System Composition

EIS005J8

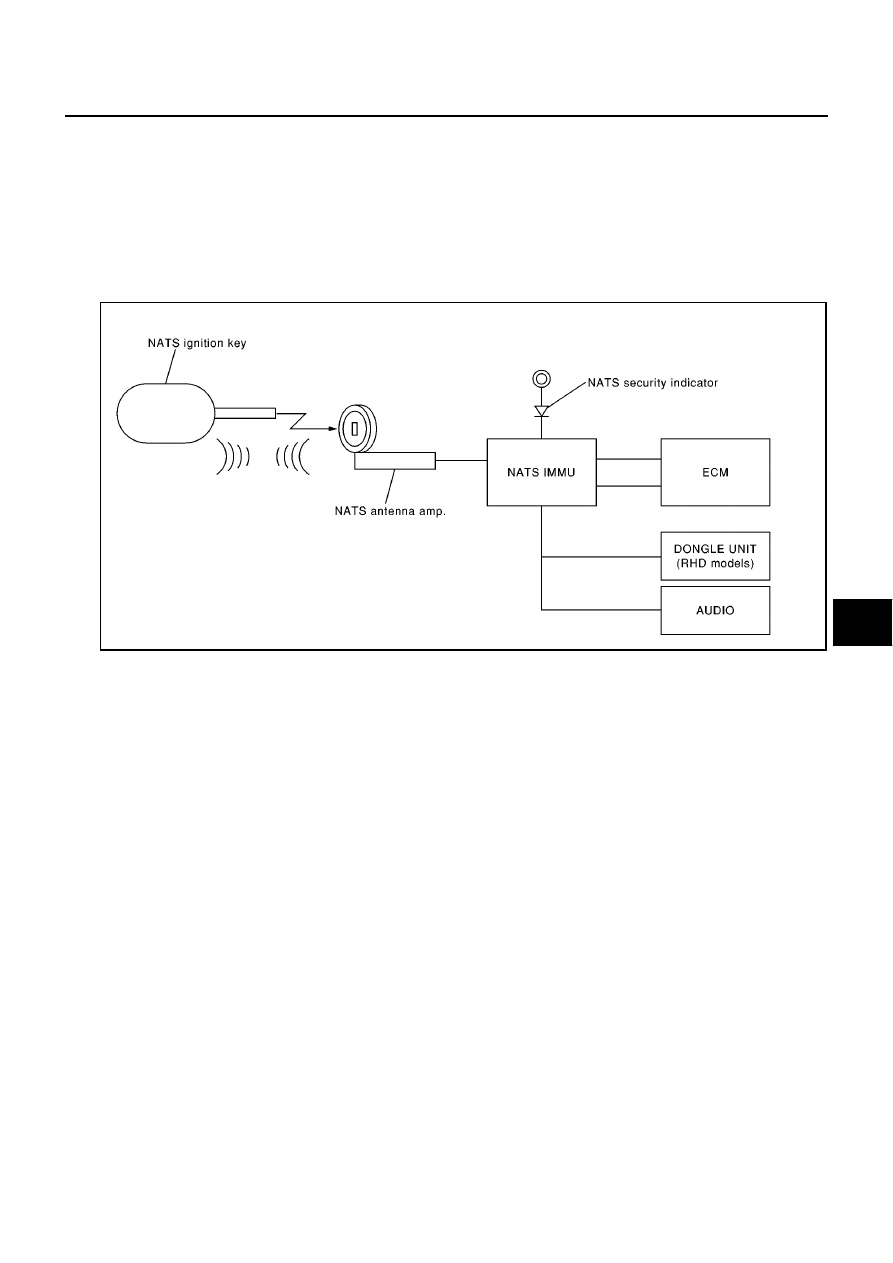

The immobilizer function of the NATS consists of the following:

●

NATS ignition key

●

NATS antenna amp located in the ignition key cylinder

●

NATS IMMU (Smart entrance control unit)

●

Engine control module (ECM)

●

Dongle unit (RHD models)

●

Security indicator located in the combination meter

SIIA1666E

BL-154

NATS (NISSAN ANTI-THEFT SYSTEM)

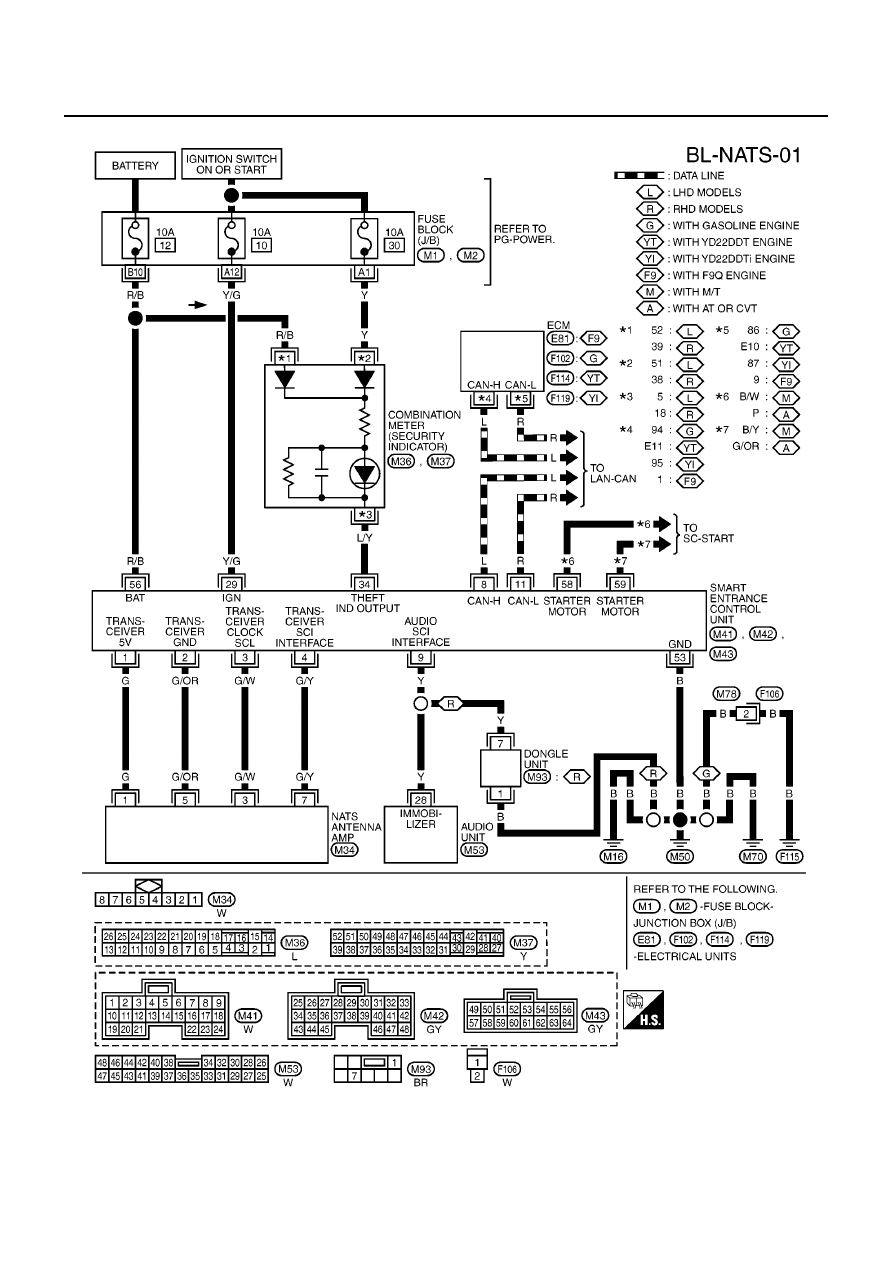

Wiring Diagram — NATS —

EIS005J9

MKWA0975E

NATS (NISSAN ANTI-THEFT SYSTEM)

BL-155

C

D

E

F

G

H

J

K

L

M

A

B

BL

CONSULT-II

EIS005JA

CONSULT-II INSPECTION PROCEDURE

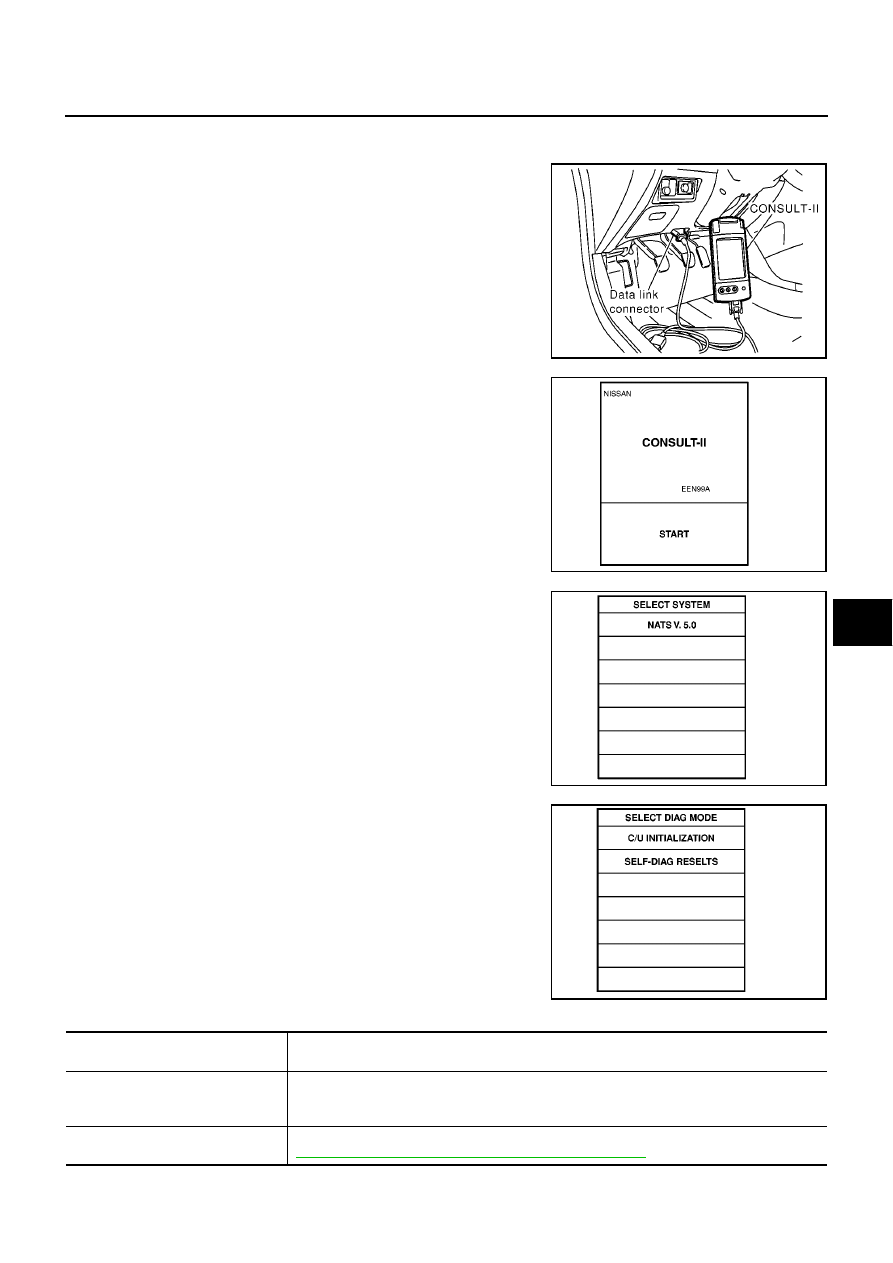

1.

Turn ignition switch OFF.

2.

Insert NATS program card into CONSULT-II.

3.

Connect CONSULT-II to data link connector.

4.

Turn ignition switch ON.

5.

Touch “START”.

6.

Select “NATS V.5.0”.

7.

Perform each diagnostic test mode according to each service
procedure.

For further information, see the CONSULT-II Operation Manual,
NATS.

CONSULT-II DIAGNOSTIC TEST MODE FUNCTION

Program card

: NATS (AEN02C)

SIIA1645E

SEL026X

SEL027X

SEL150X

CONSULT-II DIAGNOSTIC TEST

MODE

Description

C/U INITIALIZATION

When replacing any of the following components, C/U initialization and re-registration of all
NATS ignition keys are necessary.
[NATS ignition key/ IMMU (Smart entrance control unit)/ ECM]

SELF-DIAG RESULTS

Detected items (screen terms) are as shown in the chart.

BL-156, "NATS SELF-DIAGNOSTIC RESULTS ITEM CHART"

BL-156

NATS (NISSAN ANTI-THEFT SYSTEM)

NOTE:

●

When any initialization is performed, all ID previously registered will be erased and all NATS igni-
tion keys must be registered again.

●

The engine cannot be started with an unregistered key. In this case, the system may show “DIFFERENCE
OF KEY” or “LOCK MODE” as a self-diagnostic result on the CONSULT-II screen.

●

In rare case, “CHAIN OF ECM-IMMU” might be stored as a self-diagnostic result during key registration
procedure, even if the system is not malfunctioning.

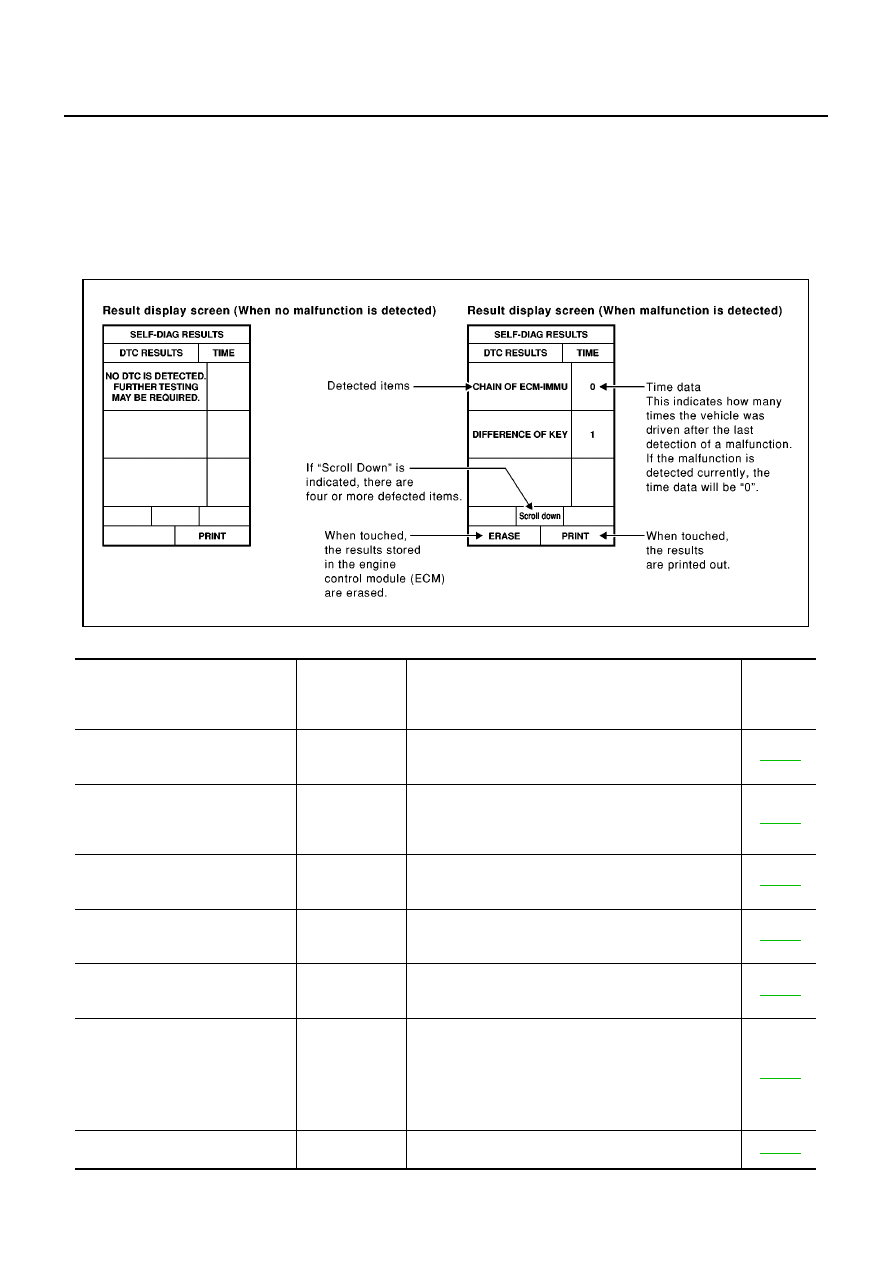

HOW TO READ SELF-DIAGNOSTIC RESULTS

NATS SELF-DIAGNOSTIC RESULTS ITEM CHART

SEL151X

Detected items

(NATS program card screen terms)

P No. Code

(Self-diagnostic

result of

“ENGINE”

Malfunction is detected when.....

Reference

page

ECM INT CIRC-IMMU

NATS MAL-
FUNCTION
P1613

The malfunction of ECM internal circuit of IMMU commu-
nication line is detected.

BL-161

CHAIN OF ECM-IMMU

NATS MAL-
FUNCTION
P1612

Communication impossible between ECM and IMMU
(In rare case, “CHAIN OF ECM-IMMU” might be stored
during key registration procedure, even if the system is
not malfunctioning.)

BL-161

DIFFERENCE OF KEY

NATS MAL-
FUNCTION
P1615

IMMU can receive the key ID signal but the result of ID
verification between key ID and IMMU is NG.

BL-163

CHAIN OF IMMU-KEY

NATS MAL-
FUNCTION
P1614

IMMU cannot receive the key ID signal.

BL-164

ID DISCORD, IMM-ECM

NATS MAL-
FUNCTION
P1611

The result of ID verification between IMMU and ECM is
NG. System initialization is required.

BL-166

LOCK MODE

NATS MAL-
FUNCTION
P1610

When the starting operation is carried out five or more
times consecutively under the following conditions, NATS
will shift the mode to one which prevents the engine from
being started.

●

Unregistered ignition key is used.

●

IMMU or ECM’s malfunctioning.

BL-168

DON'T ERASE BEFORE CHECK-
ING ENG DIAG

—

All engine trouble codes except NATS trouble code has
been detected in ECM.

BL-157
