2.

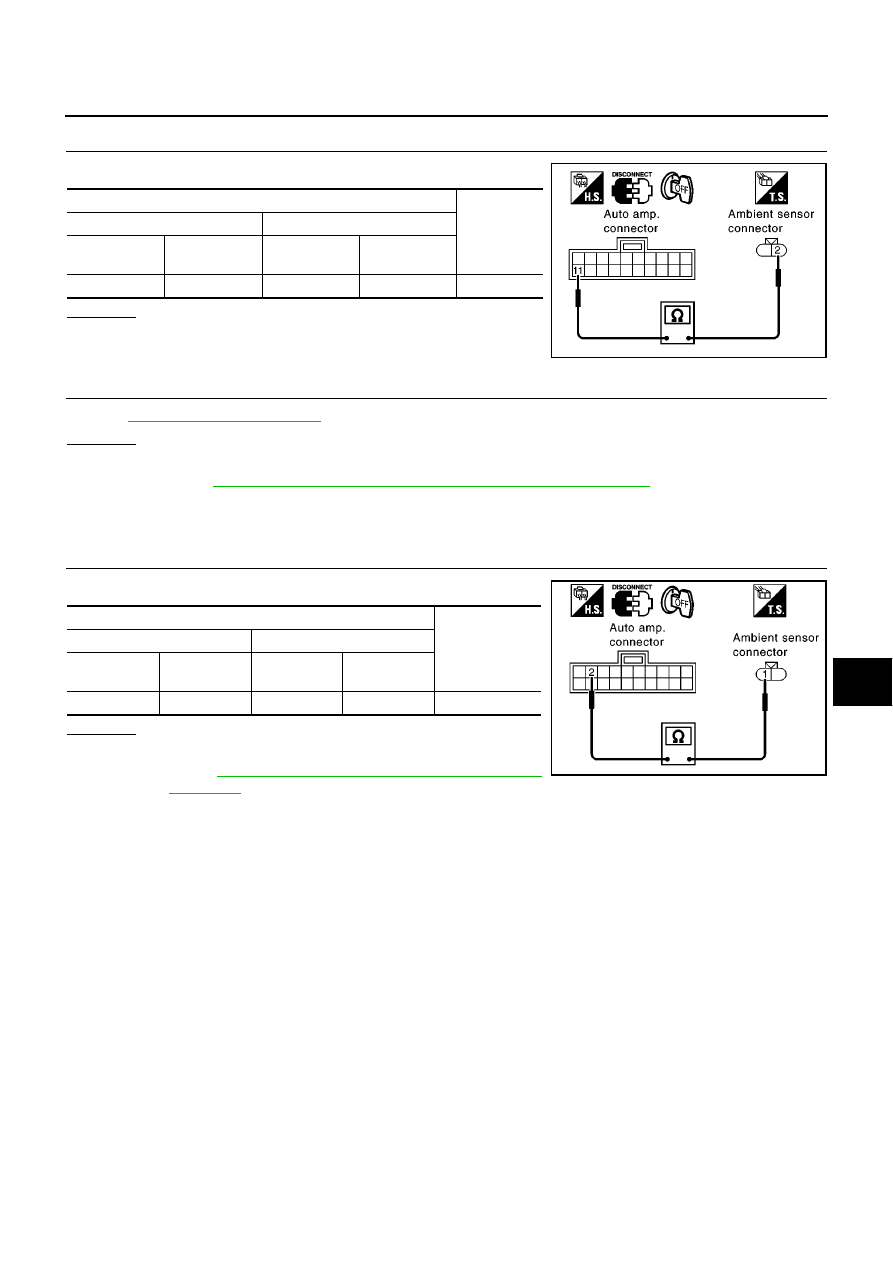

CHECK AMBIENT SENSOR CIRCUIT BETWEEN AMBIENT SENSOR AND AUTO AMP.

Disconnect auto amp. harness connector.

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

3.

CHECK AMBIENT SENSOR

Refer to

ATC-102, "Ambient Sensor"

OK or NG

OK

>> 1. Replace auto amp.

2. Go to

ATC-49, "FUNCTION CONFIRMATION PROCEDURE"ATC-49

and perform self-diagno-

sis STEP-2.Confirm that code No. 20 is displayed.

NG

>> Replace ambient sensor.

4.

CHECK AMBIENT SENSOR CIRCUIT BETWEEN AMBIENT SENSOR AND AUTO AMP.

Disconnect auto amp. harness connector.

OK or NG

OK

>> 1. Replace auto amp.

2. Go to

ATC-49, "FUNCTION CONFIRMATION PRO-

CEDURE"

and perform self-diagnosis STEP-2. Con-

firm that code No. 20 is displayed.

NG

>> Repair harness or connector.

Terminal

Continuity

(+)

(

−

)

Ambient sen-

sor connector

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

E34

2 (B/Y)

M75

11 (B/Y)

Yes

RJIA0808E

Terminal

Continuity

(+)

(

−

)

Ambient sen-

sor connector

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

E34

1 (W/G)

M75

2 (W/G)

Yes

RJIA0809E

ATC-102

TROUBLE DIAGNOSIS

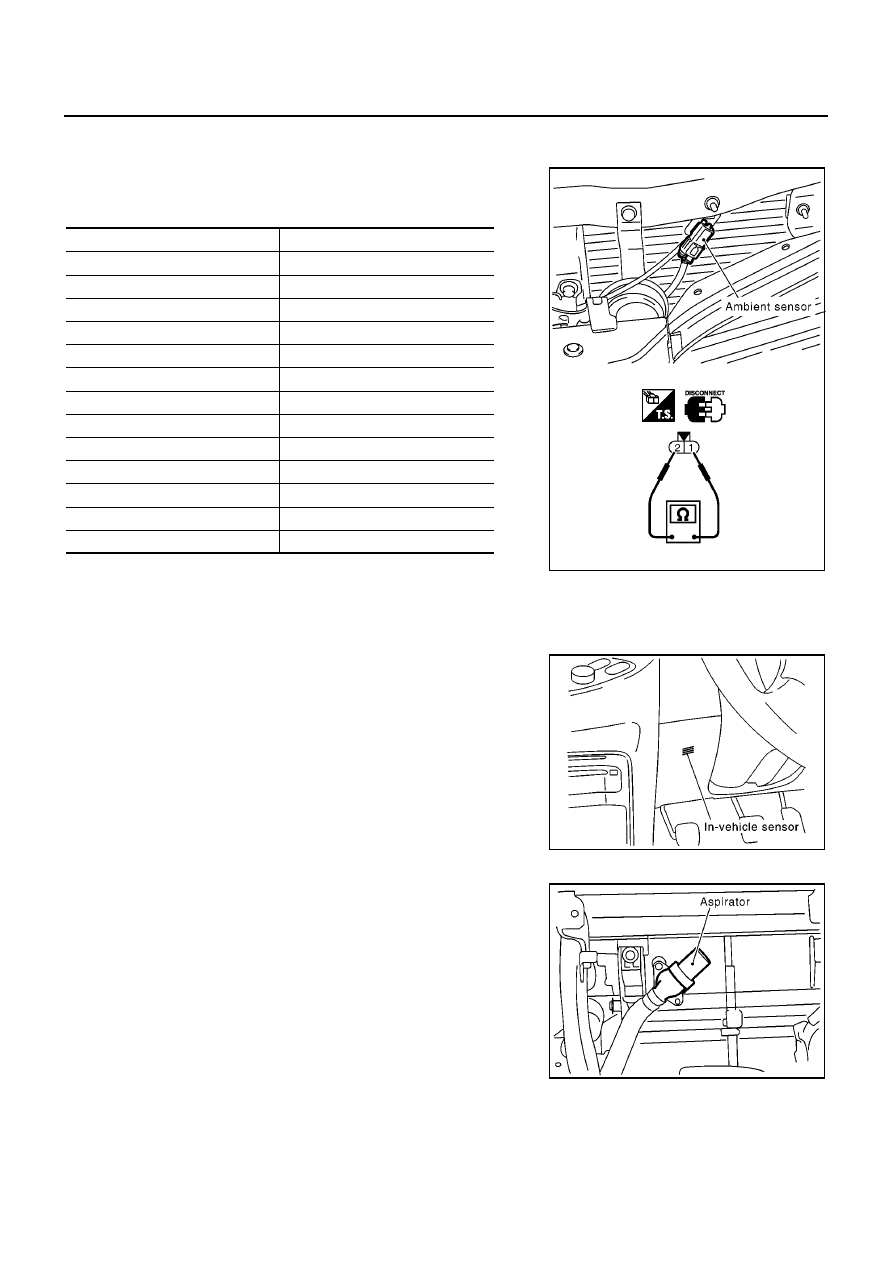

COMPONENT INSPECTION
Ambient Sensor

After disconnecting ambient sensor harness connector, measure
resistance between terminals 2 and 1 at sensor harness side, using
the table below.

If NG, replace ambient sensor.

In-vehicle Sensor Circuit

EJS002YA

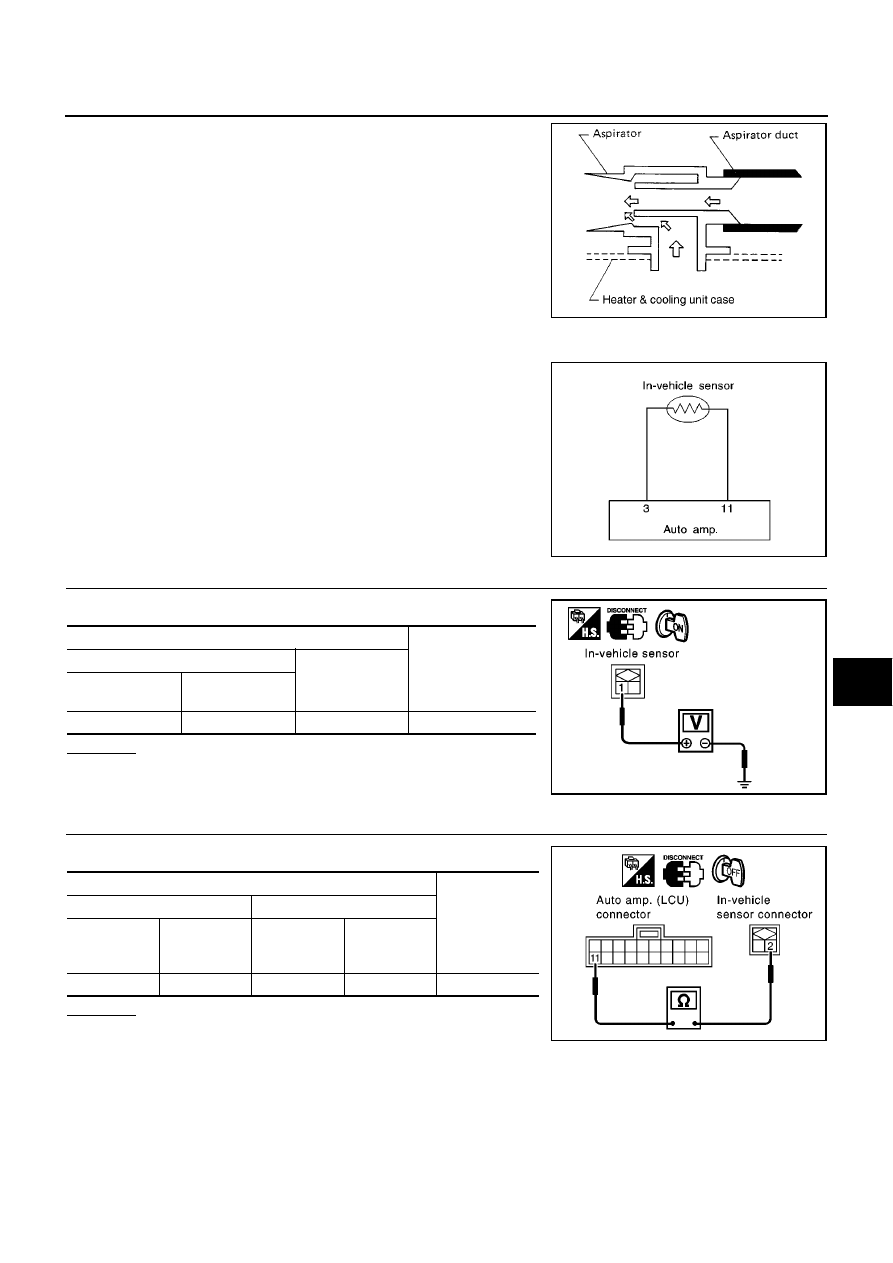

COMPONENT DESCRIPTION
In-vehicle sensor

The in-vehicle sensor is located on instrument lower panel. It con-
verts variations in temperature of compartment air drawn from the
aspirator into a resistance value. It is then input into the auto ampli-
fier.

Aspirator

The aspirator is located on heater & cooling unit. It produces vacuum
pressure due to air discharged from the heater & cooling unit, contin-
uously taking compartment air in the aspirator.

Temperature

°

C (

°

F)

Resistance k

Ω

−

15 (5)

12.73

−

10 (14)

9.92

−

5 (23)

7.80

0 (32)

6.19

5 (41)

4.95

10 (50)

3.99

15 (59)

3.24

20 (68)

2.65

25 (77)

2.19

30 (86)

1.81

35 (95)

1.51

40 (104)

1.27

45 (113)

1.07

RJIA2367E

RJIA0811E

RHA650H

TROUBLE DIAGNOSIS

ATC-103

C

D

E

F

G

H

I

K

L

M

A

B

ATC

DIAGNOSTIC PROCEDURE FOR IN-VEHICLE SENSOR

SYMPTOM: In-vehicle sensor circuit is open or shorted. (22 or

−

22 is

indicated on auto amp. as a result of conducting Self-diagnosis
STEP 2.)

1.

CHECK IN-VEHICLE SENSOR CIRCUIT BETWEEN IN-VEHICLE SENSOR AND GROUND

Disconnect in-vehicle sensor harness connector.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 4.

2.

CHECK IN-VEHICLE SENSOR CIRCUIT BETWEEN IN-VEHICLE SENSOR AND AUTO AMP.

Disconnect auto amp. harness connector.

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

RJIA1804E

RHA056GB

Terminal

Voltage

(+)

(

−

)

In-vehicle sensor

connector

Terminal No.

(Wire color)

M39

1 (OR/L)

Ground

Approx. 5V

RJIA0559E

Terminal

Continuity

(+)

(

−

)

In-vehicle

sensor con-

nector

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

M39

2 (B/Y)

M75

11 (B/Y)

Yes

RJIA0812E

ATC-104

TROUBLE DIAGNOSIS

3.

CHECK IN-VEHICLE SENSOR

Refer to

ATC-104, "In-vehicle Sensor"

OK or NG

OK

>> 1. Replace auto amp.

2. Go to

ATC-49, "FUNCTION CONFIRMATION PROCEDURE"

and perform self-diagnosis

STEP-2. Confirm that code No. 20 is displayed.

NG

>> 1. Replace in-vehicle sensor.

2. Go to

ATC-49, "FUNCTION CONFIRMATION PROCEDURE"

and perform self-diagnosis

STEP-2. Confirm that code No. 20 is displayed.

4.

CHECK IN-VEHICLE SENSOR CIRCUIT BETWEEN IN-VEHICLE SENSOR AND AUTO AMP.

Disconnect auto amp. harness connector.

OK or NG

OK

>> 1. Replace auto amp.

2. Go to

ATC-49, "FUNCTION CONFIRMATION PRO-

CEDURE"

and perform self-diagnosis STEP-2. Confirm that code No. 20 is displayed.

NG

>> Repair harness or connector.

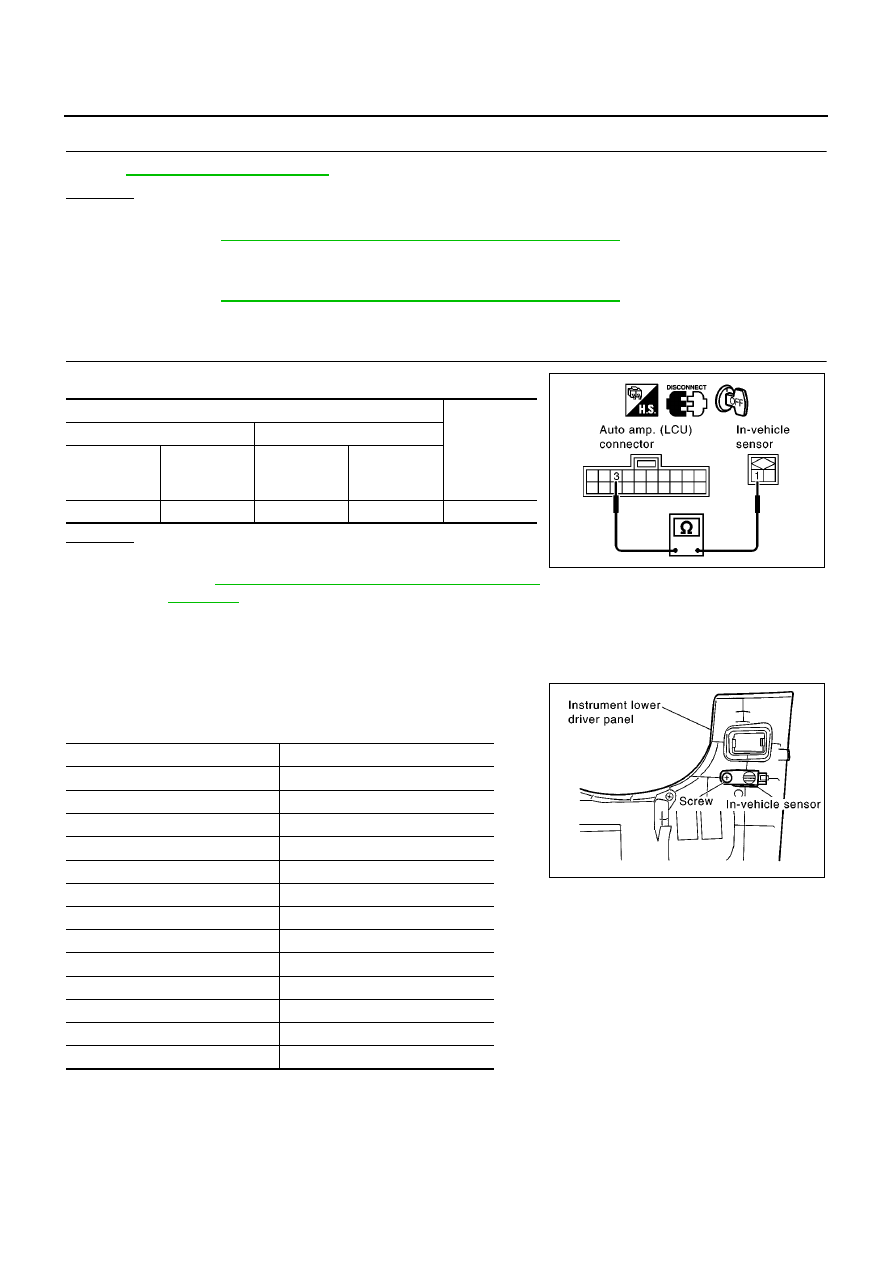

COMPONENT INSPECTION
In-vehicle Sensor

After disconnecting in-vehicle sensor harness connector, measure
resistance between terminals 1 and 2 at sensor harness side, using
the table below.

If NG, replace in-vehicle sensor.

Terminal

Continuity

(+)

(

−

)

In-vehicle

sensor con-

nector

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

M39

1 (OR/L)

M75

3 (OR/L)

Yes

RJIA0813E

Temperature

°

C (

°

F)

Resistance k

Ω

−

15 (5)

12.73

−

10 (14)

9.92

−

5 (23)

7.80

0 (32)

6.19

5 (41)

4.95

10 (50)

3.99

15 (59)

3.24

20 (68)

2.65

25 (77)

2.19

30 (86)

1.81

35 (95)

1.51

40 (104)

1.27

45 (113)

1.07

RJIA0164E
