Sunload Sensor Circuit

EJS002YB

COMPONENT DESCRIPTION

The sunload sensor is located on the defroster grille. It detects sun-
load entering through windshield by means of a photo diode. The
sensor converts the sunload into a current value which is then input
into the auto amplifier.

SUNLOAD INPUT PROCESS

The auto amp. also includes a processing circuit which averages the variations in detected sunload over a
period of time. This prevents drastic swings in the A/C system operation due to small or quick variations in
detected sunload.
For example, consider driving along a road bordered by an occasional group of large trees. The sunload
detected by the sunload sensor will vary whenever the trees obstruct the sunlight. The processing circuit aver-
ages the detected sunload over a period of time, so that the (insignificant) effect of the trees momentarily
obstructing the sunlight does not cause any change in the A/C system operation. On the other hand, shortly
after entering a long tunnel, the system will recognize the change in sunload, and the system will react accord-
ingly.

DIAGNOSTIC PROCEDURE FOR SUNLOAD SENSOR

SYMPTOM: Sunload sensor circuit is open or shorted. (25 or

−

25) is

indicated on auto amp. as a result of conducting Self-diagnosis
STEP 2.)

1.

CHECK SUNLOAD SENSOR CIRCUIT BETWEEN SUNLOAD SENSOR AND GROUND

Disconnect sunload sensor harness connector.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 4.

RJIA0165E

RJIA0814E

Terminal

Voltage

(+)

(

−

)

Sunload sensor

connector

Terminal No. (Wire

color)

M82

1 (O/R)

Ground

Approx. 5V

RJIA0563E

ATC-106

TROUBLE DIAGNOSIS

2.

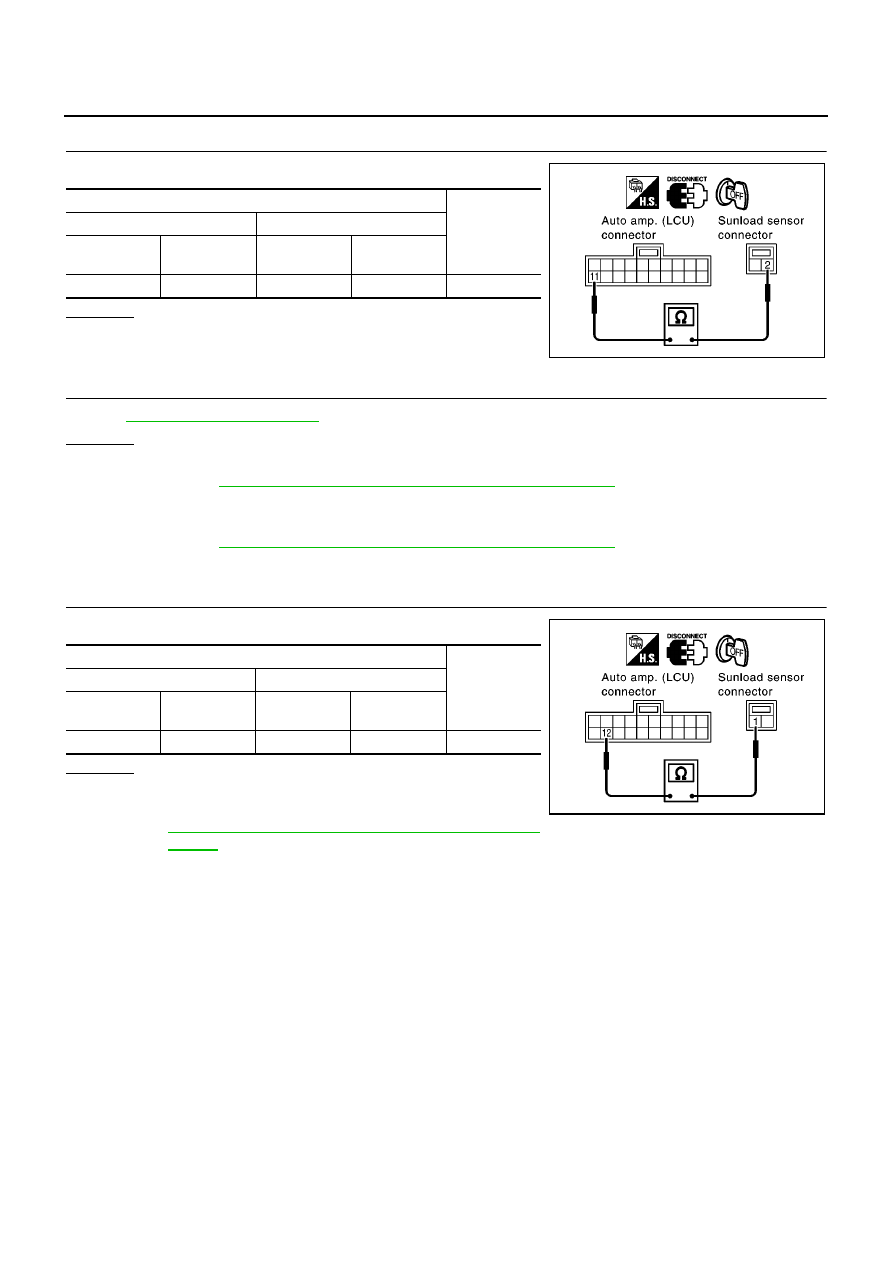

CHECK SUNLOAD SENSOR CIRCUIT BETWEEN SUNLOAD SENSOR AND AUTO AMP.

Disconnect auto amp. harness connector.

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

3.

CHECK SUNLOAD SENSOR.

Refer to

ATC-107, "Sunload Sensor"

.

OK or NG

OK

>> 1. Replace auto amp.

2. Go to

ATC-49, "FUNCTION CONFIRMATION PROCEDURE"

and perform self-diagnosis

STEP-2. Confirm that code No. 20 is displayed.

NG

>> 1. Replace sunload sensor.

2. Go to

ATC-49, "FUNCTION CONFIRMATION PROCEDURE"

and perform self-diagnosis

STEP-2. Confirm that code No. 20 is displayed.

4.

CHECK SUNLOAD SENSOR CIRCUIT BETWEEN SUNLOAD SENSOR AND AUTO AMP.

Disconnect auto amp. harness connector.

OK or NG

OK

>> 1. Replace auto amp.

2. Go to self-diagnosis function confirmation procedure

ATC-49,

"FUNCTION

CONFIRMATION

PROCE-

DURE"

and perform self-diagnosis STEP-2. Confirm that code No. 20 is displayed.

NG

>> Repair harness or connector.

Terminal

Continuity

(+)

(

−

)

Sunload sen-

sor connector

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

M82

2 (B/Y)

M75

11 (B/Y)

Yes

RJIA0815E

Terminal

Continuity

(+)

(

−

)

Sunload sen-

sor connector

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

M82

1 (OR)

M75

12(OR)

Yes

RJIA0816E

TROUBLE DIAGNOSIS

ATC-107

C

D

E

F

G

H

I

K

L

M

A

B

ATC

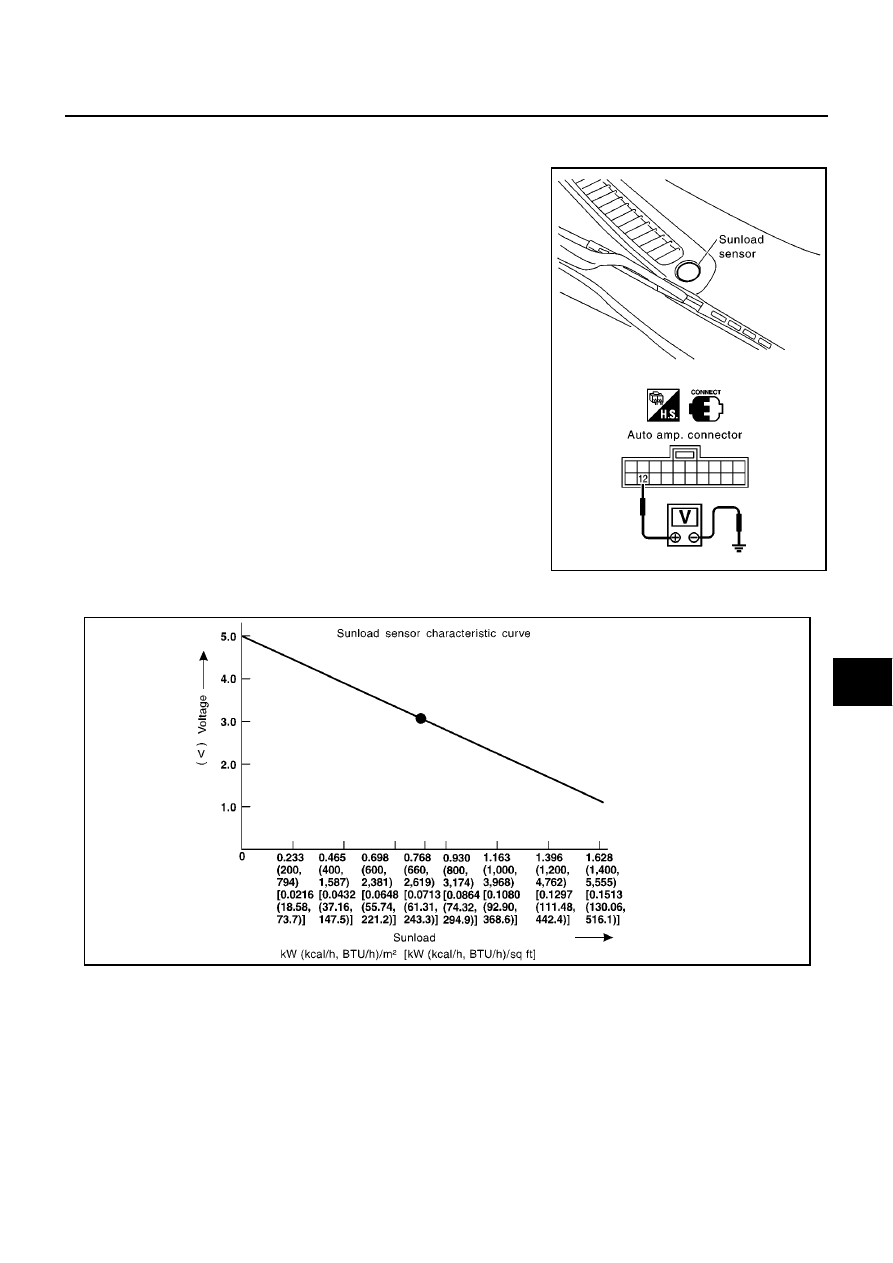

COMPONENT INSPECTION
Sunload Sensor

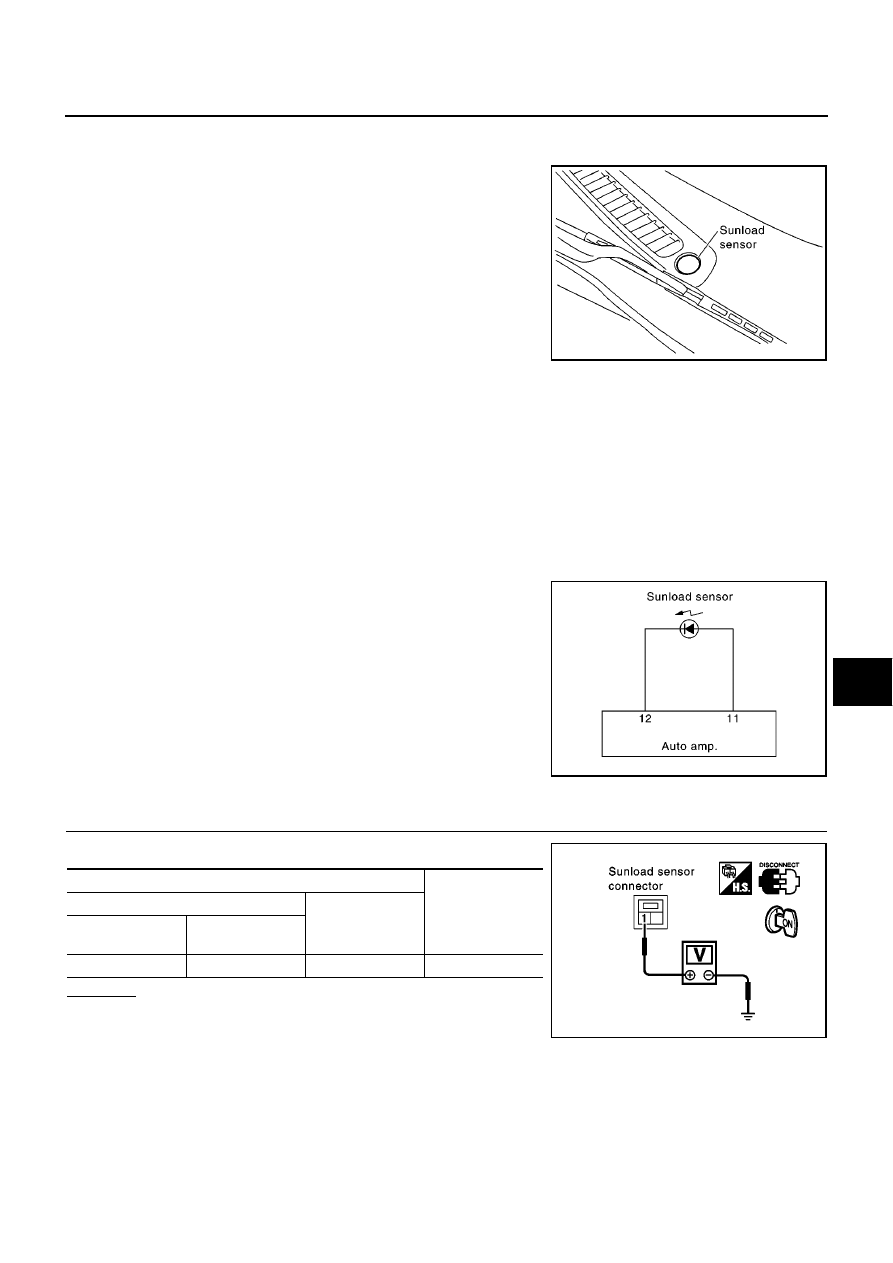

Measure voltage between auto amp. terminal 12 and ground.
If NG, replace auto amp.

●

When checking sunload sensor, select a place where sun shines directly on it.

RJIA0817E

SHA930E

ATC-108

TROUBLE DIAGNOSIS

Intake Sensor Circuit

EJS002YC

COMPONENT DESCRIPTION
Intake Sensor

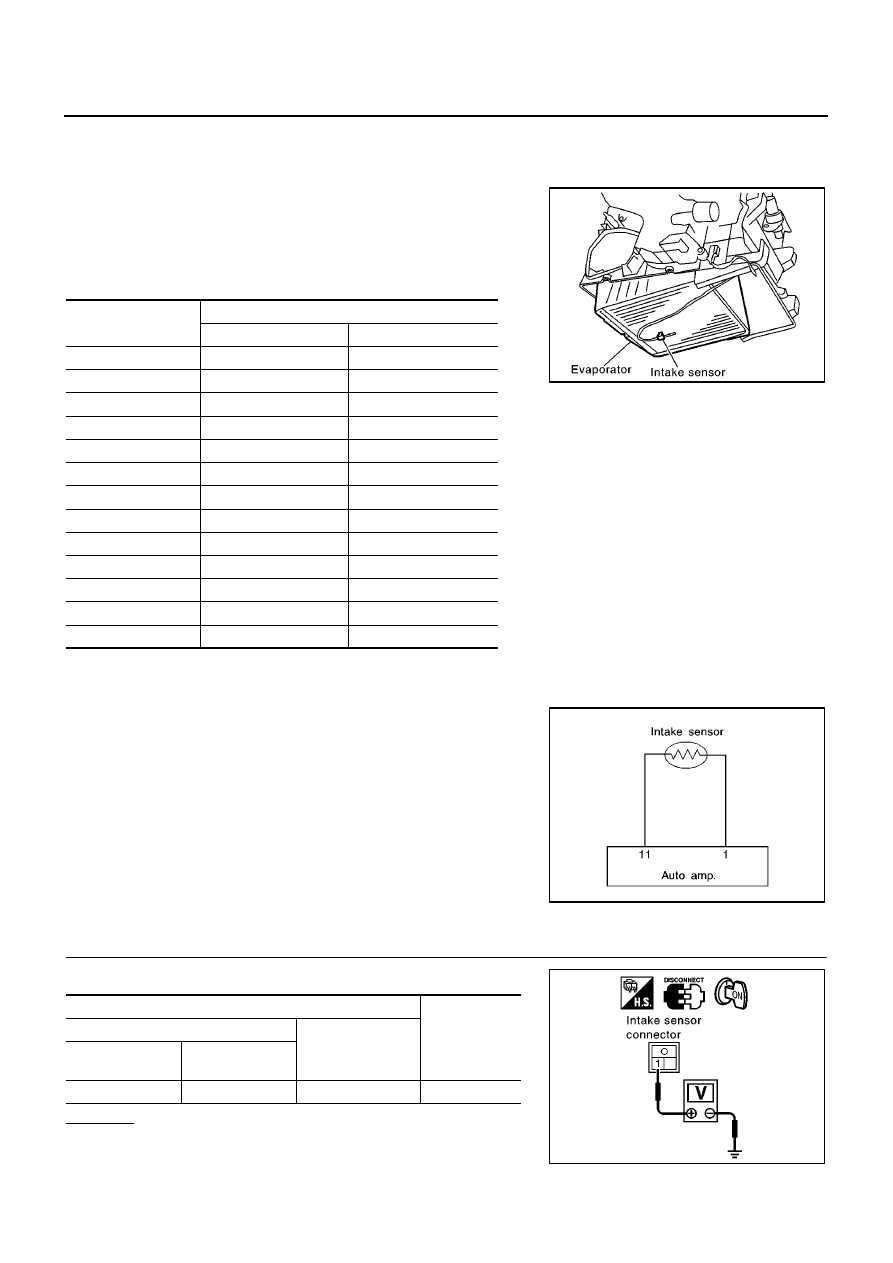

The intake sensor is located on the heater & cooling unit. It converts
temperature of air after it passes through the evaporator into a resis-
tance value which is then input to the auto amp.
After disconnecting intake sensor harness connector, measure resis-
tance between terminals 1 and 2 at sensor harness side, using the
table below.

If NG, replace intake sensor.

DIAGNOSTIC PROCEDURE FOR INTAKE SENSOR

SYMPTOM: Intake sensor circuit is open or shorted. (24 or

−

24) is

indicated on auto amp. as a result of conducting Self-diagnosis
STEP 2.)

1.

CHECK INTAKE SENSOR CIRCUIT BETWEEN INTAKE SENSOR AND GROUND

Disconnect intake sensor harness connector.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 4.

Temperature

°

C (

°

F)

Resistance k

Ω

With gasoline engine

With diesel engine

−

15 (5)

12.34

18.63

−

10 (14)

9.62

14.15

−

5 (23)

7.56

10.86

0 (32)

6.00

8.41

5 (41)

4.80

6.58

10 (50)

3.87

5.19

15 (59)

3.15

4.12

20 (68)

2.57

3.30

25 (77)

2.12

2.67

30 (86)

1.76

2.17

35 (95)

1.47

1.78

40 (104)

1.23

1.46

45 (113)

1.04

1.21

RJIA0166E

RHA056GA

Terminal

Voltage

(+)

(

−

)

Intake sensor

connector

Terminal No.

(Wire color)

M64

1 (OR/B)

Ground

Approx. 5V
