TROUBLE DIAGNOSIS

ATC-85

C

D

E

F

G

H

I

K

L

M

A

B

ATC

16.

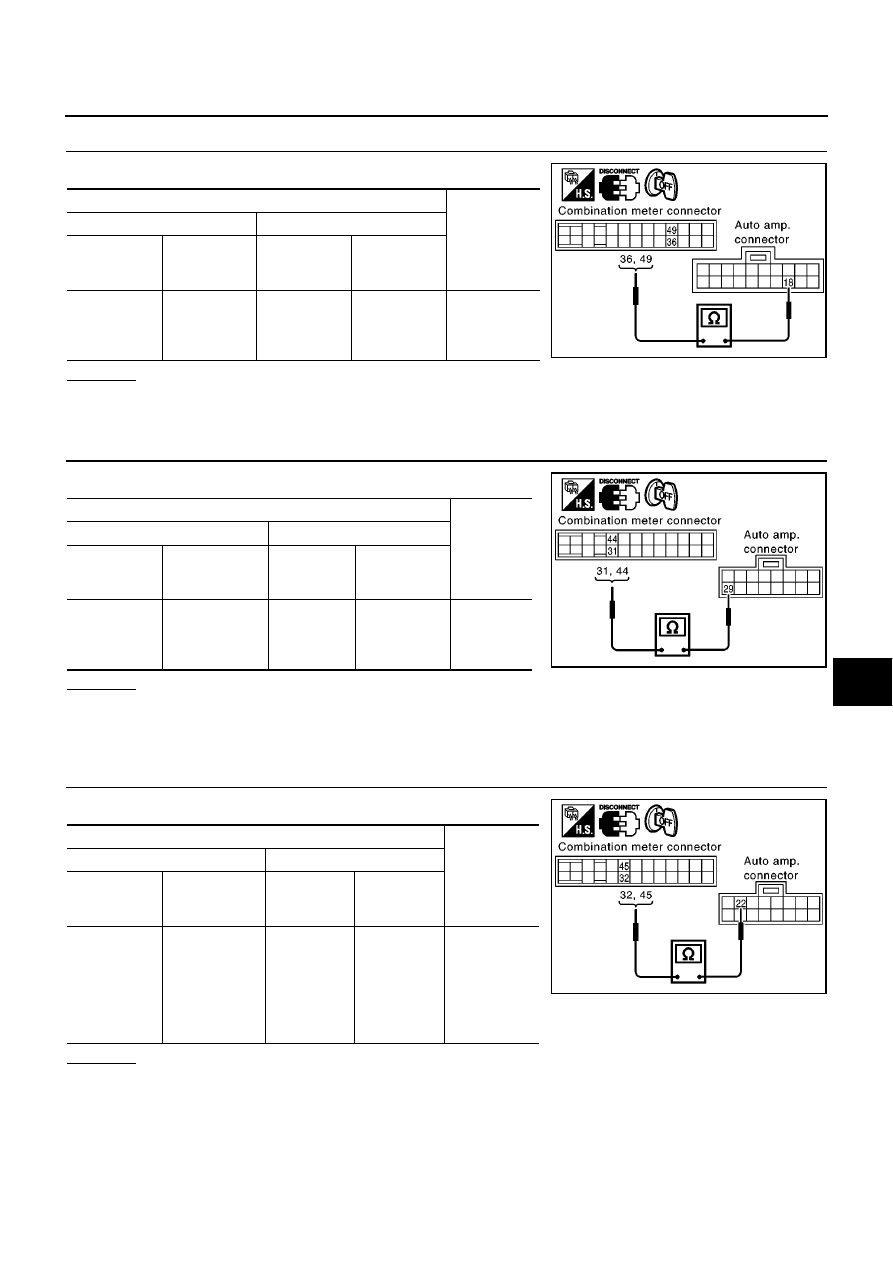

CHECK CIRCUIT CONTINUITY BETWEEN COMBINATION METER AND AUTO AMP.

Disconnect combination meter connector and auto amp. connector.

OK or NG

OK

>> GO TO 11.

NG

>> Repair harness or connector.

17.

CHECK CIRCUIT CONTINUITY BETWEEN COMBINATION METER AND AUTO AMP.

Disconnect combination meter connector and auto amp. connector.

OK or NG

OK

>> GO TO 11.

NG

>> Repair harness or connector.

18.

CHECK CIRCUIT CONTINUITY BETWEEN COMBINATION METER AND AUTO AMP. (EXCEPT YD

ENGINE MODELS)

Disconnect combination meter connector and auto amp. connector.

OK or NG

OK

>> GO TO 11.

NG

>> Repair harness or connector.

Terminal

Continuity

(+)

(-)

Combination

meter connec-

tor

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

M37

LHD models:
36 (BR/W)
RHD models:
49 (BR/W)

M75

18 (BR/W)

Yes

RJIA0801E

Terminal

Continuity

(+)

(-)

Combination

meter connec-

tor

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

M37

LHD models: 31

(LG/B)

RHD models: 44

(LG/B)

M76

29 (LG/B)

Yes

RJIA1115E

Terminal

Continuity

(+)

(-)

Combination

meter connec-

tor

Terminal No.

(Wire color)

Auto amp.

connector

Terminal No.

(Wire color)

M37

LHD models: 32
RHD models:
45
(With gasoline
engine: L/R,
With F9Q
engine: L)

M76

22

(With gaso-

line engine:

L/R, With

F9Q engine:

L)

Yes

RJIA0803E

ATC-86

TROUBLE DIAGNOSIS

COMPONENT INSPECTION
A/C Relay

Check continuity between terminal Nos. 3 and 5.

If NG, replace relay.

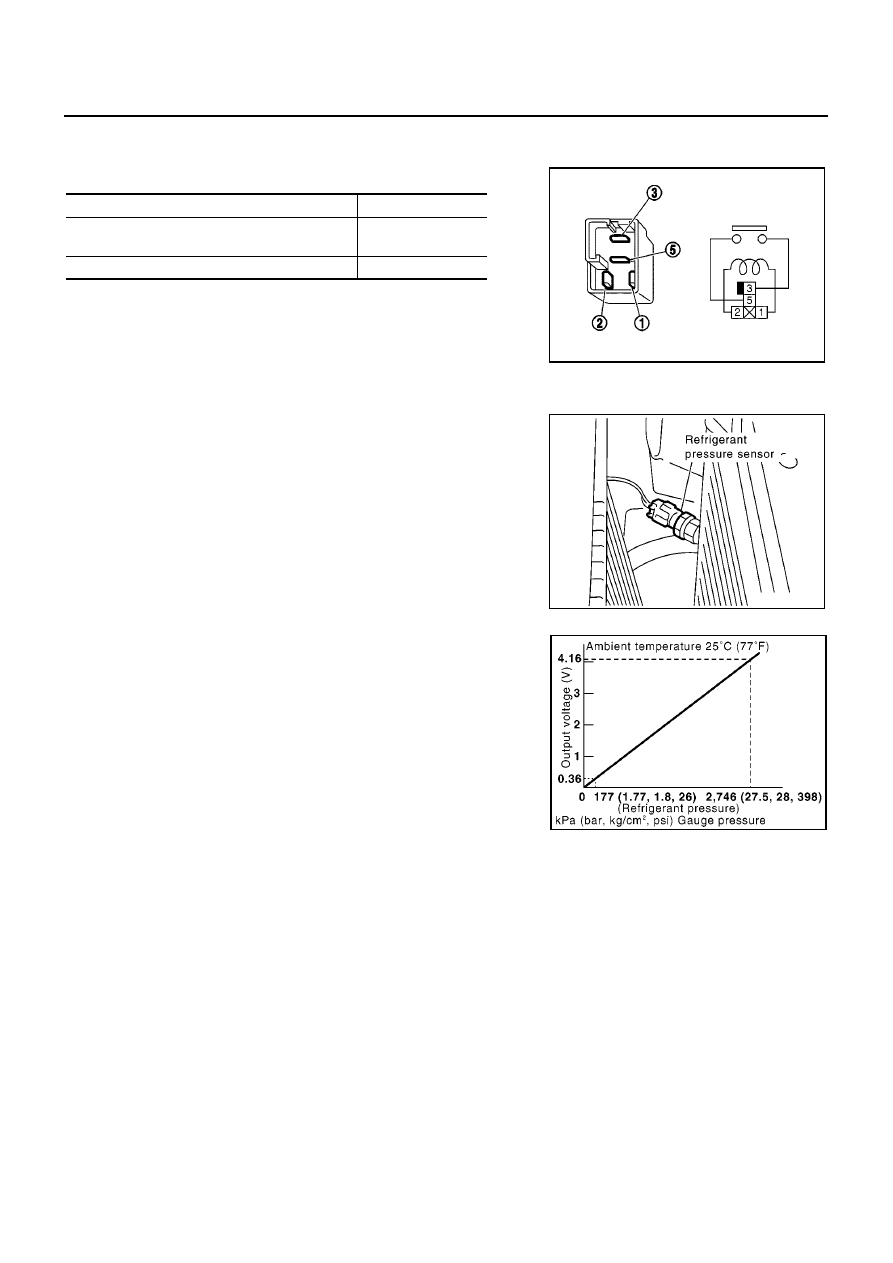

Refrigerant Pressure Sensor (Except YD Engine Models)

F9Q Engine Models
The refrigerant pressure sensor is attached to the condenser.

Conditions

Continuity

12V direct current supply between terminal Nos. 1
and 2

Yes

No current supply

No

RHA638H

RJIA2365E

SHA315FD

TROUBLE DIAGNOSIS

ATC-87

C

D

E

F

G

H

I

K

L

M

A

B

ATC

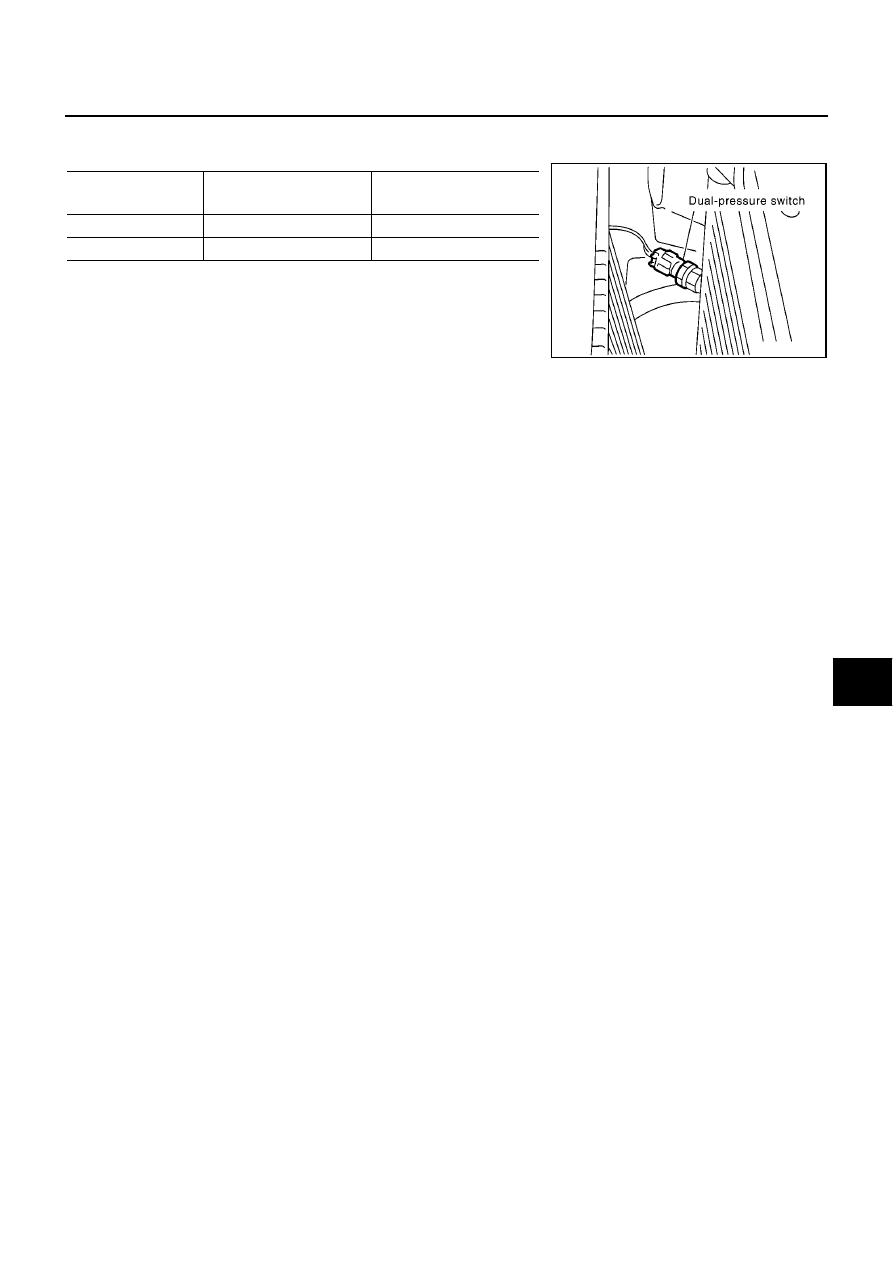

Dual-Pressure Switch (YD Engine Models)

YD22DDTi Engine

Compressor: ON

KPa (bar, kg/cm

2

, psi)

Compressor: OFF

KPa (bar, kg/cm

2

, psi)

Low-pressure side

186 (1.86, 1.9, 27)

177 (1.77, 1.8, 26)

High-pressure side

1,569 (15.7, 16, 228)

2,746 (27.5, 28, 398)

RJIA2345E
