Снятие и установка бортового блока управления (BCM) - Ниссан Микра







После снятия допускается установка только нового, т.е. ни разу не подключавшегося к бортовой сети, BCM.



 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите верхнюю секцию панели приборов (см. №3 на иллюстрации Компоненты установки и крепления панели приборов).

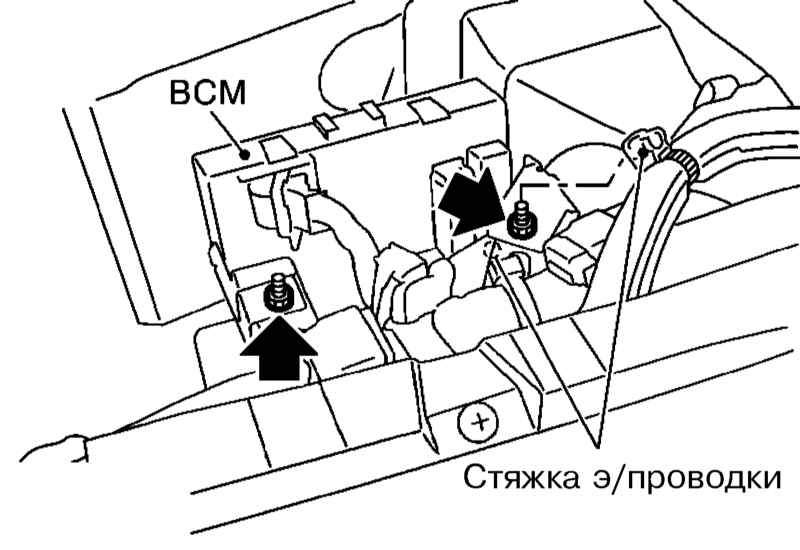

  1. Отсоедините отрицательный провод от аккумуляторной батареи и снимите стяжки электропроводки BCM.
  1. Отдайте гайки и снимите BCM.
  2. Установка выполняется в последовательности, обратной снятию.









Снятие и установка клаксона - Ниссан Микра



 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отсоедините отрицательный провод от аккумуляторной батареи.
  2. Снимите декоративную решетку радиатора (см. Раздел Снятие и установка декоративной решетки радиатора).
  1. Отдайте гайку и разъедините разъем электропроводки клаксона.
  1. Снимите клаксон.
  2. Установка выполняется в последовательности, обратной снятию.









Снятие и установка рычагов стеклоочистителей - Ниссан Микра





Очистители ветрового стекла

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Откройте капот, поднимите рычаг стеклоочистителя и снимите крышку гайки крепления рычага.
  2. Отдайте гайку и снимите рычаг, сначала со стороны водителя, затем – со стороны переднего пассажира.
  3. Перед установкой очистите посадочные шлицы рычага.

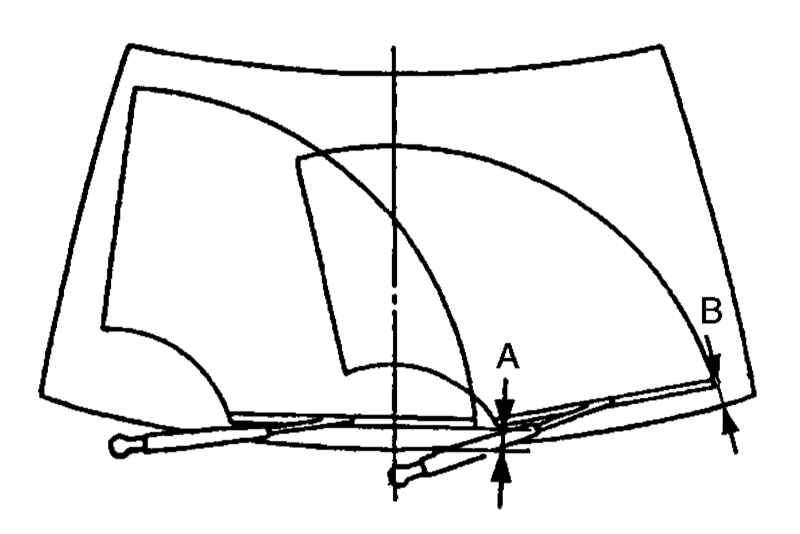

  1. Выставьте рычаги в соответствии с иллюстрацией и затяните их крепежные гайки с усилием 20.6 ÷ 26.5 Н•м (A, B — 33.7 ÷ 48.7 мм).
  1. Смочите ветровое стекло и включите стеклоочистители.
  2. Удостоверьтесь, что стеклоочистители останавливаются в положении, указанном на иллюстрации выше.

Очиститель стекла двери задка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Поднимите рычаг стеклоочистителя и снимите крышку гайки крепления рычага.
  2. Отдайте гайку и снимите рычаг.
  3. Перед установкой очистите посадочные шлицы рычага.

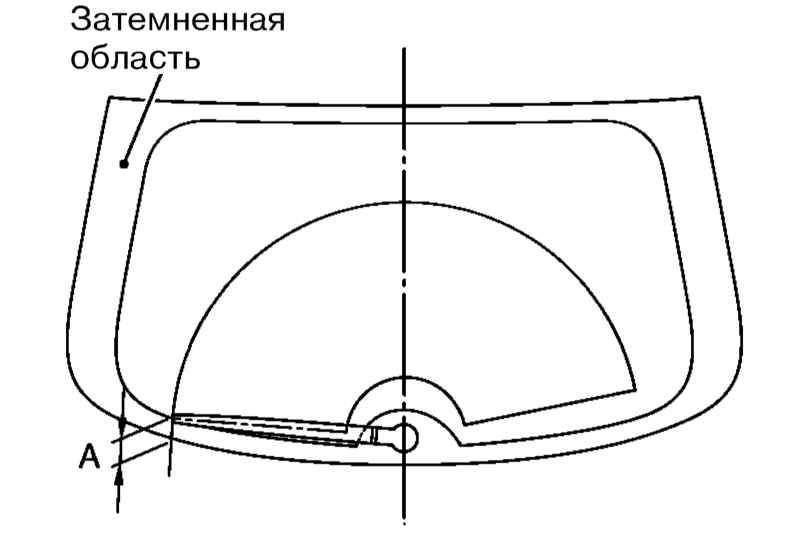

  1. Выставьте рычаг в соответствии с иллюстрацией и затяните его крепежную гайку с усилием 10.8 ÷ 13.2 Н•м (A — 25.5 ÷ 40.5 мм).
  1. Смочите ветровое стекло и включите стеклоочиститель. Удостоверьтесь, что стеклоочиститель останавливается в положении, указанном на иллюстрации.









Снятие и установка тяг и электромотора очистителей ветрового стекла - Nissan Micra K12

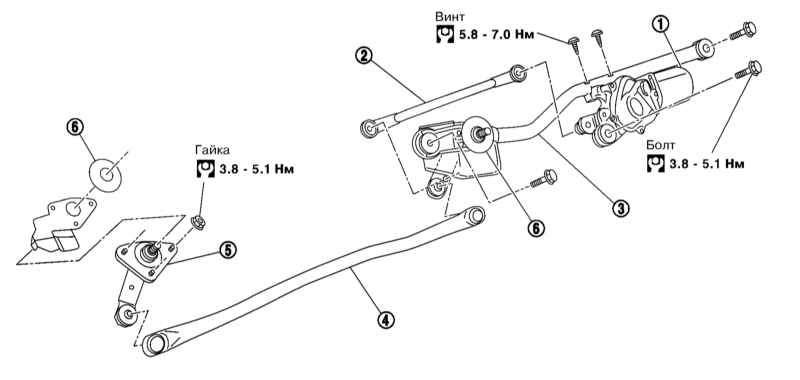

Компоненты установки э/мотора и тяг очистителей ветрового стекла

1 — Э/мотор
2, 4 — Тяга
3 — Рама

 5 — Наконечник
6 — Уплотнение



 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите рычаги стеклоочистителей (см. Раздел Снятие и установка рычагов стеклоочистителей).
  2. Снимите обтекатель ветрового стекла (см. Главу Кузов).
  3. Разъедините разъем э/мотора и снимите уплотнения стеклоочистителей.
  4. Выверните болты крепления сборки э/мотора и отдайте гайки крепления наконечников.
  5. Снимите сборку э/мотора с автомобиля, затем отсоедините тяги от рамы и от рычагов э/мотора.
  6. Выверните винты и снимите э/мотор с рамы.
  7. Установка производится в обратном порядке. Затягивайте крепеж с требуемыми усилиями.
