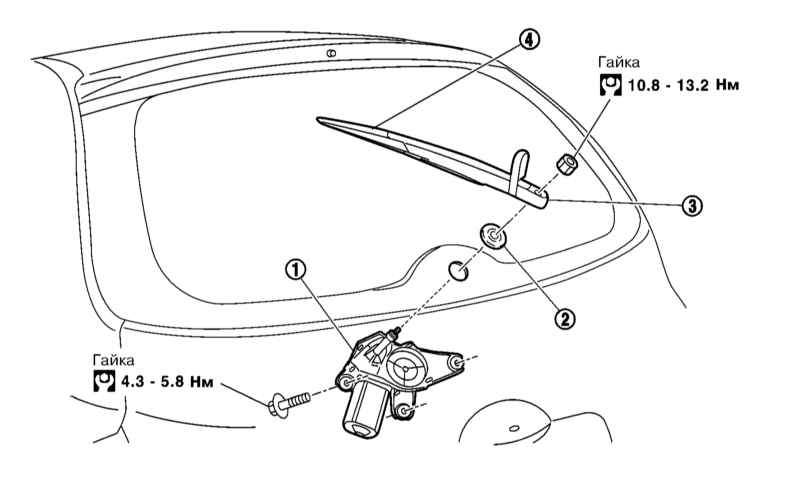

1. Снимите отделку двери задка (см. Главу Кузов) и разъедините разъем электропроводки э/мотора стеклоочистителя.
2. Снимите рычаг стеклоочистителя (см. Раздел Снятие и установка рычагов стеклоочистителей).
3. Выверните винты и снимите э/мотор.
4. Снимите уплотнение.
5. Установка производится в обратном порядке. Затягивайте крепеж с требуемыми усилиями.

1. Для регулировки направления струи омывающей жидкости вставьте в отверстие форсунки длинную иглу или другой подходящий предмет и поверните форсунку.
2. Отрегулируйте положение форсунки так, чтобы струя омывающей жидкости попадала в указанные на иллюстрациях области.

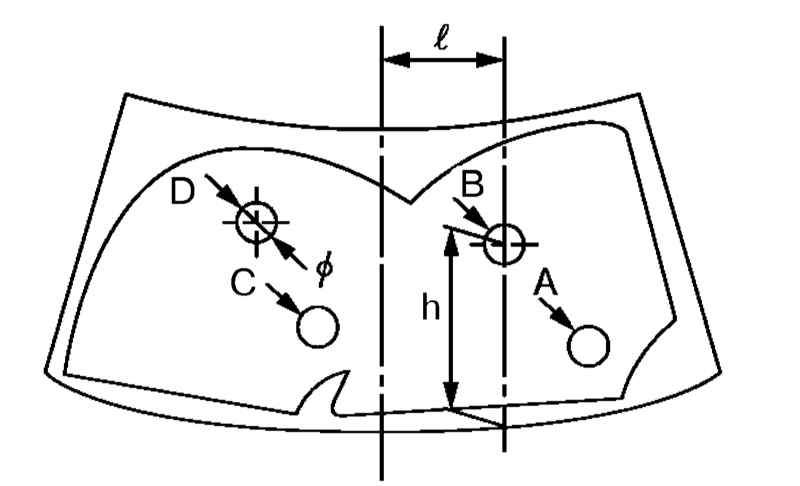

Регулировка омывателей ветрового стекла

h в точках A/B/C/D, мм — 165/342/253/343  l (ширина) в точках A/B/C/D, мм — 375/157/109/299  Ø (область распыления), мм — 80

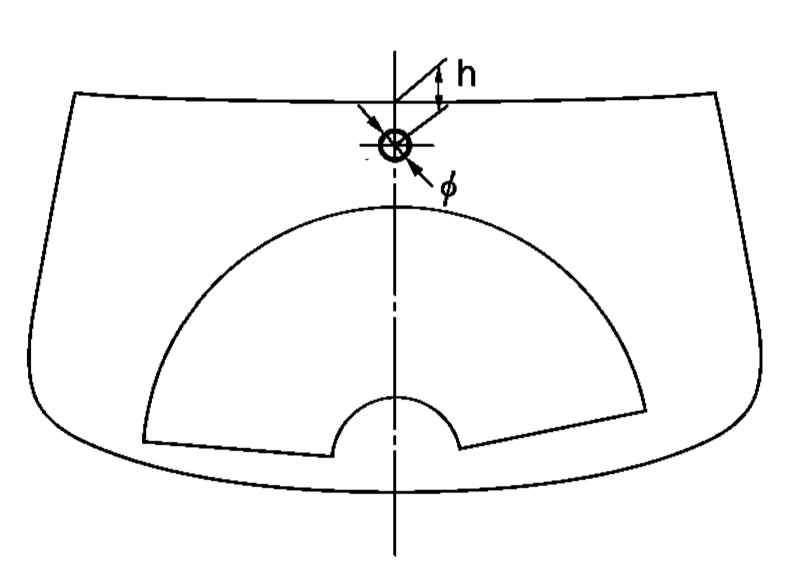

Регулировка омывателей стекла двери задка

h, мм — 20  Ж (область распыления), мм — 30

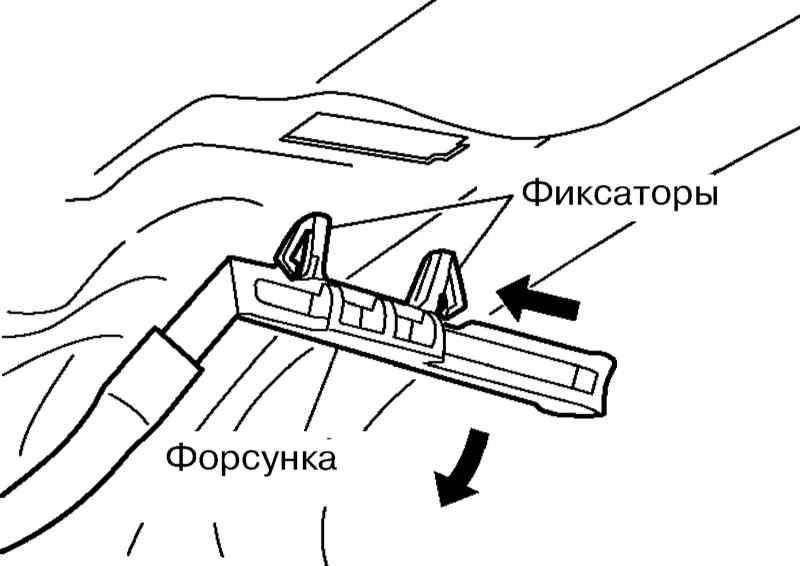

Для снятия форсунки омывания ветрового стекла откройте капот и, надавливая на форсунку со стороны распылителя, поверните и снимите ее. Отсоедините от форсунки шланг.

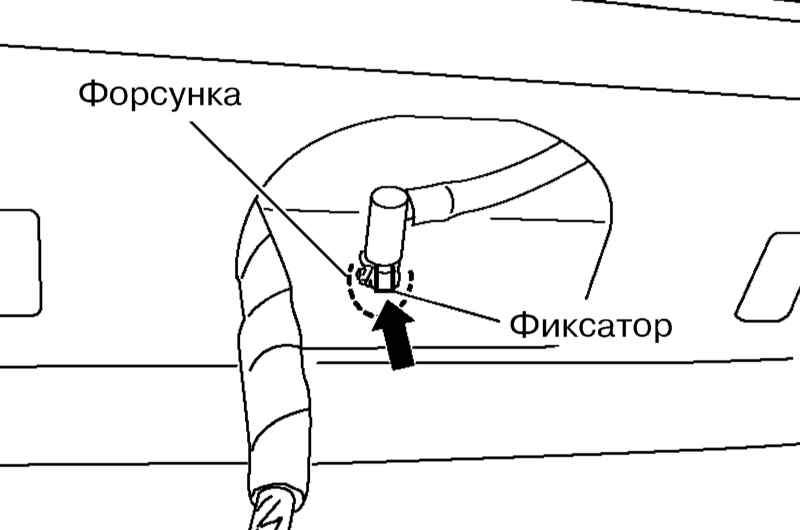

Для снятия форсунки омывания стекла двери задка снимите стоп-сигнал верхнего уровня (см. Раздел Снятие, установка и юстировка осветительных приборов), отсоедините от форсунки шланг и выдавите ее из двери, сжав лапки фиксатора.

3. Удостоверьтесь, что воздух проходит только в направлении от шланга. В противном случае замените форсунку.
4. Установка выполняется в последовательности, обратной снятию. В заключение отрегулируйте форсунки (см. Раздел Регулировка омывателей стекол).

1. Снимите крышку резервуара и, вдавливая вниз заливную горловину, отделите ее от верхней опорной балки радиатора.

Снимите локер и разъедините разъем электропроводки насоса.

3. Выверните болты крепления резервуара, отсоедините от него шланги и снимите резервуар.
4. Установка производится в обратном порядке.

1. Снимите локер и разъедините разъем электропроводки насоса

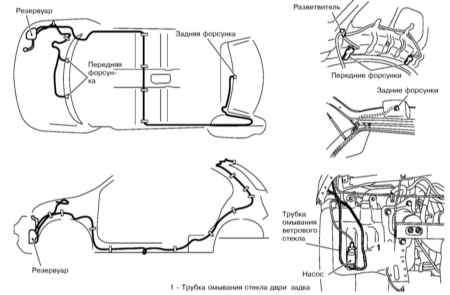

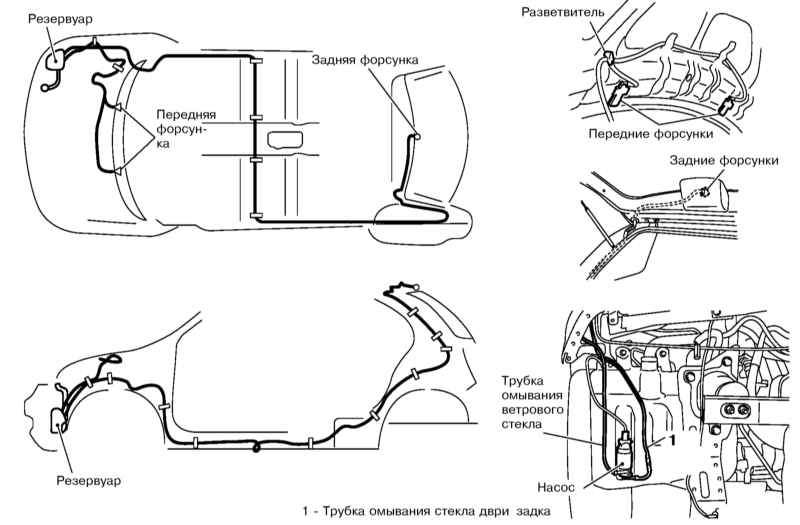

1 — Шланг омывателя стекла двери задка

2. Отсоедините от насоса шланги.

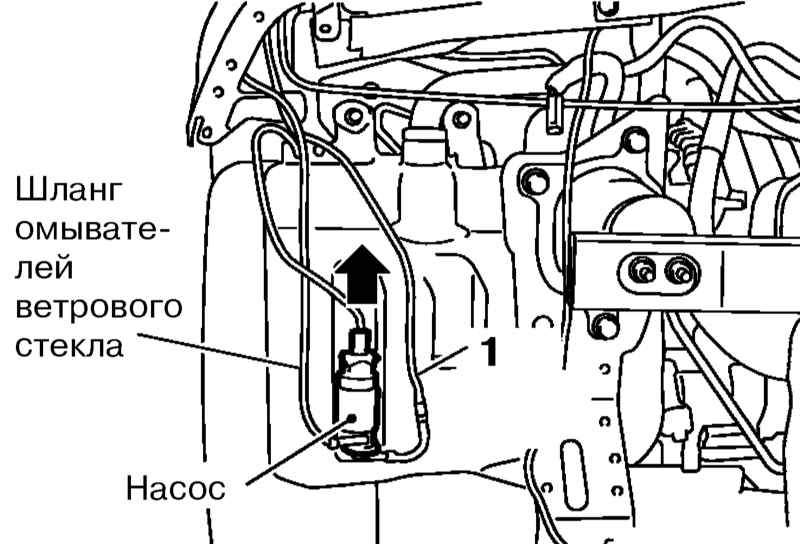

3. Стяните насос с резервуара в направлении, указанном на иллюстрации выше.
4. Установка производится в обратном порядк
