Nissan Micra K12. Предохранители - общая информация

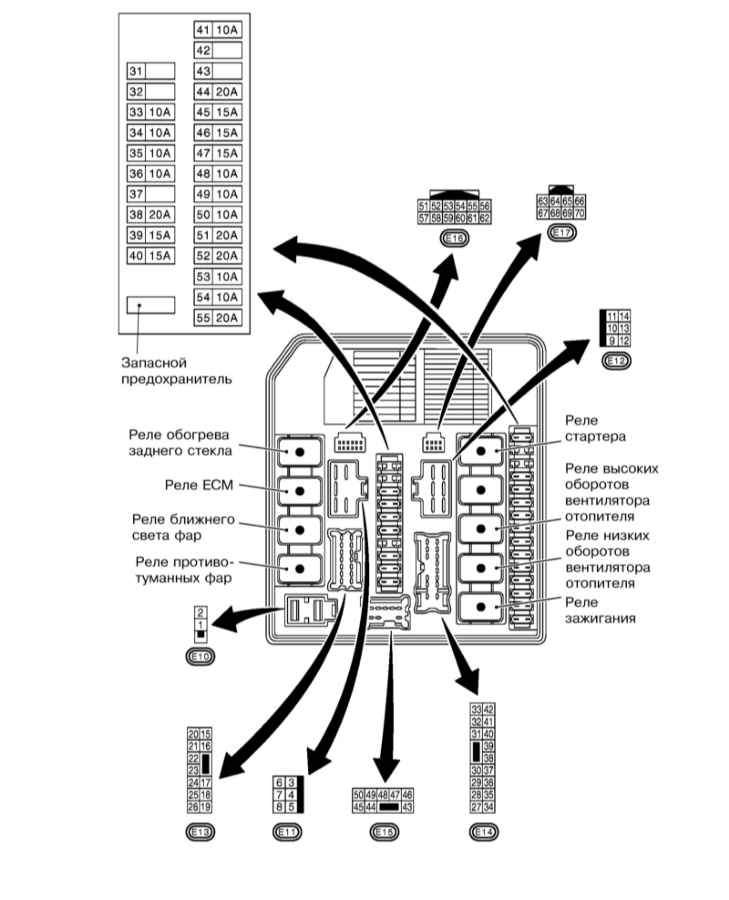

Блок реле и предохранителей в двигательном отсеке

На рассматриваемых автомобилях часть предохранителей помещается в монтажном блоке, расположенном под крышкой на левом торце панели приборов (см. Спецификации и №11 на иллюстрации Компоненты установки и крепления панели приборов). Остальные предохранители размещены в двигательном отсеке, над аккумуляторной батареей - см. иллюстрацию выше и Спецификации.

Каждый отдельный предохранитель используется для защиты какого-либо конкретного электрического контура или сразу нескольких контуров.

В монтажных блоках используются предохранители компактной конструкции, оборудованные штыковыми контактами, и, при необходимости, легко извлекаемые пальцами из своих гнезд в блоке. При отказе какого-либо из потребителей электроэнергии в первую очередь всегда следует проверить состояние соответствующего предохранителя. Включите зажигание и при помощи лампы-пробника прозондируйте открытые клеммы каждого из предохранителей. Если лампа загорается при подсоединении к каждой из клемм, следовательно, предохранитель в порядке. Если же напряжение имеет место только со стороны подачи питания, значит, предохранитель перегорел. Заметим также, что обычно корпус предохранителя изготавливается из прозрачной пластмассы, сквозь которую легко определить состояние рабочей перемычки.

При замене перегоревшего предохранителя строго следите за тем, чтобы приготовленный сменный элемент соответствовал по типу вышедшему из строя. Рассчитанные на различную номинальную силу тока предохранители физически могут ничем не отличаться друг от друга, не являясь при этом взаимозаменяемыми. Каждая из электрических цепей имеет различные рабочие параметры и нуждается в различной степени защиты, поэтому замена предохранителя, рассчитанного на определенную силу тока, предохранителем с не соответствующими параметрами чревата самыми серьезными последствиями (вплоть до возникновения пожара). Рабочие параметры предохранителя обычно обозначены на его пластмассовом корпусе, кроме того, дополнительно используется цветовая идентификация (см. Спецификации).

Если новый предохранитель сразу же после установки также выходит из строя, не имеет смысла производить дальнейшую его замену, - прежде следует выявить и устранить причину возникновения перегрузки в цепи. В большинстве случаев таковой оказывается короткое замыкание соединительной электропроводки, вызываемое повреждением ее изоляции. Запасные предохранители обычно помещаются в свободных колодках монтажного блока.

Nissan Micra K12. Реле - общая информация и проверка исправности функционирования

Общая информация

Для подачи электропитания или сигнала управления на некоторые из потребителей электроэнергии в автомобиле (такие как компоненты системы впрыска топлива, клаксон, стартер, вентилятор системы охлаждения, противотуманные фары и прочие) используются реле. Фактически реле представляет собой электрический ключ, обеспечивающий замыкание В/В контура по низковольтному сигналу. В случае выхода реле из строя происходит отказ функционирования соответствующего потребителя. Реле установлены в монтажном блоке под панелью приборов и в блоках в двигательном отсеке (см. Спецификации). Описание проверки исправности функционирования реле приведено ниже. Вышедшие из строя реле подлежат замене.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Если не удается выяснить способ включения реле в соответствующий электрический контур по схемам электрических соединений (Схемы электрооборудования), следует помнить, что подход к проверке любого реле в принципе одинаков во всех случаях (см. далее).
В большинстве случаев к двум из контактных клемм реле всегда подсоединен контур управления. При подаче на эти клеммы низковольтного напряжения ток начинает циркулировать по обмотке управления реле, в результате чего происходит замыкание больших контактов рабочего контура потребителя электроэнергии. Остальные клеммы являются клеммами рабочего (В/В) контура.
С целью облегчения идентификации клемм реле на его корпус обычно наносится пояснительная маркировка с изображением схемы подсоединения ключей.
Перед снятием реле удостоверьтесь, что соответствующий контур обесточен.
Подсоедините оборудованный предохранителем провод-перемычку между одной из клемм управления реле и положительной клеммой батареи. При помощи второго провода-перемычки заземлите вторую клемму управления, – реле должно издать щелчок. Некоторые реле требуют обязательного соблюдения полярности подключения, - если щелчка не произошло, попробуйте поменять полярность подключения клемм управления.
При подсоединенных проводах-перемычках проверьте наличие проводимости между клеммами В/В контура.
При отрицательном результате проверки замените реле.
