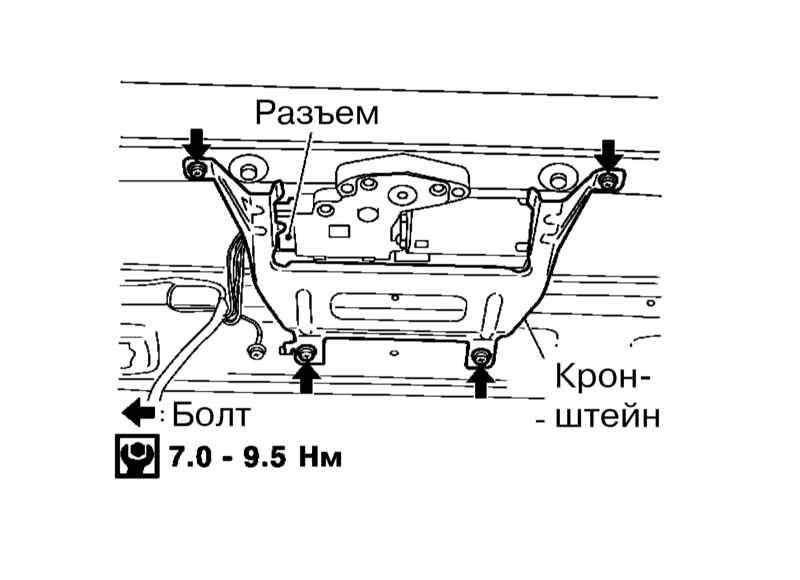

Разъедините разъем
электропроводки салонного
светильника, выверните болты
крепления кронштейна
переключателя управления верхним
люком и снимите э/мотор привода
крышки люка.
Не вращайте снятый со сборки люка
э/мотор.

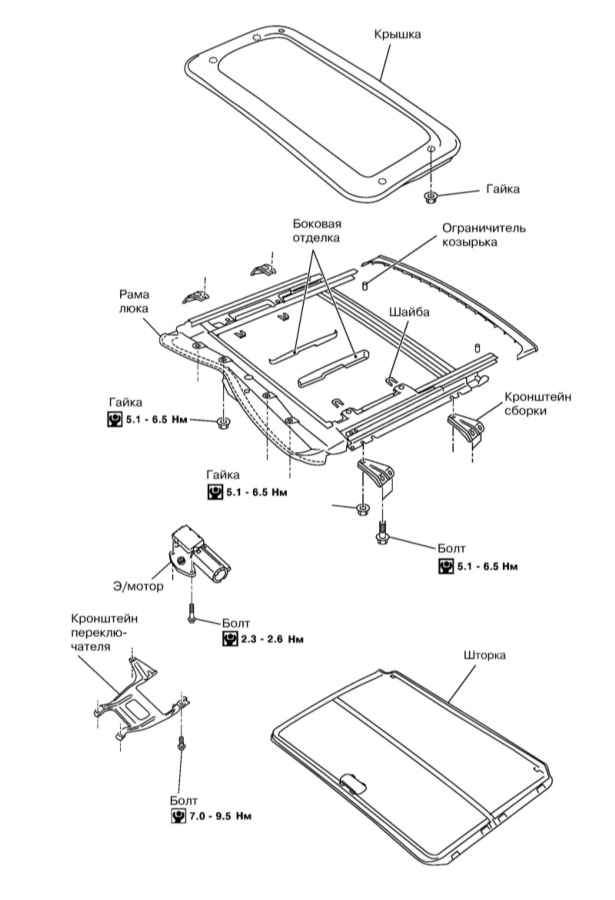

Отдайте весь крепеж (болты и гайки) сначала
переднего, а затем – заднего кронштейна
крепления сборки верхнего люка.
Отдайте сначала передние гайки крепления
сборки верхнего люка, а затем – гайки
боковых направляющих. Снимите блок верхнего
люка с крыши.
Установка производится в обратном порядке.
Затягивайте крепеж сначала от руки, чтобы
можно было выровнять положение сборки в
проеме.
Снятие, установка и регулировка положения крышки
Регулировка положения крышки
верхнего люка
ПОРЯДОК ВЫПОЛНЕНИЯ
Поднимите крышку и снимите элементы боковой
отделки проема.
Отдайте гайки и снимите
стеклянную крышку.
Установка производится в обратном порядке. В
заключение отрегулируйте положение крышки.
При
отпущенных гайках крепления крышки опустите
ее.

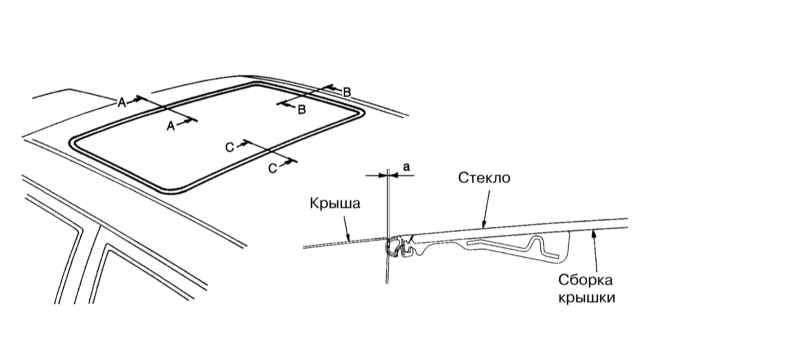

Отрегулируйте положение крышки в
соответствии с иллюстрациейРегулировка
положения крышки верхнего люка:
размер a в сеченияхA-A,
B-B и C-Cдолжен
составлять соответственно0.7
÷ 2.2, 0.3 ÷ 1.7 и 0.2 ÷ 1.6 мм.

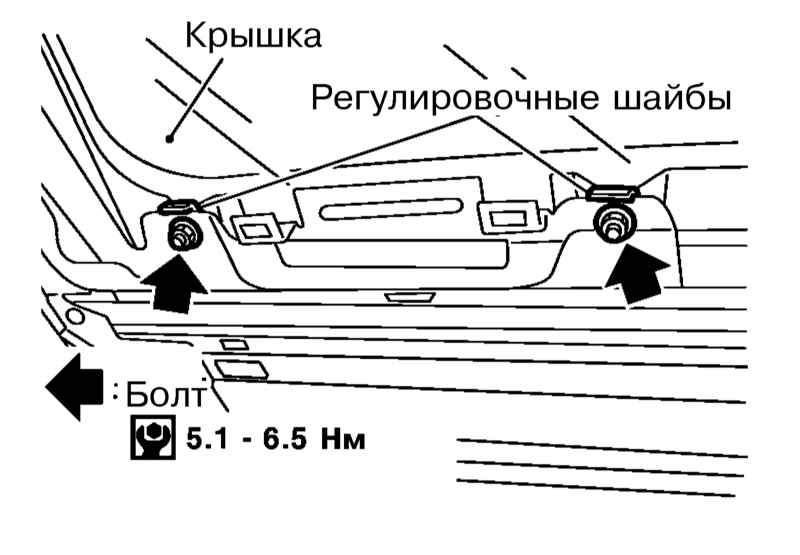

Подбирая толщину регулировочных шайб,
выровняйте крыши и поверхности крышки люка.
Допуск составляет ±1.5 мм.
Затяните гайки, опустите и поднимите крышку
люка несколько раз и снова проверьте зазоры.
При необходимости отрегулируйте положение
крышки еще раз.
