Снятие, установка и регулировка боковых дверей - Ниссан Микра





 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите панель отделки двери (см. Раздел Снятие и установка панелей отделки дверей).
  2. Снимите стекло двери (см. Раздел Снятие и установка стекол и стеклоподъемников боковых дверей).
  3. Разъедините разъемы и снимите держатели электропроводки в двери, после чего вытяните из двери электропроводку.

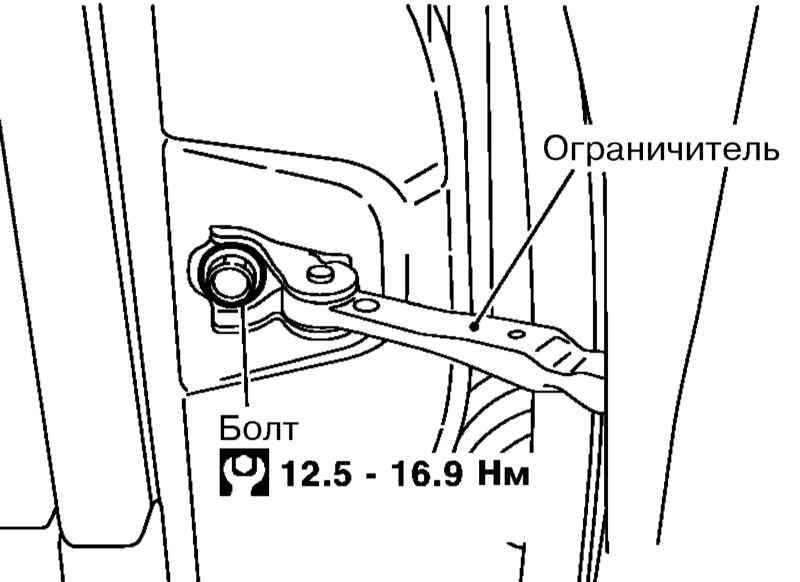

  1. Отдайте крепеж ограничителя хода двери.
  1. Отдайте гайки крепления петель к двери и снимите дверь.
  1. Установка производится в обратном порядке. В заключение отрегулируйте положение двери.

Ниже приводится описание регулировки положения боковых дверей 5-дверных моделей. На 3-х дверных моделях регулировка производится аналогично.
  1. Для регулировки положения передней двери снимите крыло (см. Раздел Снятие и установка переднего крыла и локеров), отпустите болты крепления петель к стойке кузова и перемещайте задний край двери так, чтобы она находилась на одном уровне с крылом и задней дверью (на 3-дверных моделях – с кузовом), а зазоры между дверью и крылом, а также между передней и задней дверьми (на 3-дверных моделях – между задней частью двери и кузовом) составляли 4.7 ± 1 мм. После регулировки затяните крепеж петель.
  2. Для регулировки положения задней двери предварительно следует снять панели отделки средней стойки (см. Раздел Снятие и установка прочих отделочных панелей), затем, работая изнутри и снаружи автомобиля, отпустить болты и гайки крепления петель задней двери к стойке. Перемещая заднюю часть задней двери, выставьте ее так, чтобы она находилась на одном уровне с передней дверью и кузовом, а зазоры между дверьми и между задней частью двери и кузовом составляли 4.7 ± 1 мм. После регулировки затяните крепеж петель.
  1. Отпустите винты крепления ударника замка двери и отрегулируйте его положение, чтобы замок зацеплялся с ударником без перекоса. Затяните винты крепления ударника.













Снятие и установка замков и ручек дверей - Ниссан Микра





Передняя дверь

Компоненты крепления замка передней двери

1 — Внутренняя ручка
2 — Трос кнопки запирания двери
3/5 — Трос внутренней/наружной ручки
4 — Держатель
6 — Сборка замка
7 — Тяга цилиндра замка

 8 — Кронштейн наружной ручки
9 — Наружная ручка
10 — Сборка цилиндра замка
11/12 — Передняя/задняя прокладка
13 — Заглушка




 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите панель отделки двери (см. Раздел Снятие и установка панелей отделки дверей) и полностью поднимите стекло.
  2. Снимите заднюю нижнюю направляющую стекла двери (см. Раздел Снятие и установка стекол и стеклоподъемников боковых дверей).
  3. Снимите с держателя трос внутренней ручки и трос кнопки запирания двери.
  4. Выверните винты крепления внутренней ручки и снимите ее с двери, сдвинув назад.
  5. Отсоедините от внутренней ручки тросы, запомнив их положение.
  6. Снимите с двери заглушку и выверните находящийся под ней болт крепления сборки цилиндра замка (при соответствующей комплектации). Снимите тягу цилиндра замка.
  7. На моделях с системой «Intelligent Key» разъедините разъем электропроводки ее приемника и снимите держатель электропроводки.

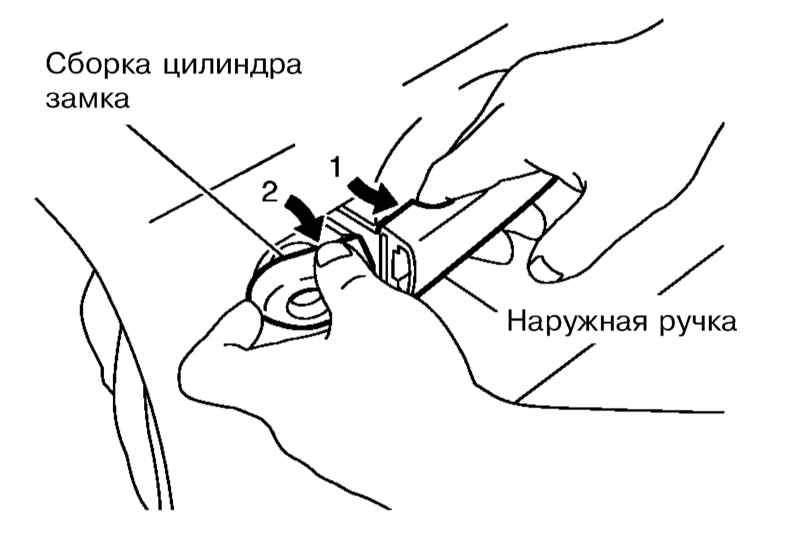

  1. Потянув наружную ручку вперед, снимите сборку цилиндра замка.
  1. Снимите наружную ручку, потянув ее наружу и в направлении задка автомобиля.
  2. Снимите прокладки наружной ручки.

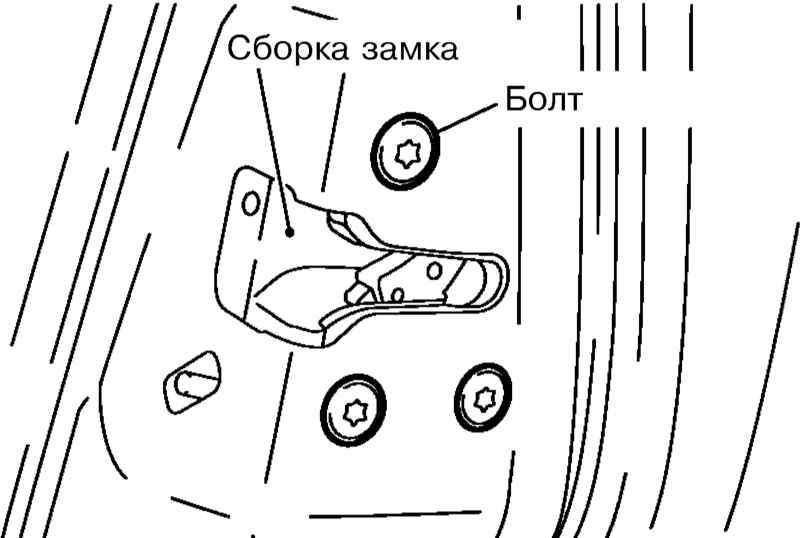

  1. Выверните болты крепления замка.
  1. Сдвиньте кронштейн наружной ручки по направлению к задку автомобиля и снимите кронштейн и сборку замка.
  2. Разъедините разъем сборки замка.
  3. Отсоедините трос от кронштейна наружной ручки.
  4. Установка производится в обратном порядке.

Задняя дверь

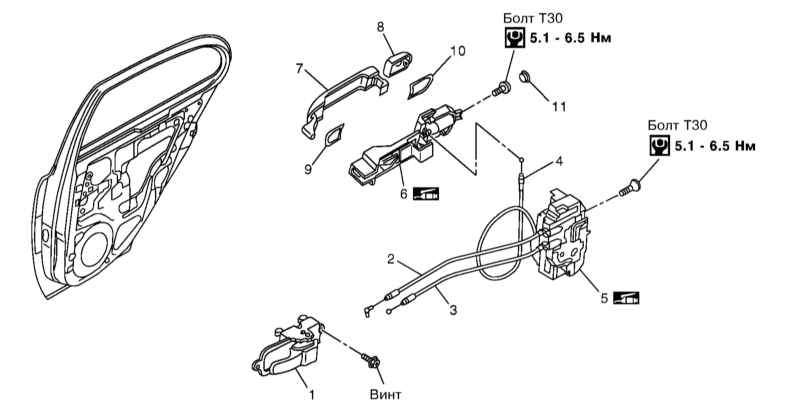

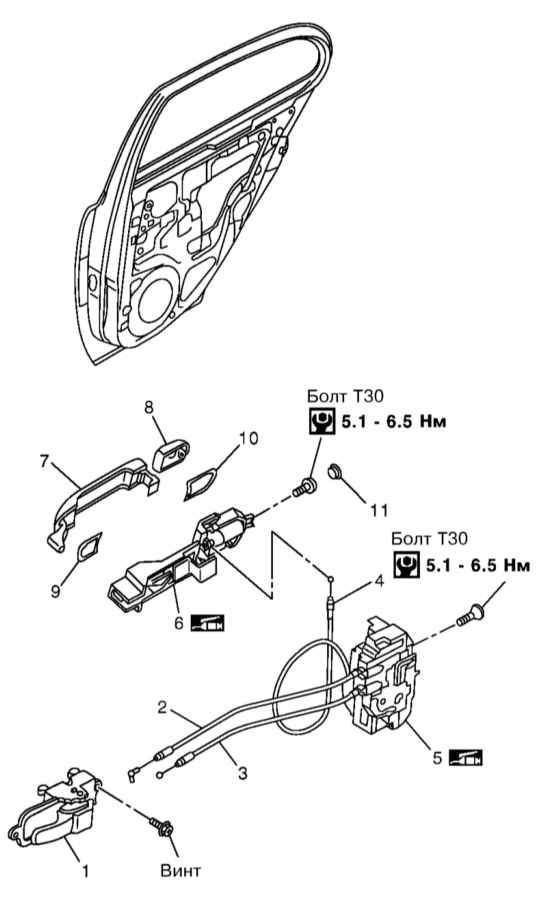

Компоненты крепления замка задней двери

1 — Внутренняя ручка
2 — Трос кнопки запирания двери
3/4 — Трос внутренней/наружной ручки
5 — Сборка замка
6 — Кронштейн наружной ручки

 7 — Наружная ручка
8 — Панель наружной ручки
9/10 — Передняя/задняя прокладка
11 — Заглушка



 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Снимите панель отделки двери (см. Раздел Снятие и установка панелей отделки дверей) и направляющую фиксированного стекла двери (см. Раздел Снятие и установка стекол и стеклоподъемников боковых дверей).
  2. Придерживая стекло двери, полностью поднимите его.
  3. Выверните винты крепления внутренней ручки и снимите ее с двери, сдвинув назад.
  4. Отсоедините от внутренней ручки тросы, запомнив их положение.
  5. Снимите с двери заглушку и выверните находящийся под ней болт крепления панели наружной ручки.
  1. Потянув наружную ручку вперед, снимите ее панель.
  1. Снимите наружную ручку, потянув ее наружу и в направлении задка автомобиля.
  2. Снимите прокладки наружной ручки.
  1. Выверните болты крепления замка.
  1. Сдвиньте кронштейн наружной ручки по направлению к задку автомобиля и снимите кронштейн и сборку замка.
  2. Разъедините разъем сборки замка.
  3. Отсоедините трос от кронштейна наружной ручки.
  4. Установка производится в обратном порядке.
