< WIRING DIAGRAM >

[R9M]

ENGINE CONTROL SYSTEM

WIRING DIAGRAM

ENGINE CONTROL SYSTEM

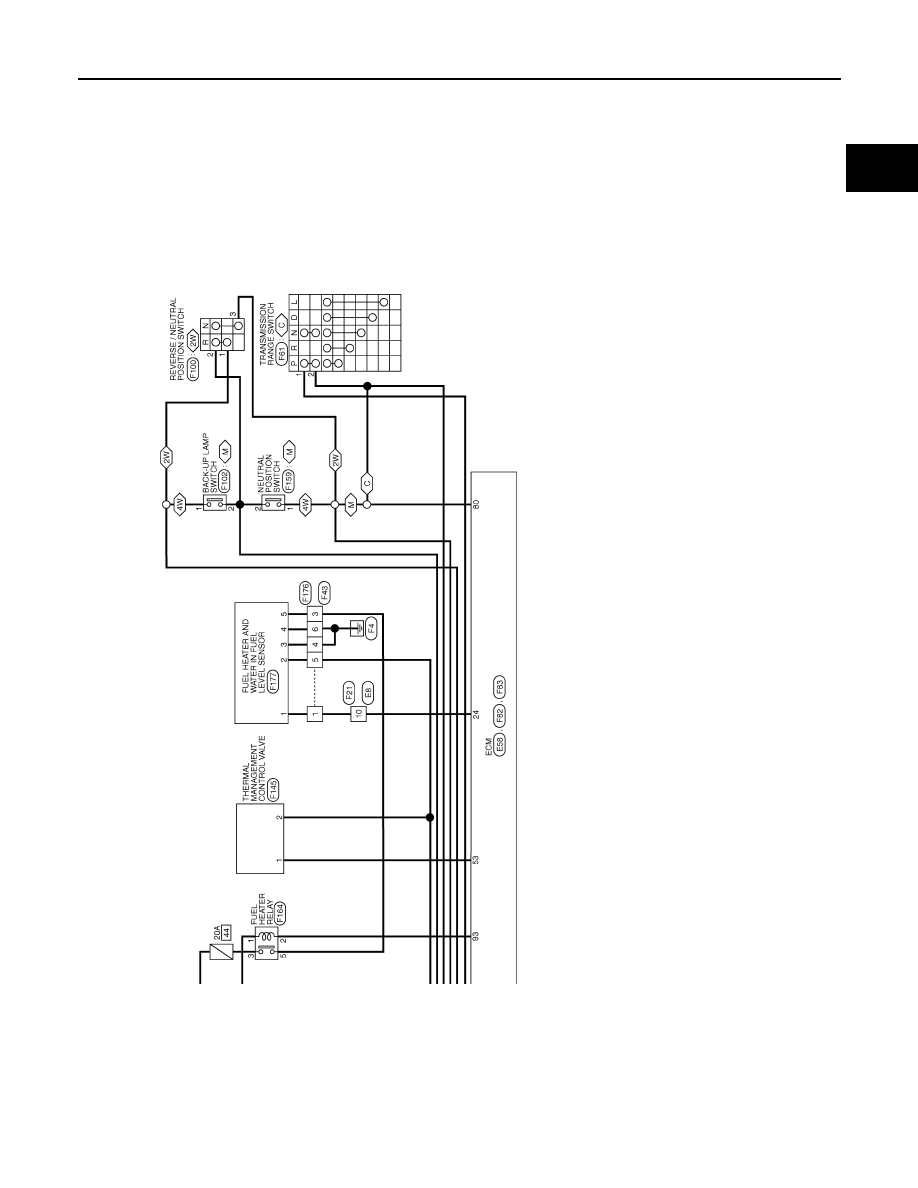

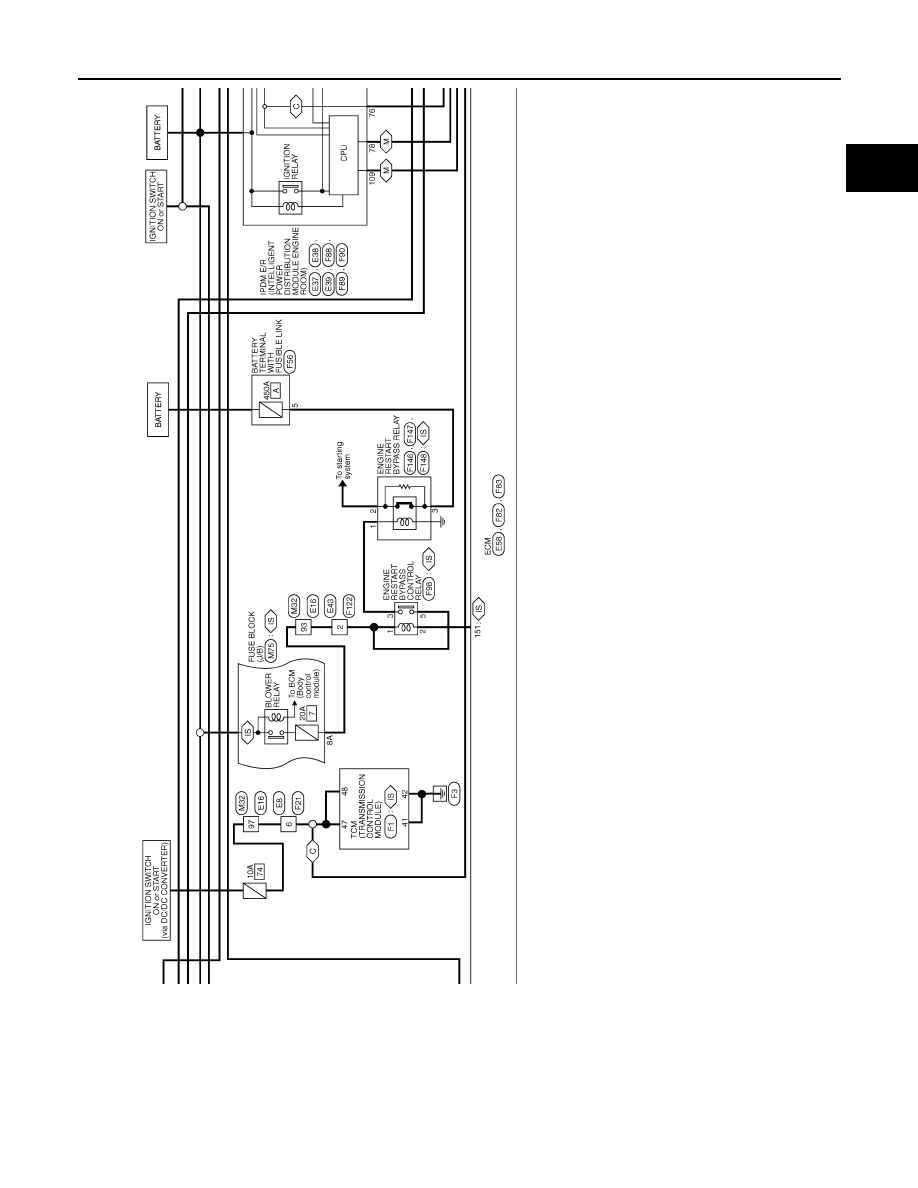

Wiring Diagram

INFOID:0000000010309011

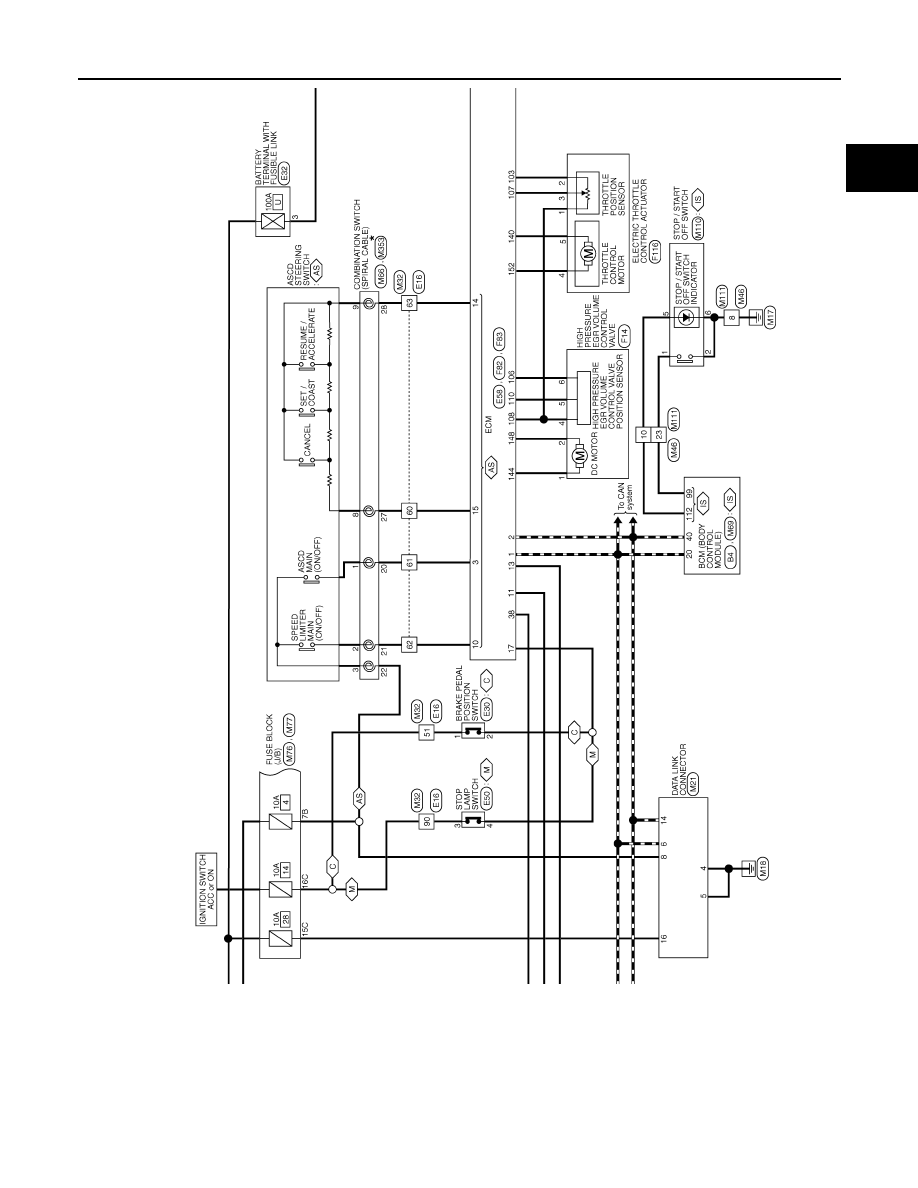

JRBWC6848GB

ENGINE CONTROL SYSTEM

EC9-115

< WIRING DIAGRAM >

[R9M]

C

D

E

F

G

H

I

J

K

L

M

A

EC9

N

P

O

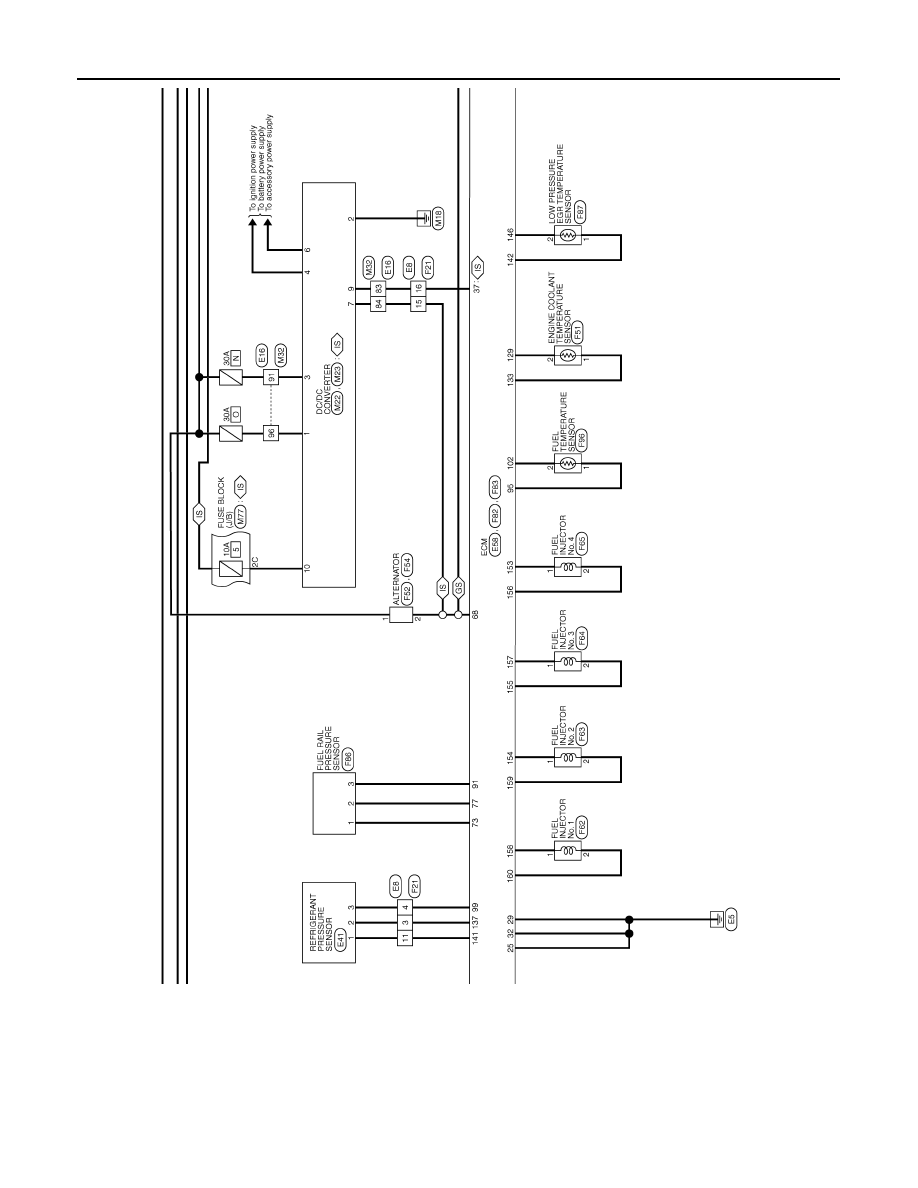

JRBWC5933GB

EC9-116

< WIRING DIAGRAM >

[R9M]

ENGINE CONTROL SYSTEM

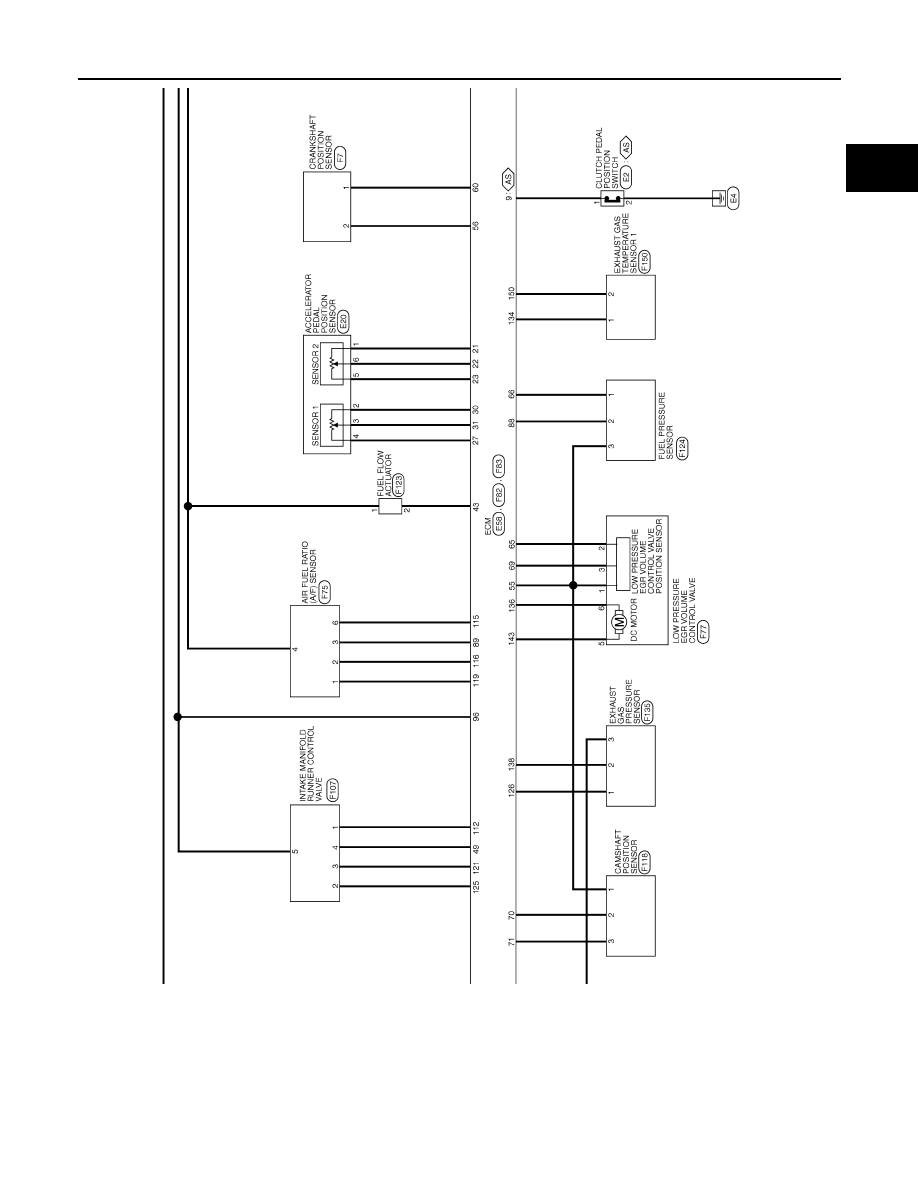

JRBWC5934GB

ENGINE CONTROL SYSTEM

EC9-117

< WIRING DIAGRAM >

[R9M]

C

D

E

F

G

H

I

J

K

L

M

A

EC9

N

P

O

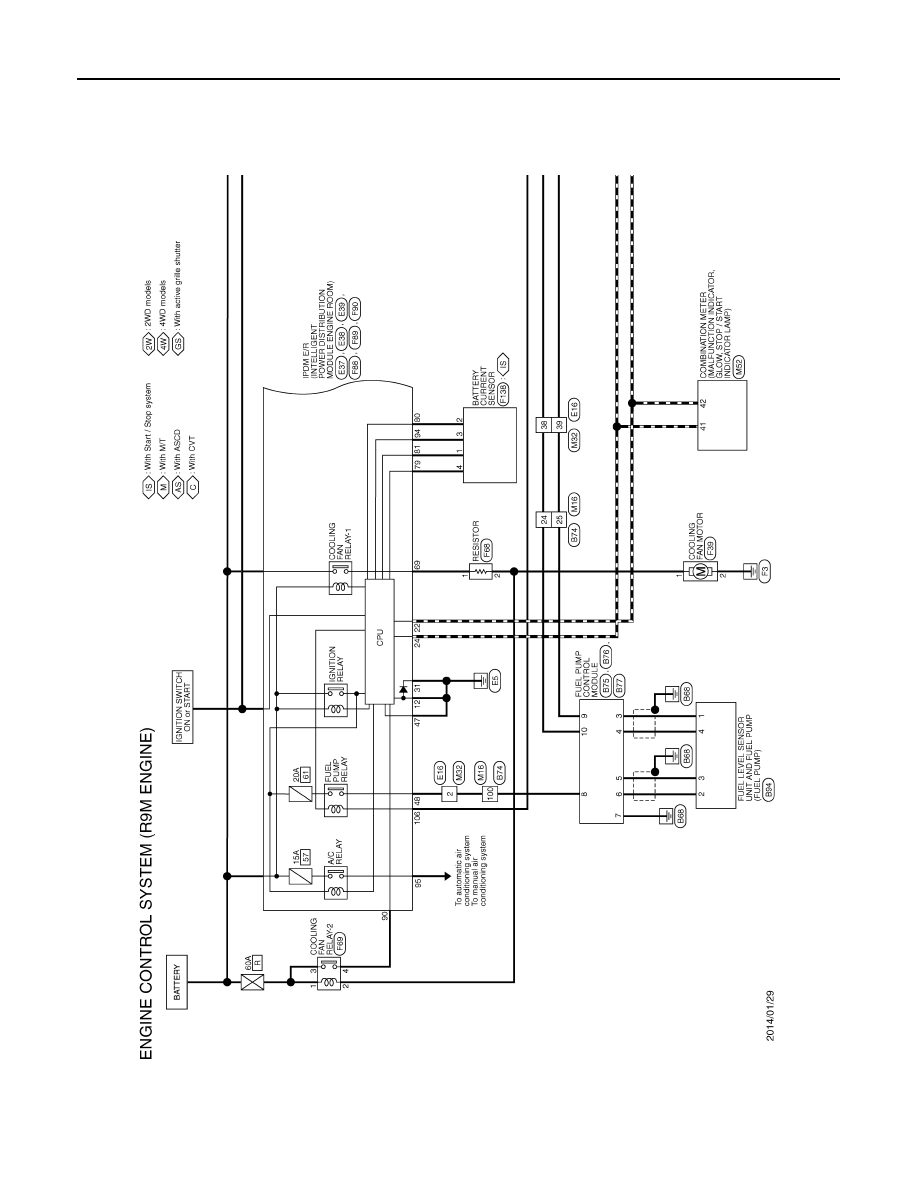

JRBWC5935GB

EC9-118

< WIRING DIAGRAM >

[R9M]

ENGINE CONTROL SYSTEM

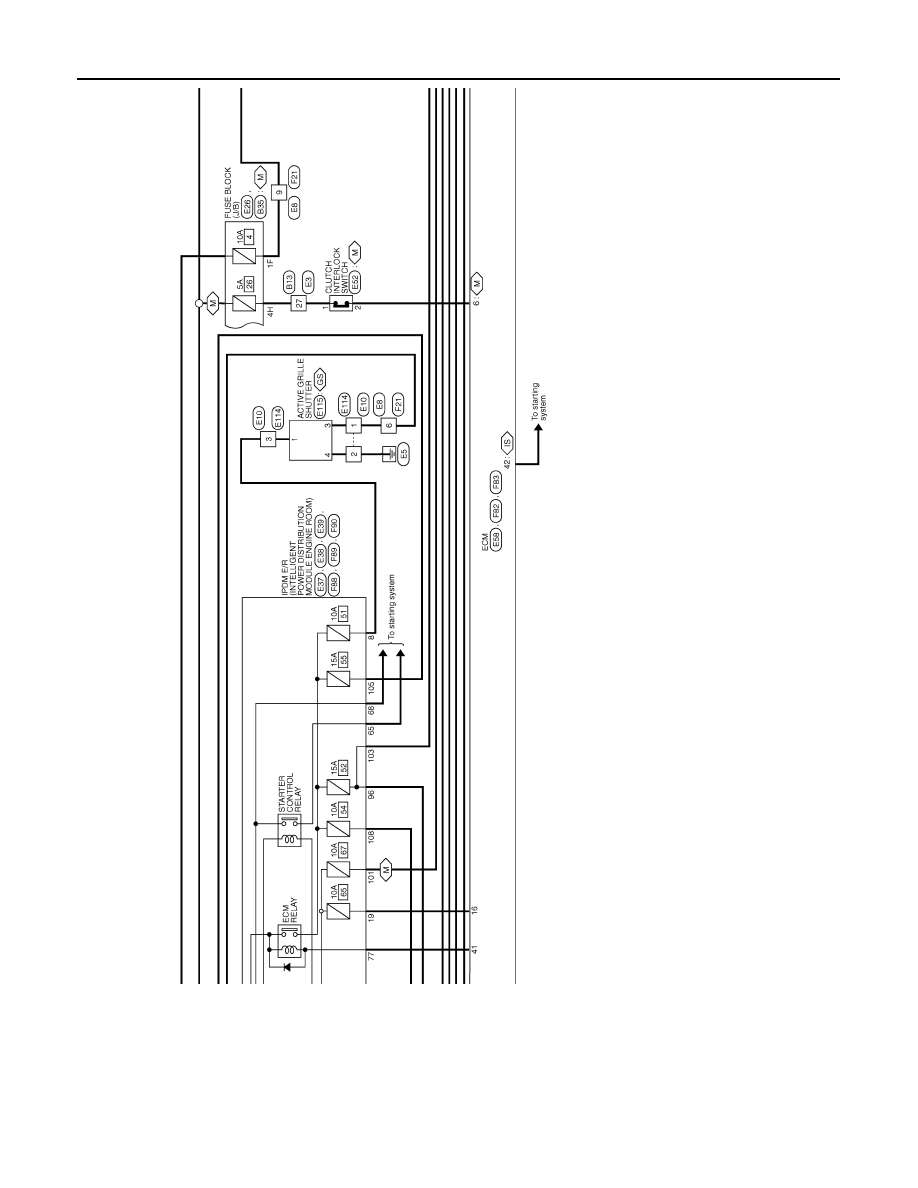

JRBWC5936GB

ENGINE CONTROL SYSTEM

EC9-119

< WIRING DIAGRAM >

[R9M]

C

D

E

F

G

H

I

J

K

L

M

A

EC9

N

P

O

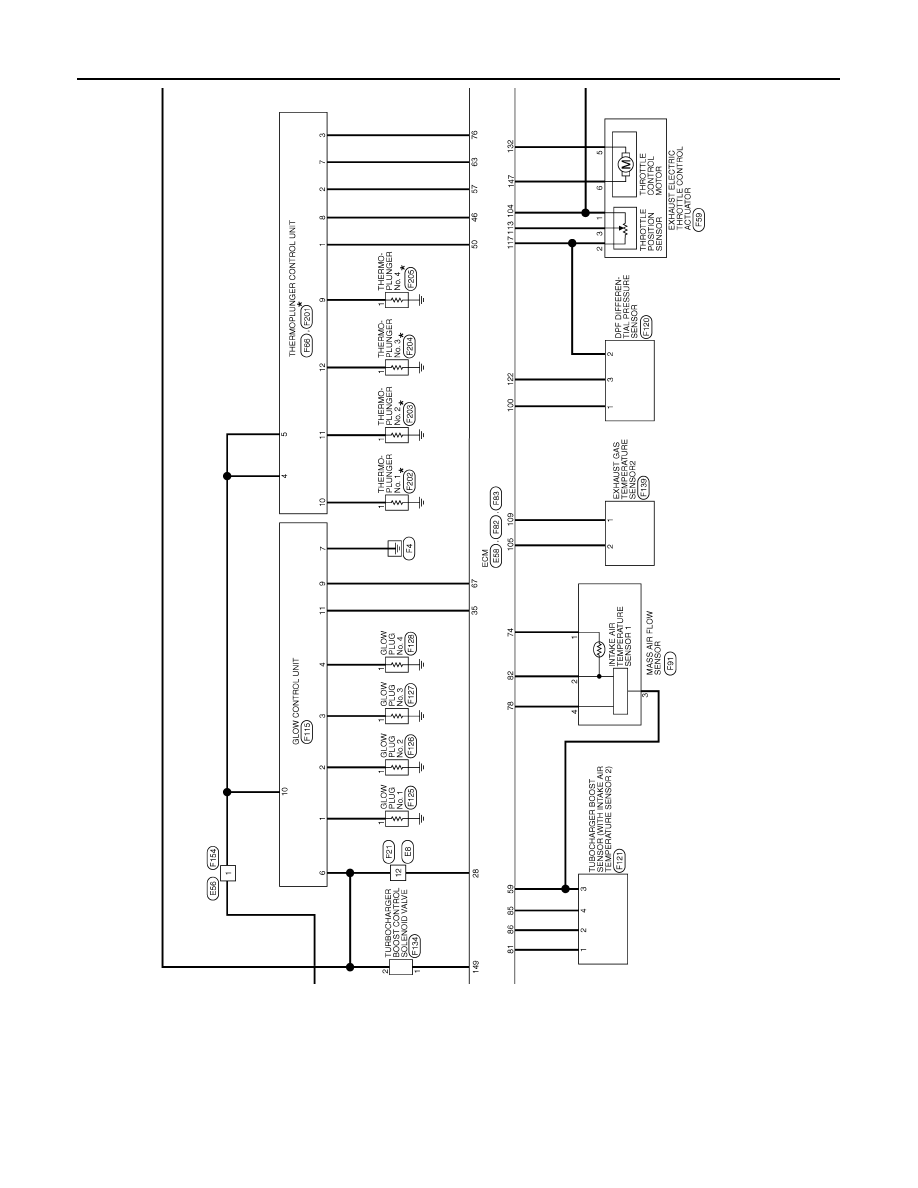

JRBWC5937GB

EC9-120

< WIRING DIAGRAM >

[R9M]

ENGINE CONTROL SYSTEM

JRBWC5938GB

ENGINE CONTROL SYSTEM

EC9-121

< WIRING DIAGRAM >

[R9M]

C

D

E

F

G

H

I

J

K

L

M

A

EC9

N

P

O

JRBWC5939GB

EC9-122

< WIRING DIAGRAM >

[R9M]

ENGINE CONTROL SYSTEM

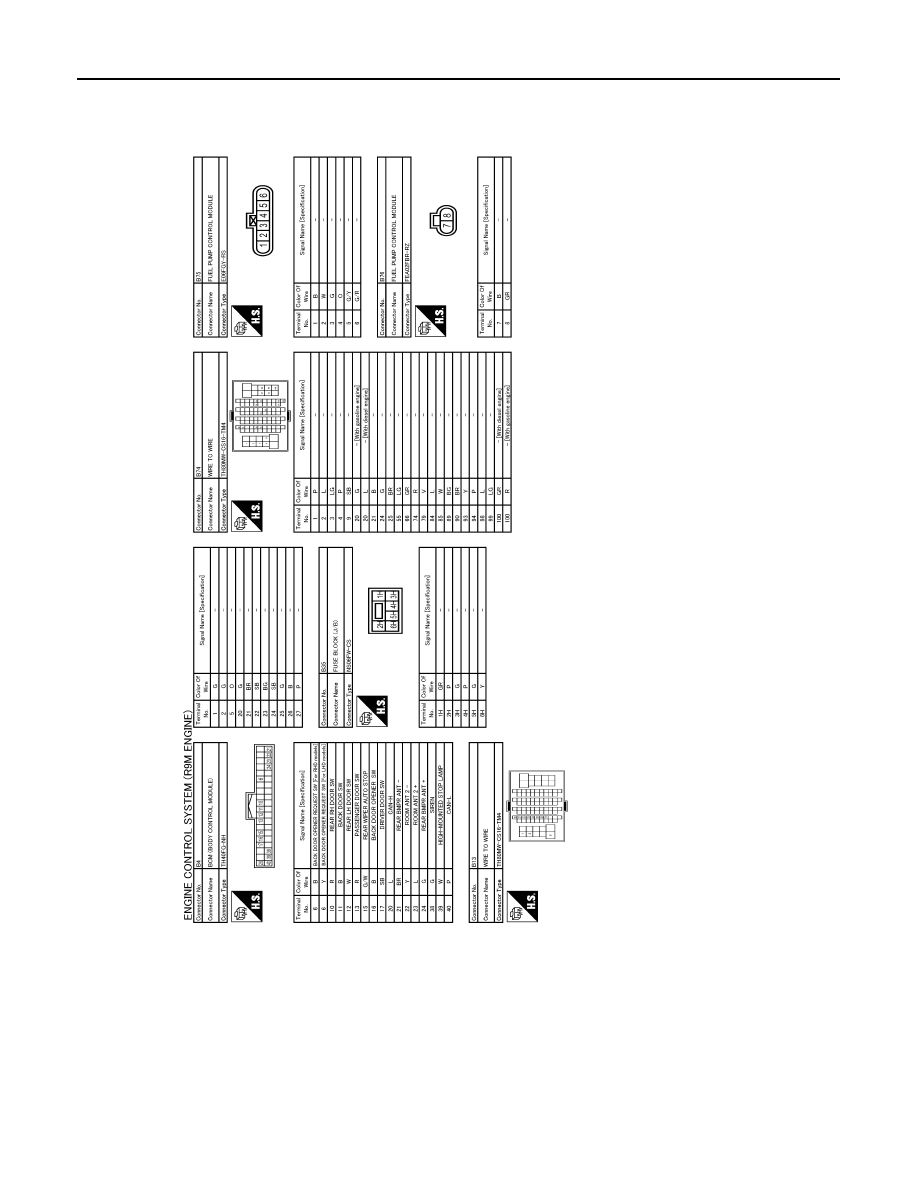

JRBWC6104GB

ENGINE CONTROL SYSTEM

EC9-123

< WIRING DIAGRAM >

[R9M]

C

D

E

F

G

H

I

J

K

L

M

A

EC9

N

P

O

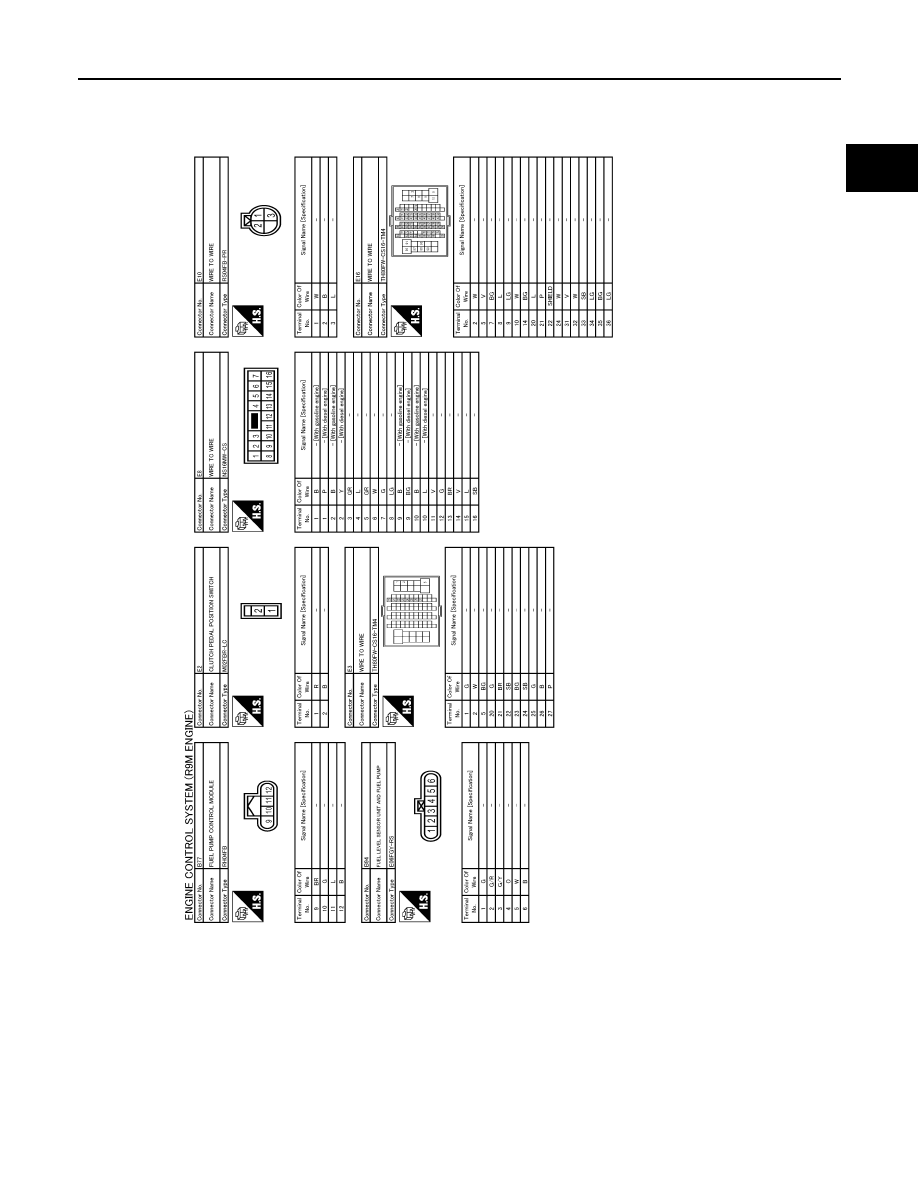

JRBWC6105GB

EC9-124

< WIRING DIAGRAM >

[R9M]

ENGINE CONTROL SYSTEM

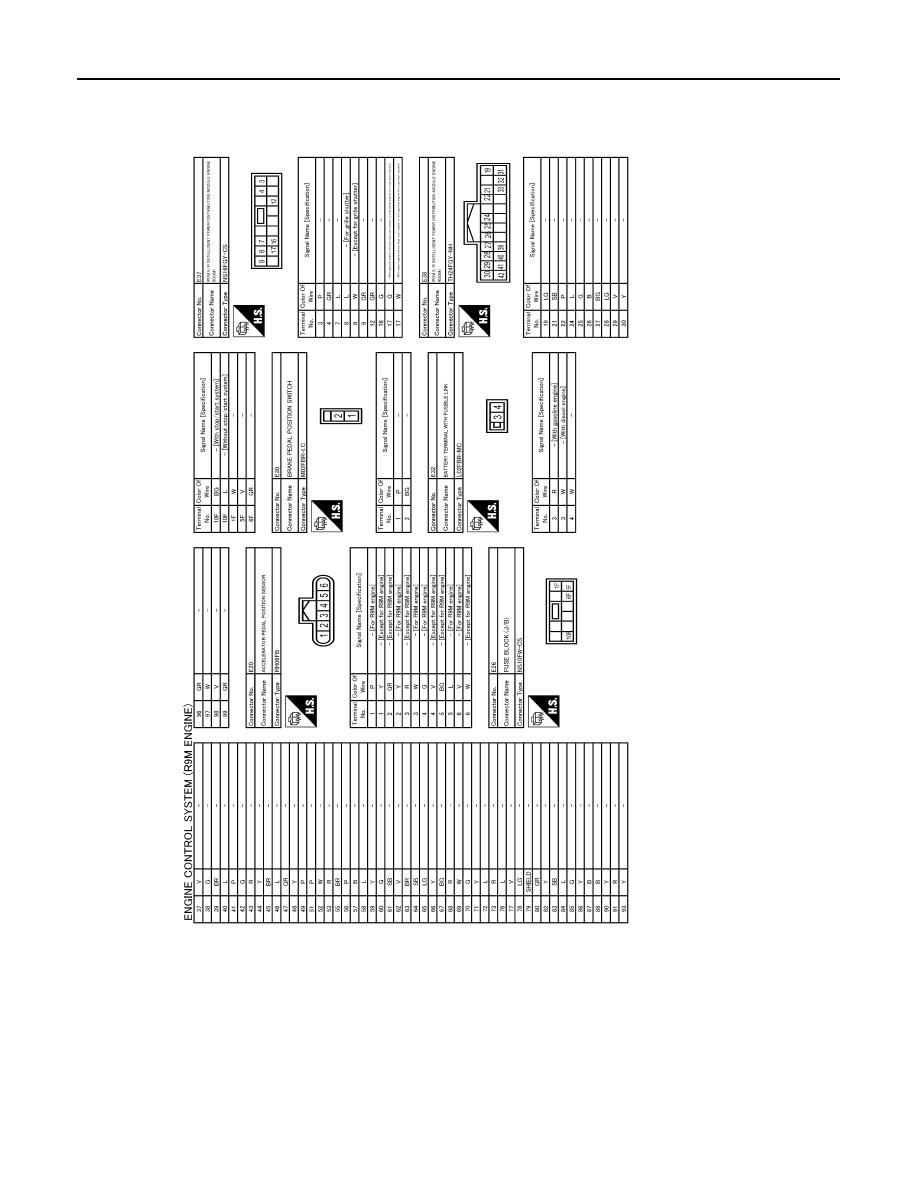

JRBWC6106GB

ENGINE CONTROL SYSTEM

EC9-125

< WIRING DIAGRAM >

[R9M]

C

D

E

F

G

H

I

J

K

L

M

A

EC9

N

P

O

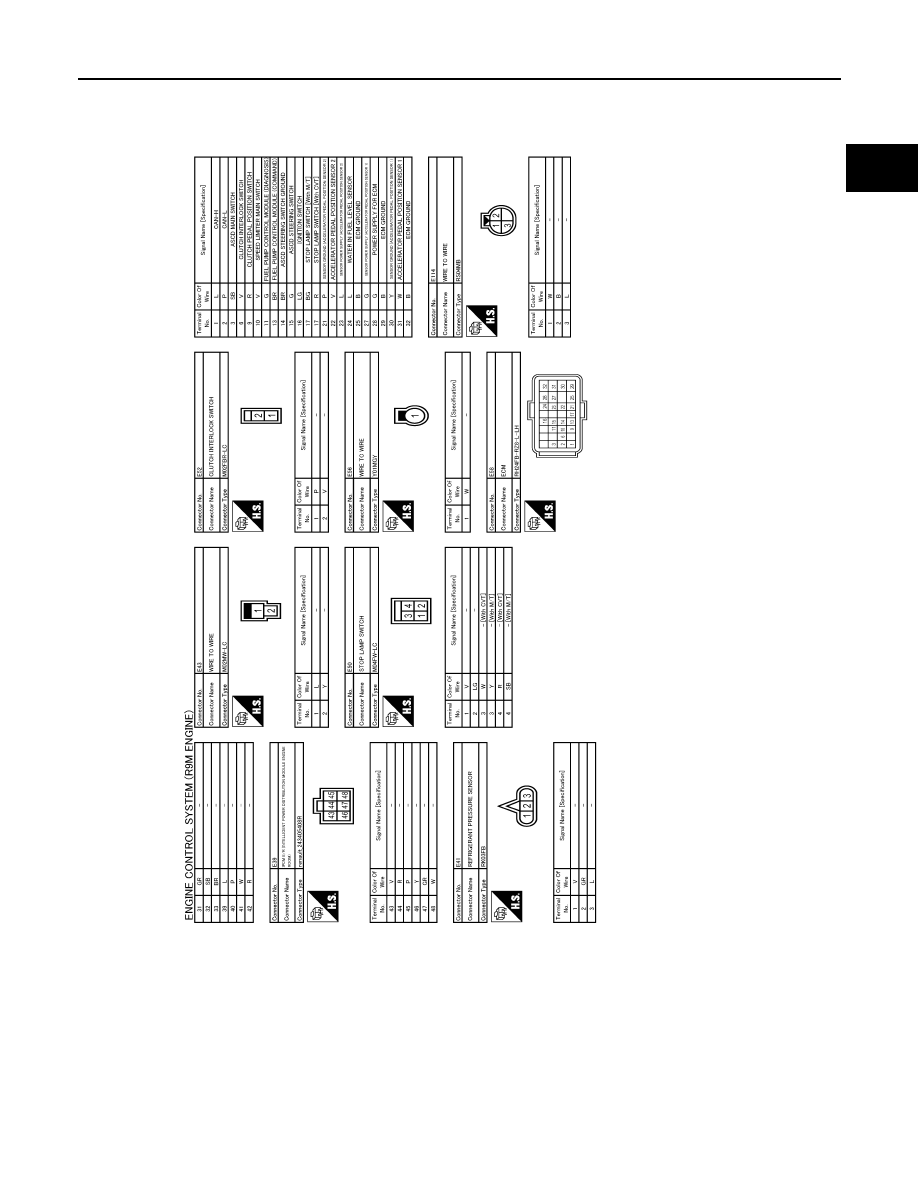

JRBWC6107GB

EC9-126

< WIRING DIAGRAM >

[R9M]

ENGINE CONTROL SYSTEM

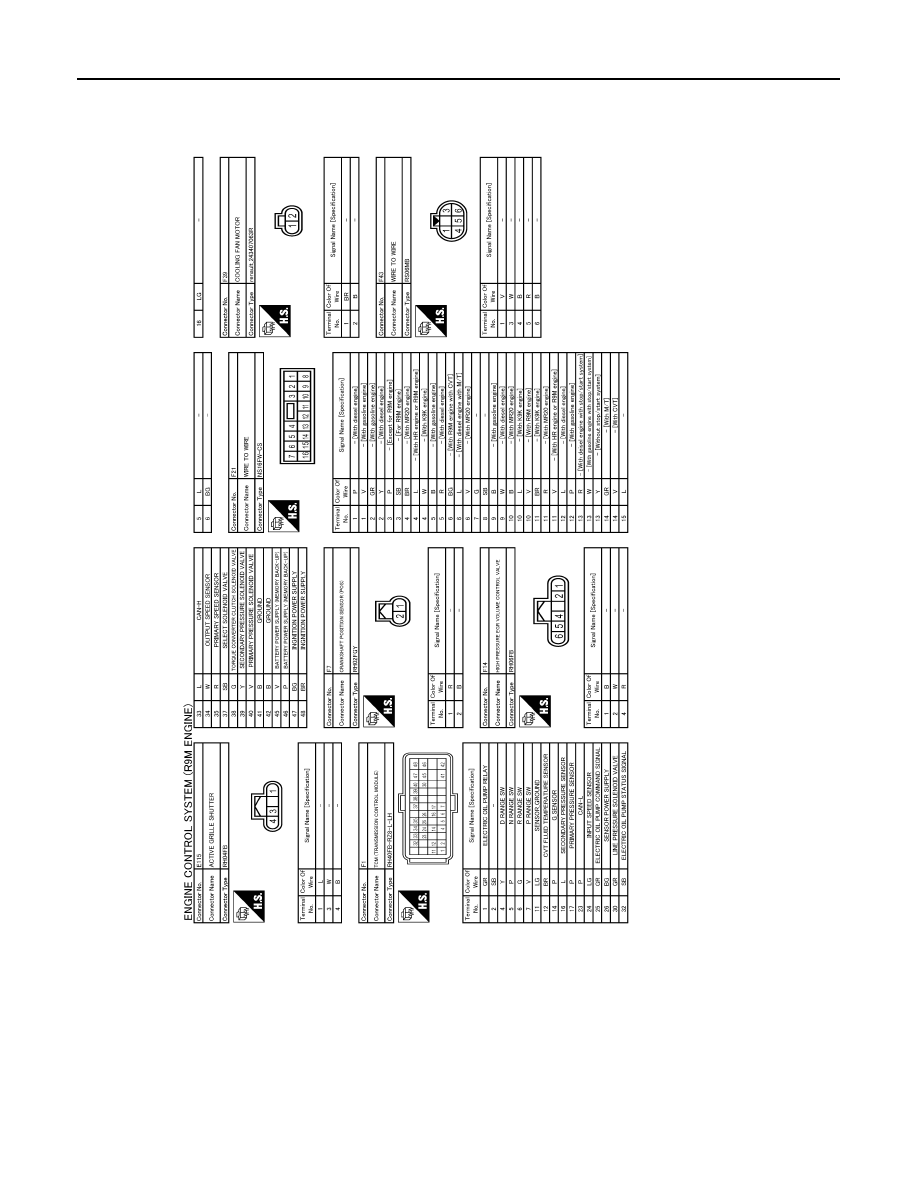

JRBWC6108GB

ENGINE CONTROL SYSTEM

EC9-127

< WIRING DIAGRAM >

[R9M]

C

D

E

F

G

H

I

J

K

L

M

A

EC9

N

P

O

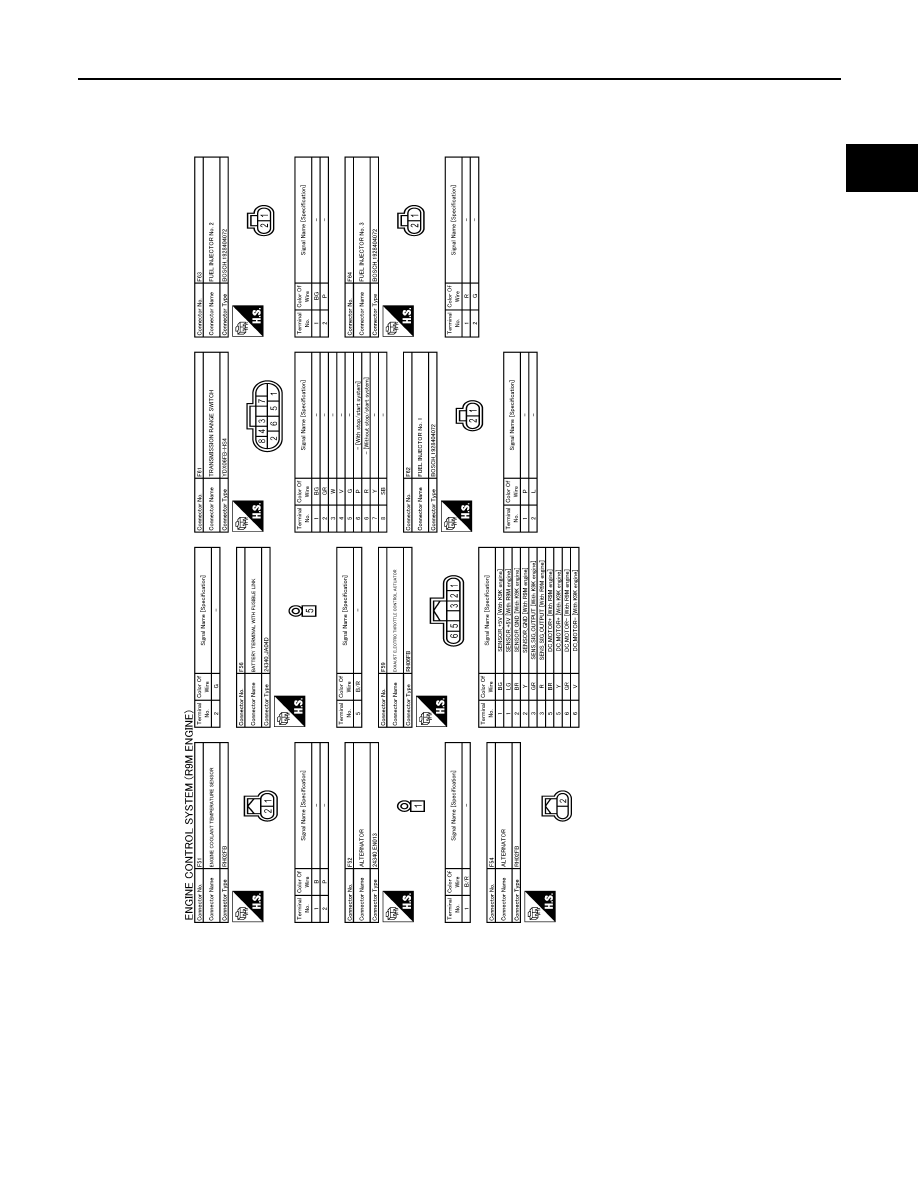

JRBWC6109GB

EC9-128

< WIRING DIAGRAM >

[R9M]

ENGINE CONTROL SYSTEM

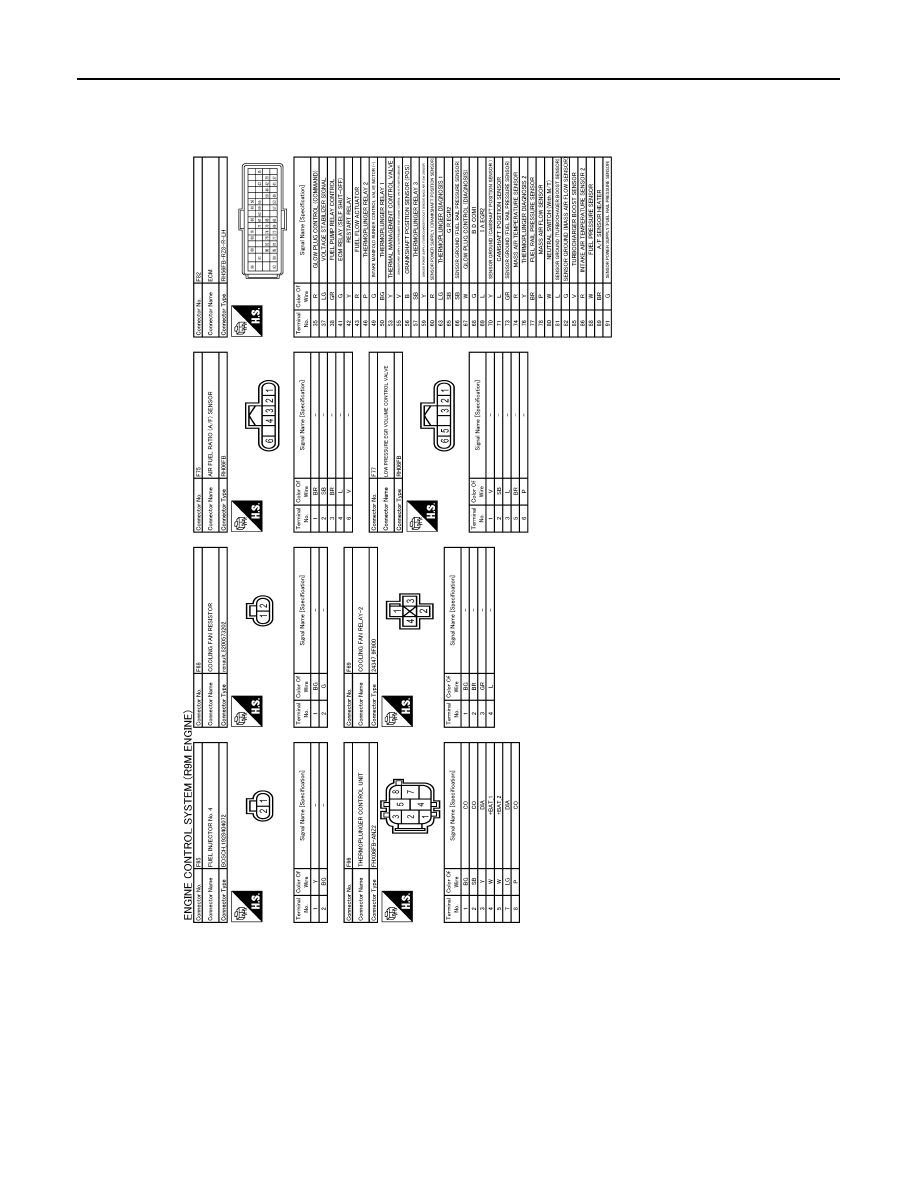

JRBWC6110GB

ENGINE CONTROL SYSTEM

EC9-129

< WIRING DIAGRAM >

[R9M]

C

D

E

F

G

H

I

J

K

L

M

A

EC9

N

P

O

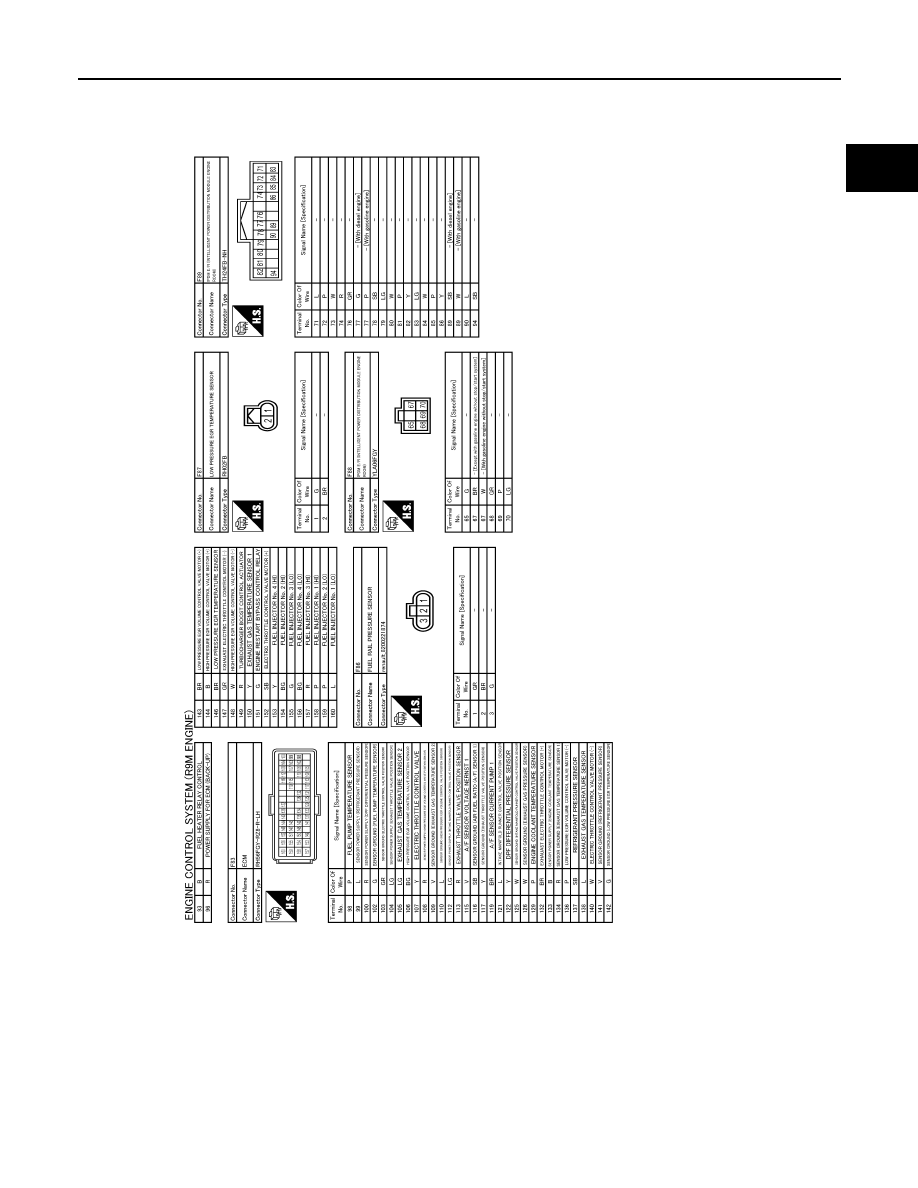

JRBWC6111GB
