Nissan Qashqai J11. Manual - part 1591





BRM-192

< REMOVAL AND INSTALLATION >

[FOR EUROPE (RHD)]

REPLACEMENT OPERATIONS

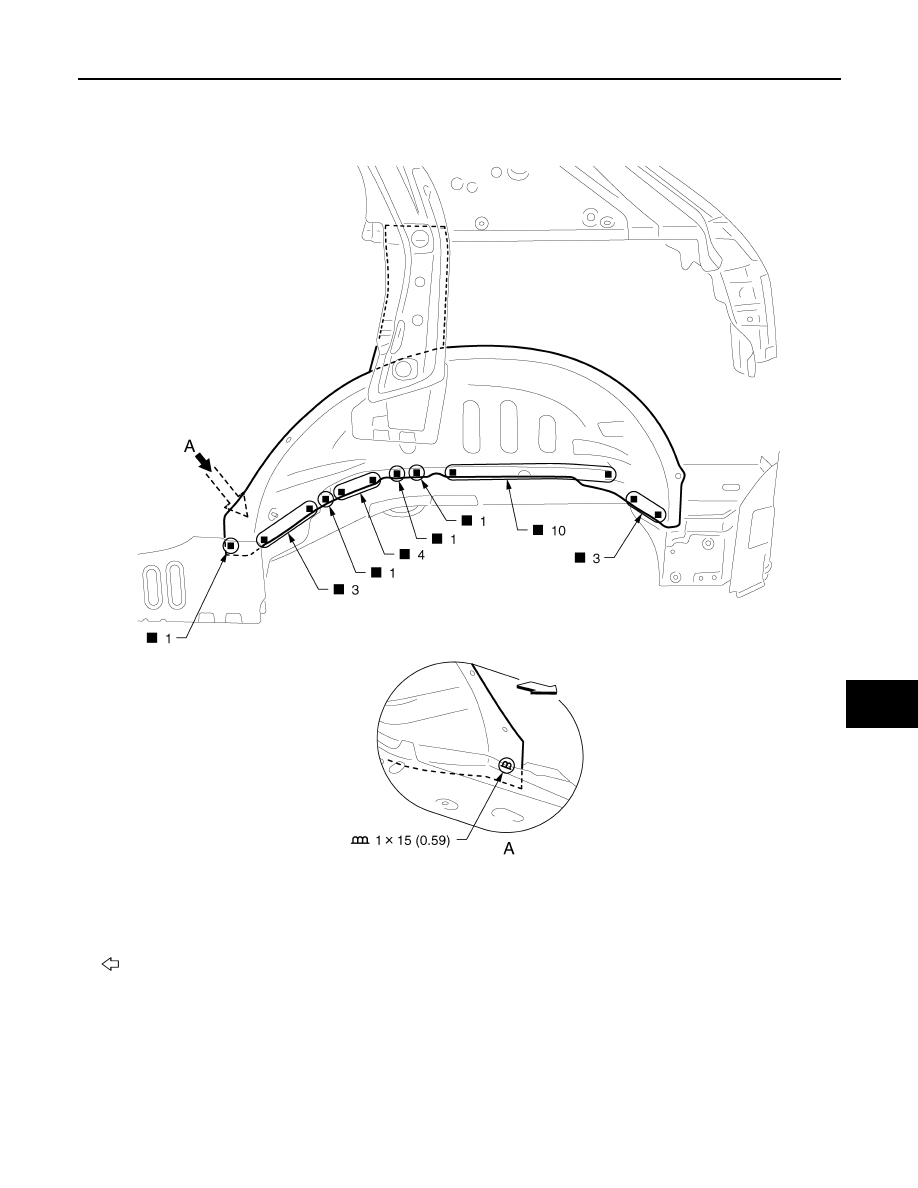

Outer Rear Wheelhouse (4WD)

INFOID:0000000010313678

Work after rear fender is removed.

Inner rear wheelhouse reinforcement
(reusable)

: Vehicle front

Replacement part

z

Outer rear wheelhouse assembly

JSKIA4255ZZ

REPLACEMENT OPERATIONS

BRM-193

< REMOVAL AND INSTALLATION >

[FOR EUROPE (RHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

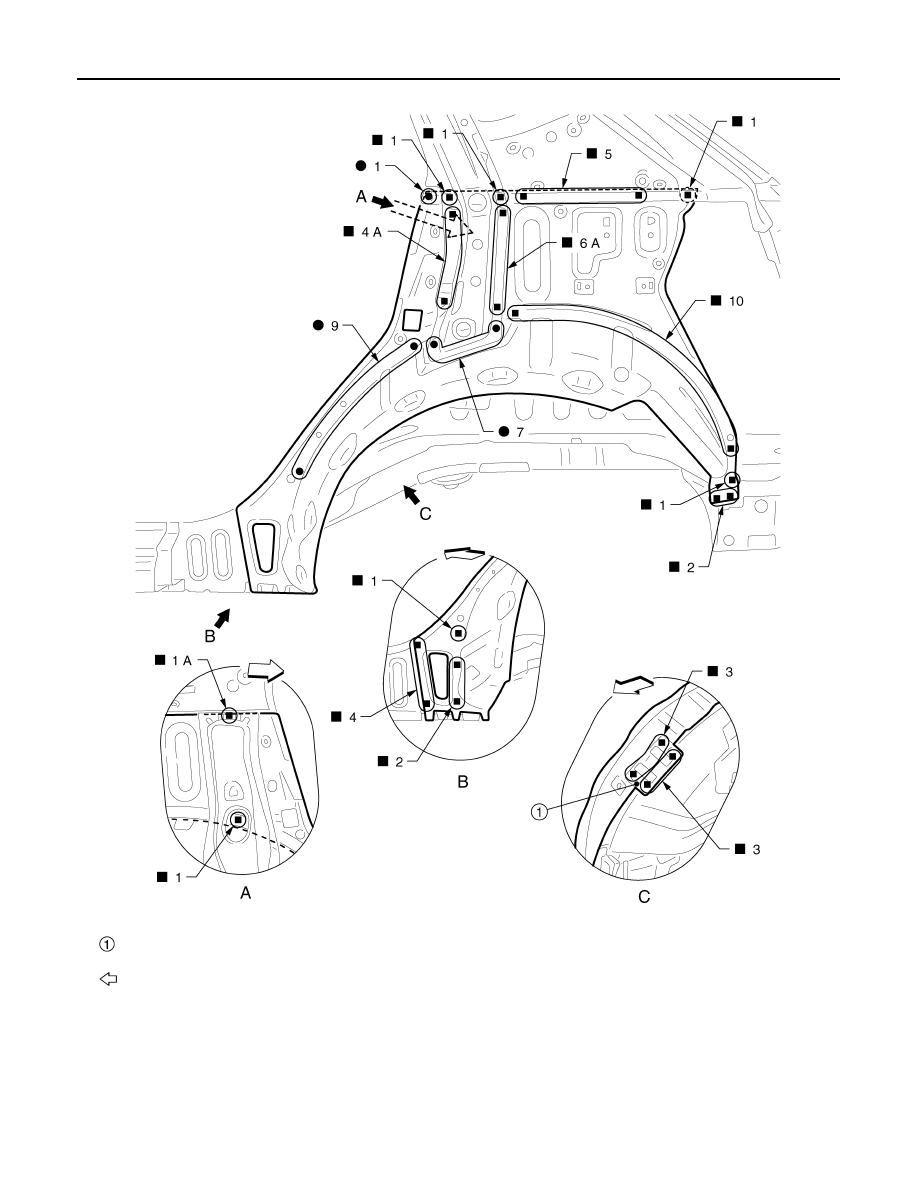

Inner Rear Wheelhouse (2WD)

INFOID:0000000010475427

Work after rear fender and outer rear wheelhouse are removed.

: Vehicle front

Replacement part

z

Outer rear wheelhouse assembly

JSKIA4024ZZ

BRM-194

< REMOVAL AND INSTALLATION >

[FOR EUROPE (RHD)]

REPLACEMENT OPERATIONS

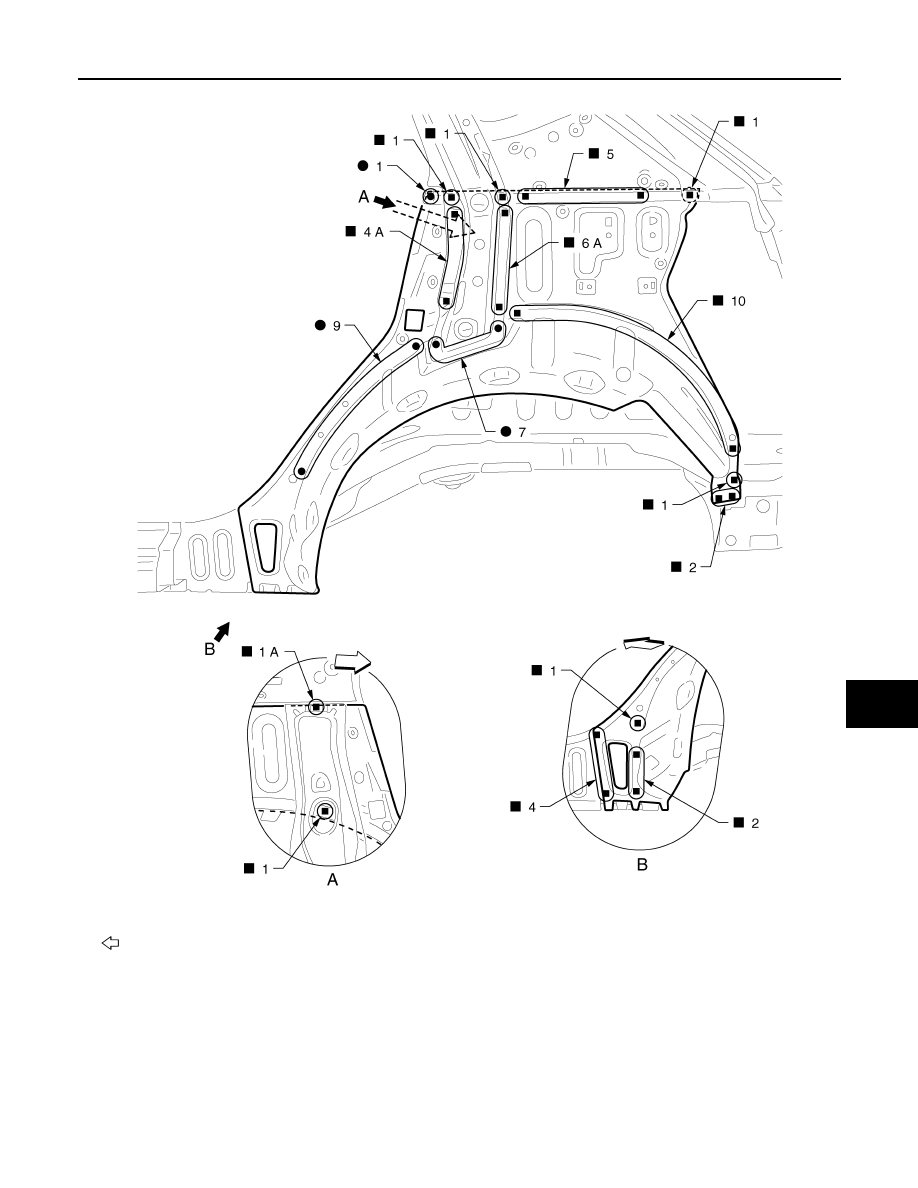

Inner Rear Wheelhouse (4WD)

INFOID:0000000010313679

Work after rear fender and outer rear wheelhouse are removed.

Unit: mm (in)

: Vehicle front

Replacement part

z

Inner rear wheelhouse assembly

JSKIA4256GB

REPLACEMENT OPERATIONS

BRM-195

< REMOVAL AND INSTALLATION >

[FOR EUROPE (RHD)]

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

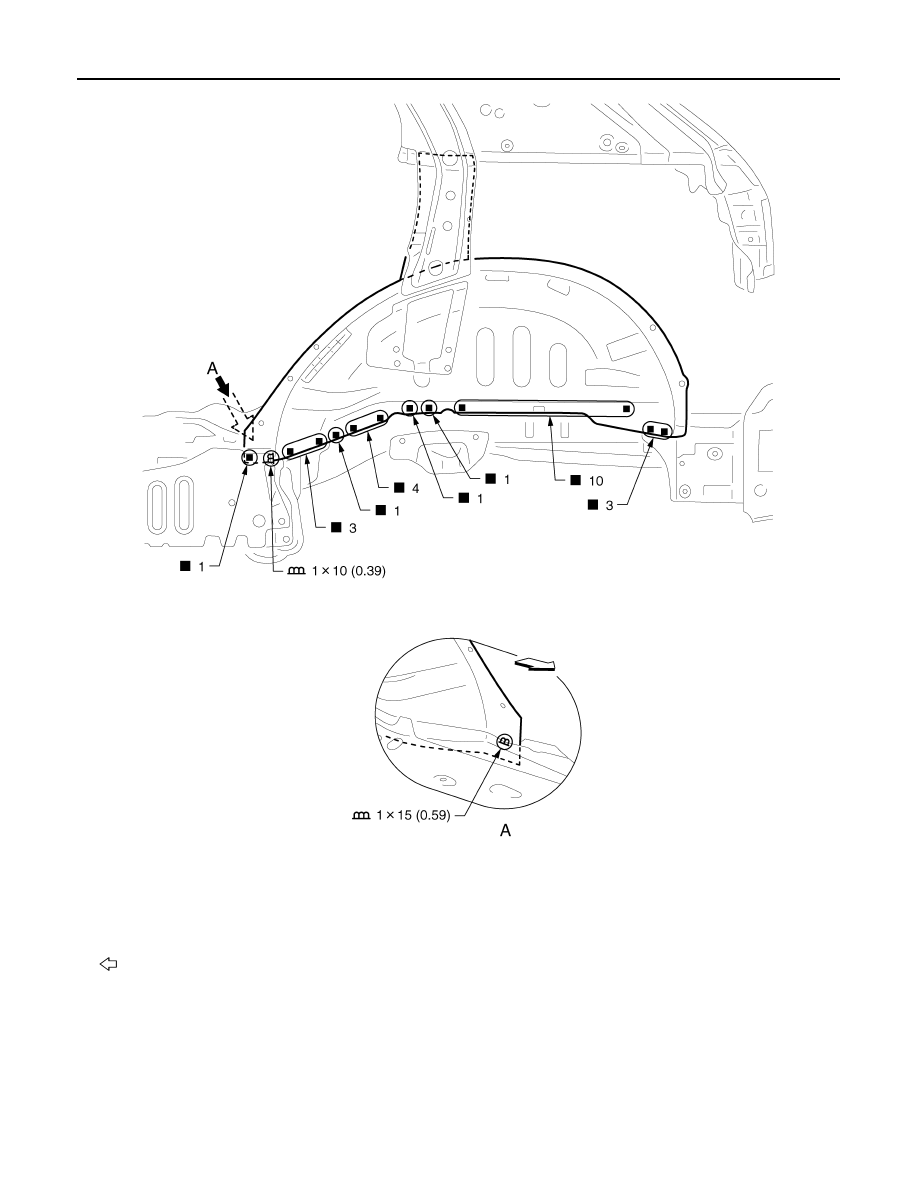

Inner Rear Pillar Reinforcement

INFOID:0000000010313680

Work after rear fender is removed.

Unit: mm (in)

: Vehicle front

Replacement part

z

Inner rear wheelhouse assembly

JSKIA4025GB
