УСТАНОВКА

Установка выполняется в порядке, обратном снятию, с учетом следующего:

Датчик уровня топлива, топливный фильтр и топливный насос в сборе и промежуточный датчик уровня топлива в сборе

1. Поставьте кольцевое уплотнение на топливный бак, не перекручивая его.

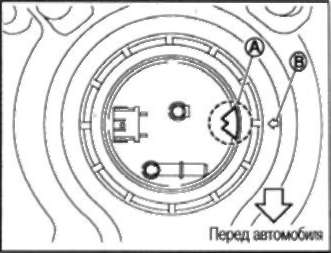

2. Установите датчик уровня топлива, совместив метки (А) на датчике и (В) на топливном баке, как показано на рисунке.

Примечание: На рисунке показан датчик уровня топлива, топливный фильтр и топливный насос в сборе со стороны топливного бака.

Быстросъемный штуцер

Подсоедините быстросъемный штуцер топливной трубки следующим образом:

1. Проверьте, не поврежден ли штуцер и не попали ли в него посторонние частицы.

2. Отцентрируйте штуцер с трубкой, затем вставьте штуцер под прямым углом в трубку до щелчка.

3. После подсоединения убедитесь, что соединение надежное, выполнив следующие операции:

• Проведите визуальную проверку и убедитесь, что оба выступа защелкнулись в штуцере.

• Потяните за трубку и штуцер и проверьте надежность соединения.

Крышка смотрового лючка

Перед установкой крышки убедитесь, что на установочном участке нет утечек топлива. См. ниже.

1. Установите крышку смотрового лючка меткой переда (стрелкой) в сторону переда автомобиля.

2. Зафиксируйте зажимы, повернув их против часовой стрелки.

РАЗБОРКА

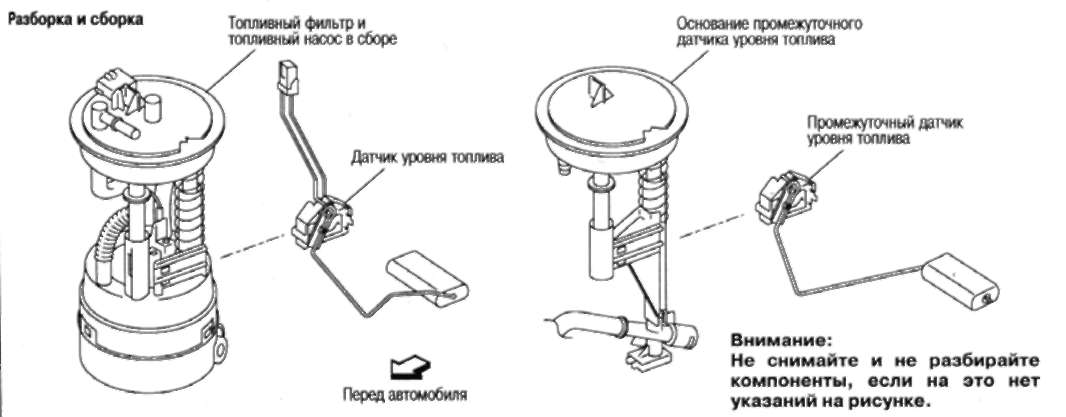

Со стороны датчика уровня топлива, топливного фильтра и топливного насоса в сборе

1. Отсоедините разъем.

2. Снимите датчик уровня топлива (1) следующим образом:

Внимание: Не повредите датчик уровня топлива.

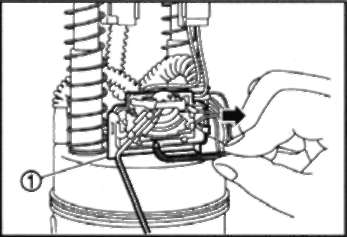

b. Отжав защелку, выньте датчик уровня топлива в направлении, указанном стрелкой.

Со стороны промежуточного датчика уровня топлива в сборе Снимите датчик уровня топлива (1) следующим образом:

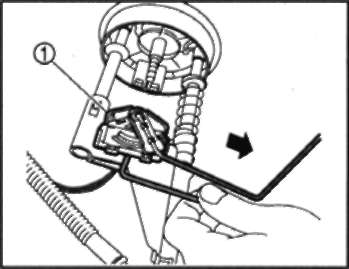

• При помощи Г-образного металлического прутка или эквивалентного инструмента отожмите защелку на участке крепления промежуточного датчика уровня топлива.

Внимание: Не повредите промежуточный датчик уровня топлива.

• Отжав защелку, выньте промежуточный датчик уровня топлива в направлении, указанном стрелкой.

СБОРКА

Установите датчик уровня топлива следующим образом:

• Вставляйте, пока не услышите щелчок и не ощутите фактич. зацепление.

• После установки потяните в противоположном направлении (направлении снятия) и убедитесь, что он не вынимается.

Проверка после установки

Проверьте, нет ли утечек топлива, выполнив следующие операции:

1. Поверните ключ зажигания в положение «ON» (не запуская двигатель). Создав давление в топливопроводах, проверьте, нет ли утечек топлива на стыках.

2. Запустите двигатель. Увеличивая обороты двигателя, снова проверьте, нет ли утечек топлива на стыках топливопроводов.
