СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ HR16DE (С EURO-OBD) - Nissan Qashqai

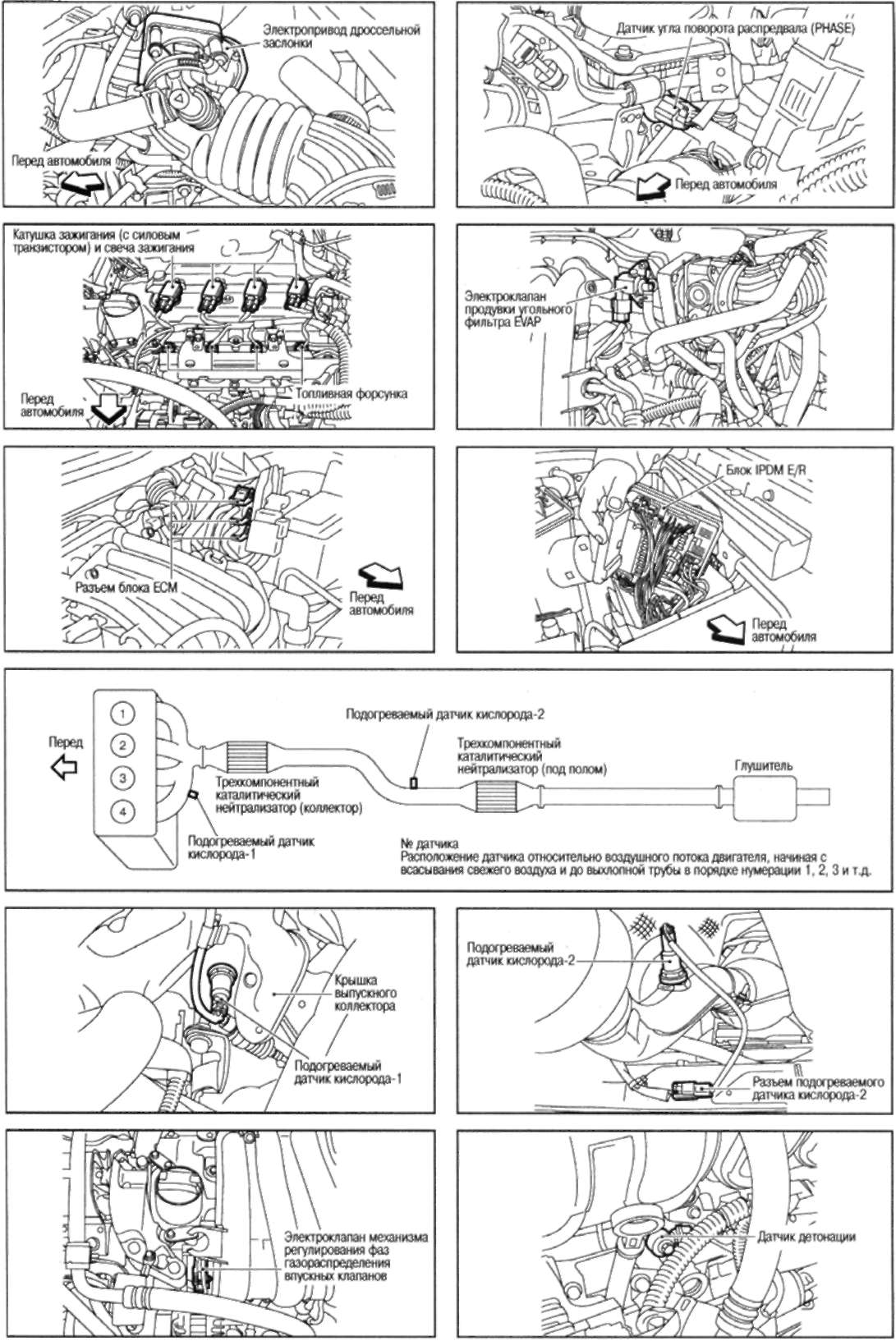

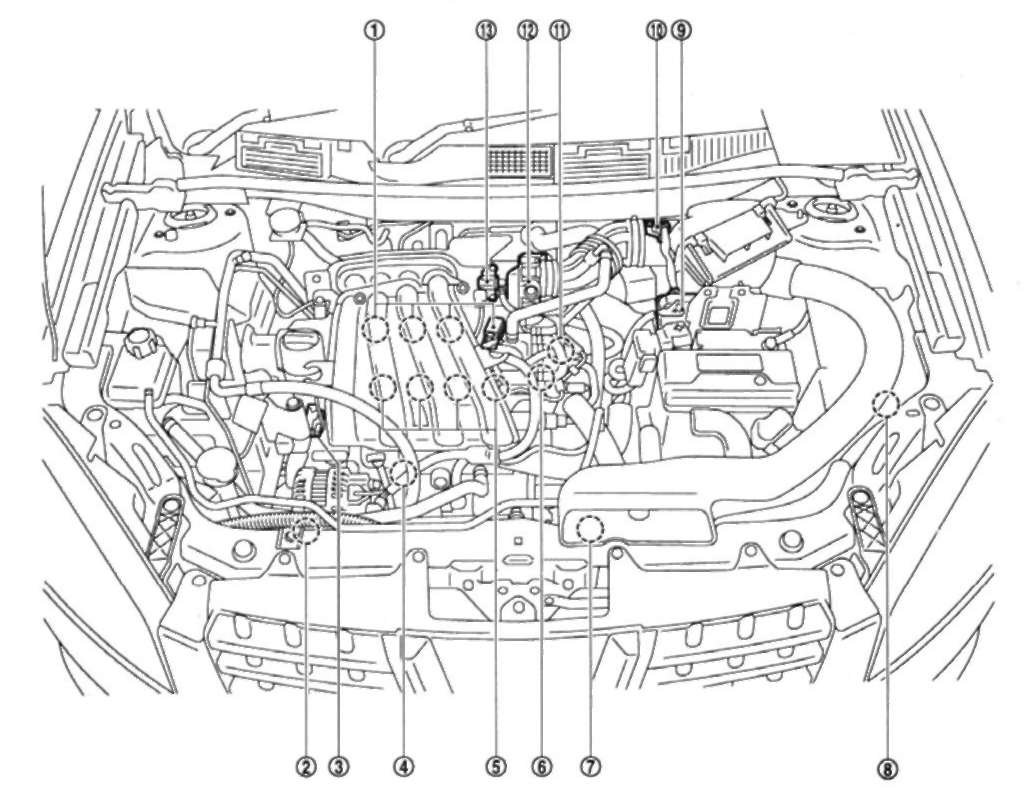

КОМПОНЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ HR16DE (С EURO-OBD) - Nissan Qashqai

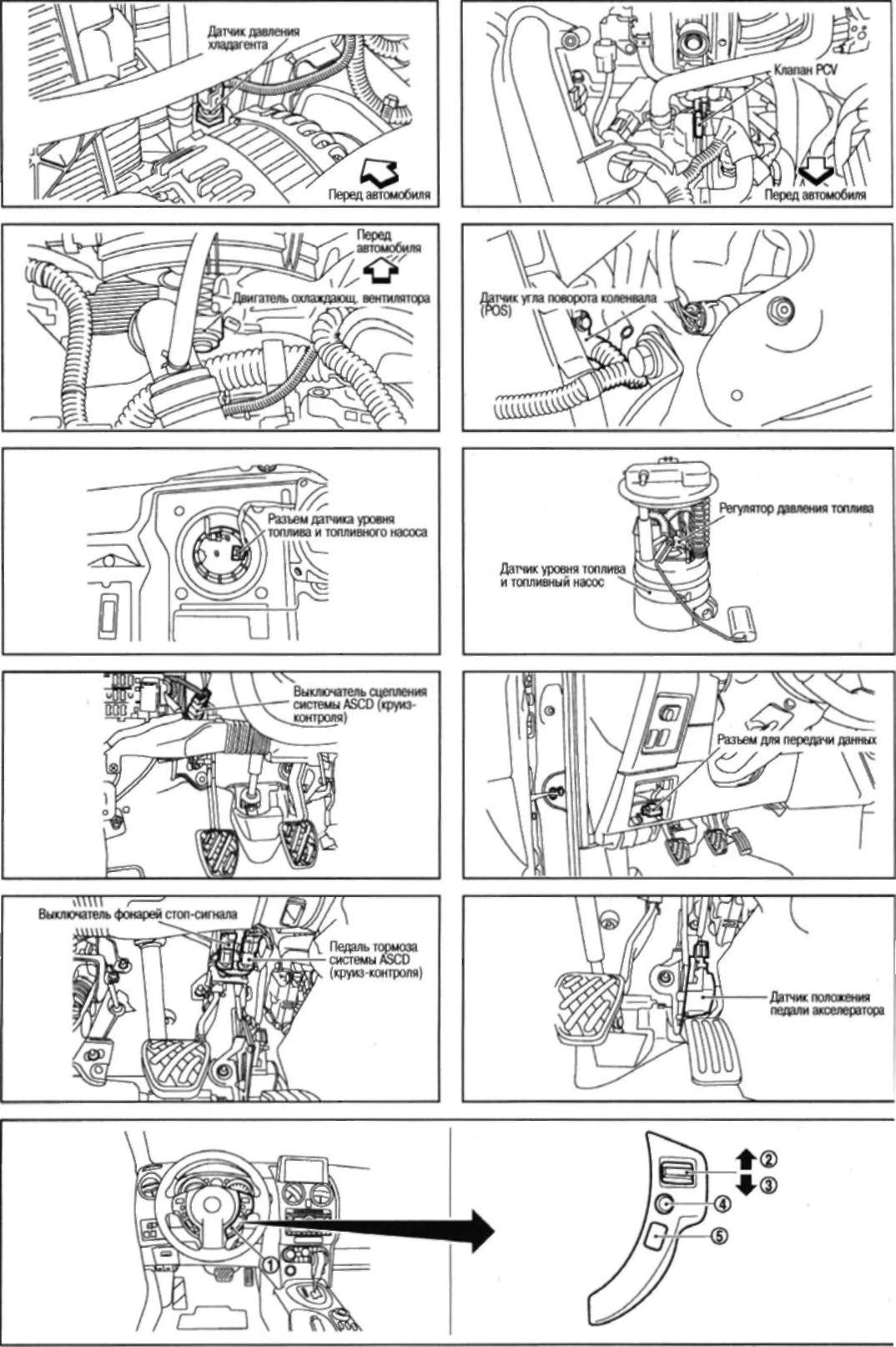

2. Датчик давления хладагента

3. Электроклапан механизма регулирования фаз газораспределения впускных клапанов

4. Датчик детонации

Датчик угла поворота коленвала (POS)

5. Топливная форсунка

6. Датчик угла поворота распредвала (PHASE)

7. Двигатель охлаждающего вентилятора

8. Блок IPDM E/R (микропроцессорный распределительный блок питания в моторном отсеке)

9. Блок ЕСМ

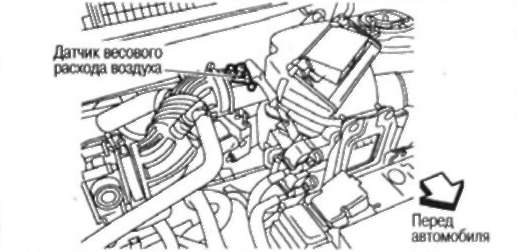

10. Датчик весового расхода воздуха (сдатчиком температуры всасываемого воздуха)

11. Датчик температуры охлаждающей жидкости двигателя

12. Электропривод дроссельной заслонки (со встроенным датчиком угла открытия и электродвигателем дроссельной заслонки)

13. Электроклапан продувки угольного фильтра EVAP

                                src=000/5-15.jpg
 alt=

 width=

 width=

1. Кнопки круиз-контроля на рулевом колесе

2. Кнопка «CANCEL»

3. Кнопка «RESUME/ACCELERATE»

4. Кнопка «SET/COAST»

5. Кнопка «MAIN»
