СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ MR20DE - Nissan Qashqai

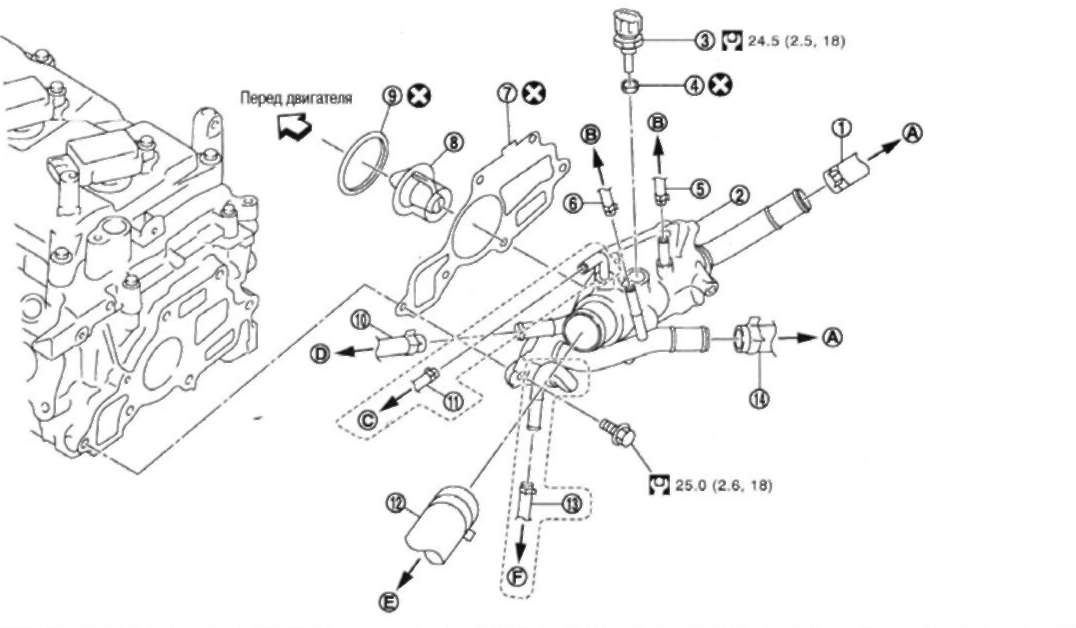

ВЫПУСКНОЙ ПАТРУБОК ДВИГАТЕЛЯ MR20DE - Nissan Qashqai







2. Выпускной патрубок

3. Датчик температуры охлаждающей жидкости двигателя

4. Шайба

5. Водяной шланг

6. Водяной шланг

7. Прокладка

8. Водяной распределительный клапан

9. Резиновое кольцо

10. Водяной шланг

11. Шланг бачка (на моделях с МКП)

12. Шланг радиатора (верхний)

13. Водяной шланг (на моделях с вариатором)

14. Шланг отопителя

A. К отопителю

B. К электроприводу дроссельной заслонки

C. К бачку

D. К масляному радиатору

E. К радиатору

F. К радиатору жидкости CVT





СНЯТИЕ

1. Слейте охлаждающую жидкость из радиатора. См. выше.

Внимание:

• Выполняйте эту операцию, когда двигатель холодный.

• Не проливайте охлаждающую жидкость двигателя на приводной ремень.

2. Отсоедините шланг радиатора (верхний). См. выше.

3. Отсоедините разьем электропроводки от датчика температуры охлаждающей жидкости двигателя.

4. Отсоедините шланг бачка (на моделях с МКП).

5. Отсоедините водяные шланги и шланги отопителя.

6. Снимите выпускной патрубок.

7. При необходимости выверните датчик температуры охлаждающей жидкости двигателя из выпускного патрубка.







УСТАНОВКА

УСТАНОВКА

Установка выполняется в порядке, обратном снятию, с учетом следующего:

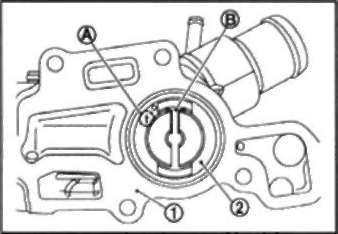

Водяной распределительный клапан

• Устанавливайте клапан так, чтобы фланцевые части (А) клапана надежно закрепились по всему периметру внутри резинового кольца (1).





ПРОВЕРКА ПОСЛЕ СНЯТИЯ

ПРОВЕРКА ПОСЛЕ СНЯТИЯ

Внимание: Чтобы не обжечься во время проведения проверки, наденьте защитную одежду.

Водяной распределительный клапан

• Привяжите нитку (А) так, чтобы она закрепилась за клапан водяного распределительного клапана (1). Полностью погрузите его в емкость (В) с водой. Подогрейте, встряхивая.

• Продолжайте нагревать. Проверьте высоту подъема при полном открывании.

Примечание: Стандартная температура высоты подъема при полном открывании водяного распределительного клапана - справочное значение.

• После проверки высоты подъема при полном открывании уменьшите температуру воды и проверьте температуру закрывания клапана.

Стандарт: См. ниже раздел «Технические данные и спецификации».

• Если при закрывании клапана при нормальной температуре наблюдаются отклонения от нормы или измеренные значения отличаются от нормы, замените водяной распределительный клапан.





ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

• Проверьте, затянута ли крышка на бачке.

• Проверьте, нет ли утечек охлаждающей жидкости при помощи переходника и насоса (специнструмент: M.S.554-07). См. выше.

• Запустите двигатель и прогрейте его. Проведите визуальную проверку и убедитесь, нет ли утечек охлаждающей жидкости.
