СНЯТИЕ

1. Слейте охлаждающую жидкость из радиатора. См. выше.

Внимание:

• Выполняйте эту операцию, когда двигатель холодный.

• Не проливайте охлаждающую жидкость двигателя на приводной ремень.

2. Снимите защитную накладку переднего крыла (правого).

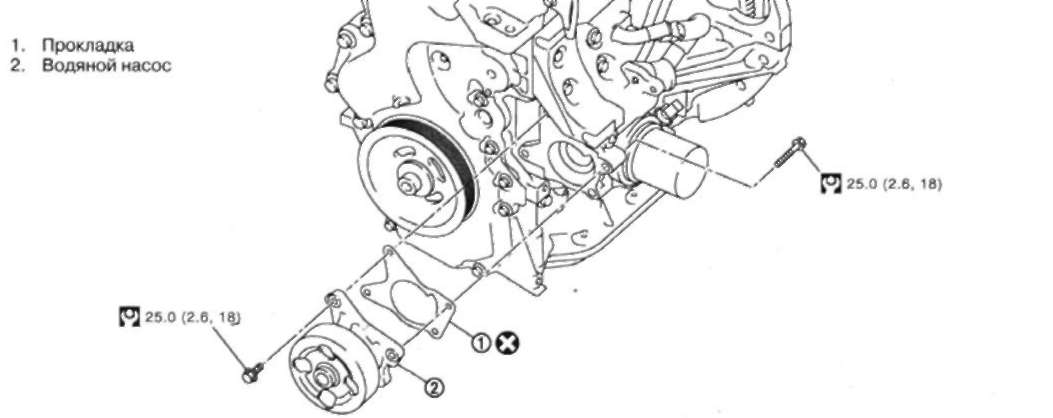

3. Снимите водяной насос.

• Из блока цилиндров польется охлаждающая жидкость, поэтому подставьте емкость.

Внимание:

• Не допускайте соприкосновения лопастей водяного насоса с другими компонентами.

• Водяной насос разборке не подлежит и должен заменяться в сборе.

УСТАНОВКА

Установка выполняется в порядке, обратном снятию.

ПРОВЕРКА ПОСЛЕ СНЯТИЯ

• Проведите визуальную проверку и убедитесь, что на корпусе и лопасти водяного насоса (А) нет значительного загрязнения или ржавчины.

• При необходимости замените водяной насос в сборе.

ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

• Проверьте, затянута ли крышка на бачке.

• Проверьте, нет ли утечек охлаждающей жидкости при помощи переходника и насоса (специнструмент: M.S.554-07). См. выше.

• Запустите двигатель и прогрейте его. Проведите визуальную проверку и убедитесь, нет ли утечек охлаждающей жидкости.
