СНЯТИЕ
1. Снимите воздуховод (впускной). См. главу МЕХАНИЧЕСКАЯ ЧАСТЬ
ДВИГАТЕЛЯ.
2. Отсоедините разъем от резистора и двигателя вентилятора и
сдвиньте электропроводку в сторону.
3. Снимите охлаждающий вентилятор в сборе.
Внимание: Не повредите и не
поцарапайте сердцевину радиатора.
УСТАНОВКА
Установка выполняется в порядке, обратном снятию, с учетом
следующего:
Внимание: В случае замены
пользуйтесь только фирменными крепежными болтами кожуха вентилятора
и соблюдайте момент затяжки (во избежание повреждения радиатора) (на
моделях с МКП).
Примечание: Управление охлаждающим
вентилятором осуществляется блоком ЕСМ.

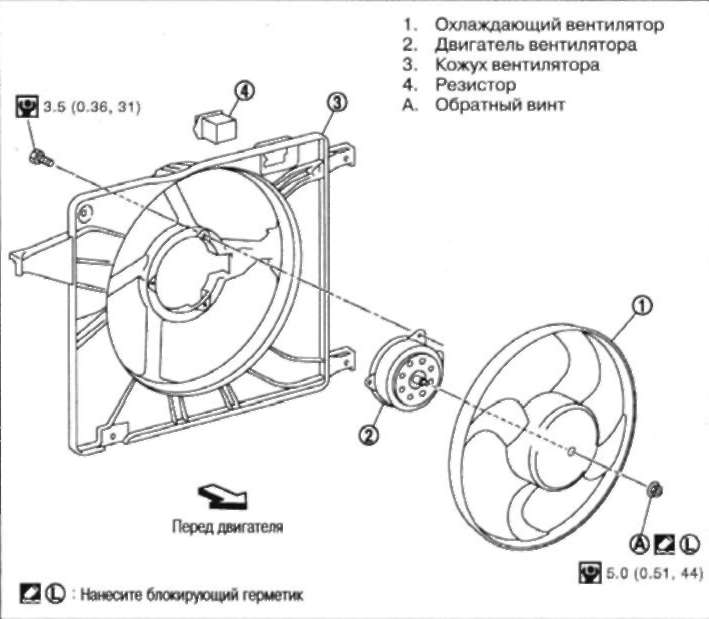

РАЗБОРКА
1. Выньте резистор из кожуха вентилятора.
Внимание: Обращайтесь с резистором
осторожно, не роняйте и не ударяйте его.
2. Открутите крепежные гайки охлажд. вентилятора и снимите
вентилятор.
Внимание: Обратный винт применяется
для крепежной гайки вентилятора. При снятии или установке вращайте
винт в направлении, противоположном направлению вращения обычного
винта.
3. Снимите двигатель вентилятора
СБОРКА
• Сборка выполняется в порядке, обратном разборке.
• Нанесите блокирующий герметик на вал двигателя вентилятора.
ПРОВЕРКА ПОСЛЕ РАЗБОРКИ
Охлаждающий вентилятор
• Проверьте, нет ли трещин или искривления.
• При обнаружении отклонений от нормы замените охлажд. вентилятор.
