Nissan Juke F15. Manual - part 1110





CLIP LIST

SE-5

< PREPARATION >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

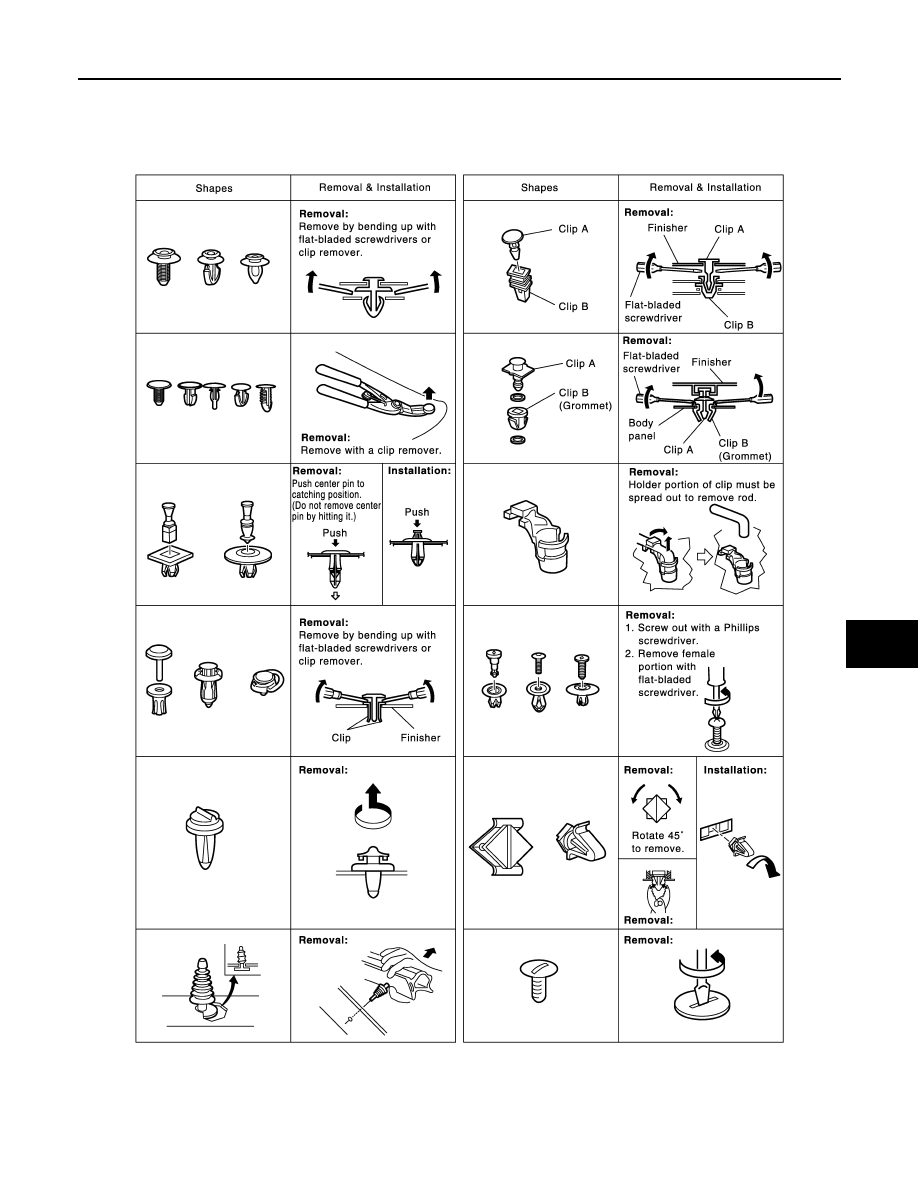

CLIP LIST

Clip List

INFOID:0000000012196871

JMJIA3734GB

SE-6

< SYSTEM DESCRIPTION >

COMPONENT PARTS

SYSTEM DESCRIPTION

COMPONENT PARTS

HEATED SEAT SYSTEM

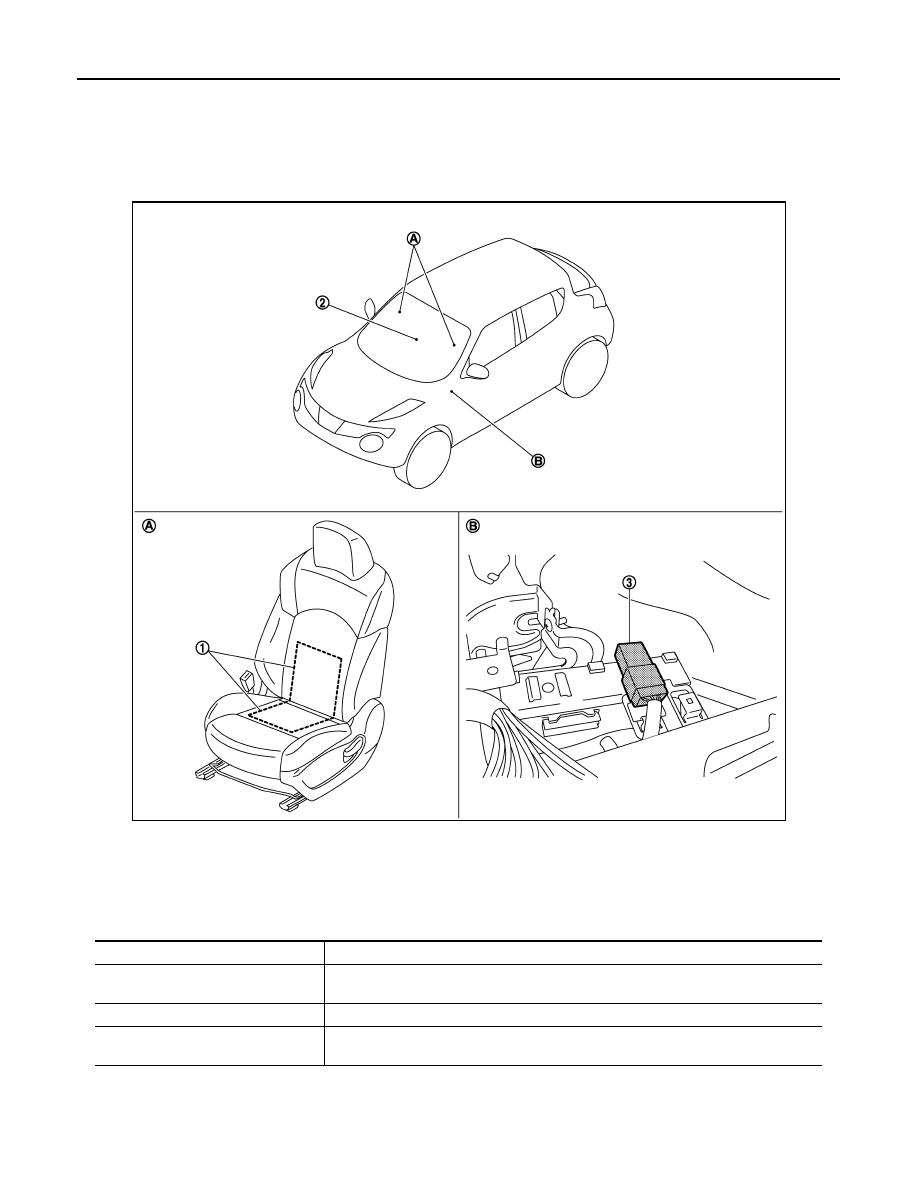

HEATED SEAT SYSTEM : Component Parts Location

INFOID:0000000012196872

HEATED SEAT SYSTEM : Component Description

INFOID:0000000012196873

JMJIA4703ZZ

1.

Seat heater

2.

Heated seat switch

3.

Heated seat relay

A.

Front seat

B.

Front LH of passenger room

Item

Function

Heated seat switch

Supplies power supply to heated seat and operates switching of HI/LO of heated seat
and ON/OFF of the system

Seat heater

Built-in in seat, the heater operates with the power supplied by heated seat switch

Heated seat relay

Supplies power to the heated seat switch in accordance with the key switch position that
is ON or START

SYSTEM

SE-7

< SYSTEM DESCRIPTION >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

SYSTEM

HEATED SEAT SYSTEM
HEATED SEAT SYSTEM : System Description

INFOID:0000000012196874

Heated seat is a system that operates when ignition switch is in ON position.

HEATER OPERATION

• When the heated seat switch is ON, seat cushion heater and seat back heater operate.

• Temperature of seat can be adjusted by operating on heated seat switch.

SE-8

< WIRING DIAGRAM >

HEATED SEAT SYSTEM

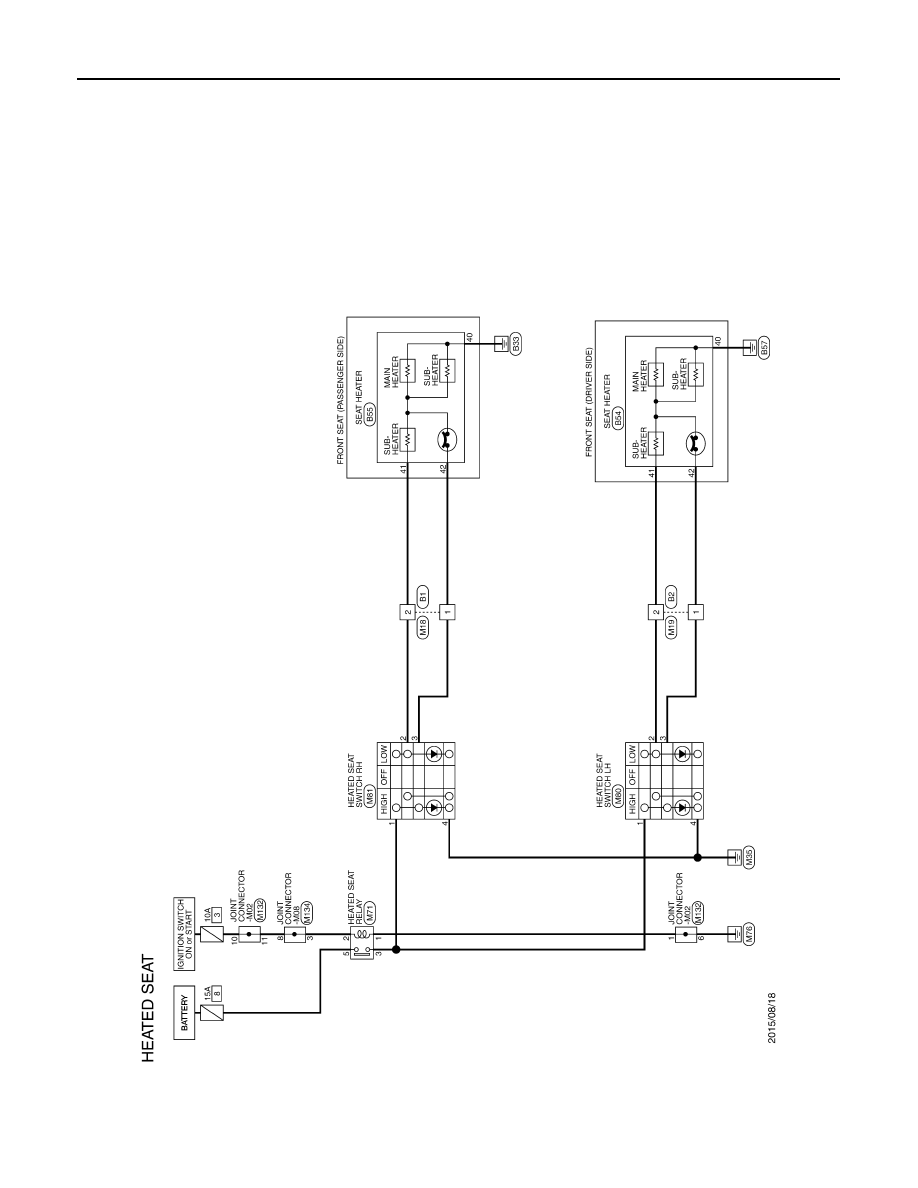

WIRING DIAGRAM

HEATED SEAT SYSTEM

Wiring Diagram

INFOID:0000000012196875

JRJWD2999GB
