Nissan Juke. Система кондиционирования

Технические данные и спецификация

Компрессор

Модель компрессора кондиционера	CALSONIC KANSEI CR-08b
Тип	Лопастный
Производительность, см³/об Максимальная	63
Направление вращения	По часовой стрелке (вид со стороны муфты)
Приводной ремень	Поликлиновой
Зазор между диском и шкивом, мм	0.3-0.6

Смазка системы кондиционирования воздуха

Наименование		Масло для систем кондиционирования типа R (DH-PR)
Емкость, мл	Общая системы	120
Емкость, мл	Количество масла, заправленное в компрессор (запасная часть)	120

Хладагент

Тип		HFC-134a(R-134a)
Заправочное количество, кг	Версии с полным приводом (4WD)	0.40
Заправочное количество, кг	Версии с передним приводом (2WD)	0.45

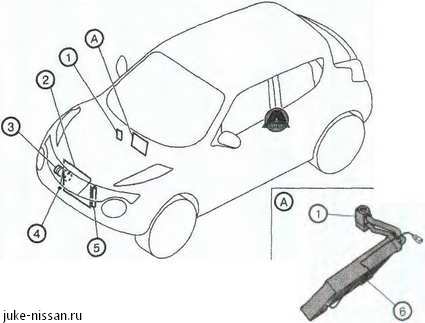

1. Расширительный клапан. 2. Конденсатор. 3. Компрессор. 4. Датчик давления хладагента. 5. Ресивер. 6. Испаритель. А. Встроено в блок климатической установки в сборе.

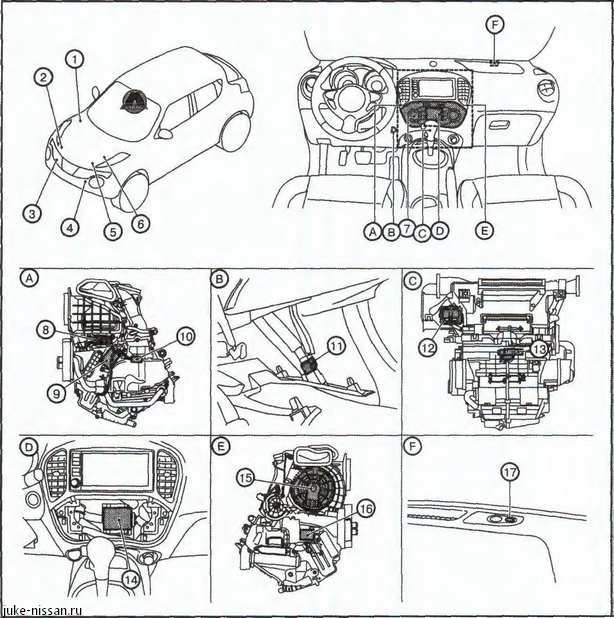

1. Блок управления кузовными электросистемами. 2. Электромагнитная муфта. 3. Датчик давления хладагента. 4. Датчик температуры окружающей среды. 5. Электронный блок управления двигателем. 6. Микропроцессорный распределительный блок питания в моторном отсеке (IPDM). 7. Блок многофункционального дисплея. 8. Привод впускной заслонки. 9. Привод смесительной заслонки. 10. Впускной датчик 11. Датчик салона автомобиля. 12. Транзистор питания. 13. Вытяжной вентилятор. 14. Реле системы кондиционирования автомобиля. 15. Мотор вентилятора. 16. Привод заслонки выбора режимов. 17. Датчик солнечного света. А, Левая часть блока климатической установки. В. Нижняя левая облицовка приборной панели смята. С. Тыльная часть блока климатической установки. D. Блок многофункционального дисплея снят. В. Правая часть блока климатической установки. F. Правая часть панели переключателей.ну.

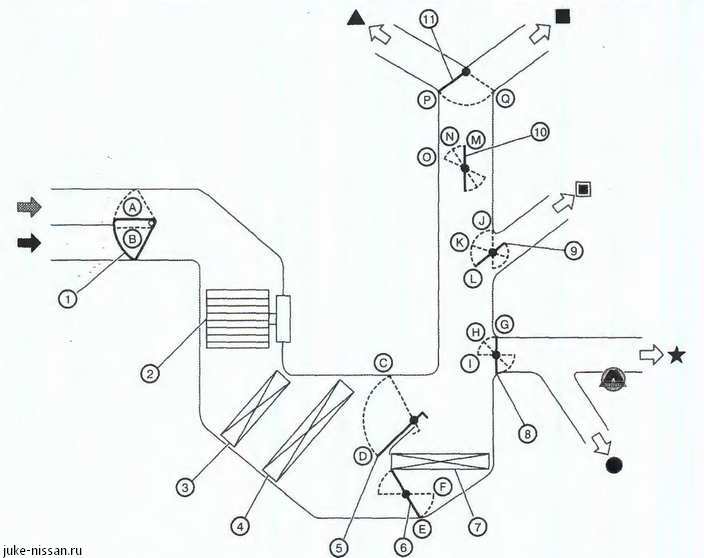

1. Впускная заслонка. 2. Мотор вентилятора. 3. Фильтр системы кондиционирования. 4. Испаритель. 5. Верхняя заслонка смесительной камеры 6. Нижняя заслонка смесительной камеры. 7. Сердечник отопителя. 8. Заслонка воздуховода в область ног. 9. Боковая вентиляционная заслонка. 10. Заслонка вспомогательного обдува окон. 11. Центральная вентиляционная и обдувочная заслонка.ну.

Для выполнения любых работ, связанных с системой кондиционирования, необходимо специальное оборудование - станция для удаления и зарядки хладагента. При проведении работ необходимо строго следовать инструкциям завода-изготовителя оборудования для работы с системой кондиционирования.

Перед началом проведения любых работ, связанных с контуром хладагента, необходимо внимательно ознакомиться с разделом «Меры предосторожности».

Специальный инструмент и приспособления для ремонта кондиционера и отопителя

Специальным инструмент	Иллюстрация	Назначение
Съемники		Снятие зажимов, фиксаторов и металлических клипс
KV99106700 Ключ для дисков муфты компрессора		Отворачивание гайки вала компрессора и диска муфты
KV99106200 Приспособление для установки шкива		Установка шкива
(J-43926) Комплект для обнаружения утечек хладагента при помощи красителя В комплект входят: (J-42220) Ультрафиолетовая лампа и очки для защиты от ультрафиолетовых лучей (J-41459) Инструмент для ввода красителя в систему хладагента HFC134a (R134a) Используйте с J41447, бутылки емкостью 1/4 унции (J-41447) Флуоресцентная краска для обнаружения утечек хладагента HFC134a (Ri34a) (В коробке 24 шт. по 1/4 унции) (J-43872) Очиститель красителя хладагента		Источник питания: Постоянный ток, 12 В (клеммы аккумуляторной батареи)
(J-42220) Ультрафиолетовая лампа и очки защиты от ультрафиолетовых лучей		Источник питания: Постоянный ток, 12 В (клеммы аккумуляторной батареи) Для проверки утечек хладагента из систем кондиционирования, заправленных флуоресцентным красителем. В комплект входят: ультрафиолетовая лампа и очки защиты от ультрафиолетовых лучей
(J-41447) Флуоресцентная краска для обнаружения утечек хладагента HFC134a (R134a) (В коробке 24 шт. по 1/4 унции)		Применение: для хладагента HFC134a (R134a) и масла PAG Емкость: бутылка емкостью 1/4 унции (7,4 куб. см) включает самоклеящиеся идентификационные таблички, предназначенные для наклеивания на детали системы после заправки ее красителем.
(J-41459) Инструмент для ввода красителя в систему хладагента HFC134a (R134a) Использовать с J41447, бутылки емкостью 1/4 унции		Для введения в систему кондиционирования 1/4 унции флуоресцентного красителя для определения утечек.
(J-43872) Очиститель красителя хладагента		Для очистки подтеков красителя.
Заправочное оборудование по переработке/замене хладагента (ACR4)		Назначение: Переработка, замена и заправка хладагента
Электрический детектор утечек в системе кондиционирования		Источник питания: Постоянный ток, 12 В (клеммы аккумуляторной батареи)
Комплект манометров (с шлангами и фитингами)		Идентификация: Измерительный прибор показывает давление хладагента HFC134a (R134a).
Сервисные шланги • Шланг высокого давления • Шланг высокого давления • Сервисный шланг		Цвет шланга: • Шланг низкого давления: синий с черной полосой • Шланг высокого давления: красный с черной полосой • Сервисный шланг: желтый с черной полосой или зеленый с черной полосой Фитинг шланга со стороны измерительного прибора: 1/2” -16 ACME
Сервисные фитинги • Фитинг шланга высокого давления • Фитинг шланга низкого давления		Фитинг шланга со стороны сервисного шланга: Фитинг М14 - 1,5, дополнительный или постоянно закрепленный.
Весы для хладагента		Измерение массы хладагента Размер выводов: резьба ACME 1/2"-16.
Вакуумный насос (со встроенным изолирующим клапаном)		Емкость: Производительность: 113 л/мин. Степень фильтрации: 20 микрон. Заправочная емкость масла: 482 г. Размер выводов: резьба ACME 1/2’-16.
Хладагент HFC134a (R134a)		Цвет емкости: светло-синий Маркировка емкости: Хладагент HFC134a(R134a) Размер фиттинга: Большая емкость 1/2”16 ACME
Масло типа S систем кондиционера Nissan (DH-PS)		Тип: Масло на основе полигликолей (PAG), типа S (DH-PS) Применение: Поршневые компрессоры с качающейся пластиной (только Nissan), для хладагента HFC134a(R134a). Объем: 40 мл (1,4 жидкой унции)
