Nissan Juke. Снятие центральной консоли

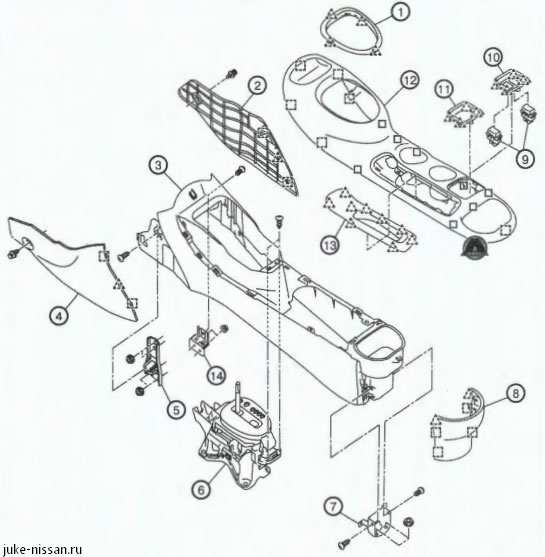

Версии с вариатором (CVT): 1. Облицовка индикатора консоли. 2. Правая нижняя крышка приборной панели. 3. Центральная консоль в сборе. 4. Левая нижняя крышка приборной панели. 5. Стойка приборной панели. 6. Рычаг селектора вариатора в сборе. 7. Задний кронштейн консоли, 8. Задняя облицовка консоли. 9. Выключатели подогрева сидений. 10. Облицовка переключателей консоли. 11. Облицовка переключателей консоли. 12. Облицовка консоли в сборе. 13. Облицовка консоли. 14. Передний кронштейн консоли.

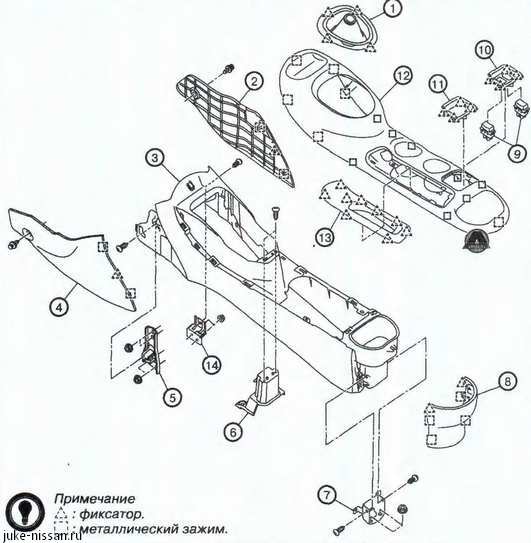

Версии с механической трансмиссией: 1. Пыльник консоли. 2. Правая нижняя крышка приборной панели. 3. Центральная консоль в сборе. 4. Левая нижняя крышка приборной панели. 5, Стойка приборной панели. 6. Центральный кронштейн консоли. 7. Задний кронштейн консоли. 8. Задняя облицовка консоли. 9. Выключатели подогрева сидений. 10. Облицовка выключателей консоли. 11. Облицовка выключателей консоли. 12. Облицовка консоли в сборе. 13. Облицовка консоли. 14. Передний кронштейн консоли.

Для снятия облицовки консоли:

1. Поместить рычаг селектора в нейтральное положение.

2. Ослабить натяжение троса стояночного тормоза, отвернув регулировочную гайку торцевым ключом.

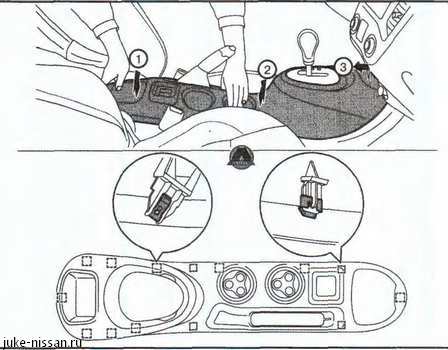

3. Поднять облицовку консоли в сборе в указанной на рисунке последовательности и снять в направлении назад.
