Nissan Juke. Центральные (контрольные) метки кузова

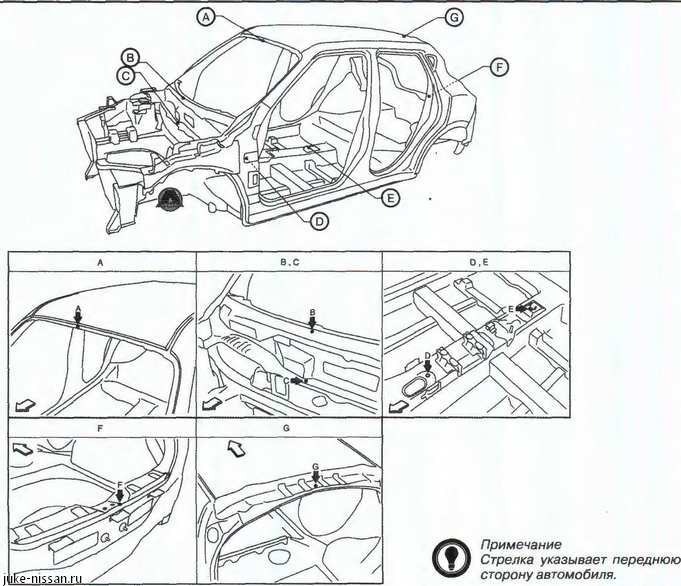

Центральные метки расположены на каждой части кузова для определения центра автомобиля. При восстановлении деталей, поврежденных в результате столкновения, способного нарушить геометрию автомобиля (элементы, стойки и т.п.), проведение более точного и эффективного ремонта возможно только при использовании данных меток со спецификацией кузовных размеров.

Точка	Участок	Метка
А	Передняя часть крыши	Насечка
В	Верхняя часть капота	Насечка
С	Верхняя часть перегородки	Насечка
D	Усиливающий элемент рычага переключения коробки передач	Отверстие Ø 16 мм
Е	Усиливающий элемент стояночного тормоза	Отверстие Ø 12 мм
F	Задняя панель	Выступ
G	Задняя часть крыши	Насечка
