Nissan Juke. Контрольные геометрические размеры кузова

Все приведенные на иллюстрациях размеры являются реальными (не проекционными).

При использовании приспособления для обмеров кузова, отрегулировать оба указателя на одинаковую длину. Убедиться в отсутствии посторонних люфтов в приспособлении.

• При использовании рулетки убедиться в отсутствии её растяжений, скручиваний или перегибов.

• Измерения должны проводиться от центра монтажных отверстий.

• Значения, отмеченные «*», указывают на то, что они соответствуют измерениям, проведенным с другой стороны автомобиля по симметричным меткам.

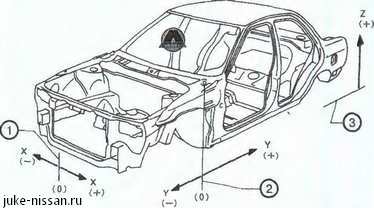

• Координаты мерных меток приведены в стандартной системе измерения по осям "X", "V" и "Z".

• Ось «Z» - воображаемая базовая линия (200 мм ниже базисной линии («0Z» на чертеже)).


1. Центр автомобиля. 2. Центр передней оси. 3. Воображаемая основная линия.

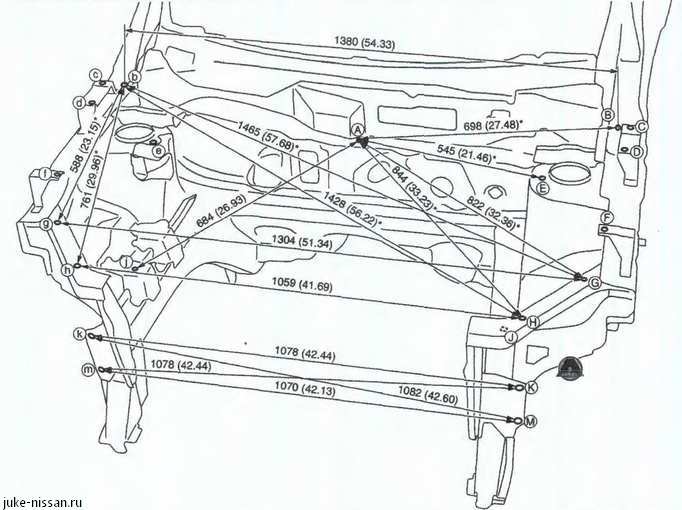

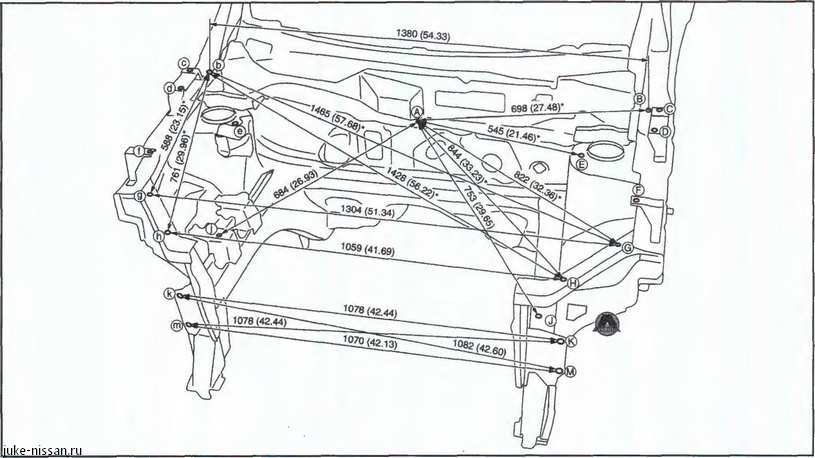

Моторный отсек

Параметры, отмеченные * симметричны для правой и левой сторон автомобиля.

Белая стрелка указывает в сторону передней части автомобиля.

Размеры указаны в миллиметрах, а в скобках приведены значения в дюймах.

Версии с приводом на передние колеса (2WD)

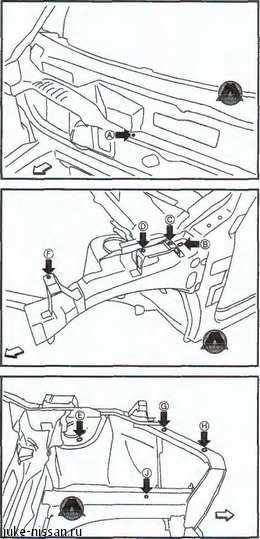

Неуказанные размеры

Точки измерения Размер Точки измерения Размер Точки измерения Размер Точки измерения Размер
А-С 729 (28.70)* A-J 673 (26.50) С-с 1441 (56.73) F-f 1366 (53.78)
A-D 729 (28.70)* В-Е 298(11.73)* D-d 1429 (56.26) G-h 1192 (46.93)*
A-F 798 (31.42)* В-е 1233 (48.54)* Е-е 1037 (40.83) J-j 965 (37.99)

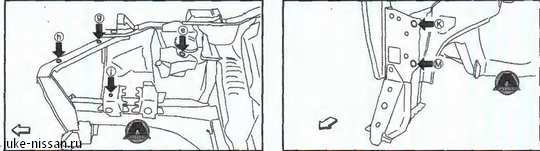

Точка Описание
А Центральная метка кузова - насечка верхней части перегородки
В, b Центр установочного отверстия навеса капота (14x10 мм)
С, с, F, f Центр установочного отверстия переднего крыла (Ø 7 мм)
D,d Центр установочного отверстия передней комбинированной фары головного освещения (Ø 7 мм)
Е, е Центр установочного отверстия передней стойки 16x10 мм
G, g, Н, h Центр установочного отверстия верхней опоры радиатора: G. g: Ø 12 мм H, h: 14x12 мм
J Центр отверстия передней боковой балки (Ø 7 мм)
j Центр отверстия монтажного кронштейна двигателя (Ø 11 мм)
К, k, М, m Центр установочного отверстия стойки переднего бампера (Ø 15 мм)

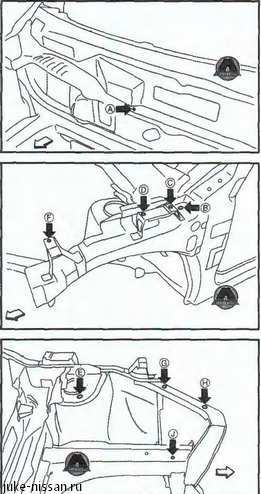

Версии с полным приводом (4WD)





Неуказанные размеры

Точки измерения Размер Точки измерения Размер Точки измерения Размер Точки измерения Размер
А-С 729 (28.70)* В-Е 298(11.73)* D-d 1429 (56.26) G-h 1192 (46.93)*
A-D 729 (28.70)* В-е 1233 (48.54)* Е-е 1037 (40.83) J-j 958 (37.72)
A-F 798 (31.42)* С-с 1441 (56.73) F-f 1366 (53.78)

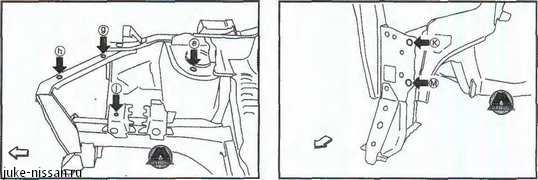

Точка Описание
А Центральная метка кузова - насечка верхней части перегородки
В, b Центр установочного отверстия навеса капота (14x10 мм)
С, с, F, f Центр установочного отверстия переднего крыла (Ø 7 мм)
D, d Центр установочного отверстия передней комбинированной фары головного освещения (Ø 7 мм)
Е, е Центр установочного отверстия передней стойки 16x10 мм
G, g, Н, h Центр установочного отверстия верхней опоры радиатора: G, g: Ø 12 мм H, h: 14x12 мм
J Центр отверстия передней боковой балки (Ø 7 мм)
j Центр отверстия монтажного кронштейна двигателя (Ø 11 мм)
К, k, М, m Центр установочного отверстия стойки переднего бампера (Ø 15 мм;

Днище кузова

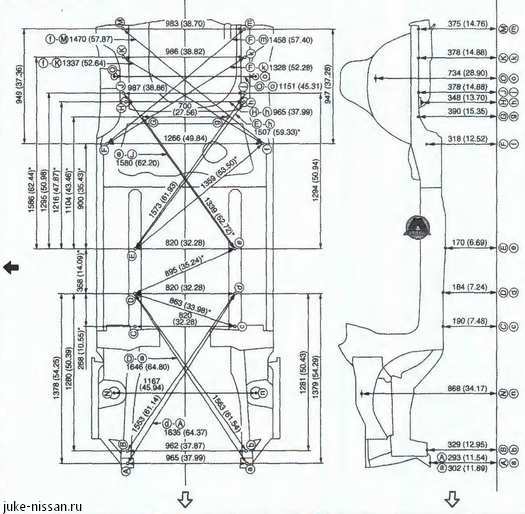

Версии с передним приводом (2WD)

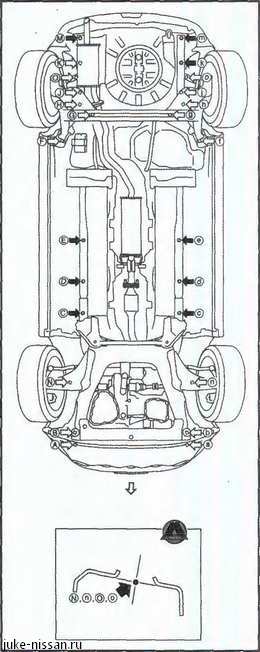

Параметры, отмеченные "*", симметричны для правой и левой сторон автомобиля. Белая стрелка указывает в сторону передней части автомобиля. Размеры указаны в миллиметрах, а в скобках приведены значения в дюймах.






Точка Координаты Описание
X Y Z
А 473.5(18.642) -557.0 (-21.929) 293.0 (11.535) Отверстие Ø 11 мм
а -491.0 (-19.331) -557.0 (-21.929) 301.9(11.886) Отверстие Ø 11 мм
в 472.4(18.598) -455.0 (-17.913) 328.9 (12.949) Отверстие Ø 16 мм
b -489.7 (-19.279) -455.0 (-17.913) 328.9 (12.949) Отверстие Ø 18 мм
С, С ±410.0 (±16.142) 547.0 (21.535) 190.2 (7.488) Отверстие Ø 16 мм
D, d ±410.0 (±16.142) 815.0 (32.087) 184.0 (7.244) Отверстие Ø 14 мм
Ее ±410.0 (±16.142) 1173.0 (46.181) 170.1 (6.697) Отверстие 14x2 мм
F, f ±633.0 (±24.921) 2032.3 (80.012) 318.0(12.520) Отверстие Ø 16 мм
G,g ±350.0 (±13.780) 2253.0 (88.701) 390.4(15.370) Отверстие Ø 11 мм
Н, h ±482.3 (±18.988) 2374.2 (93.472) 348.3 (13.713) Отверстие Ø 12 мм
J 499.5 (19.665) 2448.0 (96.378) 378.0 (14.882) Отверстие Ø 21 мм
i -487.5 (-19.193) 2448.0 (96.378) 378.0 (14.882) Отверстие Ø 21 мм
К 498.0 (19.606) 2743.0 (107.992) 378.0 (14.882) Отверстие 17x16 мм
k -487.5 (-19.193) 2743.0 (107.992) 378.0 (14.882) Отверстие 17x16 мм
M 498.0 (19.606) 2970.0(116.929) 375.4(14.779) Отверстие Ø 16 мм
m -485.1 (-19.098) 2965.8(116.764) 375.4 (14 779) Отверстие Ø 16 мм
N, n ±583.6 (±22.976) 6.6 (0.261) 868.2(34.181) Отверстие Ø 98 мм
O,o ±575.4 (±22.653) 2569.2(101 149) 734.4 (28.913) Отверстие Ø 20 мм

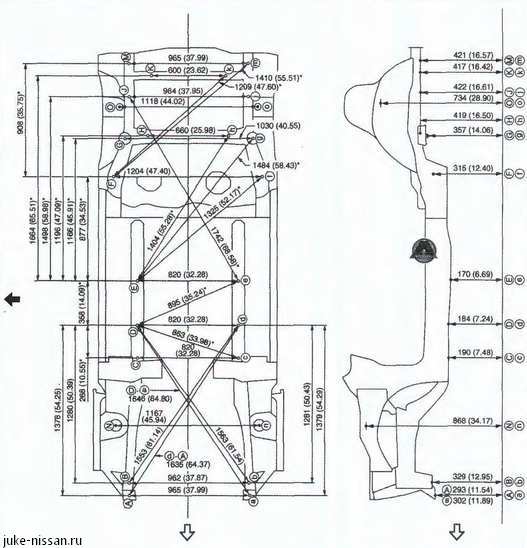

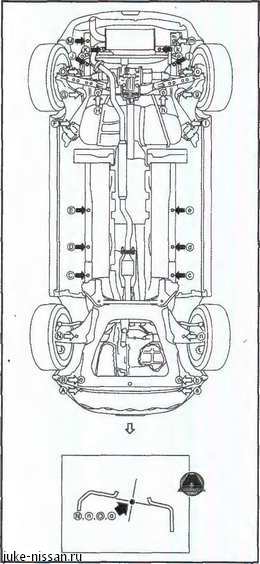

Версии с полным приводом (4WD)







Точка   Координаты   Описание
X Y Z
А 473.5 (18.642) -557.0 (-21.929) 293.0(11.535) Отверстие Ø 11 мм
а -491.0 (-19.331) -557.0 (-21.929) 301.9(11.886) Отверстие Ø 11 мм
в 472.4 (18.598) -455.0 (-17.913) 328.9 (12.949) Отверстие Ø 18 мм
b -489.7 (-19.279) -455.0 (-17.913) 328.9 (12.949) Отверстие Ø 18 мм
С, с ±410.0 (+16.142) 547.0 (21.535) 190.2 (7.488) Отверстие Ø 16 мм
D, d ±410.0 (±16.142) 815.0 (32.037) 184.0 (7.244) Отверстие Ø 12 мм
Точка Координаты Описание
X Y Z
Е е ±410.0 (±16.142) 1173.0 (46.181) 170.1 (6.697) Отверстие 14x2 мм
F, f ±601.8 (±23.693) 2016.4(79.386) 315.0(12.402) Отверстие Ø 15 мм
G,g ±515.1 (±20.279) 2318.6 (91.283) 357.2 (14.063) Отверстие Ø 12 мм
Н, h ± 330.0 (±12.992) 2339.7 (92.114) 419.0 (16.496) Отверстие 33x30 мм
J,i ±482.0 (±18.976) 2648.0 (104.252) 422.2 (16.622) Отверстие 20x6 мм
К. k ±300.0 (±11.811) 2815.0(110.827) 417.2(16.425) Отверстие 18x6 мм
М, m ±482.7 (±19.004) 2910.5(114.586) 421.4(16.591) Отверстие Ø 23 мм
N, n ±583.6 (±22.976) 6.6 (0.261) 868.2(34.181) Отверстие Ø 98 мм
O, о ±558.6 (±22.000) 2568.4(101.118) 734.4(28.913) Отверстие Ø 20 мм

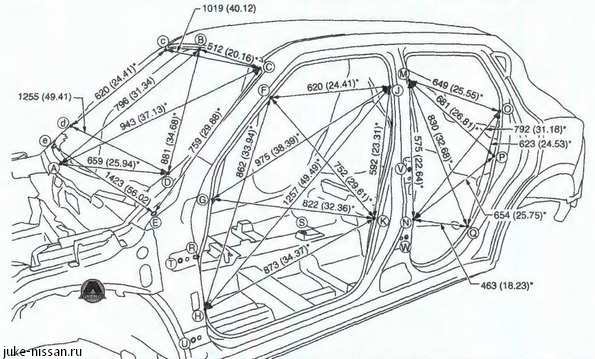

Пассажирский салон

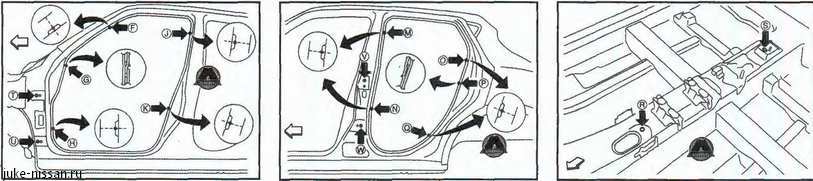

Параметры, отмеченные «*», симметричны для правой и левой сторон автомобиля. Белая стрелка указывает в сторону передней части автомобиля.

Размеры указаны в миллиметрах, а в скобках приведены значения в дюймах.





Неуказанные размеры

Точки измерения Размер Точки измерения Размер Точки измерения Размер Точки измерения Размер
А-Е 724(28.50)* H-h 1406 (55.35) N-n 1423 (56.02) R-J 1394 (54.88)*
В-Е 1028 (40.47)* H-j 1829 (72.01)* N-o 1585 (62.40)* R-K 1072 (42.20)*
C-d 1290 (50.79)* H-k 1663 (65.47)* N-p 1554(61 18)* S-M 1094 (43.07)*
С-е 1423 (55.02)* J-J 1257 (49.49) N-q 1506 (59.29)* S-N 786 (30.94)*
F-f 1222 (48.11) J-k .1463 (57.60)* O-o 1326 (52.20) S-0 1248 (49.13)*
F-h 1569 (61 77)* K-k 1425 (56.10) Oq 1518 (59.76)* S-P 1126(44.33)*
F-j 1386 (54.57)* M-m 1248 (49.13) P-p 1397 (55.00) S-0 905 (35.63)*
F-k 1519 (59.80)* M-n 1451 (5713)* G-q 1444 (56.85) T-V 1128 (44.41)*
G-g 1359 (53.50) M-o 1441 (56.73)* R-F 1104 (43.46)* T-W 1105(43.50)*
G-j 1630 (64.17)* M-p 1486 (58.50)* R-G 885 (34.84)* U-V 1204 (47.40)*
G-k 1616 (63.62)* M-q 1578 (62.13)* R-H 720 (28.35)* U-W 1091 (42.95)*





Точка Описание
А Центральная метка кузова - насечка верхней части перегородки
В Центральная метка кузова - выпуклость на краю крыши
С, с Соединительный шип снаружи боковины кузова
D, d, G, g Соединительный шип внутри передней стойки
Е, е Центр установочного отверстия навеса капота (Ø 12 мм)
F, f, Н, h Выпуклость передней стойки
J, j, К, k, М, т, N, n Выпуклость центральной стойки
О, о,Q, q Выпуклость заднего крыла
Р, p Соединительный шип снаружи задней колесной арки
R Центральная метка кузова - центр отверстия усиливающего элемента рычага переключения коробки передач (Ø 16 мм)
S Центральная метка кузова - центр отверстия усиливающего элемента рычага стояночного тормоза (Ø 12 мм)
Т, t, U, u V, V, W, w Центр установочного отверстия дверного навеса: T,t, U, u, W, w: Ø 12 мм V, v: Ø 9 мм

Задняя часть кузова




Примечание
Параметры, отмеченные
 «*», симметричны для правой и левой сторон автомобиля. Белая стрелка указывает в сторону передней части автомобиля.

Размеры указаны в миллиметрах, а в скобках приведены значения в дюймах.ну.

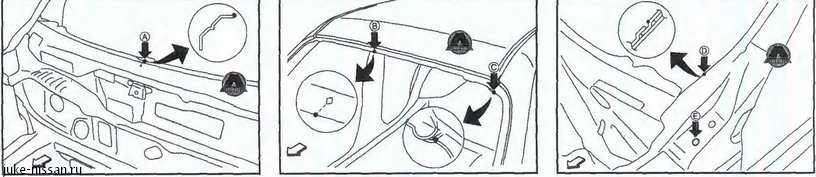

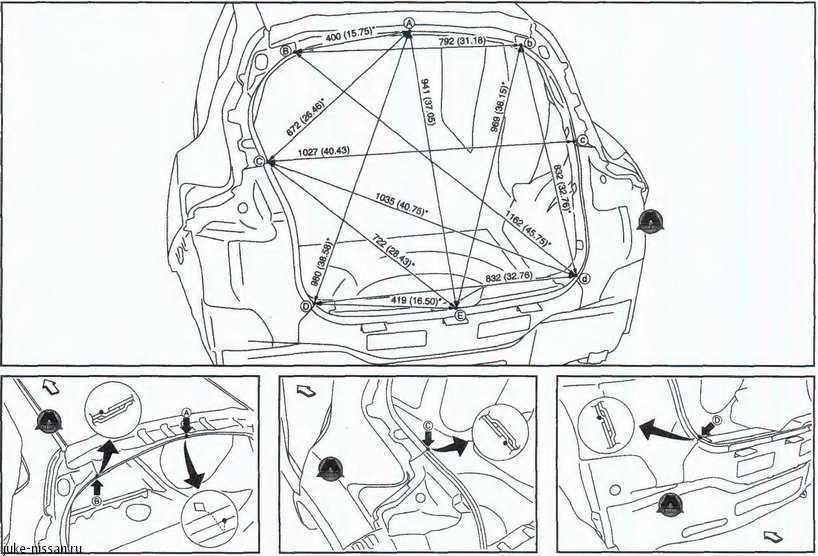

Точка Описание
А Центральная метка кузова - выпуклость на краю крыши
В, b Соединительный шип продолжения заднего крыла
С, с D, d Соединительный шип основания заднего комбинированного фонаря
Е Центральная метка кузова - выпуклость задней поперечины
