Nissan Juke. Передний стабилизатор поперечной устойчивости - замена

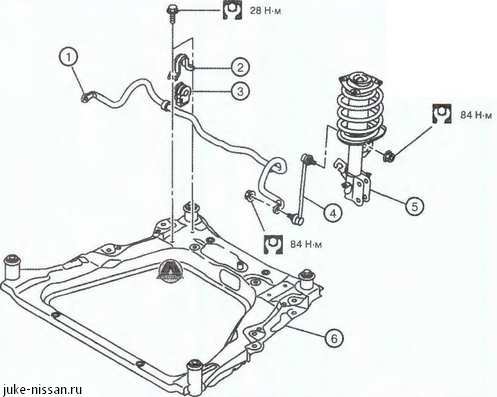

1. Штанга стабилизатора. 2. Скоба стабилизатора. 3. Втулки стабилизатора. 4. Стойка стабилизатора. 5. Стойка подвески в сборе. 6. Передний подрамник.

Снятие

1. Снять передние колеса.

2. Снять передний подрамник.

3. Снять стойки стабилизатора поперечной устойчивости.

4. Отвернуть болты крепления (указаны стрелками) скоб стабилизатора, после чего снять скобы с втулками с переднего подрамника.

5. Снять штангу стабилизатора.

Проверка после снятия

Проверить штангу стабилизатора, стойки стабилизатора, втулки и хомуты штанги стабилизатора на наличие деформаций, трещин и других повреждений. Вышедшие из строя детали заменить новыми.

Установка

Установка производится в порядке, обратном снятию, с учетом следующего:

• Установить скобу стабилизатора с втулкой так, чтобы паз (А) и разрез (В) были направлены в сторону переда автомобиля (белая стрелка на рисунке).

• Болты крепления скоб стабилизатора необходимо затягивать в указанной на рисунке последовательности.

1. Наживление. 2→3. Затяжка от руки. 4→5, Окончательная затяжка установленным моментом.

Стрелка указывает переднюю часть автомобиля.

• При установке стоек стабилизатора (1) затягивать гайку крепления, фиксируя шестигранную часть (А) со стороны стойки стабилизатора.

• Выполнить окончательную затяжку болтов и гаек на стоящем на поверхности земли автомобиле в снаряженном состоянии.

Проверка после установки

Проверить углы установки колес.
