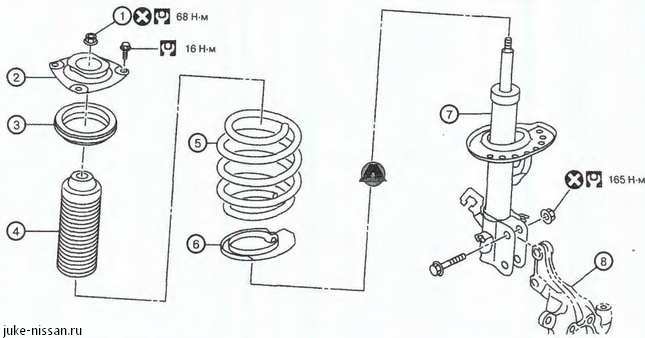

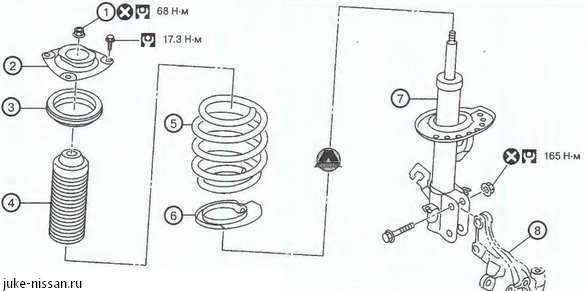

Nissan Juke. Замена амортизаторных стоек передней подвескиВерсии с передним приводом (2WD): 1. Контргайка штока амортизатора, 2. Монтажный изолятор. 3. Монтажный подшипник, 4. Буфер хода сжатия. 5. Винтовая пружина. 6. Нижнее резиновое седло. 7. Стойка. 8. Поворотный кулак.ну. Версии с полным приводом; 1. Контргайка штока амортизатора. 2. Монтажный изолятор. 3, Монтажный подшипник. 4. Буфер хода сжатия. 5. Винтовая пружина. 6. Нижнее резиновое седло. 7. Стойка. 8. Поворотный кулак. Снятие1. Снять колеса. 2. Снять фиксирующую пластину со стойки в сборе. 3. Снять датчик частоты вращения колеса (см. «Тормозная система»). 4. Снять стойку стабилизатора со стойки подвески в сборе. 5. Отвернуть болты крепления стойки подвески и гайки крепления поворотного кулака. 6. Снять втулку (А) верхней облицовки капота. Стрелка указывает переднюю часть автомобиля. 7. Отвернуть болт крепления монтажного изолятора (1), после чего снять стойку подвески в сборе. УстановкаУстановка производится в порядке, обратном снятию с учетом следующего: • Установить стойку в сборе так, чтобы идентификационная метка (А) монтажного изолятора была направле- на в переднюю сторону автомобиля, а стрелка (В) - наружу. Идентификационная метка «0» указывает правый монтажный изолятор, а метка «1» - левый. • Не использовать повторно гайку крепления стойки подвески. • Выполнить окончательную затяжку болтов и гаек в точке крепления (резиновая втулка) на незагруженном автомобиле при стоящих на поверхности земли колесах. • После замены амортизаторной стойки необходимо выполнять соответствующую процедуру утилизации старого амортизатора. Проверка после установки1. Проверить надежность подсоединения проводки датчиков. 2. Проверить углы установки колес.
