Nissan Juke. Замена трубок гидропривода сцепления

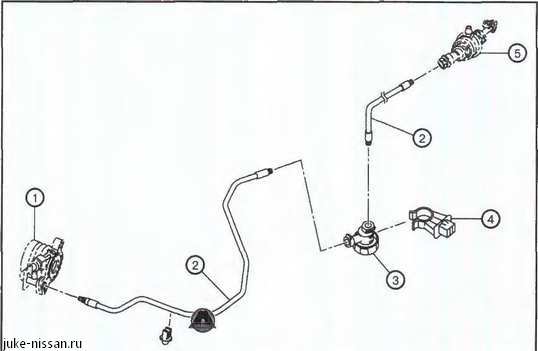

Версии с коробкой передач RS5F92RI. 1. Концентрический рабочий цилиндр сцепления. 2. Трубопровод гидропривода сцепления. 3, Демпфер гидропривода сцепления. 4. Кронштейн. 5. Главный цилиндр сцепления.ну. Версии с коробкой передач RS6F94R: 1. Концентрический рабочий цилиндр сцепления. 2. Трубопровод гидропривода сцепления. 3. Демпфер гидропривода сцепления. 4. Кронштейн. 5. Главный цилиндр сцепления.ну. Гидравлическая схема: 1. Трубопровод гидропривода сцепления. 2. фиксирующий штифт. 3. Концентрический рабочий цилиндр сцепления. 4. Демпфер гидропривода сцепления. 5. Главный цилиндр сцепления. 6. Педаль сцепления. Снятие и установкаНе допускать попадания тормозной жидкости на лакокрасочные поверхности автомобиля. Если это всё же произошло, немедленно удалить пролитую тормозную жидкость. Снятие • Слить рабочую жидкость гидропривода сцепления. • Вжать фиксирующий штифт в разъем концентрического рабочего цилиндра сцепления и отсоединить трубопровод от рабочего цилиндра. • Вытянуть фиксирующие штифты разъемов демпфера г гидропривода сцепления до упора и отсоединить трубопроводы от демпфера гидропривода. • Вытянуть фиксирующий штифт из разъема главного цилиндра сцепления до упора и снять трубопровод с главного цилиндра. Проверка после снятия Проверить трубопроводы гидропривода сцепления на наличие трещин и повреждений. При обнаружении дефектов заменить трубопроводы новыми. Проверить уплотнительные кольца трубопроводов на наличие трещин и повреждений. При обнаружении дефектов заменить уплотнительные кольца новыми. Проверить демпфер гидропривода сцепления на наличие трещин и повреждений. При обнаружении дефектов заменить демпфер гидропривода новым. Установка Соблюдать осторожность, чтобы не повредить трубопроводы сцепления. • При установке трубопроводов гидропривода сцепления в разъем концентрического выжимного цилиндра, разъемы демпфера гидропривода или главного цилиндра, необходимо вставлять их до упора. • При установке стопорных штифтов в разъем концентрического выжимного цилиндра, разъемы демпфера гидропривода или главного цилиндра, необходимо вставлять их до упора. • После установки необходимо прокачать систему гидропривода сцепления
