Nissan Juke. Система управления дизельным двигателем

Компоненты системы управления двигателем



Двигатель К9К

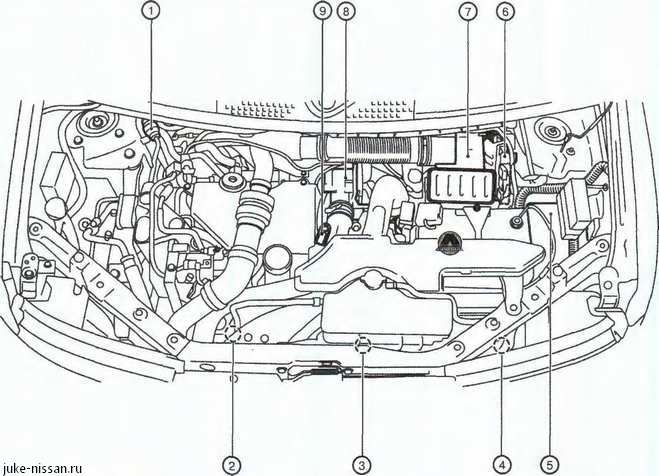

1. Топливоподающий насос. 2. Электромагнитный клапан управления наддувом турбокомпрессора. 3. Мотор вентилятора радиатора 4. Датчик давления хладагента. 5. Микропроцессорный распределительный блок питания в моторном отсеке (IPDM). 6. Электронный блок управления двигателем. 7. Датчик массового расхода воздуха (с датчиком температуры впускаемого воздуха). 8. Привод электронной дроссельной заслонки.. 9. Датчик наддува турбокомпрессора.ну.

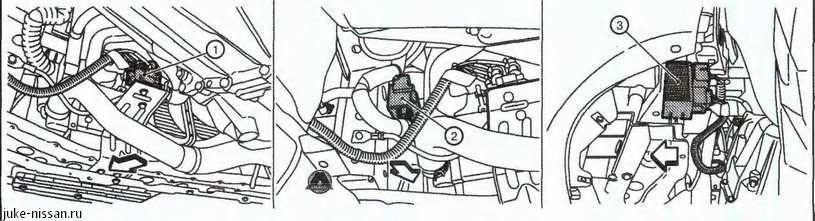

1. Термоплунжер. 2. Реле предпускового подогрева. 3. Блок управления термоплунжером.ну.

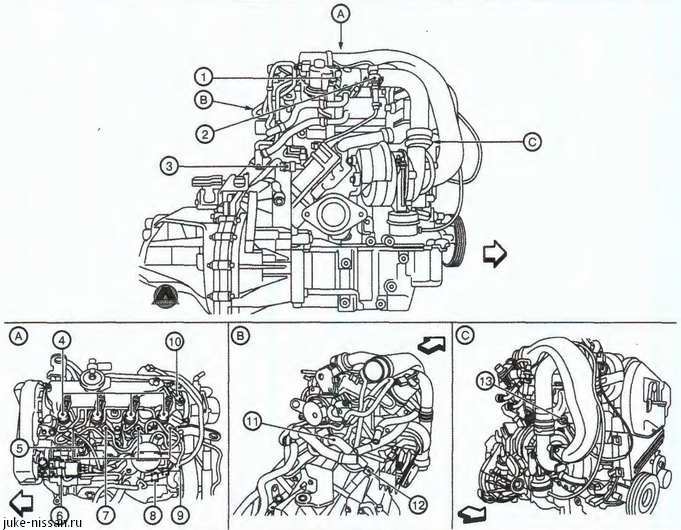

1. Клапан управления рециркуляцией отработавших газов 2. Датчик давления выхлопных газов № 1. 3. Датчик давления выхлопных газов №2. 4. Топливная форсунка. 5. Датчик температуры топлива, в. Топливный насос высокого давления 7. Свечи накаливания 8. Датчик давления в Топливной рампе. 9. Клапан отсечки подачи топлива; 10. Датчик положения распределительного вала. 11. Датчик температуры охлаждающей жидкости 12. Датчик положения коленчатого вала. 13. Датчик температуры выхлопных газов №1
