Nissan Juke. Модуль датчика уровня топлива, топливного фильтра и топливного насоса

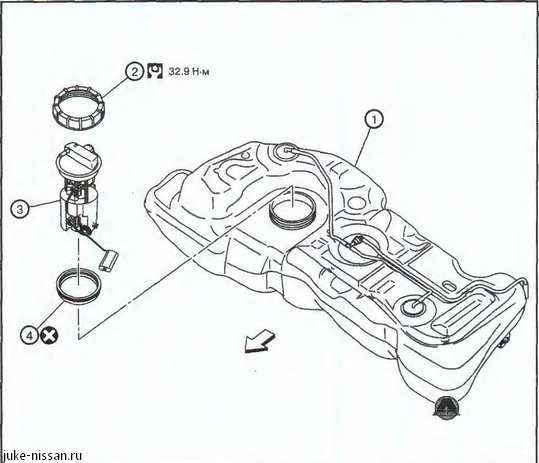

1. Топливный бак. 2. Фиксирующее кольцо. 3. Модуль датчика уровни топлива, топливного фильтра и топливного насосав сборе. 4. Уплотнительное кольцо.

Перед началом работ необходимо внимательно ознакомиться с мерами предосторожности при выполнении работ на системе питания автомобиля.

Снятие и установка

Процедуры снятия и установки модуля датчика уровня топлива, топливного фильтра и топливного насоса в сборе приведены на примере модификаций с двигателем HR16DE. Для автомобилей с другими двигателями процедуры аналогичны.

1. Сбросить давление топлива в топливопроводах (см. «Система управления двигателем»).

2. Проверить уровень топлива по указателю на приборной панели. Если отображается уровень больше приведенного на рисунке (полный или почти полный бак), необходимо удалить топливо из бака до необходимого уровня.

Поскольку при снятии модуля топливо может выплескиваться из бака, его уровень должен находиться ниже установочной поверхности модуля.

В случае, если топливный насос не работает, для удаления лишнего топлива необходимо выполнить следующее:

• Вставить шланг диаметром не более 25 мм в заправочную горловину топливного бака через заправочное отверстие, чтобы удалить топливо из заправочного патрубка.

• Отсоединить заправочный шланг от заправочного патрубка.

• Вставить шланг в топливный бак через заправочный шланг, чтобы удалить топливо из бака.

3. Открыть лючок заправочного отверстия топливного бака.

4. Открыть пробку заправочного отверстия и сбросить давление внутри топливного бака.

6. Снять крышку сервисного лючка, отверткой повернув фиксаторы по часовой стрелке на 90'.

7. Отсоединить разъем (1), заправочный шланг (4) и быстросъемный разъем (3) от модуля датчика уровня топлива, топливного фильтра и топливного насоса (2).

Снятие быстросъемного разъема производится следующим образом:

• Пальцами сжать квадратные части (А) и потянуть быстросъемный разъем (1).

• Если быстросъемный разъем заклинен, несколько раз перемещая разъем вперед-назад расшатать его и снять.

Быстросъемный разъем может быть снят только после полного сжатия фиксаторов. Не перекручивать разъем больше, чем это необходимо.

Не использовать инструмент при снятии быстросъемного разъема.

Не допускать нагрева полимерных трубопроводов. Соблюдать особую осторожность при проведении сварочных работ вблизи полимерных трубопроводов.

Не допускать попадания кислот (например, электролита аккумуляторной батареи) на полимерные трубопроводы.

Не перегибать и не скручивать полимерные трубопроводы в процессе установки или отсоединения.

Для предотвращения повреждений и попадания посторонних частиц на разъемы необходимо полностью закрыть их пластиковыми пакетами (А) или чем-то подобным.

Не вставлять заглушки, чтобы не повредить уплотнительные кольца быстросъемных разъемов.

8. При помощи специального инструмента удалить фиксирующее кольцо модуля датчика уровня топлива, топливного фильтра и топливного насоса в сборе, повернув его против часовой стрелки.

9. Извлечь модуль датчика уровня топлива, топливного фильтра и топливного насоса.

Установка производится в порядке, обратном снятию, с учетом следующего:

1. Модуль датчика уровня топлива, топливного фильтра и топливного насоса:

• Наживить уплотнение на модуль датчика уровня топлива, топливного Фильтра и топливного насоса.

• вставить модуль в сборе в топливный бак, установив уплотнение на кромки отверстия в топливном баке.

Не сгибать рычаг поплавка датчика уровня топлива в процессе установки.

• Установить модуль датчика уровня топлива, топливного фильтра и топливного насоса так, чтобы установочная метка (В) на верхней поверхности модуля была направлена к трем линиям (А) на топливном баке.

Стрелка указывает переднюю часть автомобиля.

Следить за тем, чтобы не спадали уплотнительные кольца.

• Установить фиксирующее кольцо модуля датчика уровня топлива, топливного фильтра и топливного насоса, и затянуть специальным ключом по часовой стрелке.

Фиксирующее кольцо должно быть установлено горизонтально.

• Проверить разъем на предмет повреждений или наличия посторонних частиц.

• Совместить разъем с патрубком, после чего вставить разъем до щелчка.

• После подсоединения проверить надежность соединения, визуально убедившись, что оба фиксатора установлены, а также потянув (А) быстросъемный разъем (А).
