DLK-506

< COMPONENT DIAGNOSIS >

[WITHOUT I-KEY & SUPER LOCK]

DOOR SWITCH

2.

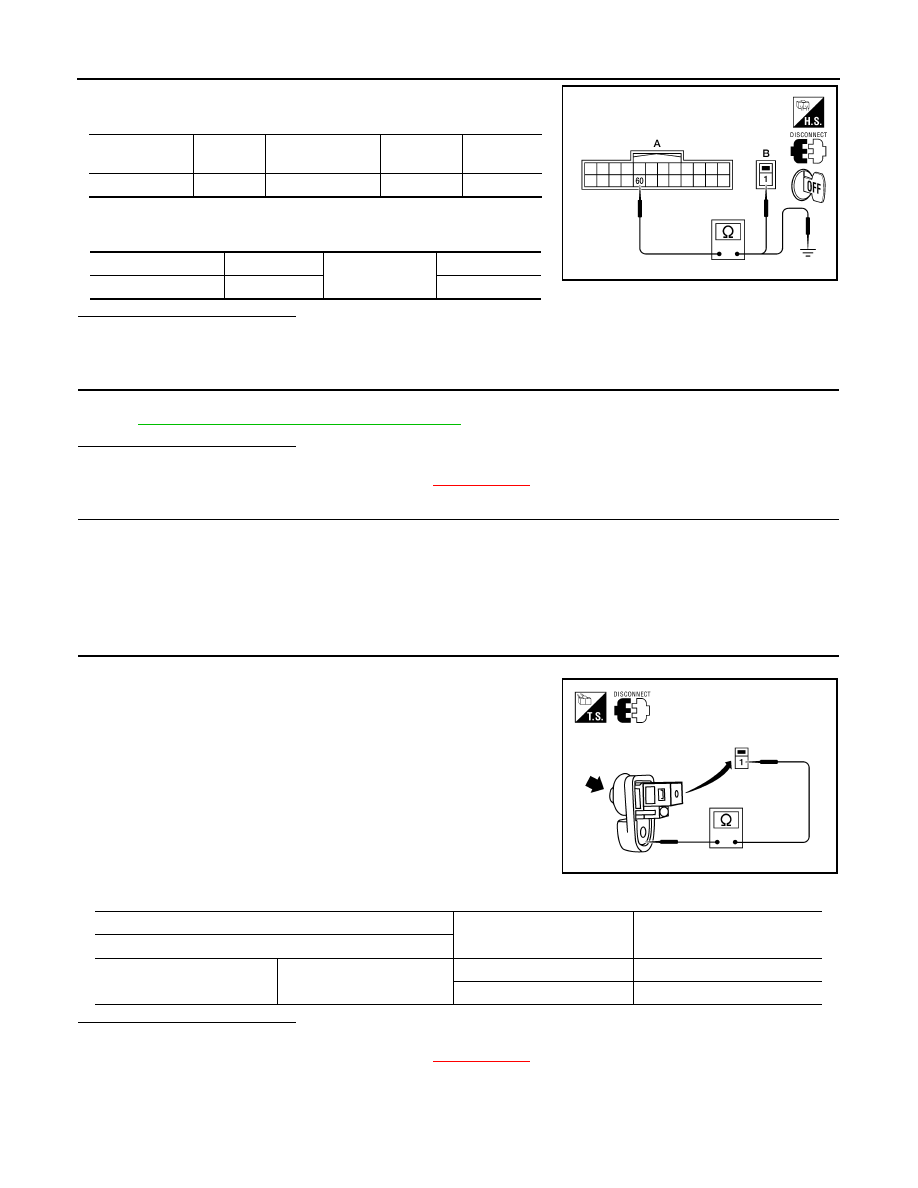

Check continuity between BCM connector (A) M19 terminal 60
and rear door switch RH connector (B) B53 terminal 1.

3.

Check continuity between BCM connector (A) M19 terminal 60
and ground.

Is the inspection result normal?

YES

>> GO TO 3.

NO

>> Repair or replace harness between BCM and rear door switch RH.

3.

CHECK DOOR SWITCH

Check door switch.
Refer to

DLK-506, "REAR RH : Component Inspection"

.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> Replace rear door switch RH. Refer to

XX-XX, "*****"

.

4.

CHECK INTERMITTENT INCIDENT

Refer to @@@.

>> INSPECTION END

REAR RH : Component Inspection

INFOID:0000000001530637

1.

CHECK DOOR SWITCH

1.

Turn ignition switch OFF.

2.

Check rear door switch RH.

Is the inspection result normal?

YES

>> Door switch is OK.

NO

>> Replace rear door switch RH. Refer to

XX-XX, "*****"

.

BACK DOOR

BCM connector

Terminal

Rear door switch

RH connector

Terminal

Continuity

M19

60

B53

1

Yes

BCM connector

Terminal

Ground

Continuity

M19

60

No

ALKIA0753ZZ

ALKIA0752ZZ

Terminal

Door switch condition

Continuity

Door switch

1

Ground part of door switch

Pressed

Yes

Released

No

DOOR SWITCH

DLK-507

< COMPONENT DIAGNOSIS >

[WITHOUT I-KEY & SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

BACK DOOR : Description

INFOID:0000000001530638

Detects back door open condition.

BACK DOOR : Component Function Check

INFOID:0000000001530639

1.

CHECK FUNCTION

 With CONSULT-III

Check “BACK DOOR SW” in “Data Monitor” mode with CONSULT-III.

Is the inspection result normal?

YES

>> Back door lock assembly (door switch) is OK.

NO

>> Refer to

DLK-507, "BACK DOOR : Diagnosis Procedure"

.

BACK DOOR : Diagnosis Procedure

INFOID:0000000001530640

1.

CHECK BACK DOOR LOCK ASSEMBLY (DOOR SWITCH) INPUT SIGNAL

1.

Turn ignition switch OFF.

2.

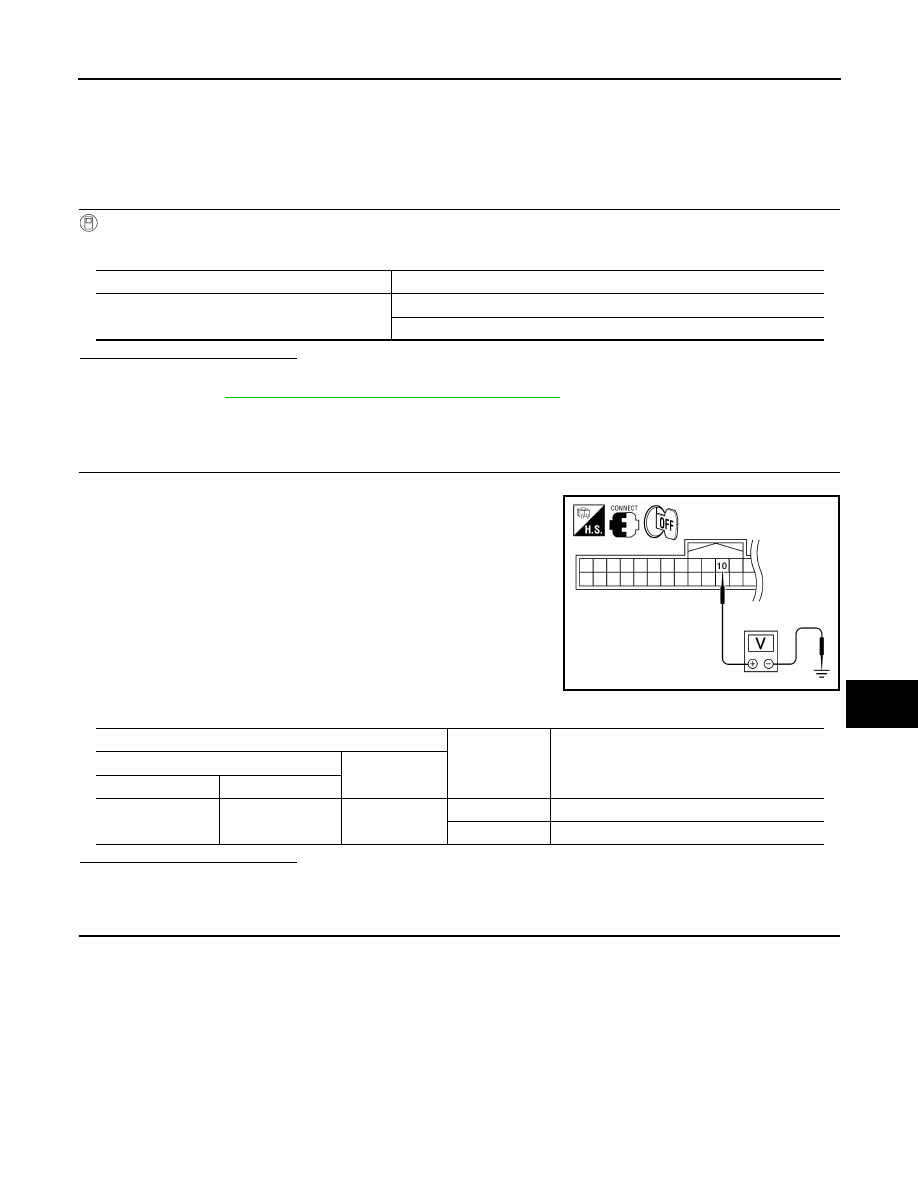

Check voltage between BCM connector and ground.

Is the inspection result normal?

YES

>> GO TO 6.

NO

>> GO TO 2.

2.

CHECK BACK DOOR LOCK ASSEMBLY (DOOR SWITCH) CIRCUIT

1.

Disconnect BCM connector and back door lock assembly.

Monitor item

Condition

BACK DOOR SW

OPEN

: ON

CLOSE

: OFF

ALKIA0755ZZ

Terminals

Back door

condition

Voltage (V)

(Approx.)

(+)

(–)

BCM connector

Terminal

M18

10

Ground

OPEN

0

CLOSE

Battery voltage

DLK-508

< COMPONENT DIAGNOSIS >

[WITHOUT I-KEY & SUPER LOCK]

DOOR SWITCH

2.

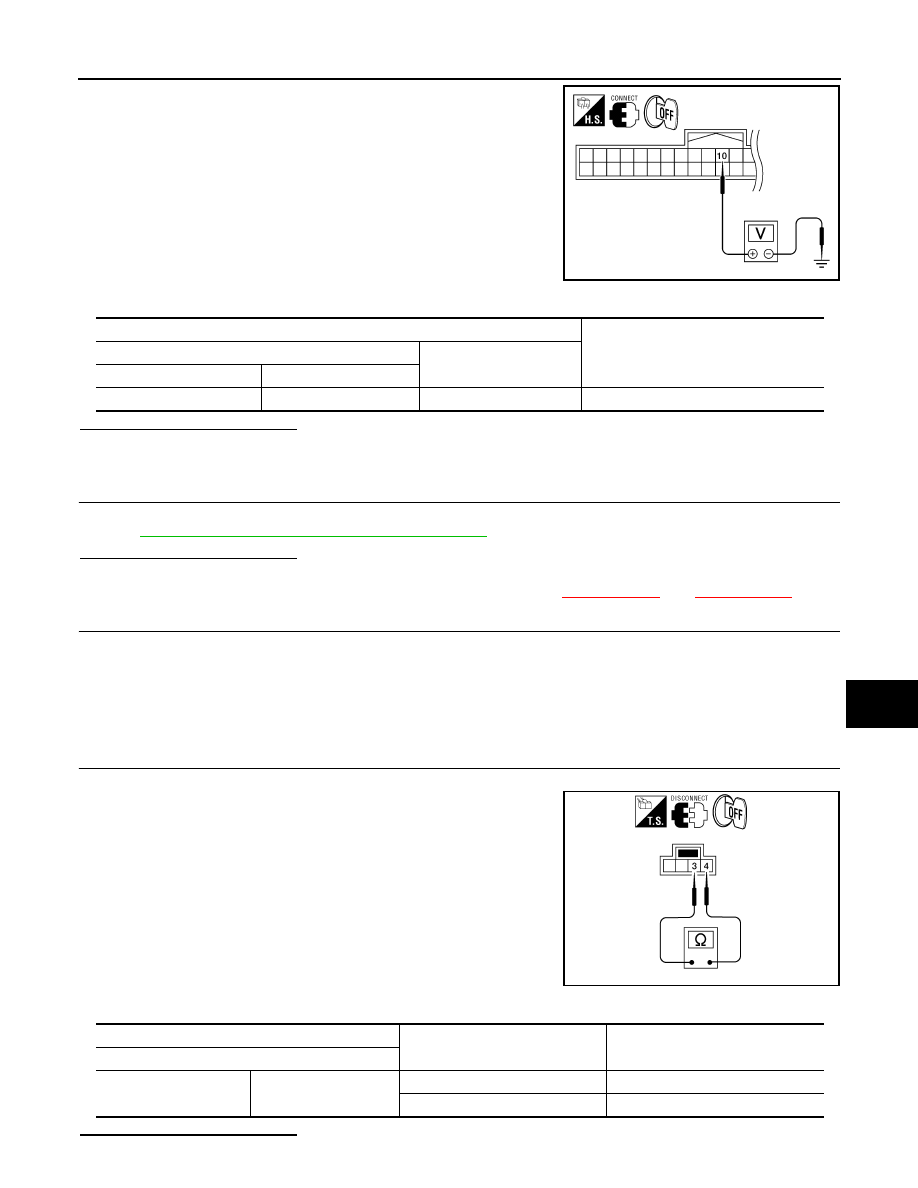

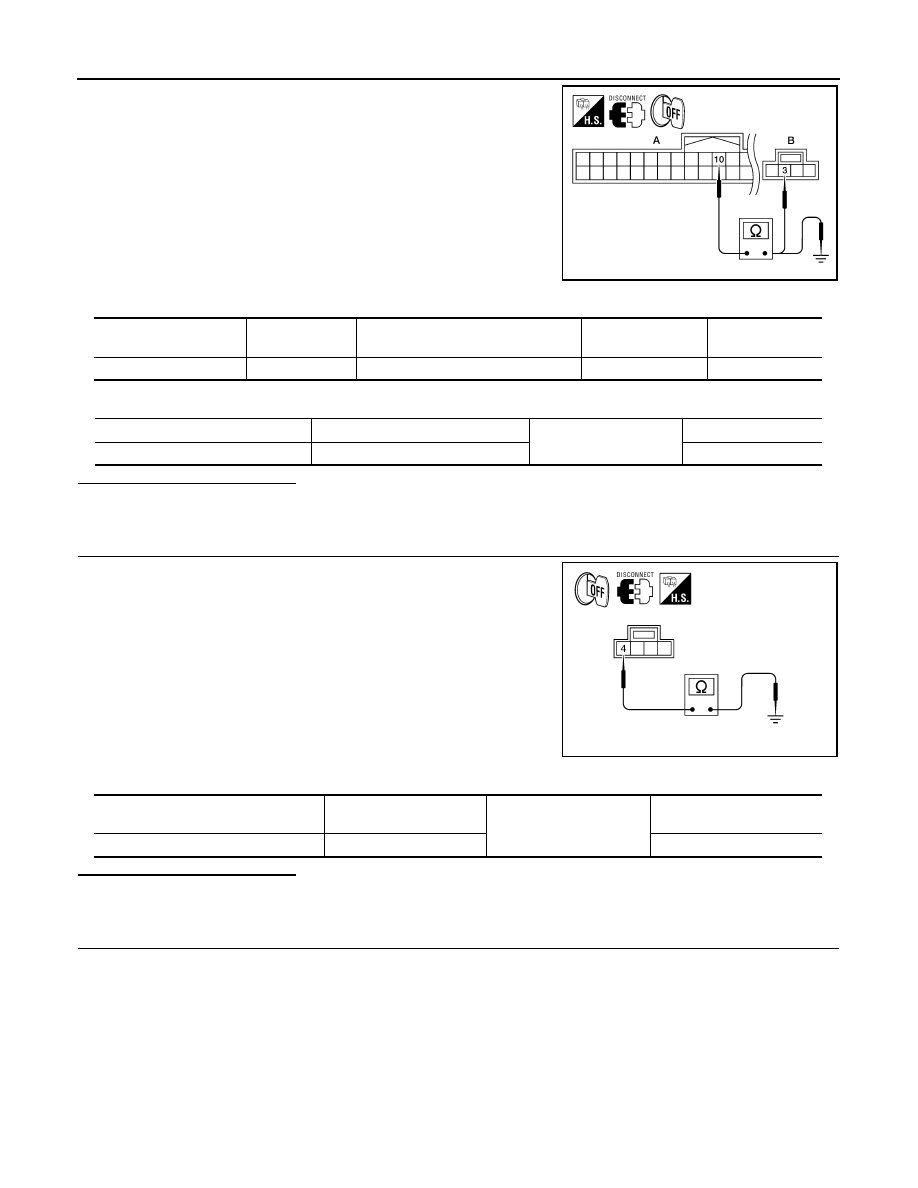

Check continuity between BCM connector (A) M18 terminal 10
and back door lock assembly (door switch) connector (B) D405
terminal 3.

3.

Check continuity between BCM connector and ground.

Is the inspection result normal?

YES

>> GO TO 3.

NO

>> Repair or replace harness between BCM and back door lock assembly.

3.

CHECK BACK DOOR LOCK ASSEMBLY GROUND CIRCUIT

Check continuity between back door lock assembly connector and
ground.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> Repair or replace back door lock assembly ground circuit.

4.

CHECK BCM OUTPUT SIGNAL

1.

Connect BCM connector.

ALKIA0756ZZ

BCM connector

Terminal

Back door lock assembly

 (door switch) connector

Terminal

Continuity

M18

10

D405

3

Yes

BCM connector

Terminal

Ground

Continuity

M18

10

No

ALKIA0757ZZ

Back door lock assembly

(door switch) connector

Terminal

Ground

Continuity

D405

4

Yes

DOOR SWITCH

DLK-509

< COMPONENT DIAGNOSIS >

[WITHOUT I-KEY & SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

2.

Check voltage between BCM connector and ground.

Is the inspection result normal?

YES

>> GO TO 5.

NO

>> GO TO 6.

5.

CHECK BACK DOOR LOCK ASSEMBLY (DOOR SWITCH)

Check back door lock assembly (door switch).
Refer to

DLK-509, "BACK DOOR : Component Inspection"

.

Is the inspection result normal?

YES

>> GO TO 6.

NO

>> Replace back door lock assembly (door switch). Refer to

XX-XX, "*****"

 and

XX-XX, "*****"

.

6.

CHECK INTERMITTENT INCIDENT

Refer to @@@.

>> INSPECTION END

BACK DOOR : Component Inspection

INFOID:0000000001530641

1.

CHECK BACK DOOR LOCK ASSEMBLY (DOOR SWITCH)

1.

Turn ignition switch OFF.

2.

Check back door lock assembly (door switch).

Is the inspection result normal?

ALKIA0755ZZ

Terminals

Voltage (V)

(Approx.)

(+)

(–)

BCM connector

Terminal

M18

10

Ground

Battery voltage

ALKIA0758ZZ

Terminal

Back door condition

Continuity

Back door lock assembly (door switch)

3

4

OPEN

Yes

CLOSE

No
