Nissan Tiida C11. Manual - part 267





DLK-478

< FUNCTION DIAGNOSIS >

[WITHOUT I-KEY & SUPER LOCK]

BACK DOOR OPENER FUNCTION

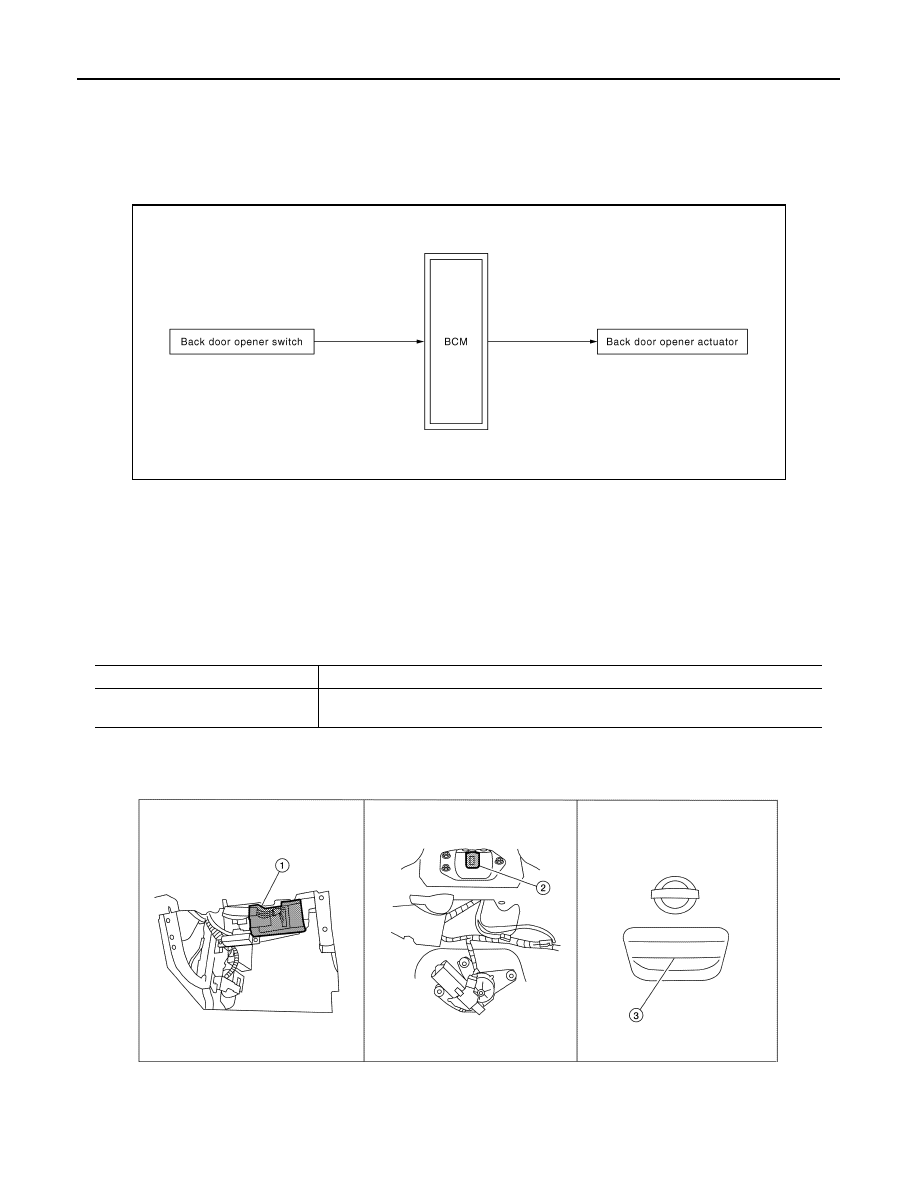

BACK DOOR OPENER FUNCTION

BACK DOOR OPENER SWITCH

BACK DOOR OPENER SWITCH : System Diagram

INFOID:0000000001530579

BACK DOOR OPENER OPERATION

BACK DOOR OPENER SWITCH : System Description

INFOID:0000000001530580

BACK DOOR OPENER OPERATION

When back door opener switch is pressed, BCM opens back door opener actuator.
NOTE:
Back door opener actuator is not for locking the back door. The function is only to open the back door.

OPERATION CONDITION

If the following conditions are not satisfied, back door opener operation is not performed.

BACK DOOR OPENER SWITCH : Component Parts Location

INFOID:0000000001530581

JMKIA0402GB

Back door opener switch operation

Operation condition

Back door open

• Vehicle speed is less than 5 km/h (3 MPH).
• All doors are unlocked.

1.

BCM M18, M20

2.

Back door lock assembly (back door switch)
D405
(hatchback view with back door open)

3.

Back door opener switch D408

ALKIA0818ZZ

BACK DOOR OPENER FUNCTION

DLK-479

< FUNCTION DIAGNOSIS >

[WITHOUT I-KEY & SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

BACK DOOR OPENER SWITCH : Component Description

INFOID:0000000001530582

Item

Function

BCM

Controls the back door opener function.

Back door opener switch

Transmits back door opener switch operation signal to BCM.

Back door opener actuator

Opens the back door with the back door open signal from BCM.

Combination meter

Transmits vehicle speed signal to BCM via CAN communication.

DLK-480

< FUNCTION DIAGNOSIS >

[WITHOUT I-KEY & SUPER LOCK]

TRUNK LID OPENER

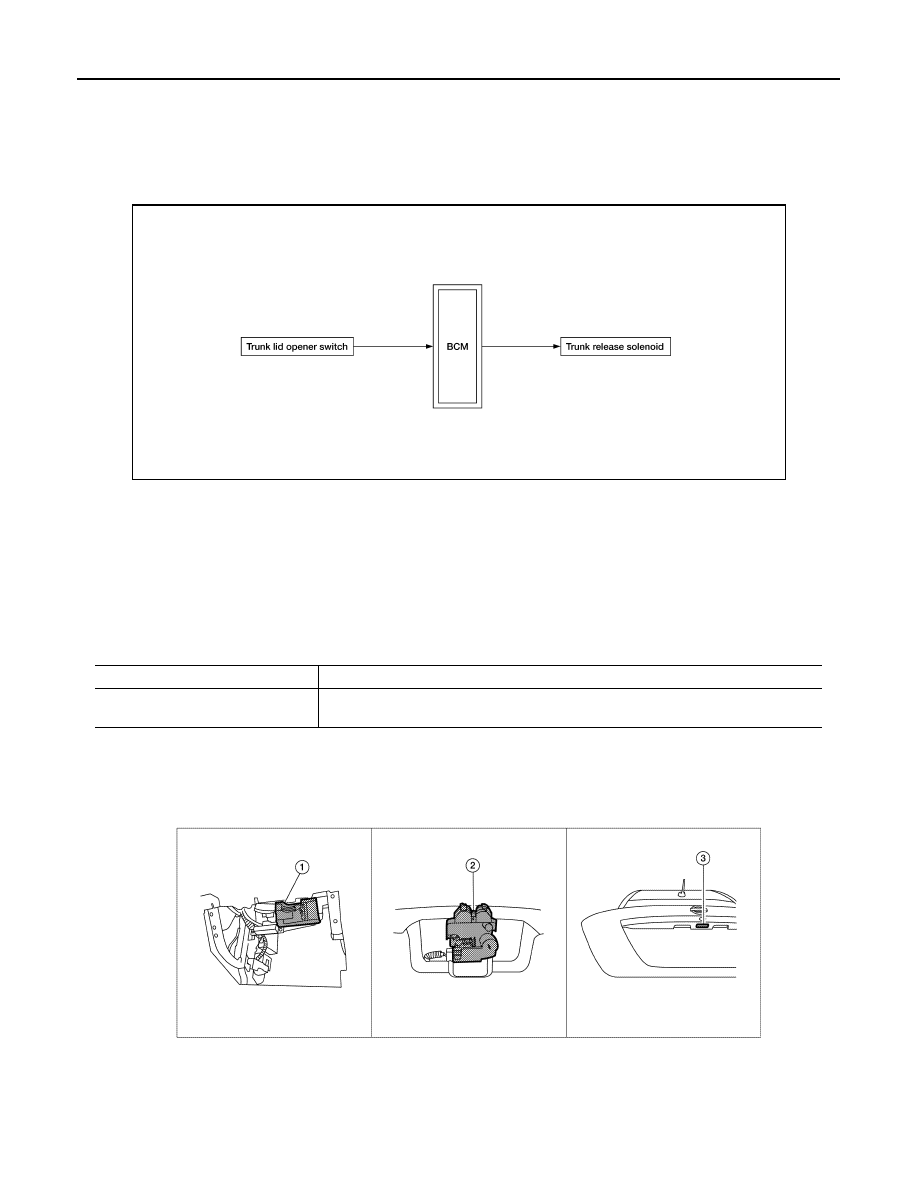

TRUNK LID OPENER

TRUNK LID OPENER SWITCH

TRUNK LID OPENER SWITCH : System Diagram

INFOID:0000000001530583

TRUNK LID OPENER OPERATION

TRUNK LID OPENER SWITCH : System Description

INFOID:0000000001530584

TRUNK LID OPENER OPERATION

When trunk lid opener switch is pressed, BCM opens trunk release solenoid.
NOTE:
Trunk release solenoid is not for locking the back door. The function is only to open the trunk.

OPERATION CONDITION

If the following conditions are not satisfied, trunk release operation is not performed.

TRUNK LID OPENER SWITCH : Component Parts Location

INFOID:0000000001530585

ALKIA0717GB

Trunk lid opener switch operation

Operation condition

Trunk release solenoid

• Vehicle speed is less than 5 km/h (3 MPH).
• All doors are unlocked.

ALKIA0819ZZ

1.

BCM
M18, M20

2.

Trunk lamp switch and trunk release solenoid
B66

3.

Trunk lid opener switch B61

TRUNK LID OPENER

DLK-481

< FUNCTION DIAGNOSIS >

[WITHOUT I-KEY & SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

TRUNK LID OPENER SWITCH : Component Description

INFOID:0000000001530586

Item

Function

BCM

Controls the trunk lid opener switch function.

Trunk lid opener switch

Transmits trunk lid opener switch operation signal to BCM.

Trunk release solenoid

Opens the trunk with the trunk release solenoid signal from BCM.

Combination meter

Transmits vehicle speed signal to BCM via CAN communication.
