Nissan Tiida C11. Manual - part 220





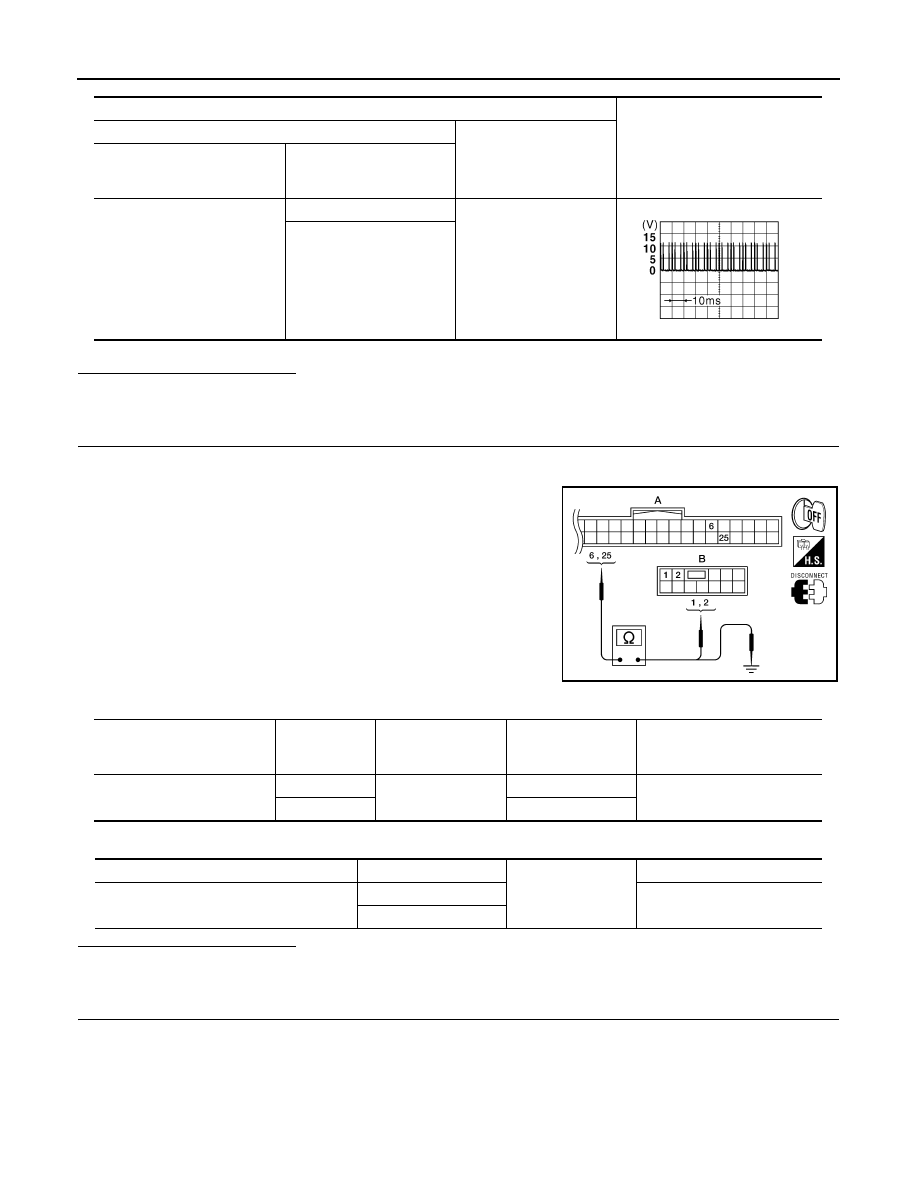

DLK-290

< COMPONENT DIAGNOSIS >

[WITH I-KEY & SUPER LOCK]

DOOR LOCK AND UNLOCK SWITCH

Is the inspection result normal?

YES

>> GO TO 3.

NO

>> GO TO 2.

2.

CHECK PASSENGER DOOR LOCK AND UNLOCK SWITCH CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect BCM connector.

3.

Check continuity between BCM connector (A) M18 terminals 6,
25 and passenger door lock/unlock switch connector (B) D105
terminals 1, 2.

4.

Check continuity between BCM connector (A) M18 terminals 6, 25 and ground.

Is the inspection result normal?

YES

>> GO TO 4.

NO

>> Repair or replace harness.

3.

CHECK PASSENGER DOOR LOCK AND UNLOCK SWITCH GROUND

Terminal

Signal

(Reference value)

(+)

(–)

Power window and door lock/

unlock switch (passenger side)

connector

Terminal

D105

1

Ground

2

JPMIA0154GB

ALKIA0830ZZ

BCM connector

Terminal

Passenger door lock

and unlock switch

connector

Terminal

Continuity

M18

6

D105

1

Yes

25

2

BCM connector

Terminal

Ground

Continuity

M18

6

No

25

DOOR LOCK AND UNLOCK SWITCH

DLK-291

< COMPONENT DIAGNOSIS >

[WITH I-KEY & SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

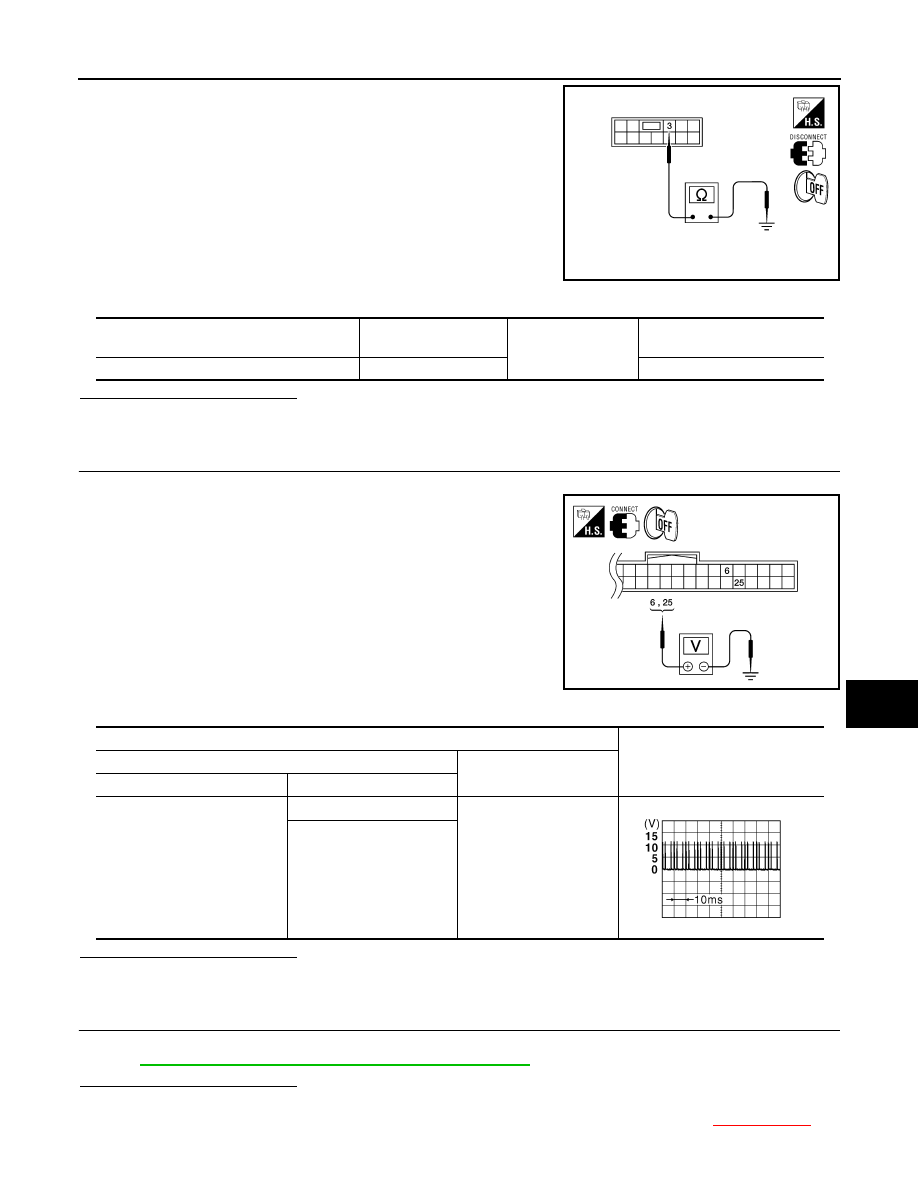

Check continuity between power window and door lock/unlock
switch (passenger side) connector and ground.

Is the inspection result normal?

YES

>> GO TO 5.

NO

>> Repair or replace harness.

4.

CHECK BCM OUTPUT SIGNAL

1.

Connect BCM connector.

2.

Check signal between BCM connector and ground.

Is the inspection result normal?

YES

>> GO TO 5.

NO

>> GO TO 6.

5.

CHECK DOOR LOCK AND UNLOCK SWITCH

Check door lock and unlock switch
Refer to

DLK-292, "PASSENGER SIDE : Component Inspection"

.

Is the inspection result normal?

YES

>> GO TO 6.

NO

>> Replace power window and door lock/unlock switch (passenger side). Refer to

XX-XX, "*****"

.

ALKIA0831ZZ

Power window and door lock/unlock switch

(passenger side) connector

Terminal

Ground

Continuity

D105

3

Yes

ALKIA0739ZZ

Terminal

Signal

(Reference value)

(+)

(–)

BCM connector

Terminal

M18

6

Ground

25

JPMIA0154GB

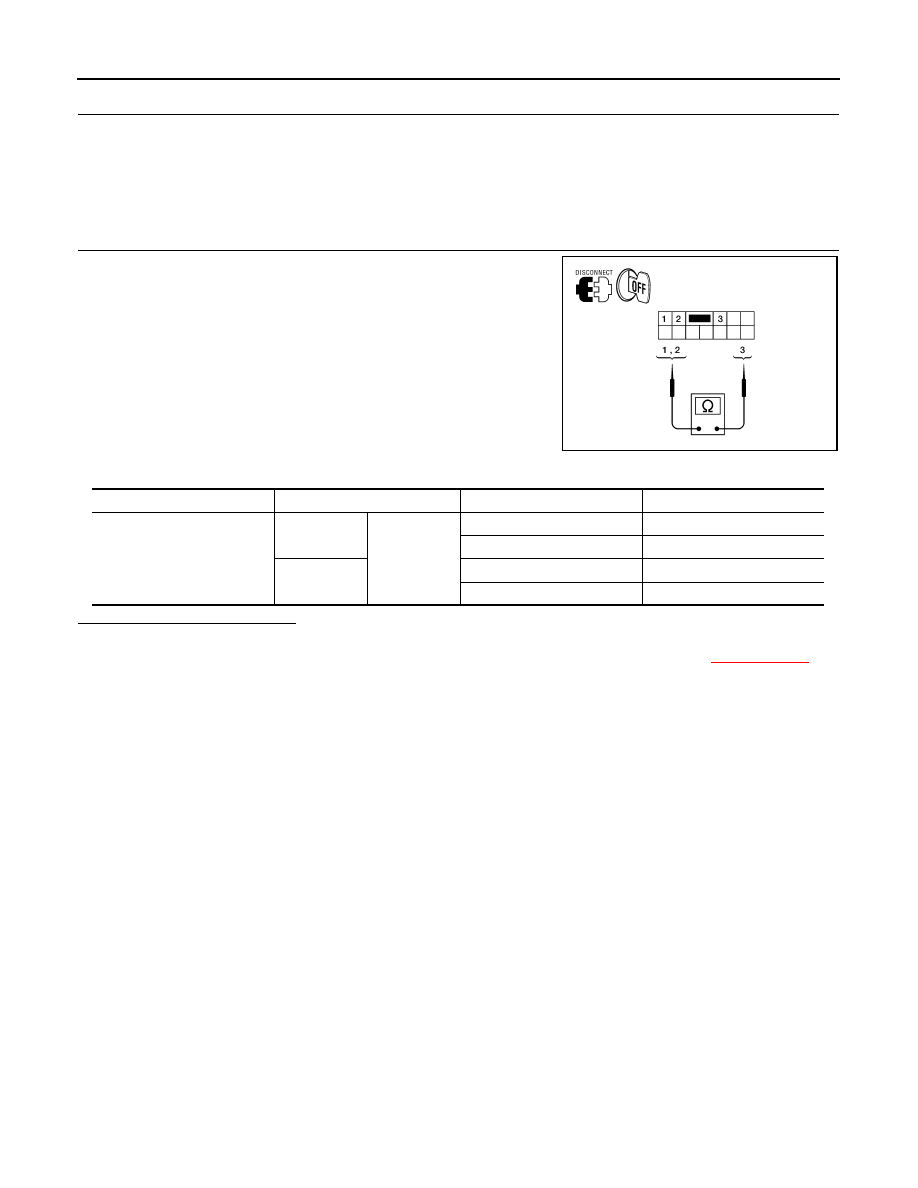

DLK-292

< COMPONENT DIAGNOSIS >

[WITH I-KEY & SUPER LOCK]

DOOR LOCK AND UNLOCK SWITCH

6.

CHECK INTERMITTENT INCIDENT

Refer to @@@.

>> INSPECTION END

PASSENGER SIDE : Component Inspection

INFOID:0000000001530498

1.

CHECK DOOR LOCK AND UNLOCK SWITCH

Check continuity between power window and door lock/unlock
switch (passenger side) terminals.

Is the inspection result normal?

YES

>> Power window and door lock/unlock switch (passenger side) is OK.

NO

>> Replace power window and door lock/unlock switch (passenger side). Refer to

XX-XX, "*****"

.

WIIA1108E

Door lock and unlock switch

Terminals

Condition

Continuity

D105

1

3

LOCK

Yes

NEUTRAL/UNLOCK

No

2

UNLOCK

Yes

NEUTRAL/LOCK

No

INSTRUMENT PANEL WARNING LAMP ASSEMBLY

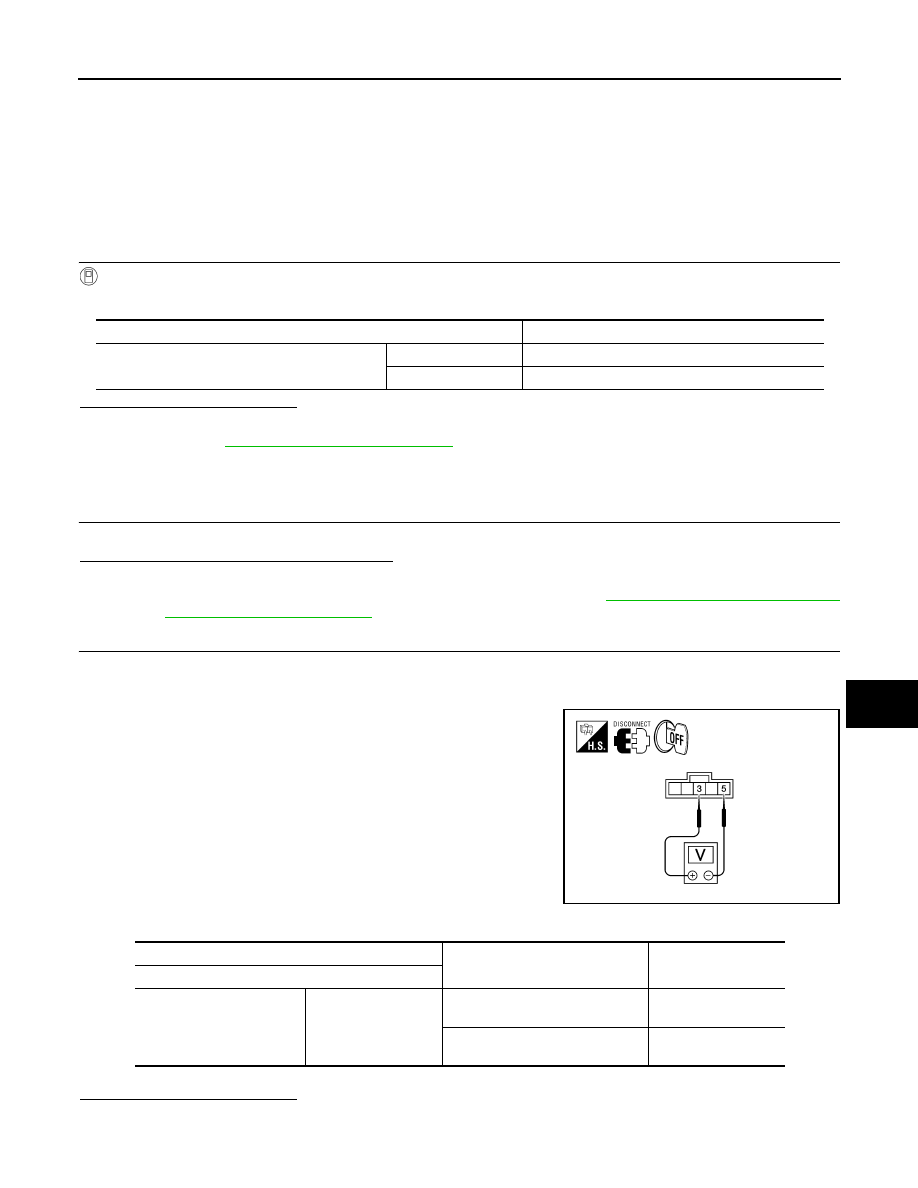

DLK-293

< COMPONENT DIAGNOSIS >

[WITH I-KEY & SUPER LOCK]

C

D

E

F

G

H

I

J

L

M

A

B

DLK

N

O

P

INSTRUMENT PANEL WARNING LAMP ASSEMBLY

Description

INFOID:0000000001396732

The door lock and unlock switch indicates door lock status. The indicator will illuminate when a lock operation
is accomplished, and during this status, if any door is opened, the indicator will turn OFF.

Component Function Check

INFOID:0000000001396733

1.

CHECK FUNCTION

With CONSULT-III

Check “DOOR LOCK IND” in “Active Test” mode with CONSULT-III.

Is the inspection result normal?

YES

>> Door lock and unlock switch is OK.

NO

>> Refer to

DLK-293, "Diagnosis Procedure"

.

Diagnosis Procedure

INFOID:0000000001396734

1.

CHECK DOOR LOCK AND UNLOCK SWITCH INDICATOR INPUT SIGNAL

Lock and unlock the door lock system using the main power window and door lock/unlock switch.

Does the door lock system operate properly?

YES

>> GO TO 2.

NO

>> Repair the power door lock system. Refer to

DLK-286, "DRIVER SIDE :

Component Function Check"

.

2.

CHECK DOOR LOCK AND UNLOCK SWITCH INDICATOR INPUT SIGNAL

1.

Turn ignition switch OFF.

2.

Open and keep the driver door open for the duration of this test.

3.

Disconnect instrument panel warning lamp assembly.

4.

Check voltage between instrument panel warning lamp assem-
bly connector M37 terminals 3 and 5.

Is the inspection result normal?

YES

>> Replace instrument panel warning lamp.

NO

>> GO TO 3.

Test item

Condition

DOOR LOCK IND

:ON

Illuminated

:OFF

Not illuminated

ALKIA0832ZZ

Instrument panel warning lamp assembly connector

Condition

Voltage

(Approx.)

Terminals

3 (+)

5(-)

Press the door lock switch to the

LOCK position

Battery voltage

Press the door lock switch to the

UNLOCK position

0
