Nissan Tiida C11. Manual - part 1157





REAR SEAT

SE-29

< ON-VEHICLE REPAIR >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

3.

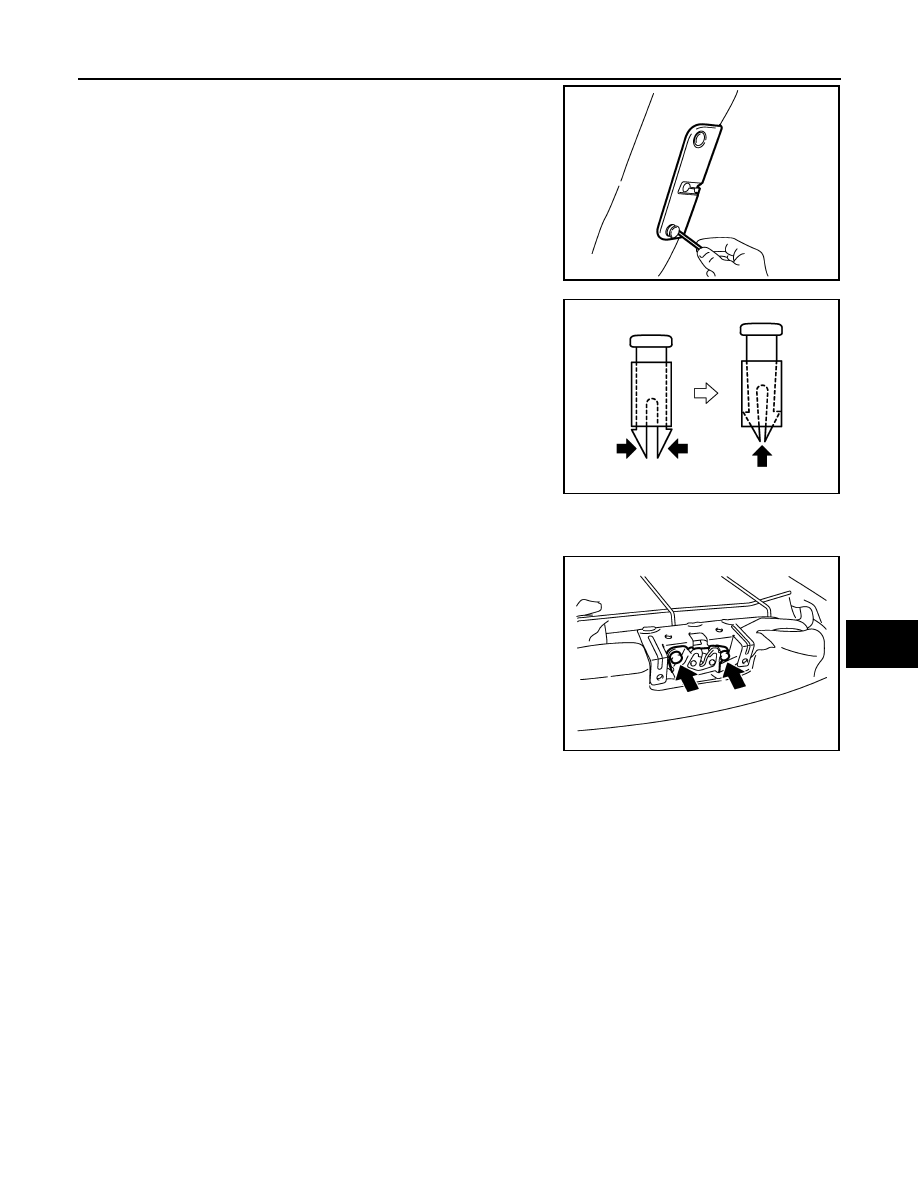

Remove the clips, and then remove the striker cover.

4.

Remove the headrest holder.

5.

To remove armrest, refer to "Disassembly of Armrest " .

6.

Remove the seatback trim.

7.

Remove the bolts, and then remove the rear seat lock assembly.

8.

Remove the seatback pad from the seatback frame.

9.

Remove the seatback center bracket bolt and then remove the seatback frame.

Assembly of Seatback Trim and Pad

Assembly is the reverse order of disassembly. Be careful of the following one point.
• Before installing headrest holder, check its orientation (front/rear and right/left).

Disassembly of Seat Cushion Trim and Pad

Remove the rings to separate the trim and pad.

Assembly of Seat Cushion Trim and Pad

Assembly is the reverse order of disassembly.

PIIB2485J

PIIB4084J

PIIB2487J

SEC-1

BODY EXTERIOR, DOORS, ROOF & VEHICLE SECURITY

C

D

E

F

G

H

I

J

L

M

SECTION

SEC

A

B

SEC

N

O

P

CONTENTS

SECURITY CONTROL SYSTEM

WITH INTELLIGENT KEY SYSTEM

BASIC INSPECTION  ....................................

4

DIAGNOSIS AND REPAIR WORKFLOW  ..........

4

Work Flow  .................................................................

4

INSPECTION AND ADJUSTMENT .....................

7

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT  ........................................................
..

7

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Special Repair Requirement  .....
..

7

ECM RE-COMMUNICATING FUNCTION  ...................

7

ECM RE-COMMUNICATING FUNCTION : De-
scription ...................................................................
..

7

ECM RE-COMMUNICATING FUNCTION : Spe-
cial Repair Requirement ..........................................
..

7

FUNCTION DIAGNOSIS ...............................

8

INTELLIGENT KEY SYSTEM/ENGINE
START FUNCTION .............................................

8

System Diagram ........................................................

8

System Description  ...................................................

8

Component Parts Location ......................................

10

Component Description ...........................................

10

NATS (NISSAN ANTI-THEFT SYSTEM)  ...........

12

System Diagram ......................................................

12

System Description  .................................................

12

Component Parts Location ......................................

14

Component Description ..........................................

14

DIAGNOSIS SYSTEM (BCM)  ............................

15

COMMON ITEM  .........................................................

15

COMMON ITEM : CONSULT-III Function (BCM -
COMMON ITEM) .....................................................

15

IMMU ..........................................................................

15

IMMU : CONSULT-III Function (BCM - IMMU)  .......

15

THEFT ALM  ...............................................................

16

THEFT ALM : CONSULT-III Function (BCM -
THEFT ALM)  ...........................................................

16

DIAGNOSIS SYSTEM (INTELLIGENT KEY
UNIT) .................................................................

18

CONSULT-III Function (INTELLIGENT KEY) ..........

18

COMPONENT DIAGNOSIS .........................

21

U1000 CAN COMM CIRCUIT  ...........................

21

Description ...............................................................

21

DTC Logic ................................................................

21

Diagnosis Procedure  ...............................................

21

U1010 CONTROL UNIT (CAN) .........................

22

Description ...............................................................

22

DTC Logic ................................................................

22

Diagnosis Procedure  ...............................................

22

Special Repair Requirement ....................................

22

B2013 ID DISCORD I-KEY-STRG  ....................

23

Description ...............................................................

23

DTC Logic ................................................................

23

Diagnosis Procedure  ...............................................

23

B2190, P1614 NATS ANTENNA AMP.  ............

26

Description ...............................................................

26

DTC Logic ................................................................

26

Diagnosis Procedure  ...............................................

26

B2191, P1615 DIFFERENCE OF KEY  .............

29

Description ...............................................................

29

DTC Logic ................................................................

29

Diagnosis Procedure  ...............................................

29

B2192, P1611 ID DISCORD, IMMU-ECM .........

30

Description ...............................................................

30

DTC Logic ................................................................

30

Diagnosis Procedure  ...............................................

30

B2193, P1612 CHAIN OF ECM-IMMU ..............

32

SEC-2

Description ..............................................................

32

DTC Logic ...............................................................

32

Diagnosis Procedure  ..............................................

32

B2194 ID DISCORD IMMU-I-KEY  .....................

33

Description ..............................................................

33

DTC Logic ...............................................................

33

Diagnosis Procedure  ..............................................

33

B2552 INTELLIGENT KEY  ................................

34

Description ..............................................................

34

DTC Logic ...............................................................

34

Diagnosis Procedure  ..............................................

34

Special Repair Requirement ...................................

34

B2590 ID DISCORD BCM-I-KEY .......................

35

Description ..............................................................

35

DTC Logic ...............................................................

35

Diagnosis Procedure  ..............................................

35

P1610 LOCK MODE  ..........................................

36

Description ..............................................................

36

DTC Logic ...............................................................

36

Diagnosis Procedure  ..............................................

36

POWER SUPPLY AND GROUND CIRCUIT  .....

37

INTELLIGENT KEY UNIT  .........................................

37

INTELLIGENT KEY UNIT : Diagnosis Procedure ...

37

BCM ...........................................................................

38

BCM : Diagnosis Procedure  ...................................

38

KEY SWITCH  .....................................................

39

Description ..............................................................

39

Component Function Check  ...................................

39

Diagnosis Procedure  ..............................................

39

Component Inspection ............................................

41

IGNITION KNOB SWITCH .................................

42

Description ..............................................................

42

Component Function Check  ...................................

42

Diagnosis Procedure  ..............................................

42

Component Inspection ............................................

44

STOP LAMP SWITCH (A/T)  ..............................

45

Diagnosis Procedure  ..............................................

45

STOP LAMP SWITCH (M/T) ..............................

47

Diagnosis Procedure  ..............................................

47

VEHICLE SECURITY INDICATOR ....................

49

Description ..............................................................

49

Component Function Check .................................

49

Diagnosis Procedure  ..............................................

49

SECURITY SYSTEM PRE-WIRING  ..................

51

Wiring Diagram - SECURITY SYSTEM PRE-WIR-
ING -  ......................................................................
.

51

ECU DIAGNOSIS  ........................................

54

BCM (BODY CONTROL MODULE)  ..................

54

Reference Value  .....................................................

54

Wiring Diagram - INTELLIGENT KEY SYSTEM/
ENGINE START FUNCTION - ................................

55

Wiring Diagram - NATS -  ........................................

63

Fail Safe .................................................................

68

DTC Inspection Priority Chart ...............................

69

DTC Index ..............................................................

69

INTELLIGENT KEY UNIT  ..................................

71

Reference Value  .....................................................

71

Fail Safe .................................................................

71

DTC Inspection Priority Chart ...............................

71

DTC Index ..............................................................

71

IPDM E/R (INTELLIGENT POWER DISTRI-
BUTION MODULE ENGINE ROOM) .................

73

Reference Value  .....................................................

73

Fail Safe .................................................................

73

DTC Index ..............................................................

74

SYMPTOM DIAGNOSIS  ............................

75

INTELLIGENT KEY SYSTEM/ENGINE
START FUNCTION SYMPTOMS  ......................

75

Symptom Table .......................................................

75

NATS (NISSAN ANTI-THEFT SYSTEM)
SYMPTOMS .......................................................

76

Symptom Table .......................................................

76

ON-VEHICLE MAINTENANCE ..................

77

PRE-INSPECTION FOR DIAGNOSTIC  ............

77

Basic Inspection ......................................................

77

Vehicle Security Operation Check  ..........................

77

ON-VEHICLE REPAIR  ...............................

79

INTELLIGENT KEY UNIT  ..................................

79

Removal and Installation .........................................

79

WITHOUT INTELLIGENT KEY SYSTEM

BASIC INSPECTION ..................................

80

DIAGNOSIS AND REPAIR WORKFLOW .........

80

Work Flow  ...............................................................

80

INSPECTION AND ADJUSTMENT  ...................

83

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT  ........................................................

83

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Special Repair Requirement  .....

83

ECM RE-COMMUNICATING FUNCTION  .................

83

ECM RE-COMMUNICATING FUNCTION : De-
scription ...................................................................

83

ECM RE-COMMUNICATING FUNCTION : Spe-
cial Repair Requirement  .........................................

83

FUNCTION DIAGNOSIS  ............................

84

SEC-3

C

D

E

F

G

H

I

J

L

M

A

B

SEC

N

O

P

NATS (NISSAN ANTI-THEFT SYSTEM)  ...........

84

System Diagram ......................................................

84

System Description  .................................................

84

Component Parts Location ......................................

85

Component Description ..........................................

86

DIAGNOSIS SYSTEM (BCM)  ............................

87

COMMON ITEM  .........................................................

87

COMMON ITEM : CONSULT-III Function (BCM -
COMMON ITEM) .....................................................

87

IMMU ..........................................................................

87

IMMU : CONSULT-III Function (BCM - IMMU)  .......

87

THEFT ALM  ...............................................................

88

THEFT ALM : CONSULT-III Function (BCM -
THEFT ALM)  ...........................................................

88

COMPONENT DIAGNOSIS  .........................

90

U1000 CAN COMM CIRCUIT .............................

90

Description ..............................................................

90

DTC Logic  ...............................................................

90

Diagnosis Procedure ...............................................

90

U1010 CONTROL UNIT (CAN)  ..........................

91

DTC Logic  ...............................................................

91

Diagnosis Procedure ...............................................

91

Special Repair Requirement  ...................................

91

B2190, P1614 NATS ANTENNA AMP. ..............

92

Description ..............................................................

92

DTC Logic  ...............................................................

92

Diagnosis Procedure ...............................................

92

B2191, P1615 DIFFERENCE OF KEY ...............

94

Description ..............................................................

94

DTC Logic  ...............................................................

94

Diagnosis Procedure ...............................................

94

B2192, P1611 ID DISCORD, IMMU-ECM  ..........

95

Description ..............................................................

95

DTC Logic  ...............................................................

95

Diagnosis Procedure ...............................................

95

B2193, P1612 CHAIN OF ECM-IMMU  ...............

97

Description ..............................................................

97

DTC Logic  ...............................................................

97

Diagnosis Procedure ...............................................

97

B2196 DONGLE NG ...........................................

98

Description ...............................................................

98

DTC Logic ................................................................

98

Diagnosis Procedure  ...............................................

98

P1610 LOCK MODE  .........................................

99

Description ...............................................................

99

DTC Logic ................................................................

99

Diagnosis Procedure  ...............................................

99

POWER SUPPLY AND GROUND CIRCUIT  ..

100

BCM .........................................................................

100

BCM : Diagnosis Procedure  ..................................

100

VEHICLE SECURITY INDICATOR  .................

101

Description .............................................................

101

Component Function Check ................................

101

Diagnosis Procedure  .............................................

101

SECURITY SYSTEM PRE-WIRING  ................

103

Wiring Diagram - SECURITY SYSTEM PRE-WIR-
ING -  ......................................................................

103

ECU DIAGNOSIS .......................................

106

BCM (BODY CONTROL MODULE)  ...............

106

Reference Value ....................................................

106

Wiring Diagram - NATS - .......................................

106

Fail Safe ................................................................

111

DTC Inspection Priority Chart .............................

113

DTC Index .............................................................

113

IPDM E/R (INTELLIGENT POWER DISTRI-
BUTION MODULE ENGINE ROOM)  ..............

114

Reference Value ....................................................

114

Fail Safe ................................................................

114

DTC Index .............................................................

115

SYMPTOM DIAGNOSIS  ............................

116

VEHICLE SECURITY SYSTEM SYMPTOMS .

116

Symptom Table  .....................................................

116

NATS (NISSAN ANTI-THEFT SYSTEM)
SYMPTOMS ....................................................

117

Symptom Table  .....................................................

117

ON-VEHICLE MAINTENANCE ..................

118

PRE-INSPECTION FOR DIAGNOSTIC  ..........

118

Basic Inspection  ....................................................

118















содержание   ..  1155  1156  1157  1158   ..
