M — 3

M – ЭЛЕКТРООБОРУДОВАНИЕ И УПРАВЛЕНИЕ ЭЛЕКТРОПИТАНИЕМ

M

Описание системы

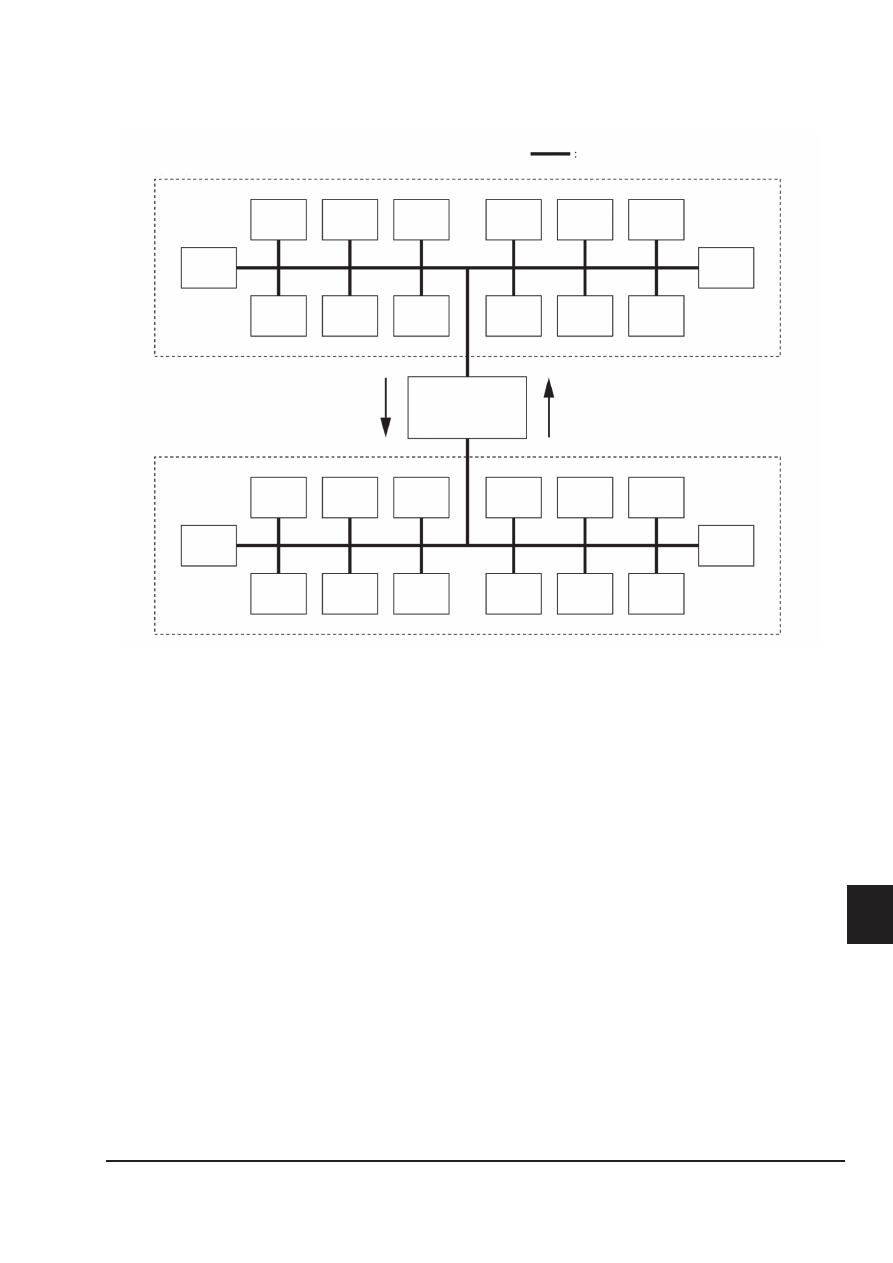

Межсетевой интерфейс CAN обеспечивает обмен данными между двумя сетями CAN.



•

Данная система позволяет отбирать и передавать только необходимую информацию.



•

Сеть передачи данных CAN 1

Сеть передачи данных CAN 1

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Блок

управ-

ления

Шлюз межсетевого

интерфейса CAN

Шина CAN (CAN-H, CAN-L)

M — 4

M – ЭЛЕКТРООБОРУДОВАНИЕ И УПРАВЛЕНИЕ ЭЛЕКТРОПИТАНИЕМ

M

[Описание]

Перед заменой
Перед заменой шлюза межсетевого интерфейса CAN сохраните или распечатайте текущие параме-
тры автомобиля с помощью диагностического прибора CONSULT-III.

Примечание

При невозможности использования функции “READ CONFIGURATION» используйте функцию
«WRITE CONFIGURATION Manual selection» после замены шлюза межсетевого интерфейса CAN.

После замены

Внимание!

Перед заменой шлюза межсетевого интерфейса CAN необходимо выполнить функцию “WRITE



•

CONFIGURATION” с помощью диагностического прибора CONSULT-III.
Выполните процедуру «WRITE CONFIGURATION» в указанном порядке.



•

При неправильном выполнении процедуры «WRITE CONFIGURATION» может возникнуть неис-



•

правность.
Параметры разных моделей отличаются друг от друга. Проверьте параметры данного автомоби-



•

ля.
Не выполняйте процедуру «WRITE CONFIGURATION», кроме случаев, предусматривающих уста-



•

новку нового шлюза межсетевого интерфейса CAN.

Дополнительные операции при замене блока управления (шлюза межсетевого интерфейса
CAN)

Особая процедура ремонта, выполняемая с помощью диагностического прибора
CONSULT-III

Сохраните параметры автомобиля с помощью диагностического прибора CONSULT-III.

1.

Выполните операцию «READ CONFIGURATION», чтобы сохранить или распечатать текущие пара-
метры автомобиля.

Примечание

При невозможности использования функции “READ CONFIGURATION» используйте функцию
«WRITE CONFIGURATION Manual selection» после замены шлюза межсетевого интерфейса CAN.

Выполните замену шлюза межсетевого интерфейса CAN

2.

Сохраните параметры автомобиля с помощью диагностического прибора CONSULT-III.

3.

Выполните процедуру «WRITE CONFIGURATION - Config file» или «WRITE CONFIGURATION - Manual
selection» для записи параметров автомобиля.

M — 5

M – ЭЛЕКТРООБОРУДОВАНИЕ И УПРАВЛЕНИЕ ЭЛЕКТРОПИТАНИЕМ

M

Конфигурация (шлюза межсетевого интерфейса CAN)

[Описание]

Параметры автомобиля необходимо записать с помощью диагностического прибора CONSULT-III,
потому что после замены шлюза межсетевого интерфейса CAN это будет сделать невозможно. Кон-
фигурация предусматривает три операции, перечисленные ниже.

Функция Описание

READ CONFIGRATION

Считывание параметров автомобиля из штатного шлюза межсетевого



•

интерфейса CAN
Сохранение считанных параметров автомобиля



•

WRITE CONFIGRATION - Manual selection

Запись параметров автомобиля с выбором вручную.

WRITE CONFIGRATION - Config file

Запись параметров автомобиля с выбором вручную.

Внимание!

Перед заменой шлюза межсетевого интерфейса CAN необходимо выполнить функцию



•

«WRITE CONFIGURATION» с помощью диагностического прибора CONSULT-III.
Выполните процедуру «WRITE CONFIGURATION» в указанном порядке.



•

При неправильном выполнении процедуры «WRITE CONFIGURATION» может возникнуть не-



•

исправность.
Параметры разных моделей отличаются друг от друга. Проверьте параметры данного авто-



•

мобиля.
Не выполняйте процедуру «WRITE CONFIGURATION», кроме случаев, предусматривающих



•

установку нового шлюза межсетевого интерфейса CAN.

Особая процедура ремонта, выполняемая с помощью диагностического прибора
CONSULT-III

Запишите выбранный режим.

1.

Выберите функцию «CONFIGURATION» для шлюза межсетевого интерфейса CAN.
В случае записи сохраненных данных >> переходите к 2
В случае записи данных вручную >> переходите к 3

Выполните операцию «WRITE CONFIGURATION - CONFIG FILE».

2.

Выполните операцию «WRITE CONFIGURATION - Config file».»WORK END

Выполните операцию «WRITE CONFIGURATION - MANUAL SELECTION».

3.

1)  Выполните операцию «WRITE CONFIGURATION - MANUAL SELECTION».
2)  Укажите соответствующую модель и перечень параметров.
3)  Проверьте и/или измените значения каждого параметра.
4)  Выберите «Setting change».

Внимание!

Убедитесь, что вы выбрали «Setting change», даже если параметры нового шлюза межсетевого
интерфейса CAN полностью соответствуют необходимым вам параметрам. В противном случае,
будет невозможно автоматическое считывание параметров при выборе модели автомобиля.

5)  После сообщения «COMMAND FINISHED» is выберите «END».

M — 6

M – ЭЛЕКТРООБОРУДОВАНИЕ И УПРАВЛЕНИЕ ЭЛЕКТРОПИТАНИЕМ

M

СИСТЕМА ДИАГНОСТИКИ (ШЛЮЗА МЕЖСЕТЕВОГО ИНТЕРФЕЙСА CAN)

Функции диагностического тестера CONSULT-III

Использование функций
Диагностический прибор CONSULT-III выполняет следующие функции совместно с шлюзом межсе-
тевого интерфейса CAN через шину CAN.

Режим диагностики

Идентификация электронного блока управления:

Отображается номер детали шлюза межсе-
тевого интерфейса CAN.

Результаты самодиагностики:

Отображаются результаты самодиагности-
ки, полученные шлюзом межсетевого интер-
фейса CAN.

Использование окна «CAN Diagnostic Support Monitor» Позволяет считывать переданные или при-

нятые по шине CAN результаты диагностики.

Конфигурация:

Считывание и сохранение параметров авто-
мобиля.
Запись параметров автомобиля при замене
шлюза межсетевого интерфейса CAN.

Самодиагностика (выявление диагностических кодов)
№ диагностического кода Экран CONSULT-III
(условия обнаружения кода неисправности)
>>> Процесс устранения неисправности.

U1000: CAN COMM CIRCUIT
(Шлюз межсетевого интерфейса CAN не может передать сигнал обмена данными по шине CAN в те-
чение 2 или более секунд).
>>>Выполните диагностику, как описано в разделе «Trouble Diagnosis Flow Chart» ESM.

U1010: CONTROL UNIT (CAN)
(Шлюз межсетевого интерфейса CAN выявил неисправность системы обмена данными по шине
CAN).
>>> Выполните замену шлюза межсетевого интерфейса CAN

B2600 INF code 46: CONFIG ERROR WRONG DATA
(Шлюз межсетевого интерфейса CAN выявил неисправность при проверке сохраненных в памяти
параметров).
>>> Выполните замену шлюза межсетевого интерфейса CAN

B2600 INF code 55: CONFIG ERROR NOT CONFIGURED
(Шлюз межсетевого интерфейса CAN при проверке сохраненных в памяти параметров выявил, что
параметры не были сохранены).
>>> Выполните замену шлюза межсетевого интерфейса CAN
