Nissan Patrol P61G. Руководство - часть 64

L — 8

L – ОРГАНЫ УПРАВЛЕНИЯ АВТОМОБИЛЕМ

L

WW: Стеклоочистители и стеклоомыватели

СТЕКЛООЧИСТИТЕЛИ

Стеклоочиститель ветрового стекла

[Преимущества]

Для улучшения внешнего вида щетки стеклоочистителя опущены ниже.



•

Очищаемая площадь больше, чем у LC200.



•

[Конструкция]

Используется новый рычаг стеклоочистителя и бескаркасная щетка стеклоочистителя. Стеклоочи-
стители оптимизированы с целью улучшения аэродинамических характеристик, повышения качества
очистки стекла и снижения уровня шума ветра. В применяемой в настоящее время щетке стеклоо-
чистителя имеется несколько металлических нажимных рычагов, равномерно распределяющих дав-
ление щетки на стекло. В новой же щетке стеклоочистителя имеются две пружины, которые обе-
спечивают плотное прилегание щетки к стеклу. Кроме того, уменьшение высоты щетки способствует
улучшению видимости через ветровое стекло.

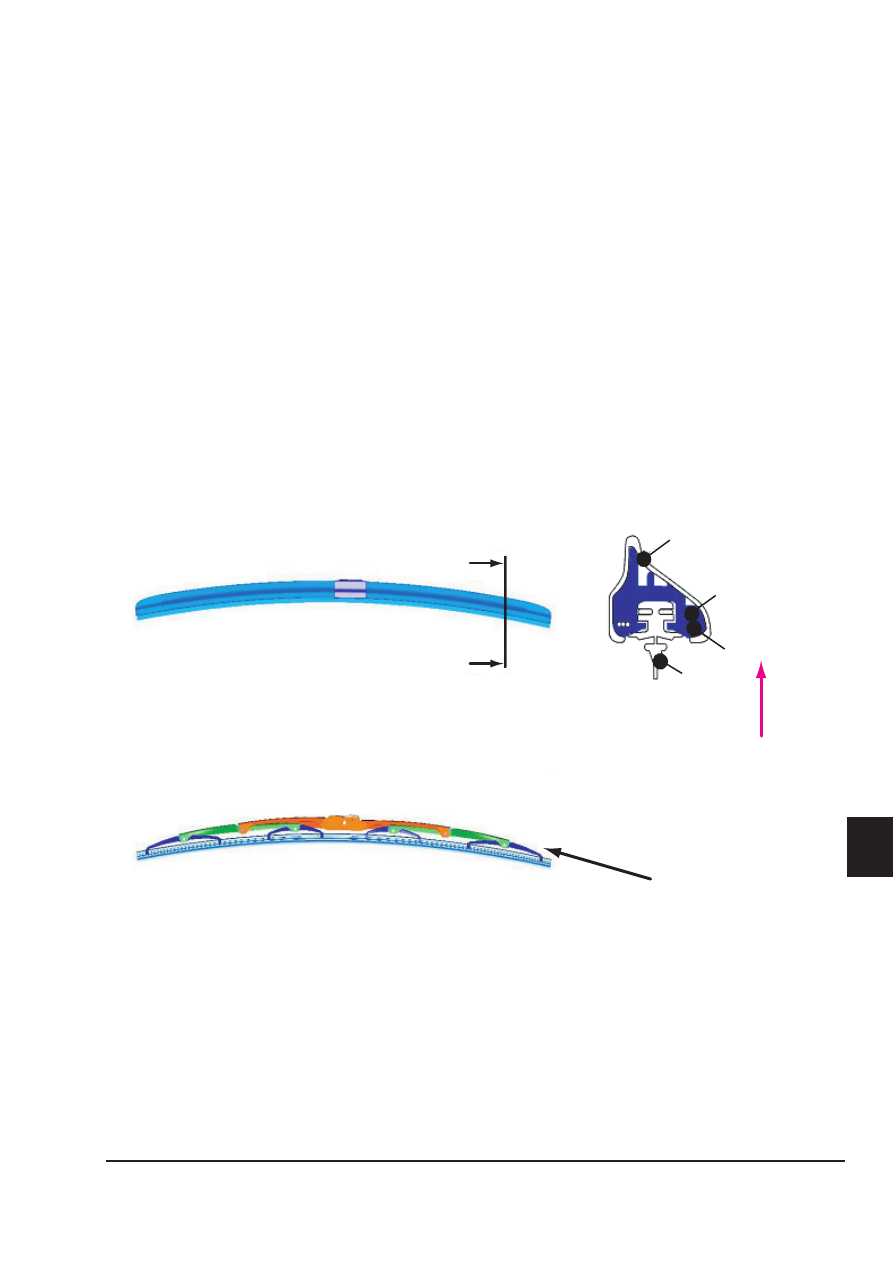

Высота щетки

A

A

  -

Бескаркасная щетка

Левая сторона: 25,7 мм

Правая сторона: 24,5 мм

Обычная щетка

33,5 мм

РАЗРЕЗ A-A

Ребро

Резиновый брус

Пружина

Применяются

две пружины

Металлический

рычаг

Полотно щетки

L — 9

L – ОРГАНЫ УПРАВЛЕНИЯ АВТОМОБИЛЕМ

L

Функции]

Повышение качества очистки стекла при высокой скорости движения автомобиля достигнуто благо-
даря уменьшению действующей на щетку подъемной силы. Обзор через ветровое стекло значитель-
но улучшился благодаря оптимизации конструкции стеклоочистителей и замене обычных щеток на
новые, бескаркасные.

Цепь питания электродвигателя стеклоочистителей
Направление тока к электродвигателю при работе стеклоочистителя с низкой (LO) и высокой (HI) ско-
ростью взмаха щеток одинаково.

Работа в прерывистом режиме, с учетом скорости движения
Доступны три уровня интервалов работы стеклоочистителей в прерывистом режиме, в зависимости
от скорости движения автомобиля. Если водителю не нужна зависимость работы стеклоочистителей
от скорости движения автомобиля, существует возможность отключения данной функции с помо-
щью режима WORK SUPPORT диагностического прибора CONSULT-III.

Длительность интервала (7 режимов) x диапазон скорости движения (3 диапазона)
= интервал работы стеклоочистителей в прерывистом режиме

Диапазон скоростей движения автомобиля:

0 - 5 км/ч



•

5 - 65 км/ч



•

Более 65 км/ч



•

Датчик дождя
Датчик дождя помогает выбрать оптимальную скорость работы стеклоочистителя ветрового стекла,
исходя из интенсивности дождя и условий эксплуатации автомобиля. Датчик передает сигнал запро-
са скорости работы стеклоочистителя ветрового стекла блоку ВСМ по последовательному каналу.

Схема системы

Автоматический режим работы очистителя ветрового стекла

Работа датчика дождя

датчик дождя распознает силу дождя и условия эксплуатации автомобиля

Блок BCM сообщает датчику дождя об условиях эксплуатации автомобиля (скорость автомобиля, ре-



•

жим работы очистителя ветрового стекла, чувствительность датчика дождя и т.д.) по последователь-
ному каналу.
Датчик дождя помогает выбрать оптимальную скорость работы стеклоочистителя ветрового стекла,



•

исходя из интенсивности дождя и условий эксплуатации автомобиля. Датчик передает сигнал запро-
са скорости работы стеклоочистителя ветрового стекла блоку ВСМ по последовательному каналу.

Работа в автоматическом режиме

Блок BCM получает сигнал запроса скорости работы стеклоочистителя ветрового стекла по последо-



•

вательному каналу от датчика дождя.
Блок BCM осуществляет управление работой стеклоочистителя ветрового стекла в соответствии с



•

полученными сигналами запроса скорости работы стеклоочистителя.
BCM также передает сигнал запроса режима работы передних стеклоочистителей (LO или HI) блоку



•

IPDM E/R по шине CAN.

Выключатель

омывателя

Комбинирован-

ный переклю-

чатель

Функции считывания

состояния контактов

комбинированного

переключателя

Линия передачи данных

CAN

Сигнал автомати-
ческой остановки
очистителя ветрового
стекла

Блок IPDM

Реле

передних

стеклоочисти-

телей

Блок BCM

Насос

стеклоомы-

вателя

Реле высокой

скорости перед-

них стеклоочи-

стителей

Электродвига-
тель очистите-

ля ветрового

стекла

HI
LO

Линия передачи данных

CAN

Сигнал положения
остановки очистителя
ветрового стекла

Последовательный

канал датчика дождя

Сигнал скорости

автомобиля

Сигнал датчика дождя

Состояние автомобиля

Сигнал запроса на
включение стеклоо-
чистителя ветрового
стекла
(LO/HI/INT)

Датчик

дождя

Блок

управления

кондиционером

L — 10

L – ОРГАНЫ УПРАВЛЕНИЯ АВТОМОБИЛЕМ

L

Условия работы переднего очистителя ветрового стекла в автоматическом режиме

Замок зажигания в положении ON (ВКЛ)



•

Выключатель переднего стеклоочистителя в положении – INT (прерывистый)



•

Примечание

При установке выключателя очистителя ветрового стекла в положение INT стеклоочиститель
срабатывает однократно, независимо от наличия дождя.

Установка чувствительности датчика дождя
В соответствии с интенсивностью работы стеклоочистителей, BCM определяет чувствительность
датчика дождя.

Положение ручки управления прерывистой работой 1 (высокая чувствительность) - 7 (низкая



•

чувствительность)

Y62L012

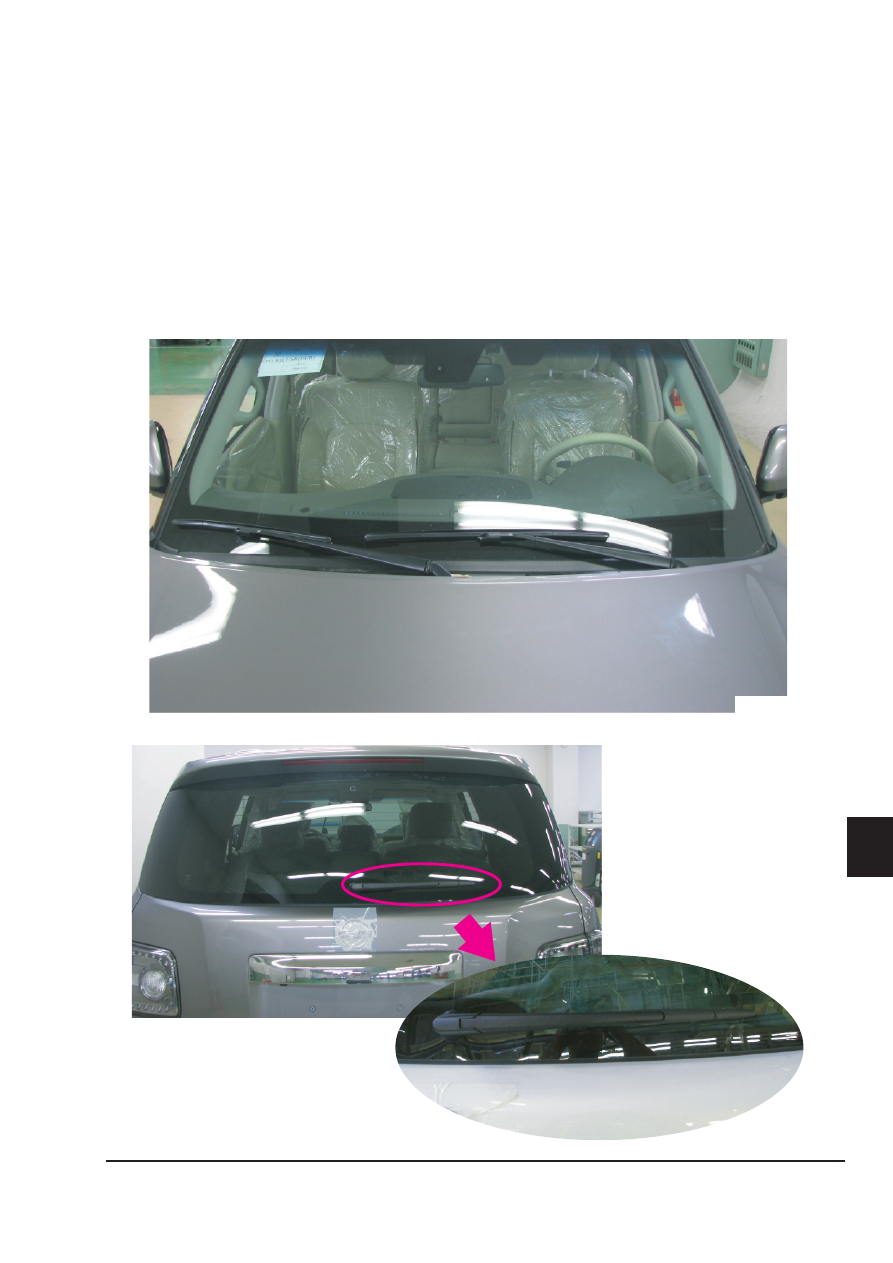

Задний стеклоочиститель

Y62L013

L — 11

L – ОРГАНЫ УПРАВЛЕНИЯ АВТОМОБИЛЕМ

L

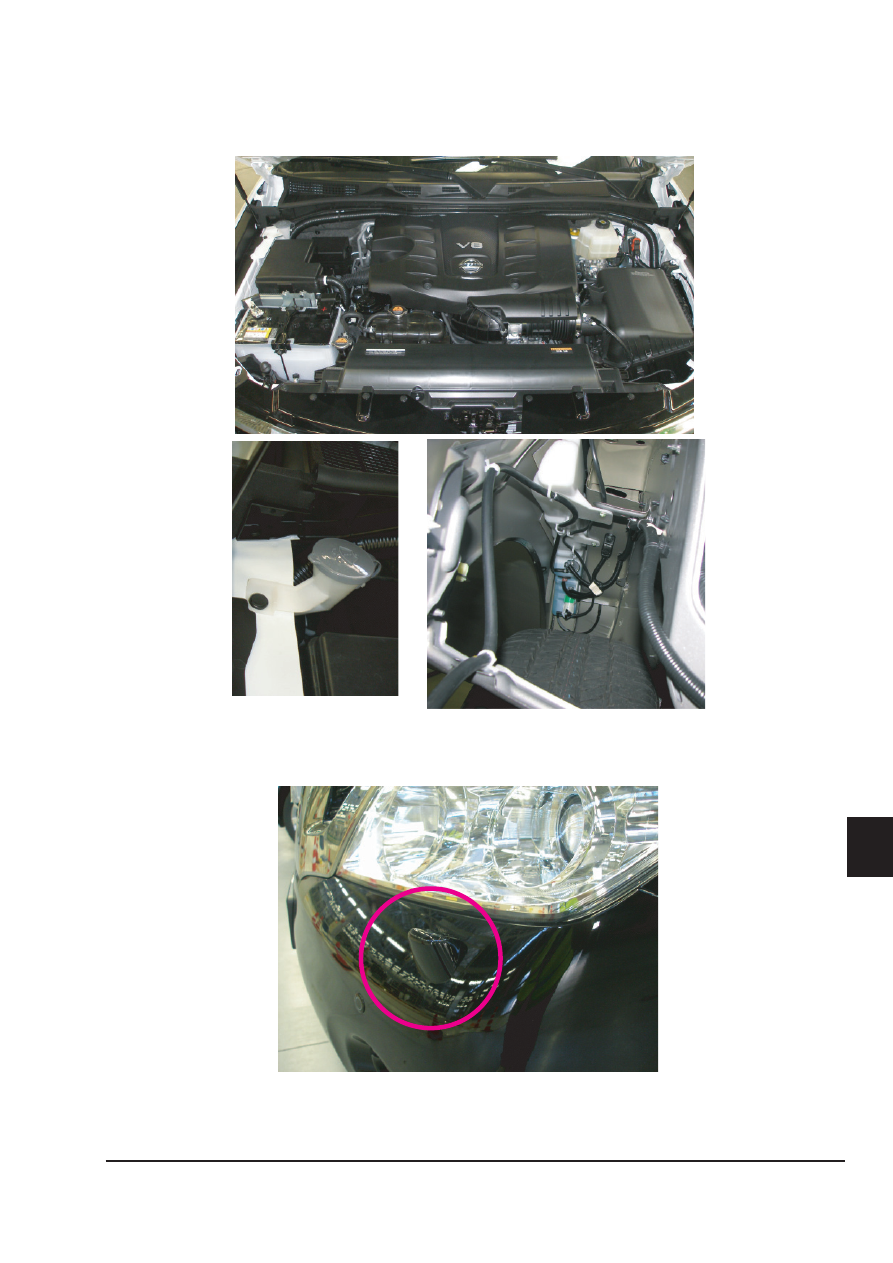

ШАЙБА

Бачок омывателя

Омыватель фар

Снята защита крыла
