F — 5

F – ТОРМОЗНАЯ СИСТЕМА

F

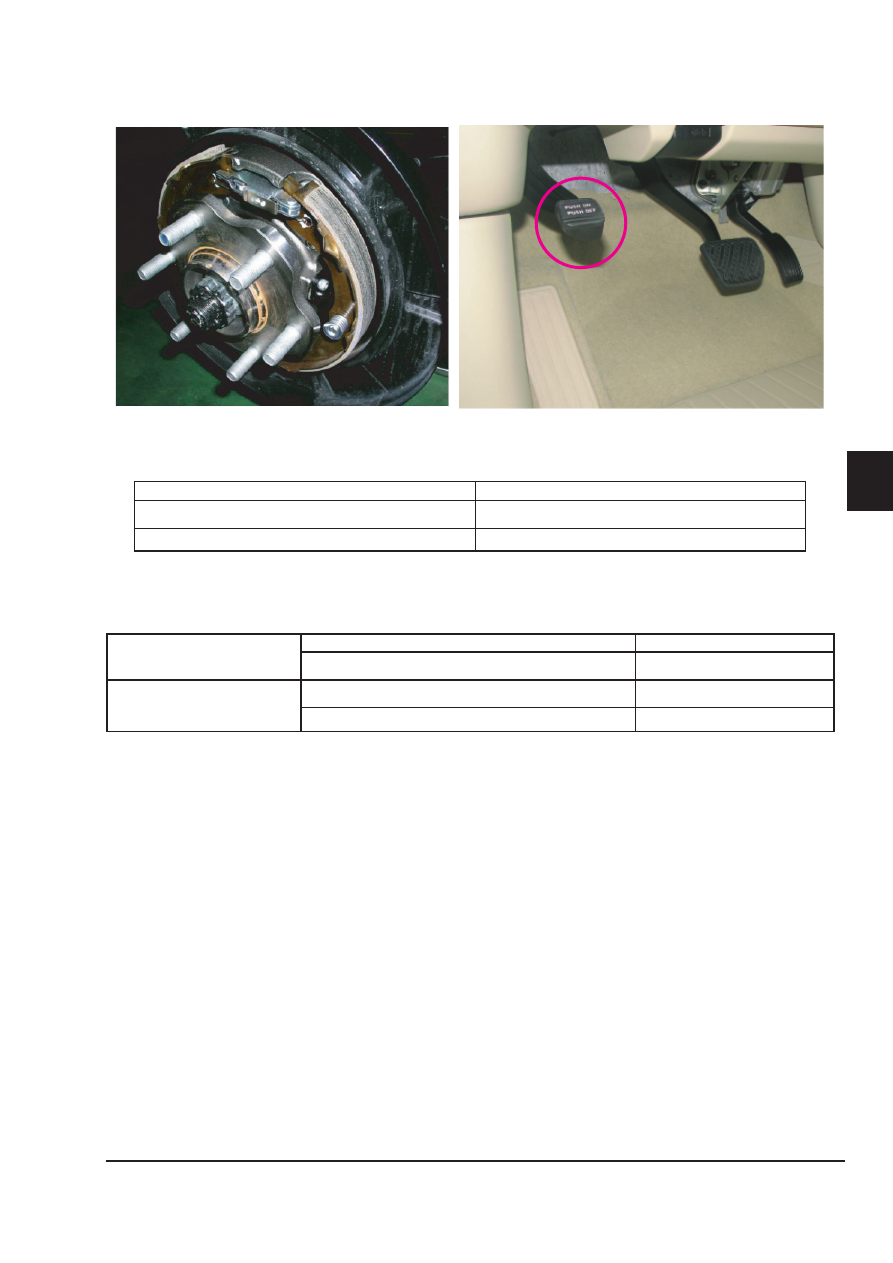

СИСТЕМА СТОЯНОЧНОГО ТОРМОЗА

Технические характеристики



Тип

DS23

Рабочий (внутренний) диаметр барабана

230 (9.055)

Длина x ширина x толщина колодки

239,9 x 25,0 x 3,55 (9,445 x 0,984 x 0,140)

Данные, относящиеся к техническому обслуживанию

Единица измерения: мм (дюймы)

Накладка колодки

Толщина по стандарту

3,55 (0,140)

Минимально допустимая толщина

1,5 (0,059)

Тормозной барабан

Внутренний диаметр по стандарту

230 (9,055)

Минимально допустимый внутренний диаметр

229 (9,016)

F — 6

F – ТОРМОЗНАЯ СИСТЕМА

F

ТОРМОЗНАЯ ЖИДКОСТЬ

Проверка уровня тормозной жидкости

Тормозная жидкость в бачке главного тормозного цилиндра должна находиться между метками



•

MAX и MIN.

Внимание

Перед проверкой уровня тормозной жидкости выключите зажигание и сделайте не менее 20 на-
жатий педали тормоза.

Примечание

В гидроаккумуляторе происходит сжатие тормозной жидкости. Поэтому уровень жидкости в бач-
ке может опускаться ниже метки MAX. Это является нормальным.

Осмотрите бачок и прилегающие к нему детали на предмет потеков тормозной жидкости.



•

Если уровень жидкости в бачке существенно ниже метки MIN, проверьте тормозную систему на



•

предмет утечек.
Если после выключения стояночного тормоза не гаснет соответствующая сигнальная лампа,



•

проверьте тормозную систему на предмет утечек.
Если тормозная жидкость содержит посторонние включения или если смешаны несколько типов



•

тормозной жидкости, проверьте бачок главного тормозного цилиндра.

Прокачка тормозной системы.

Предупреждение о низком давлении в гидравлической системе
Если при включении зажигания загорается сигнальная лампа тормозной системы, хотя ручной тор-
моз отпущен и уровень тормозной жидкости в бачке соответствует норме, это может указывать на
низкое давление жидкости в тормозной системе.

Внимание

Прокачку системы следует выполнять в такой последовательности:



•

Гидроаккумулятор в сборе с электродвигателем >> Переднее правое колесо >> Переднее



•

левое колесо >>  Заднее левое колесо>>  Заднее правое колесо.
Если во время прокачки системы загорится сигнальная лампа VDC, выполните диагностику



•

системы ABS с помощью диагностического прибора CONSULT-III.
Если произошла запись кода неисправности «C118E»: это не является признаком неисправ-



•

ности системы. Сигнальная лампа может включиться даже в том случае, если давление жид-
кости в гидроаккумуляторе кратковременно упало, и эффективность тормозной системы
снизилась. Когда давление восстановится, состояние системы нормализуется. Сигнальная
лампа VDC погаснет, если удалить из памяти результаты самодиагностики.

Гидроаккумулятор в сборе с электродвигателем

Внимание

Будьте внимательны! Не пролейте тормозную жидкость на тормозной диск или тормозной



•

суппорт. При попадании тормозной жидкости на эти детали немедленно протрите их.
Будьте внимательны! Не пролейте тормозную жидкость на окрашенные поверхности. Если



•

тормозная жидкость попала на окрашенную поверхность, следует немедленно протереть ее.
Если нажать педаль тормоза при незакрытом бачке главного тормозного цилиндра, тормоз-



•

ная жидкость может пролиться.
Избегайте сильных нажатий педали тормоза.



•

Во время выполнения процедуры необходимо несколько раз проверить уровень тормозной



•

жидкости в бачке.

Перед проверкой уровня тормозной жидкости выключите зажигание и сделайте не менее 20 на-

1.

жатий педали тормоза.
Проверьте чистоту внутренней поверхности бачка. Если поверхность чистая, налейте в бачок

2.

свежую тормозную жидкость.

F — 7

F – ТОРМОЗНАЯ СИСТЕМА

F

Внимание

Запрещается повторное использование тормозной жидкости.



•

Запрещается использование тормозной жидкости, отличной от рекомендованной.



•

3.  Установите выключатель зажигания в положение ON.

Примечание

Включение и выключение электродвигателя происходит автоматически.

4.  Установите выключатель зажигания в положение OFF.
5.  20 или более раз выжмите педаль тормоза.

Примечание

При падении давления в гидроаккумуляторе ход педали тормоза увеличивается. Или ход педали
в начальной его части становится легким.

6.  Пять раз повторите операции с 3 по 5.
7.  Установите выключатель зажигания в положение ON. Убедитесь, что электродвигатель автома-

тически выключился через 18 секунд. Если на это ушло более 18 секунд, повторите процедуры с
3 по 7.

Передние тормозные механизмы

Внимание

Будьте внимательны! Не пролейте тормозную жидкость на тормозной диск или тормозной



•

суппорт. При попадании тормозной жидкости на эти детали немедленно протрите их.
Будьте внимательны! Не пролейте тормозную жидкость на окрашенные поверхности. Если



•

тормозная жидкость попала на окрашенную поверхность, следует немедленно протереть ее.
Если нажать педаль тормоза при незакрытом бачке главного тормозного цилиндра, тормоз-



•

ная жидкость может пролиться.
Избегайте сильных нажатий педали тормоза.



•

Во время выполнения процедуры необходимо несколько раз проверить уровень тормозной



•

жидкости в бачке.

Установите выключатель зажигания в положение OFF.

1.

20 или более раз выжмите педаль тормоза.

2.

Примечание

При падении давления в гидроаккумуляторе ход педали тормоза увеличивается. Или ход педали
в начальной его части становится легким.

Проверьте чистоту внутренней поверхности бачка. Если поверхность чистая, налейте в бачок

3.

свежую тормозную жидкость.

Внимание

Запрещается повторное использование тормозной жидкости.



•

Запрещается использование тормозной жидкости, отличной от рекомендованной.



•

Установите выключатель зажигания в положение ON.

4.

Наденьте пластмассовую трубку на штуцер для прокачки.

5.

Отверните штуцер для прокачки. Педаль тормоза должна быть при этом выжата.

6.

Повторяйте операции с 1 по 6, пока из штуцера не перестанут выходить пузырьки воздуха.

7.

Примечание

Нет необходимости несколько раз нажимать на педаль, потому что нагнетание давления в систе-
ме осуществляет электродвигатель.

Проверьте тормозную систему на отсутствие «прихватывания».

8.

Убедитесь, что параметры работы педали тормоза соответствуют норме. При необходимости

9.

отрегулируйте соответствующие детали.

F — 8

F – ТОРМОЗНАЯ СИСТЕМА

F

Задние тормозные механизмы

Внимание

Будьте внимательны! Не пролейте тормозную жидкость на тормозной диск или тормозной



•

суппорт. При попадании тормозной жидкости на эти детали немедленно протрите их.
Будьте внимательны! Не пролейте тормозную жидкость на окрашенные поверхности. Если



•

тормозная жидкость попала на окрашенную поверхность, следует немедленно протереть ее.
Если нажать педаль тормоза при незакрытом бачке главного тормозного цилиндра, тормоз-



•

ная жидкость может пролиться.
Избегайте сильных нажатий педали тормоза.



•

Во время выполнения процедуры необходимо несколько раз проверить уровень тормозной



•

жидкости в бачке.

Установите выключатель зажигания в положение OFF.

1.

20 или более раз выжмите педаль тормоза.

2.

Примечание

При падении давления в гидроаккумуляторе ход педали тормоза увеличивается. Или ход педали
в начальной его части становится легким.

Проверьте чистоту внутренней поверхности бачка. Если поверхность чистая, налейте в бачок

3.

свежую тормозную жидкость.

Внимание

Запрещается повторное использование тормозной жидкости.



•

Запрещается использование тормозной жидкости, отличной от рекомендованной.



•

Установите выключатель зажигания в положение ON.

4.

Наденьте пластмассовую трубку на штуцер для прокачки.

5.

Отверните штуцер для прокачки. Педаль тормоза должна быть при этом выжата.

6.

Повторяйте операции с 1 по 6, пока из штуцера не перестанут выходить пузырьки воздуха.

7.

Примечание

Нет необходимости несколько раз нажимать на педаль, потому что нагнетание давления в систе-
ме осуществляет электродвигатель.

Отпустите педаль тормоза

8.

Повторяйте операции с 1 по 8 до тех пор, пока из штуцера не перестанут выходить пузырьки воз-

9.

духа.
Проверьте тормозные механизмы всех колес на предмет «прихватывания».

10.

Убедитесь, что параметры работы педали тормоза соответствуют норме. При необходимости

11.

отрегулируйте соответствующие детали.
