Система блокировки дифференциала

Описание системы

Система блокировки дифференциала - это система, которая блокирует работу дифференциала



•

и помогает освободить автомобиль, застрявший на бездорожье, в грязи или в глубоком снегу из-
за пробуксовки одного из колес.
Блокировка/разблокировка заднего дифференциала происходит в зависимости от положения



•

переключателя режима блокировки.
В безопасном режиме система блокировки дифференциала в случае ее неисправности отклю-



•

чается.
Если при включенной с помощью переключателя блокировке дифференциала скорость автомо-



•

биля достигла или превысила 20 км/ч, включается зуммер, предупреждающий об этом водите-
ля.

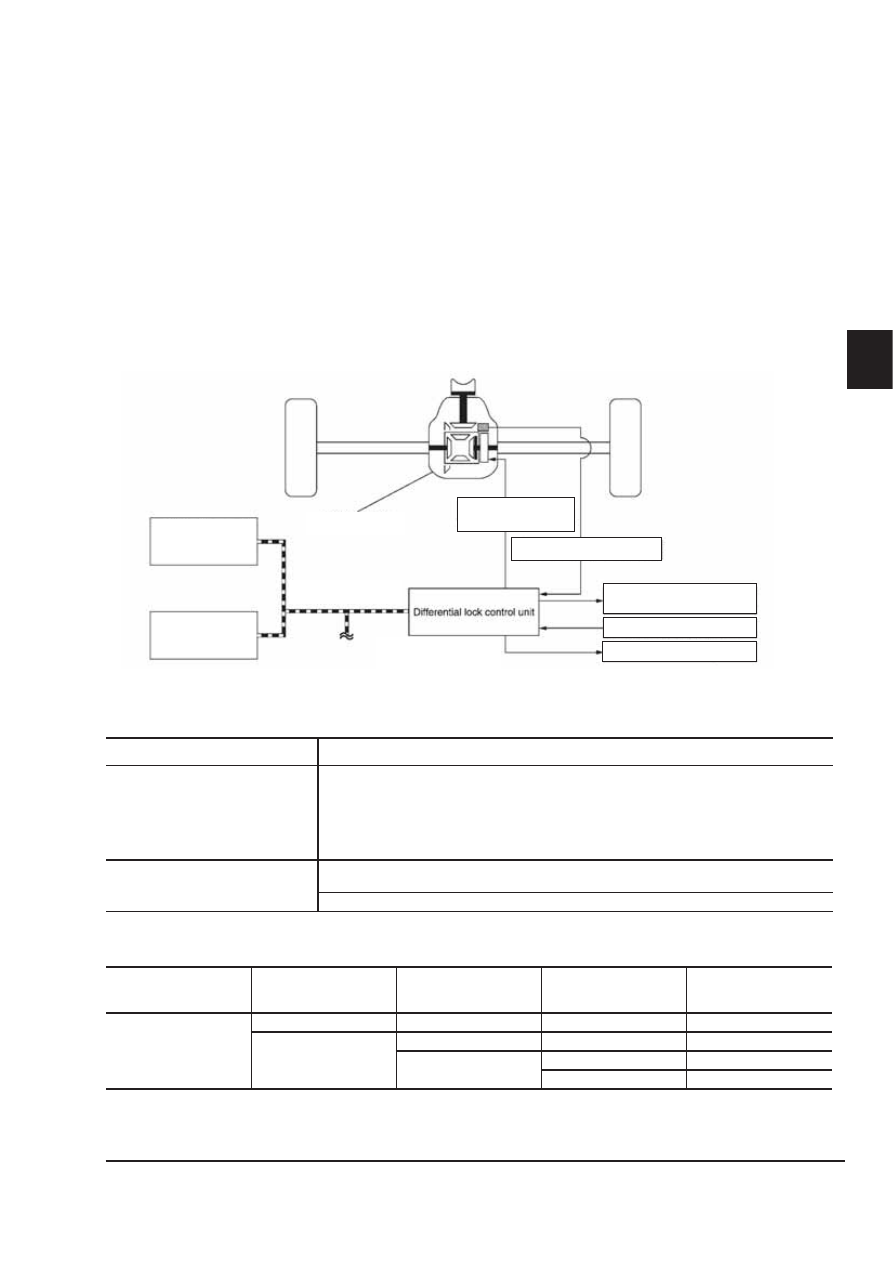

Схема системы

Сигналы ввода/вывода
Прием/ передача сигналов осуществляется блоком управления по шине CAN.

Компоненты системы

Управляющий сигнал

Гидравлический блок и
электронный блок ABS
(блок управления)

Передача по шине CAN следующих сигналов блоку управления блокировкой
дифференциала:

Сигнал скорости автомобиля (ABS)
Сигнал работы системы ABS

Сигнал работы системы VDC

Блок управления раздаточной
коробкой

Передача по шине CAN следующих сигналов блоку управления блокировкой
дифференциала:

Сигнал текущего режима системы 4WD

Условия выполнения блокировки дифференциала

Переключатель

режима блокировки

дифференциала

Режим 4WD

Работа системы

ABS или VDC

Скорость

автомобиля

Работа блокировки

дифференциала

ВКЛ

AUTO

–

–

ВЫКЛ

4H или 4L

ВКЛ

–

ВЫКЛ

ВЫКЛ

4H или 4L

ВЫКЛ

Менее 7 км/ч

ВКЛ

Гидравлический

блок и электронный

блок ABS

(блок управления)

Блок управления

раздаточной

коробкой

Главная передача

заднего моста

Передача данных

по шине CAN

Электромагнитный
клапан блокировки

дифференциала

Датчик положения блокировки

дифференциала

Приборная панель

Сигнальная лампа блокировки



•

дифференциала

Переключатель режима

блокировки дифференциала

Зуммер блокировки

дифференциала

D

D3 — 24

D3 – КОРОБКА ПЕРЕДАЧ И ТРАНСМИССИЯ

Условия включения сигнальной лампы блокировки дифференциала

Условие

Сигнальная лампа блокировки дифференциала

Проверка лампы

Загорается при установке выключателя зажигания в положение ON..
Гаснет после пуска двигателя.

Блокировка/разблокировка диф-
ференциала

Горит/не горит

Режим ожидания системы управ-
ления блокировкой дифферен-
циала *1

Мигание: 1 раз в 2 секунды

Неисправность системы блоки-
ровки дифференциала

Не горит*2

*1:

Режим ожидания

системы управления блокировкой дифференциала включается в период времени, когда переключатель

режима блокировки находится в положении LOCK, а дифференциал разблокирован.

*2:  Данный режим выключается после установки переключателя режима блокировки находится в положение ON.

Безопасный режим работы
При неисправности системы блокировки дифференциала включается безопасный режим и проис-
ходит разблокировка заднего дифференциала.

Система диагностики (блок управления блокировкой дифференциала)

Функции диагностического прибора CONSULT-III

[Функции]

Диагностический прибор CONSULT-III может отобразить каждый пункт диагностики при помощи ука-
занных ниже режимов диагностической проверки.

Режим диагностической проверки

Функция

Режим ECU Identification

Позволяет считать номер электронного блока управления.

Режим Self Diagnostic Result

Данный режим позволяет чтение и быстрое удаление
результатов самодиагностики.*

Режим Data Monitor

Позволяет прочитать входные / выходные данные блока
управления дифференциалом

*:   Удаление данной диагностической информации осуществляется ее стиранием.
•

Диагностический код неисправности

Идентификация электронного блока управления
Позволяет считать номер электронного блока управления.

Результаты самодиагностики
См. таблицу диагностических кодов неисправности.

В качестве результата самодиагностики отображается «0».

Система в данный момент неисправна.



•

В качестве результата самодиагностики отображается любое значение, кроме «0».

Ранее существовала неисправность системы, но в данный момент она исправна.



•

Примечание

При каждом включении зажигания числовое значение параметра увеличивается на единицу:
1

→ 2 → 3…38 → 39.

Когда количество циклов достигнет 39, данный параметр более не увеличивается, и в качестве
результатов самодиагностики отображается «39», пока эти результаты не будут удалены.

D

D3 — 25

D3 – КОРОБКА ПЕРЕДАЧ И ТРАНСМИССИЯ

Режим Data Monitor

Х:  Доступно

Отображаемые

параметры

ВЫБЕРИТЕ

ОТОБРАЖАЕМЫЙ ПАРАМЕТР

Примечания

ВХОДНЫЕ

СИГНАЛЫ БЛОКА

УПРАВЛЕНИЯ

ОСНОВНЫЕ

СИГНАЛЫ

BATTERY VOLT [В]

X

X

Отображается напряжение питания
блока управления блокировкой
дифференциала

4WD MODE [AUTO/4H/4L]

X

X

Отображается состояние
переключателя 4WD.

VHCL S/SEN-R [км/ч] или
[мили/ч]

X

Отображается частота вращения
правого заднего колеса, рассчитанная
на основании сигнала колесного
датчика.

VHCL S/SEN-L [км/ч] или
[мили/ч]

X

Отображается частота вращения
правого заднего колеса, рассчитанная
на основании сигнала колесного
датчика.

VHCL S/SEN-RL [км/ч] или
[мили/ч]

X X

Отображается частота вращения
правого заднего и левого заднего
колес, рассчитанная на основании
сигнала колесных датчиков.

D-LOCK SW SIG [ON/OFF]

X

X

Отображается положение
переключателя режима блокировки
дифференциала.

D-LOCK SIG [ON/OFF]

X

X

Отображается статус блокировки
дифференциала.

RELAY ON [ON/OFF]

X

X

Отображается режим работы реле
электромагнитного клапана блокировки
дифференциала.

RELAY MTR [ON/OFF]

X

X

Отображается статус реле
электромагнитного клапана блокировки
дифференциала.

SOL MTR [ON/OFF]

X

X

Отображается статус
электромагнитного клапана блокировки
дифференциала.

IND MTR [ON/OFF]

X

X

Отображается статус сигнальной
лампы блокировки дифференциала.

D-LOCK POS SW [ON/OFF]

X

X

Отображается состояние
датчика положения блокировки
дифференциала.

BUZ SIG [ON/OFF]

X

X

Отображается статус
предупреждающего зуммера
блокировки дифференциала.

D

D3 — 26

D3 – КОРОБКА ПЕРЕДАЧ И ТРАНСМИССИЯ

Блок управления блокировкой дифференциала

Справочные данные

Данные, отображаемые диагностическим прибором

Отображаемые

параметры

Условие Значение/статус

BATTERY VOLT [В]

Всегда

Напряжение

аккумуляторной

батареи

4WD MODE [AUTO/4H/4L]

Положение переключателя 4WD: AUTO

AUTO

Положение переключателя 4WD: 4H

4H

Положение переключателя 4WD: 4L

4L

VHCL S/SEN-R [км/ч] или
[мили/ч]

Остановка автомобиля

0,00 км/ч (0,00 миль/ч)

ПРЕДУПРЕЖДЕНИЕ:

Проверьте давление воздуха в шинах при нормальных
условиях.

Приблизительно равно

показаниям спидометра

(с погрешностью ±10%)

VHCL S/SEN-L [км/ч] или
[мили/ч]

Остановка автомобиля

0,00 км/ч (0,00 миль/ч)

ПРЕДУПРЕЖДЕНИЕ:

Проверьте давление воздуха в шинах при нормальных
условиях.

Приблизительно равно

показаниям спидометра

(с погрешностью ±10%)

VHCL S/SEN-RL [км/ч] или
[мили/ч]

Остановка автомобиля

0,00 км/ч (0,00 миль/ч)

ПРЕДУПРЕЖДЕНИЕ:

Проверьте давление воздуха в шинах при нормальных
условиях.

Приблизительно равно

показаниям спидометра

(с погрешностью ±10%)

D-LOCK SW SIG [ON/OFF]

Переключатель режима блокировки дифференциала:
ВКЛ

ВКЛ

Переключатель режима блокировки дифференциала:
ВЫКЛ

ВЫКЛ

D-LOCK SIG [ON/OFF]

Режим блокировки дифференциала: заблокировано

ВКЛ

Режим блокировки дифференциала: разблокировано

ВЫКЛ

RELAY ON [ON/OFF]

Реле электромагнитного клапана блокировки
дифференциала: ВКЛ

ВКЛ

Реле электромагнитного клапана блокировки
дифференциала: ВЫКЛ

ВЫКЛ

RELAY MTR [ON/OFF]

Электромагнитный клапан блокировки
дифференциала: ВКЛ

ВКЛ

Электромагнитный клапан блокировки
дифференциала: ВЫКЛ

ВЫКЛ

SOL MTR [ON/OFF]

Электромагнитный клапан блокировки
дифференциала: ВКЛ

ВКЛ

Электромагнитный клапан блокировки
дифференциала: ВЫКЛ

ВЫКЛ

IND MTR [ON/OFF]

Сигнальная лампа блокировки дифференциала: ВКЛ

ВКЛ

Сигнальная лампа блокировки дифференциала: ВЫКЛ

ВЫКЛ

D-LOCK POS SW [ON/OFF]

Датчик положения блокировки дифференциала:
заблокировано

ВКЛ

Датчик положения блокировки дифференциала:
разблокировано

ВЫКЛ

BUZ SIG [ON/OFF]

Зуммер блокировки дифференциала: ВКЛ

ВКЛ

Зуммер блокировки дифференциала: ВЫКЛ

ВЫКЛ

Безопасный режим работы
При неисправности системы блокировки дифференциала включается безопасный режим и проис-
ходит разблокировка заднего дифференциала.
