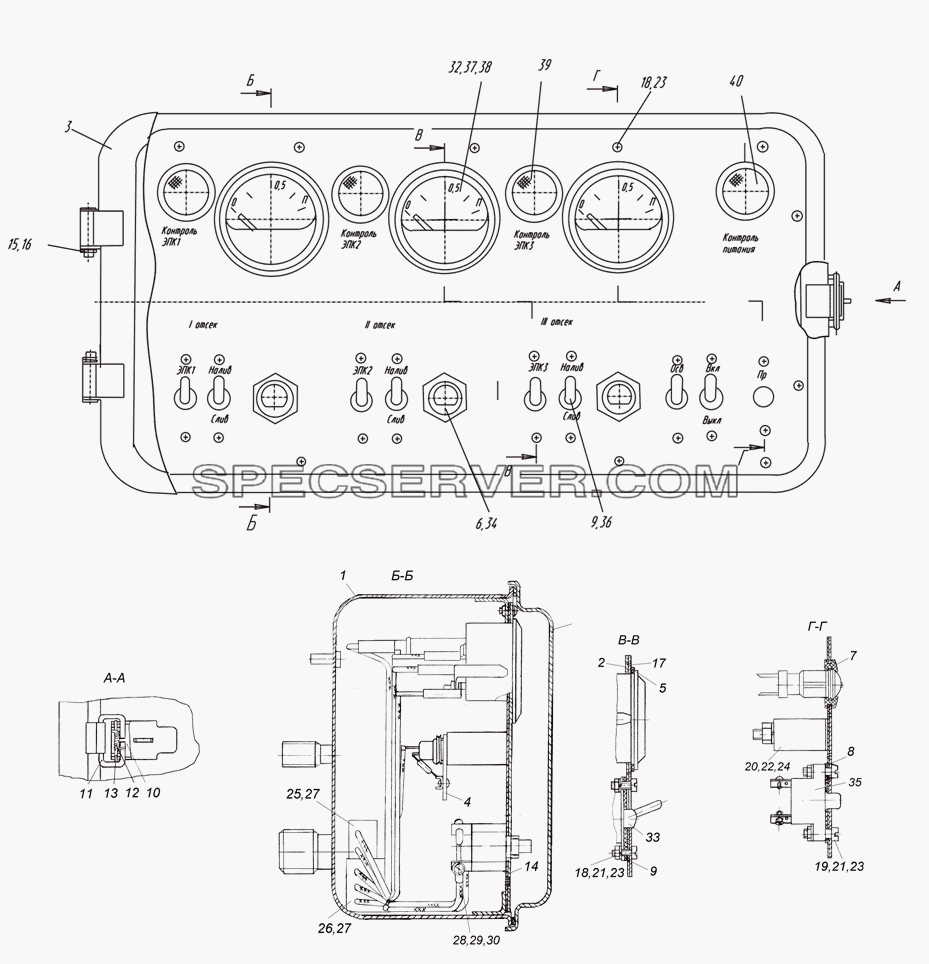

Запчасти: 9693-3718400 Щиток управления для НефАЗа-9693-10

9693-3718400 Щиток управления для НефАЗа-9693-10 (список запасных частей)

9693-3718400 Щиток управления для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9693-3718410 Корпус
2 9693-3718417 Панель в сборе
3 9693-3718421 Крышка
4 96741-3718315 Плата монтажная
5 9674-3718237 Прокладка
6 9674-3718238 Прокладка
7 9674-3718243 Прокладка
8 9674-3718244 Прокладка
9 9674-3718245 Прокладка
10 9674-3718251 Рычаг
11 9674-3718252 Скоба
12 9674-3718253 Пружина
13 9674-3718254 Ось (Проволока 2,0-ОС ГОСТ 3282-74)
14 9693-3718413 Прокладка
15 9674-3718256 Шайба замковая
16 9674-3718257 Ось
17 9693-3718419 Фальшпанель
18 1/32719/01 Винт ТС с крестообразным шлицем 10530 М4-6gх10
19 1/32724/01 Винт
20 1/09021/21 Болт
21 1/07940/11 Гайка
22 1/58962/11 Гайка М6-6Н
23 1/11953/70 Шайба пружинная 4
24 1/05164/70 Шайба пружинная 6
25 02-6,3-04 ОСТ 37,003,032-88 Колодка штыревая 02-6,3-06 ОСТ37.003.032-88
26 02-6,3-04 ОСТ 37,003,032-88 Колодка штыревая 02-6,3-06 ОСТ37.003.032-88
27 03-6,3-12 Штырь
28 02-6,3-12 Гнездо
29 ?4,2 Наконечник
30 ?5,5 Наконечник
31 ?6,5 Наконечник
32 А-24-1 Лампа
33 46.3710 Выключатель 46.3710
34 ВК322 Кнопка контроля схемы сигнализации ВК322 ТУ37.003.402-73
35 Пр310 ТУ37.003.008-80 Предохранитель Пр310 ТУ37.003.008-80
36 51.3709 ТУ37.003.1079-81 Переключатель 51.3709 ТУ37.003.1079-81
37 УБ 170 ТУ37.003.614-79 Указатель уровня топлива УБ 170 ТУ37.003.614-79
38 ЛВ 211-329 Патрон ЛВ 211-329 ТУ37.458.063-90
39 123.3803 ТУ37.003.293-72 Фонарь контрольной лампы 124.3803 ТУ37.003.293-72
40 123.3803 ТУ37.003.293-72 Фонарь контрольной лампы 124.3803 ТУ37.003.293-72
41 ПГВА -0,75 Провод
42 Трубка 3,31 ТВ40,4 Трубка 3,31 ТВ40,4. белая Высшего сорта

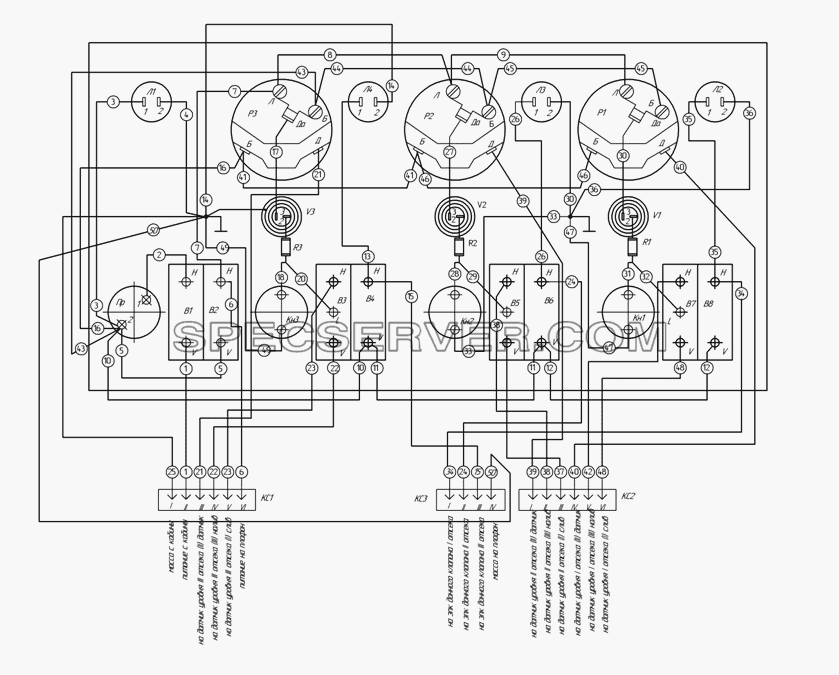

Запчасти: 9693-3718400Э3 Схема электрическая щитка для НефАЗа-9693-10

9693-3718400Э3 Схема электрическая щитка для НефАЗа-9693-10 (список запасных частей)

9693-3718400Э3 Схема электрическая щитка для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- R1, R2, R3 Резистор С2-10-0,5-300 ом ОЖО 467.148 ТУ
- V1, V2, V3 Тиристоры
- В1, В2, В4, В6, В8 Выключатель 46.371 ТУ 37.003.1079-81
- В3, В5, В7 Переключатели режима работ («Налив-Слив»)
- Кн1, Кн2, Кн3 Кнопки контроля
- КС1, КС2 Колодка соединительная 0,2-6,3-06 ОСТ 37.003.032-88
- КС3 Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88
- Л Лампа А24-1 ГОСТ 2023-88
- Л1 Лампа контроля питания
- Л2, Л3,Л4 Фонарь контрольной лампы 123.3803 ТУ 37.003.293-72 (красный)
- Пр Предохранитель
- Р1, Р2, Р3 Указатели уровня

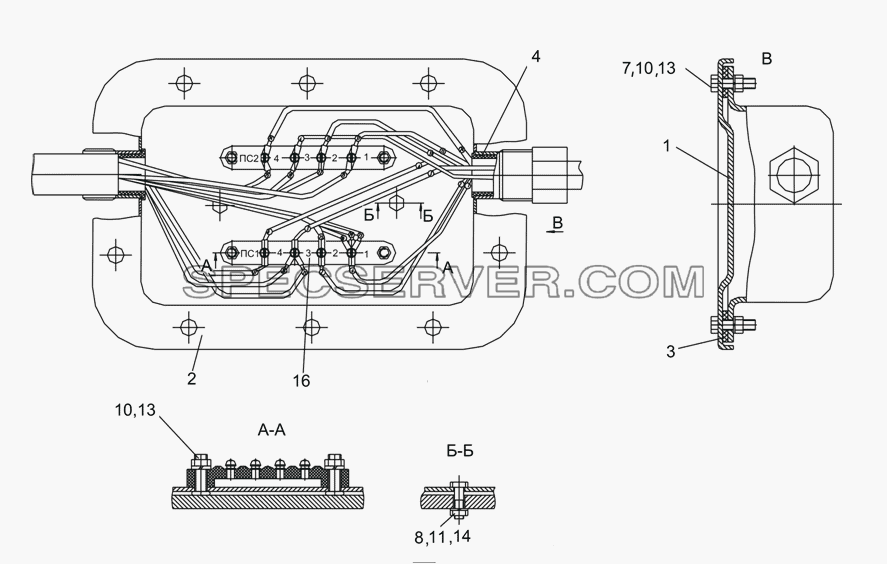

Запчасти: 9693-3719030 Установка коробки соединительной для НефАЗа-9693-10

9693-3719030 Установка коробки соединительной для НефАЗа-9693-10 (список запасных частей)

9693-3719030 Установка коробки соединительной для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9693-3719031 Корпус
2 9674-3719014 Крышка
3 9674-3719015 Прокладка
4 9674-3719016 Втулка
7 1/09022/21 Болт М6-6gх16
8 1/60436/21 Болт М8-6gх25
10 1/58962/11 Гайка М6-6Н
11 1/61008/11 Гайка М8
13 1/05164/70 Шайба пружинная 6
14 1/05166/70 Шайба пружинная 8
16 16.3723 Панель соединительная 16.3723

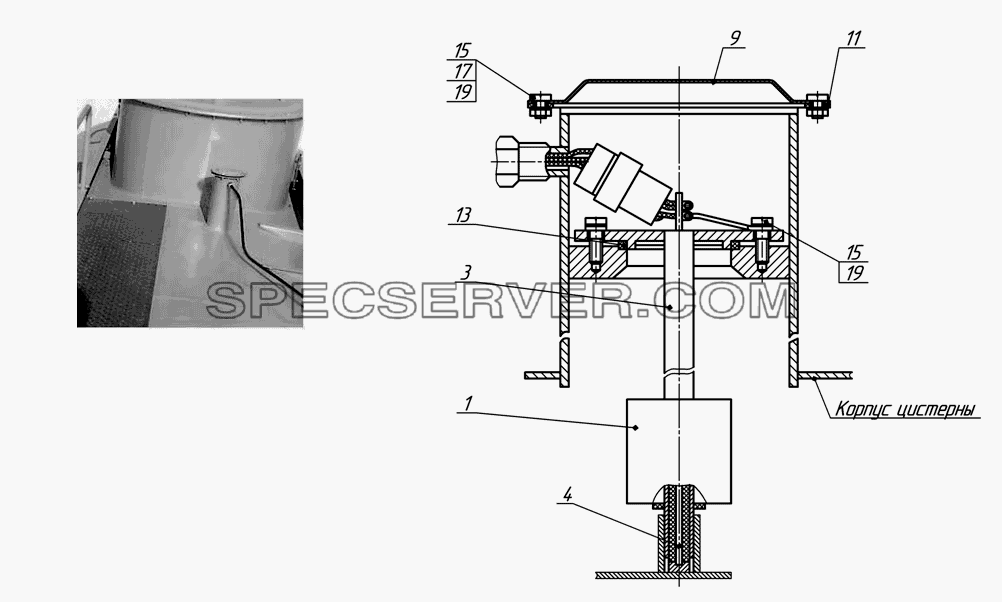

Запчасти: 96742-3827010 Установка датчика уровня жидкости для НефАЗа-9693-10

96742-3827010 Установка датчика уровня жидкости для НефАЗа-9693-10 (список запасных частей)

96742-3827010 Установка датчика уровня жидкости для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 96742-3827010ЭЗ Схема электрическая принципиальная
- Парафин ГОСТ 23683-79 Парафин ГОСТ 23683-79 m=0,185 кг
1 9674-3827240 Поплавок в сборе
3 96742-3827231 Направляющая в сборе
4 96742-3827270 Шнур
9 9674-3827501 Крышка
11 9674-3827502 Прокладка
13 9674-3827503 Прокладка
15 1/32762/01 Винт ТС с крестообразным шлицем М6-6gх16
17 1/58962/01 Гайка ЕМ6-6Н
19 1/05164/70 Шайба пружинная 6

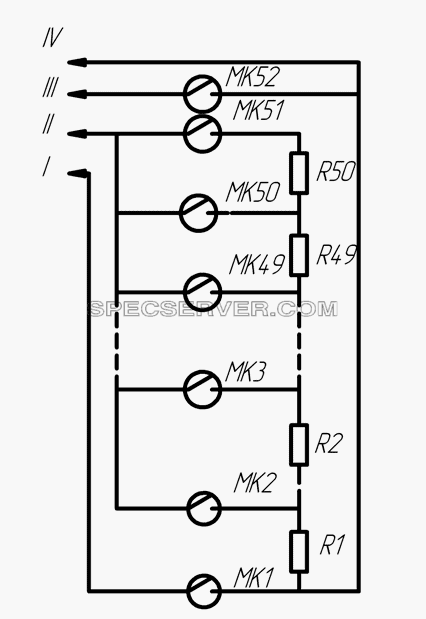

Запчасти: 96742-3827010Э3 Датчик уровня жидкости. Схема электрическая для НефАЗа-9693-10

96742-3827010Э3 Датчик уровня жидкости. Схема электрическая для НефАЗа-9693-10 (список запасных частей)

96742-3827010Э3 Датчик уровня жидкости. Схема электрическая для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- R1-R50 Резистор
- МК1-МК52 Контакт магнитоуправляемый герметизированный

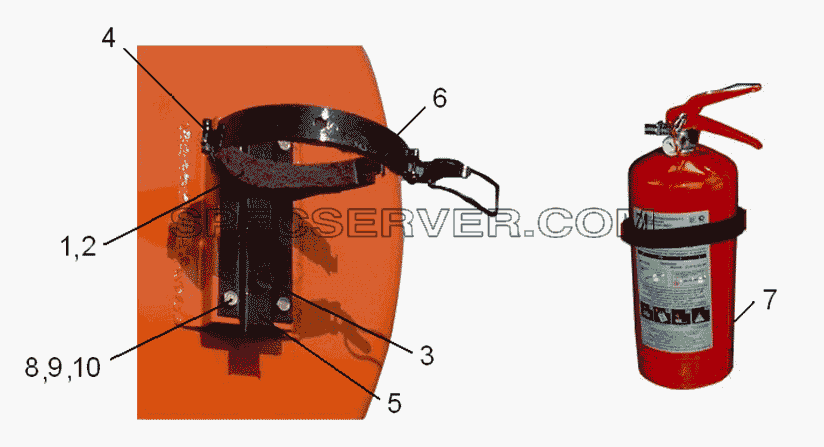

9674-3910165 Установка огнетушителя для НефАЗа-9693-10 (список запасных частей)

9674-3910165 Установка огнетушителя для НефАЗа-9693-10 (список запасных частей)

9674-3910165 Установка огнетушителя для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-3910146 Прокладка (Войлок ППрАЗГОСТ6308-71)
2 9674-3910147 Прокладка( Войлок ППрАЗГОСТ6308-71)
3 9674-3910148 Подушка
4 9674-3910149 Ось (Проволока 4-С ГОСТ3282-74)
5 9674-3910180 Кронштейн
6 9674-3910190 Полухомут откидной
7 ОП-5-01 ТУ22-3952-77 Огнетушитель ОП-5-01 ТУ22-3952-77
8 1/60434/21 Болт
9 1/61008/11 Гайка М8
10 1/05166/70 Шайба пружинная 8
