Запчасти: 8332-03-3502220 (8332-03-3502221) Опора разжимного кулака для НефАЗа-9693-10

8332-03-3502220 (8332-03-3502221) Опора разжимного кулака для НефАЗа-9693-10 (список запасных частей)

8332-03-3502220 (8332-03-3502221) Опора разжимного кулака для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 8332-03-3502220СБ Опора разжимного кулака
- 8332-03-3502221СБ Опора разжимного кулака
1 8332-03-2435053 Фланец кулака
1 8332-03-2435053-01 Фланец кулака
3 96741-3501117 Кольцо уплотнительное
5 96741-3501126 Втулка
6 2233-3501126 Втулка
7 8332-03-3502122 Кольцо упорное взамен поз. 8
8 6520-3502127 Кольцо упорное
9 8332-03-3502138 Втулка держателя

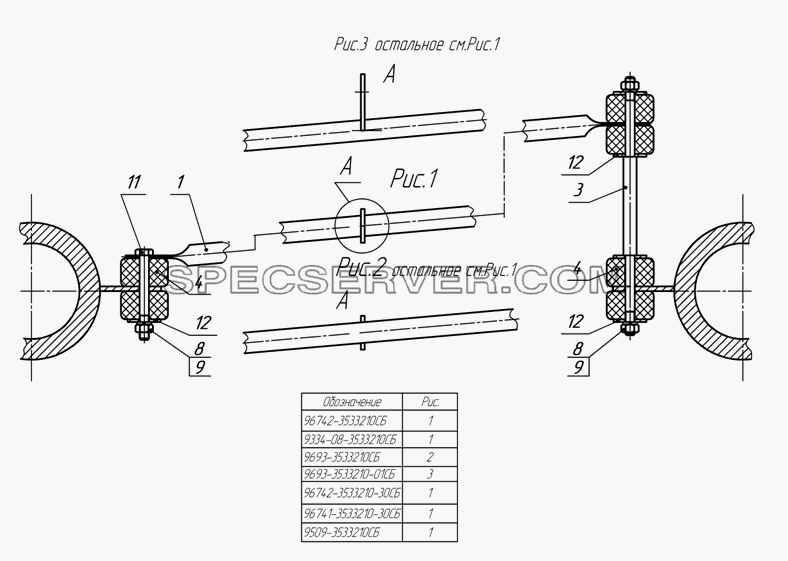

Запчасти: 9693-3533210 Установка штанги РТС(регулятора тормозных сил) для НефАЗа-9693-10

9693-3533210 Установка штанги РТС(регулятора тормозных сил) для НефАЗа-9693-10 (список запасных частей)

9693-3533210 Установка штанги РТС(регулятора тормозных сил) для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 9334-08-3533210СБ Установка штанги РТС
- 9509-3533210СБ Установка штанги РТС
- 96741-3533210-30СБ Установка штанги РТС
- 96742-3533210-30СБ Установка штанги РТС
- 96742-3533210СБ Установка штанги РТС
- 9693-3533210-01СБ Установка штанги РТС
- 9693-3533210СБ Установка штанги РТС
1 9693-3533200 Штанга
3 96742-3533213 Стойка
4 96742-3533214 Компенсатор
8 1/21647/11 Гайка
9 1/05168/70 Шайба пружинная 8
11 1/59716/31 Болт М10х1,25-6gх90
12 1/26443/01 Шайба плоская 10х35

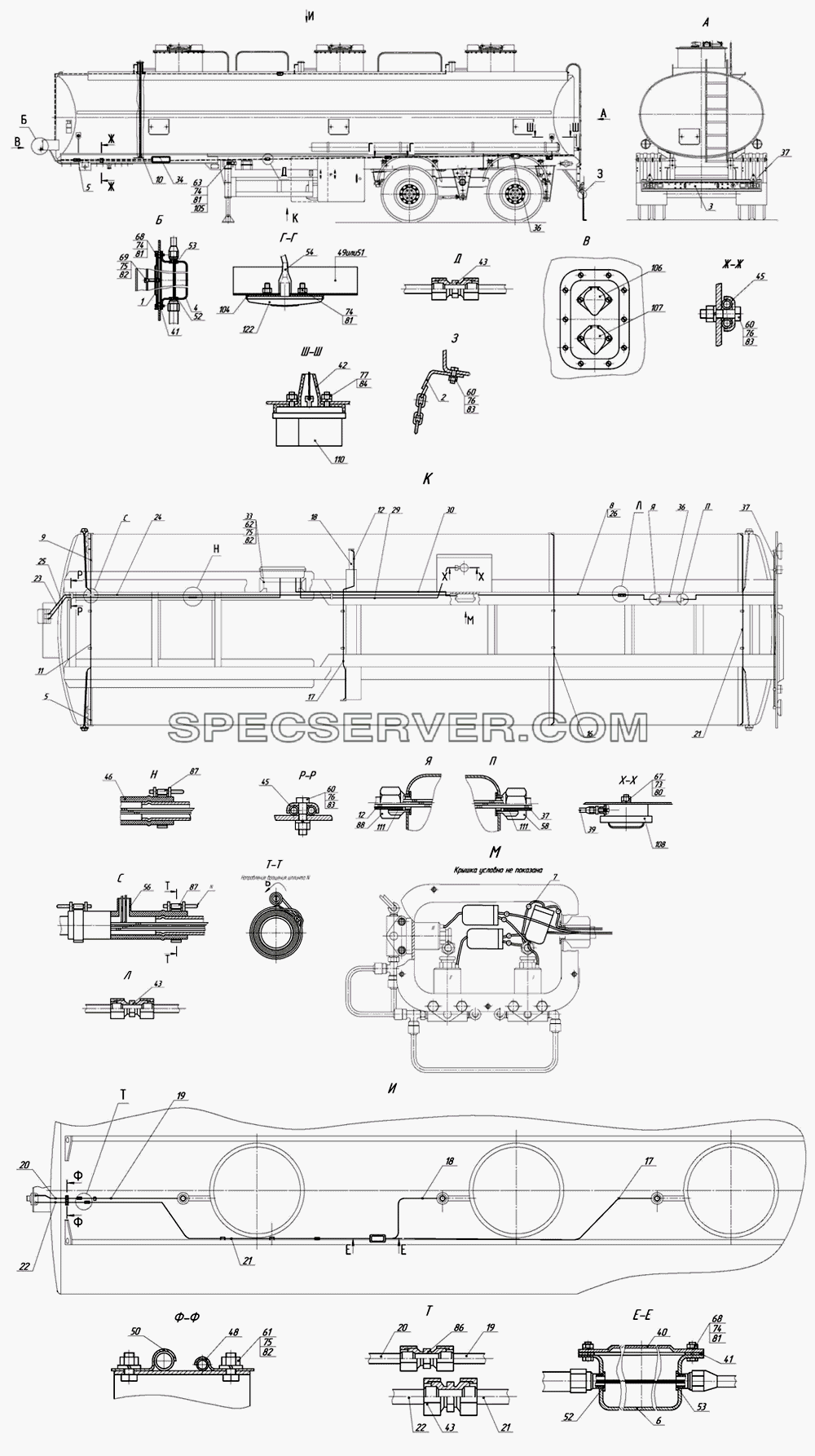

Запчасти: 9693-3700010МЧ Монтаж электрооборудования на полуприцеп для НефАЗа-9693-10

9693-3700010МЧ Монтаж электрооборудования на полуприцеп для НефАЗа-9693-10 (список запасных частей)

9693-3700010МЧ Монтаж электрооборудования на полуприцеп для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-3700071-01 Крышка
2 9674-3720010 Цепь заземления
3 96741-3716010 Установка задних фонарей
4 96742-3719020 Корпус
5 9693-3717020 Установка переднего фонаря
6 96742-3719022 Коробка распределительная
7 96742-3724036 Провод массы
8 9693-3724010 Основной жгут
9 9693-3724020 Пучок проводов левого переднего контурного фонаря
10 96742-3827010 Установка датчика уровня
11 9693-3724022 Пучок проводов правый переднего контурного фонаря
12 9693-3724024 Пучок проводов боковых фонарей
13 9693-3724040 Жгут задних фонарей
14 9693-3724042 Жгут ЭПК
15 9693-3724044 Жгут плафона
16 96742-3731015 Кронштейн крепления бокового фонаря
17 9693-3700060 Труба
18 9693-3700062 Трубопровод датчика 2 отсека
19 9693-3700064 Трубопровод датчика 1 отсека
20 9693-3700066 Трубопровод датчика 1 отсека
21 9693-3700068 Трубопровод датчиков
22 9693-3700070 Трубопровод датчиков
23 9693-3700072 Трубопровод щитка управления
24 9693-3700074 Трубопровод щитка управления
25 9693-3700076 Трубопровод коробки распределительной
26 9693-3700078 Трубопровод коробки распределительной
27 9693-3700078-01 Трубопровод коробки распределительной
29 9693-3700084 Трубопровод ЭПК
30 9693-3700086 Трубопровод плафона
31 9693-3724060 Пучок проводов боковых фонарей
32 9693-3724062 Пучок проводов боковых фонарей
33 66052-3700185 Кронштейн
34 9693-3718400 Щиток управления
35 96741-3522165 Штуцер
36 9693-3719030 Установка коробки соединительной
37 9693-3724030 Жгут задних фонарей
38 9693-3717020-10 Установка переднего фонаря
40 9674-3719014 Крышка
41 9674-3719015 Прокладка
42 96742-3731021 Чехол контурного фонаря
43 9674-3700034 Штуцер проходной
44 96742-3724015 Втулка проходная для электропроводки
45 9674-3700065 Скоба
46 96741-3700066 Рукав
48 9674-3700073 Скоба
49 96742-3700188 Кронштейн
50 18.8609228 Скоба
51 96742-3700189 Кронштейн
52 9674-3719016 Втулка
53 9674-3719017 Втулка
54 9693-3724013-02 Втулка защитная
56 96742-3700074 Тройник для электропроводки
57 53205-3401228 Хомут
58 9674-3700033 Скоба
60 1/13070/21 Болт ТЕМ10х1,25-6gх40
61 1/60436/21 Болт М8-6gх25
62 1/60441/21 Болт М8-6gх45
63 1/09022/21 Болт М6-6gх16
67 1/32721/01 Винт ТС с крестообразным шлицем и цилиндрической головкой М4-6gх14
68 1/32762/01 Винт ТС с крестообразным шлицем М6-6gх16
69 1/32801/01 Винт ТС с крестообразным шлицем и цилиндрической головкой М8-6gх45
73 1/07940/11 Гайка
74 1/58962/11 Гайка М6-6Н
75 1/61008/11 Гайка М8
76 1/21647/11 Гайка
77 1/58964/11 Гайка М5-6Н
80 1/11953/70 Шайба пружинная 4
81 1/05164/70 Шайба пружинная 6
82 1/05166/70 Шайба пружинная 8
83 1/05168/70 Шайба пружинная 8
84 1/11954/70 Шайба пружинная 5
85 1/05194/01 Шайба 6х15х1,5
86 864814-П29 Штуцер проходной 12
87 1/02908/90 Хомут 40
88 864813-П29 Гайка накидная
104 ГФ1.008 Уплотнитель ГФ1.008
105 Фонарь ГФ 1.25 Фонарь боковой габаритный ГФ 1,25
106 4 573 722 105 Розетка штепсельная ПС 325-100
107 4 573 722 169 Розетка штепсельная ПС 326-100 ТУ 37.003.1359-88
108 ПЛАФ0Н В Светильник
109 Фонарь 361.3731 Фонарь контурный передний 361.3731 Фонарь 361.3731
110 4 573 720 512 Фонарь контурный задний 381.3731
111 Лента ПВХ Лента ПВХ 20х0,20 черная, высший сорт ГОСТ 16214-86

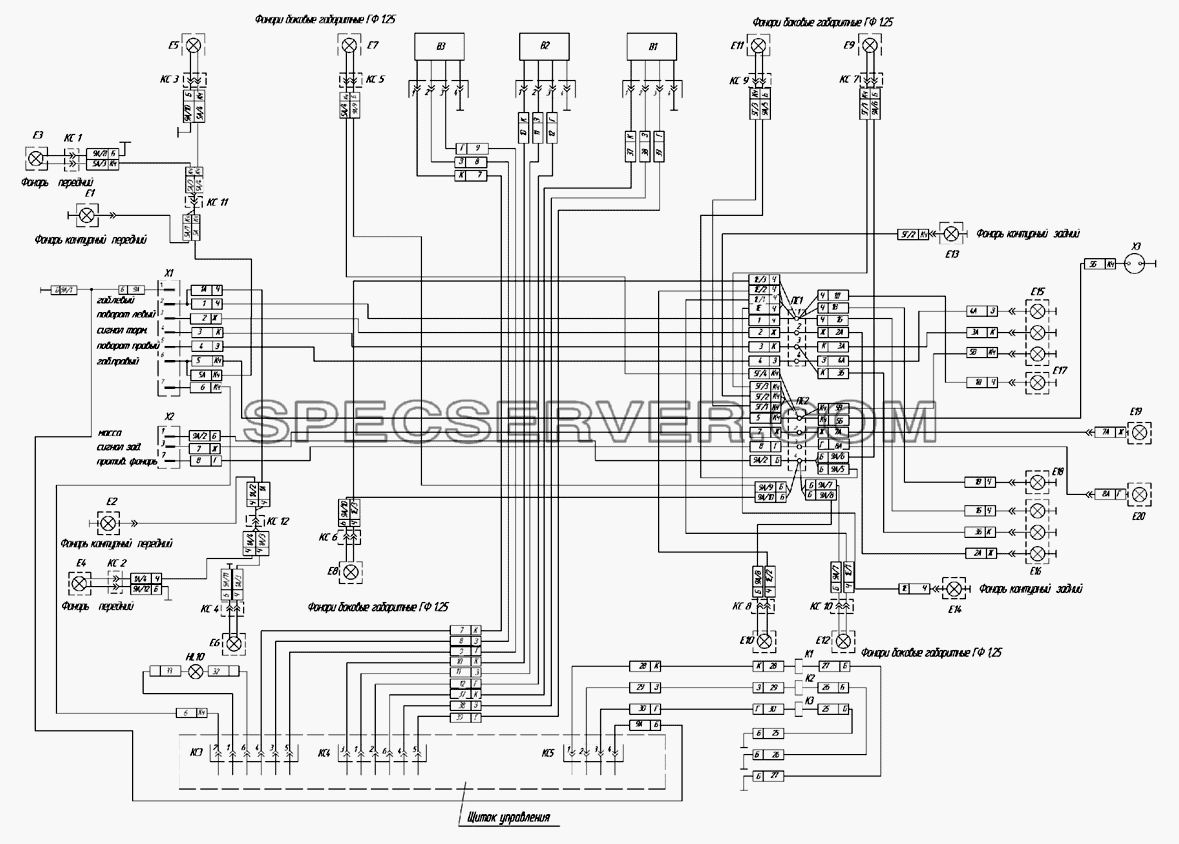

9693-3700020Э4 Схема электрическая для НефАЗа-9693-10 (список запасных частей)

9693-3700020Э4 Схема электрическая для НефАЗа-9693-10 (список запасных частей)

9693-3700020Э4 Схема электрическая для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- В1, В2, В3 Датчик уровня жидкости 96742-3827010
- Е1, Е2 Фонарь передний 16.3712
- Е13, Е14 Фонарь контурный задний 381.3831
- Е15, Е18 Фонарь задний ФП133-АБ
- Е16, Е17 Фонарь номерного знака ФП134-Б
- Е19 Фонарь заднего хода 211.3711
- Е20 Фонарь задний ФП133-АБ
- Е3,Е4 Фонарь передний габаритный ГФ 1.15
- Е5…Е12 Фонарь боковой габаритный ГФ1.25
- К1, К2, К3 Затворы
- КС1-КС10 Колодка 282189-1
- КС11,КС12 Колодка 02-6,3-01- ОСТ 37.003.032-88
- КС1… КС6 Колодка гнездовая 02-6.3-04 ОСТ 37.003.032-88
- НL10 Светильник «Плафон ВII»
- ПС1, ПС2 Панель соединительная 16 3723ТУ37.003.419-76
- Х1 Вилка ПС325
- Х2 Вилка ПС326
- Х3 Розетка переносной лампы ПС400

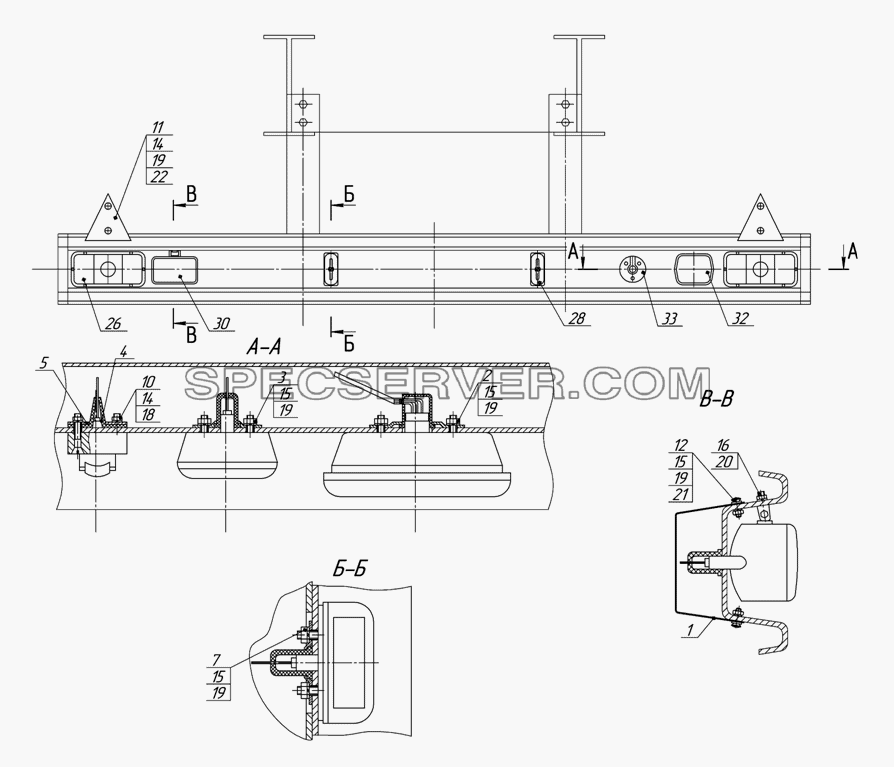

96741-3716010 Установка задних фонарей для НефАЗа-9693-10 (список запасных частей)

96741-3716010 Установка задних фонарей для НефАЗа-9693-10 (список запасных частей)

96741-3716010 Установка задних фонарей для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-3716322-04 Кожух в сборе
2 5511-3716021 Накладка
3 96741-3716036 Накладка
4 5320-3723111 Чехол защитный
5 9674-3716016 Кольцо нажимное розетки двухполюсной
7 9674-3716015 Накладка
10 1/33004/01 Винт ТС с потайной головкой крестообразным шлицем М5-6gх45
11 1/32742/01 Винт М5
12 1/32762/01 Винт ТС с крестообразным шлицем М6-6gх16
14 1/58964/11 Гайка М5-6Н
15 1/58962/11 Гайка М6-6Н
16 1/61008/11 Гайка М8
18 1/11954/70 Шайба пружинная 5
19 1/05164/70 Шайба пружинная 6
20 1/05166/70 Шайба пружинная 8
21 1/05194/01 Шайба 6х15х1,5
22 4 573 725 191 Световозвращатель ФП 401 45 7372 5191
26 2002010004 45 7372 Фонарь задний ФП 133-АБ ТУ 37.003.675-82
28 2002010006 45 7372 Фонарь освещения номерного знака ФП134-Б ТУ 37.003.675-82
30 2002010041 45 7372 Фонарь задний противотуманный 2462.3716
32 2002010067 45 7372 Фонарь заднего хода 2112.3711 ТУ37.003.675-82
33 4 573 732 044 Розетка переносной лампы ПС 400 45 7373 2044

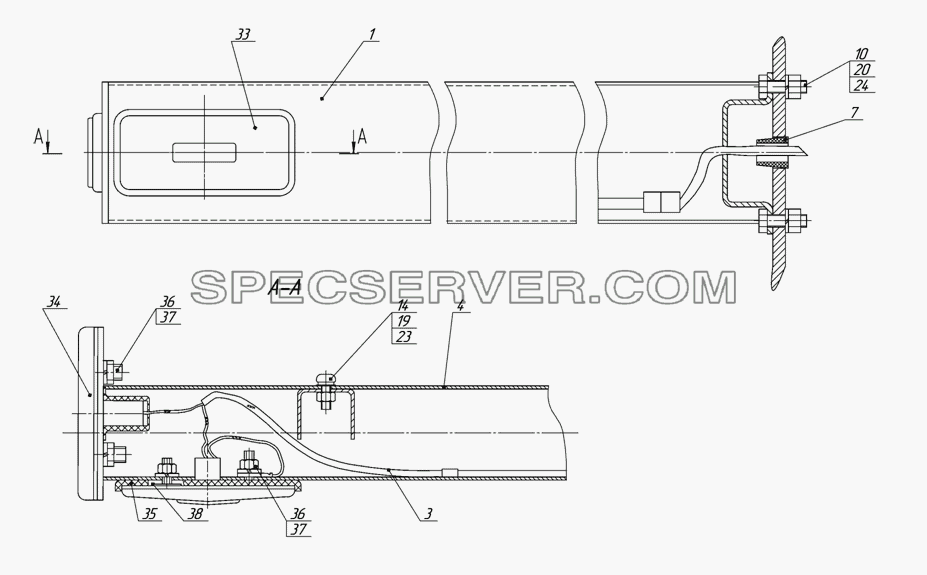

9693-3717020 Установка переднего фонаря для НефАЗа-9693-10 (список запасных частей)

9693-3717020 Установка переднего фонаря для НефАЗа-9693-10 (список запасных частей)

9693-3717020 Установка переднего фонаря для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9693-3717021 Кронштейн переднего фонаря левый
1 9693-3717021-10 Кронштейн переднего фонаря в сборе
3 9693-3724080 Жгут переднего и бокового фонаря
3 9693-3724080 -01 Жгут переднего и бокового фонаря
4 9693-3717026 Кожух переднего фонаря
7 9674-3700064-01 Втулка
10 1/60436/21 Болт М8-6gх25
14 1/32742/01 Винт М5
19 1/58964/11 Гайка М5-6Н
20 1/61008/11 Гайка М8
23 1/11954/70 Шайба пружинная 5
24 1/05166/70 Шайба пружинная 8
33 ГФ 1.15 Фонарь передний ГФ 1.15 ГФ 1.15
34 Фонарь ГФ 1.25 Фонарь боковой габаритный ГФ 1,25
35 ГФ1.008 Уплотнитель ГФ1.008
36 1/58962/11 Гайка М6-6Н
37 6 Шайба
38 1/26397/01 Шайба плоская 6х11
