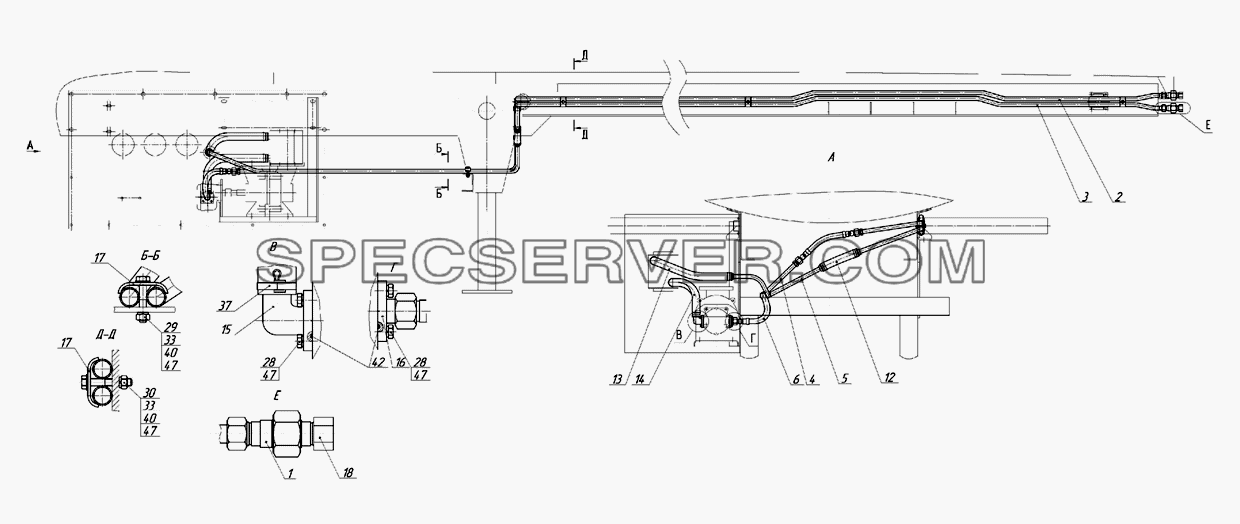

№		Номер детали	Наименование запчасти
1		Н.036.57.000	Устройство запорное
2		9693-01-1922030-20	Труба высокого давления
3		9693-01-1922040-20	Труба низкого давления
4		9693-01-1922060-20	Трубопровод высокого давления
5		9693-01-1922070-20	Трубопровод низкого давления
6		5511-8609090-01	Рукав высокого давления
12		96742-01-1922011-20	Рукав низкого давления
13		96742-01-1922012-20	Рукав низкого давления
14		96742-01-1922013-20	Рукав низкого давления
15		5511-8604087	Патрубок
16		5511-8604088	Штуцер
17		9674-3700065	Скоба
18		5511-8607086	Пробка транспортная самонарезная
28		1/60434/21	Болт
29		1/60440/21	Болт
30		1/60442/21	Болт М8-6gх30
33		1/61008/11	Гайка М8
37		1/02912/90	Хомут 50
40		1/05196/01	Шайба плоская 8х17
42		034-038-25-2-2	Кольцо
47		1/05166/70	Шайба пружинная 8

9693-2410001 Ось со ступицами и тормозами для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9693-2435001	Ось с тормозами
5		9693-3104010	Ступица с тормозным барабаном в сборе
11		9693-3104076	Гайка подшипника
16		96931-2410004	Прокладка
19		9693-3104016	Крышка
21		9693-3104078	Контргайка
23		9693-3104079	Шайба замковая
24		9693-3104082	Шайба стопорная
27		9693-3502115	Корпус
31		9674-3508161	Пружина
35		1/60431/21	Болт ТЕМ8-6gх14
39		1/05166/77	Шайба пружинная 8
42		7718А-К	Кольцо наружное подшипника 7718А-К
44		864117	Манжета 115х145

9693-2410005-15 Ось с тормозными камерами (энергоаккумуляторами) для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9693-2410001	Ось со ступицами и тормозами
7		SW 24	Гайка ЕМ16х1,5-6Н (в комплекте с 423 000 534 2)
8		SW 24 (низкая)	Гайка низкая Е М 16х1,5-6Н (в комплекте с 423 000 534 2)
12		925 377 100 0	Камера тормозная с пружинным энергоаккумулятором WАВСО 30/30
16		423 000 534 2	Крепления тормозных камер WАВСО

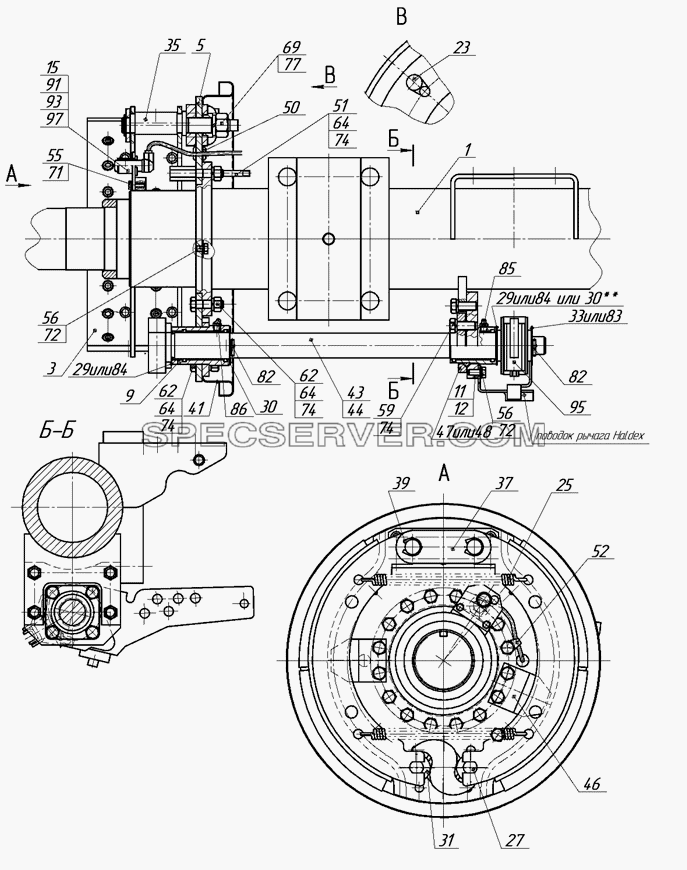

9693-2435001 Ось с тормозами для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9693-2410010	Ось
3		9693-3501090	Колодка с накладками в сборе
5		9693-3502012	Суппорт тормоза в сборе
9		9693-3502128	Опора разжимного кулака
11		8332-03-3502220	Опора разжимного кулака
12		8332-03-3502221	Опора разжимного кулака
15		9693-3502300	Держатель датчика
23		96741-3501031	Заглушка
25		5320-3501035	Пружина
27		9693-3501107	Ось ролика колодки тормоза
29		96741-3501108	Шайба
30		9334-08-3501108	Шайба
31		9693-3501109	Ролик колодки
33		96741-3501110	Шайба
35		9693-3501132	Ось колодки
37		9693-3501133	Накладка осей колодок
39		96741-3501134	Чека оси колодки
41		9693-3502030	Щиток заднего тормоза
43		9693-3502110	Кулак разжимной правый
44		9693-3502111	Кулак разжимной левый
46		9693-3502120	Ограничитель
47		6520-3502160	Фланец
48		8332-03-3502160	Фланец опоры кулака взамен поз.47
50		96741-3502302-01	Кольцо
51		9693-3502310	Болт специальный
52		9334-08-3502322	Фиксатор специальный
55		1/09024/21	Болт М6-6gх20
56		1/60431/21	Болт ТЕМ8-6gх14
59		1/55404/21	Болт ТЕМ12-6gх30
62		1/42747/31	Болт самоконтрящий М12х1,25-6gх40
64		1/61015/11	Гайка М12х1,25-6Н
69		1/21643/11	Гайка ЕМ20х1,5-6Н
71		1/05164/70	Шайба пружинная 6
72		1/05166/70	Шайба пружинная 8
74		1/05170/70	Шайба пружинная 12
77		1/05174/77	Шайба пружинная 20
82		1/07985/01	Шплинт разводной 6х50
83		853641	Шайба
84		853642	Шайба
85		864006	Масленка 1.3.06 ГОСТ 19853-74
86		864009	Масленка 2.3.45.Ц6ХР ГОСТ 19853-74
91		4 410 328 090	Датчик АБС Wаbсо
93		8 997 598 154	Втулка датчика F<С
95		79005	Рычаг регулировочный фирмы Ноldек
97		WАВСО	Смазка

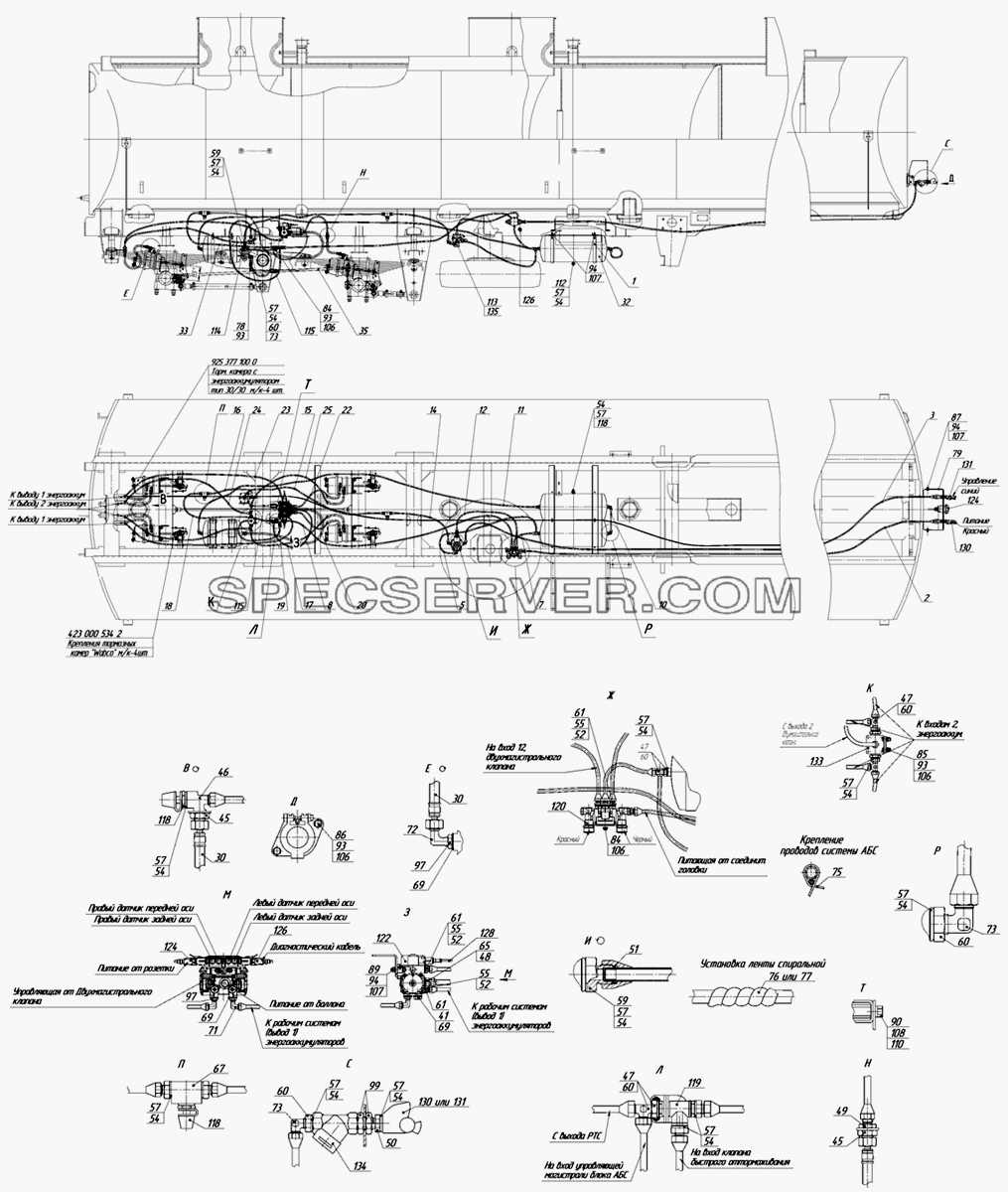

9693-3500001-20 Привод пневматических тормозов для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9334-3500042	Хомут
2		93341-3506610-07	Трубка питающей магистраль 12 мм
3		93341-3506720-07	Трубка управляющей магистрали 12мм
5		93341-3506150-07	Трубка 12 мм
7		93341-3506070-07	Трубка 12мм
8		933341-3506310-07	Трубка к двухмагистральному клапану
10		93341-3506030-07	Трубка 12 мм
11		93341-3506410-07	Трубка соединительная 12мм
12		93341-3506130-07	Трубка 12мм
14		93341-3506080-07	Трубка 12 мм
15		93341-3506180-07	Трубка 12 мм
16		93341-3506040-07	Трубка 12 мм
17		93341-3506120-07	Трубка 12мм
18		93341-3506140-07	Трубка 12 мм
19		93341-3506110-07	Трубка 12 мм
20		8332-3522170	Трубка питания от ресивера к блоку АБС 18 мм
22		93341-3506080-07	Трубка 12 мм
23		93341-3506210-07	Трубка к тормозной камере (вход1)12мм
24		93341-3506160-07	Трубка 12 мм
25		93341-3506130-07	Трубка 12мм
30		96741-3506068-01	Шланг (L=560мм)
32		9674-3513015	Баллон воздушный емкостью 40 л
33		96742-3513025	Баллон воздушный емкостью 20 л
35		9693-3533210	Установка штанги РТС
41		9693-3506051-02	Пробка( М16)
45		96741-3506088	Гайка
46		96741-3506091	Тройник
47		96741-3506092	Тройник ввертной
48		8602-3522226	Прокладка (М26)
49		8602-3506238	Штуцер
50		9674-3506231	Переходник
51		96741-3506523	Кольцо уплотнительное
52		96741-3506524	Кольцо уплотнительное
54		96741-3506527	Кольцо уплотнительное
55		96741-3506544	Скоба
57		96741-3506547	Скоба
59		9674-3522169	Штуцер
60		9674-3522171	Переходник
61		8602-3522174-01	Переходник
63		96742-3522175	Штуцер
65		8602-3522175	Штуцер( М24хМ26)
67		96931-3522178	Тройник
69		96741-3522226	Прокладка
71		861004	Угольник ввертный М16хМ18
72		861030	Угольник ввертный М16хМ20
73		864823	Угольник ввертный
75		53205-3401228	Хомут
76		53205-3506433	Лента спиральная 12х9х11
77		53205-3506435	Лента спиральная 22х18х19
78		96741-3533033	Штанга
79		9674-3500076	Кронштейн
82		1/09024/21	Болт М6-6gх20
84		1/60434/21	Болт
85		1/60436/21	Болт М8-6gх25
86		1/60438/21	Болт М8-6gх30
87		1/59707/21	Болт ТЕМ10х1,25-6gх25
89		1/12347/21	Болт ТЕМ10х1,25-6gх45
90		356-70570	Болт ТЕМ12-6gх25 ОСТ37.001.123-75
93		1/61008/11	Гайка М8
94		1/21647/11	Гайка
97		1/07914/11	Гайка ЕМ16х1,5-6Н
99		1/07268/21	Гайка ЕМ22х1,5-6Н
106		1/05166/70	Шайба пружинная 8
107		1/05168/70	Шайба пружинная 8
108		1/05170/77	Шайба пружинная 12
109		1/02634/60	Прокладка 22х28х1,5
110		1/05200/01	Шайба
112		100-3513110	Кран слива конденсата
113		100-3531008	Воздухораспределитель с краном растормаживания в сборе
114		100-3533010	Регулятор тормозных сил в сборе
115		Г-100-3533110	Упругий элемент
118		100-3515310-01	Клапан контрольного вывода
119		100-3562010	Клапан перепускной 2х магистральный
120		963 001051 0	Клапан растормаживания Wаbсо
122		4 005 000 810	Клапан абс с блоком управления
124		449 125 120 0	Кабель питания
126		449 615 030 0	Кабель диагностики
128		449 712 030 0	Удлинитель кабеля датчика
130		100-3521110	Головка соединительная типа «Палм»
131		100-3521111	Головка соединительная типа «Палм»
133		100-3518110	Клапан быстрого оттормаживания
134		12.3511310	Фильтр магистральный
135		СБИТ.305122.003	Сетка СБИТ.305122.003

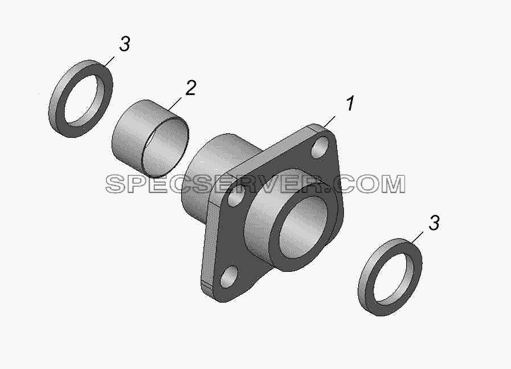

9693-3502128 Опора разжимного кулака для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9693-3502129	Опора кулака
2		96741-3501126	Втулка
3		96741-3501117	Кольцо уплотнительное
