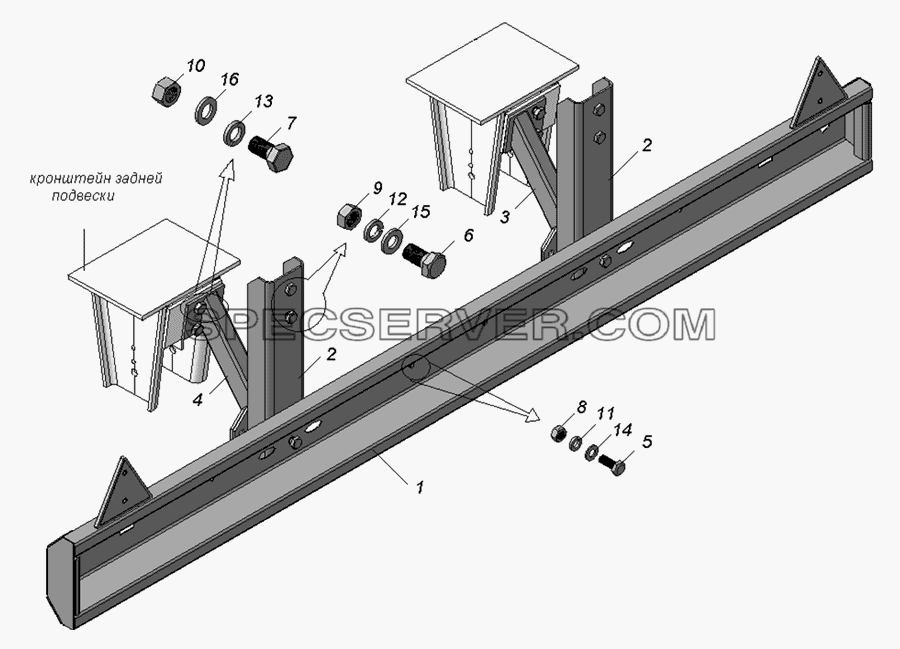

Запчасти: 9693-2804010 Установка заднего буфера для НефАЗа-9693-10

9693-2804010 Установка заднего буфера для НефАЗа-9693-10 (список запасных частей)

9693-2804010 Установка заднего буфера для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9693-2804020 Буфер верхний
2 9693-2804026 Стойка
3 9693-2804044 Раскос правый
4 9693-2804045 Раскос левый
5 1/09022/11 Болт ТЕМ6-6gх16
6 1/14083/21 Болт ТЕМ14х1,5-6gх35
7 1/13762/21 Болт М16х 1,5-6gх35
8 1/58962/11 Гайка М6-6Н
9 1/21640/11 Гайка М14х1,5-6Н
10 1/21641/11 Гайка М16х1,5-6Н
11 1/05164/70 Шайба пружинная 6
12 1/05171/73 Шайба пружинная 14
13 1/05172/70 Шайба пружинная 16
14 1/05194/01 Шайба 6х15х1,5
15 1/05201/01 Шайба плоская 14х26
16 1/05202/01 Шайба плоская 16х28

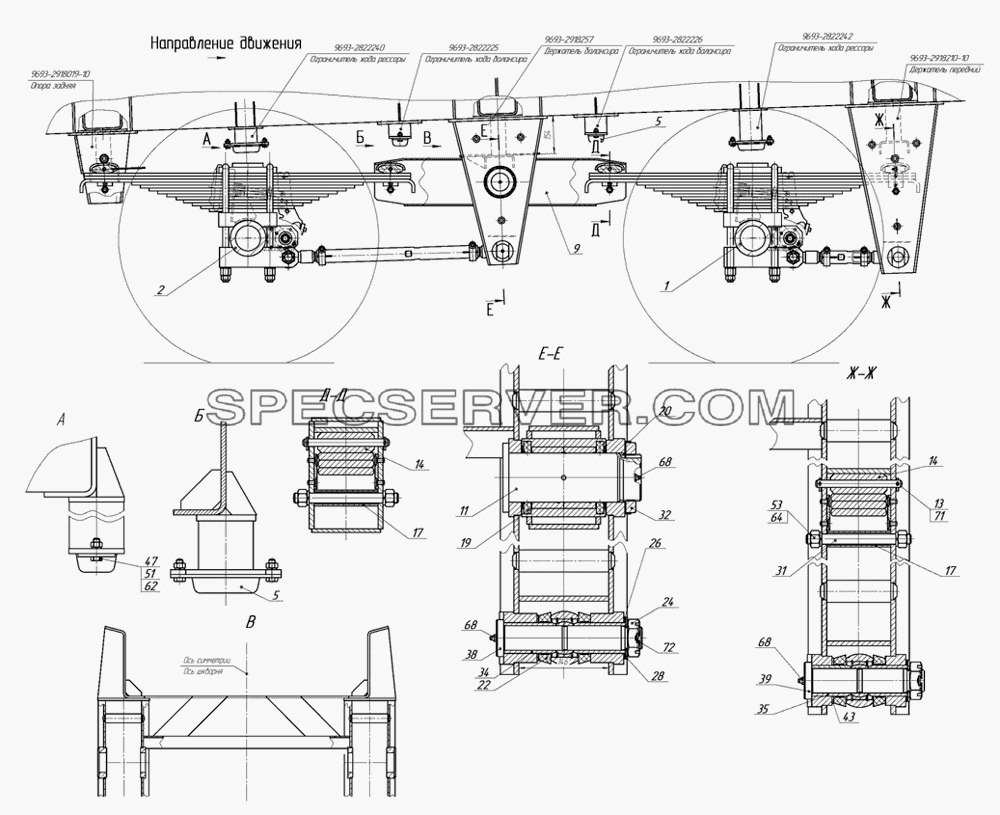

Запчасти: 9693-2900012-15 Установка подвески для НефАЗа-9693-10

9693-2900012-15 Установка подвески для НефАЗа-9693-10 (список запасных частей)

9693-2900012-15 Установка подвески для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9693-2910005-15 Ось с рессорами, штангами и колесами
2 9693-2910006-15 Ось с рессорами, штангами и колесами
5 5320-2912624 Буфер в сборе
9 9693-2918040-10 Балансир
11 9693-2918052 Ось балансира
13 9693-2918023-10 Ось вкладыша
14 9693-2918024-10 Вкладыш
17 9693-2918029 Втулка распорная
19 9693-2918098 Кольцо
20 9693-2918099 Шайба замковая
22 9693-2919042 Кольцо защитное
24 9693-2919052 Гайка
26 9693-2919098 Шайба регулировочная
28 9693-2919099 Шайба
31 9693-2919102 Шпилька
32 9693-2919103 Гайка
34 9693-2919235 Втулка
35 9693-2919235-02 Втулка
38 9693-2919250 Палец
39 9693-2919250-02 Палец
43 9693-2919298 Шайба
47 1/13069/21 Болт ТЕМ10х1,25-6gх30
51 1/21647/11 Гайка
53 1/21641/11 Гайка М16х1,5-6Н
62 1/05168/70 Шайба пружинная 8
64 1/05172/70 Шайба пружинная 16
68 864006 Масленка 1.3.06 ГОСТ 19853-74
71 1/07964/01 Шплинт разводной 3х20
72 1/07979/01 Шплинт 6х60
Запчасти: 9693-2910006-15 (9693-2910006-15) Ось с рессорами, штангами и колесами для НефАЗа-9693-10

9693-2910006-15 (9693-2910006-15) Ось с рессорами, штангами и колесами для НефАЗа-9693-10 (список запасных частей)

9693-2910006-15 (9693-2910006-15) Ось  с рессорами, штангами и колесами для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9693-2410005-15 Ось с тормозными камерами
5 93853-2912012-20 Рессора задняя
7 9693-2912403-10 Накладка рессоры
12 9693-2919215-20 (короткая) Штанга регулируемая взамен поз.14,16
13 9693-2919215-05 Штанга регулируемая взамен поз.15,17
14 634-2919010 (короткая) Штанга регулируемая
15 634-2919010-12 Штанга регулируемая
16 9693-2919215-41(короткая) Штанга регулируемая
17 9693-2919215-43 Штанга регулируемая
18 9693-2919240-01(короткая) Штанга нерегулируемая взамен поз. 21
19 9693-2919240-10 Штанга нерегулируемая взамен поз.22
21 635-2919010(короткая) Штанга нерегулируемая
22 635-2919010-12 Штанга нерегулируемая
23 635.10-2919010 Штанга нерегулируемая взамен поз.21
25 9693-3000012 Гайка крепления колес
26 9693-3101011 Колесо с шиной
27 356-71748 Гайка с шайбой
32 96741-2912416 Гайка стремянки
33 4310-2912416 Гайка
34 9693-2912428-01 Стремянка рессоры
35 9693-2912522 Щека стопорная
36 9693-2912523 Щека стопорная
37 9693-2912525 Щека
40 9693-2919042 Кольцо защитное
42 9693-2919052 Гайка
44 9693-2919098 Шайба регулировочная
46 9693-2919099 Шайба
49 9693-2919235-02 Втулка
52 9693-2919250-02 Палец
55 9693-2919298 Шайба
60 9693-3101049 Кронштейн
65 1/07269/11 Гайка ЕМ24х1,5-6Н
67 1/05206/01 Шайба 24х42
69 864006 Масленка 1.3.06 ГОСТ 19853-74
71 1/07979/01 Шплинт 6х60
74 11-3116010-02 Удлинитель вентиля

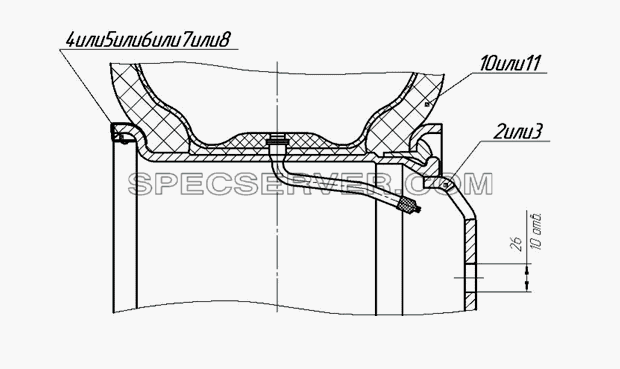

Запчасти: 9693-3101011 Колесо в сборе для НефАЗа-9693-10

9693-3101011 Колесо в сборе для НефАЗа-9693-10 (список запасных частей)

9693-3101011 Колесо в сборе для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
2 5425-3101012 Колесо дисковое с кольцами 8,5-20
3 167.3803.3101012-03 Колесо 20-8,5 взамен поз.2
4 65115-3101300 Груз балансироваочный (300г) взамен поз.5,6,7,8
5 5425-3101300 Груз балансировочный
6 4310-3101302 Груз балансировочный
7 5320-3101300 Груз балансировочный
8 65115-3101300-01 Груз балансировочный (180г) взамен поз.4,5,6,7
10 11.00R20 И-111 АМ Шина пневматическая радиальная камерная в сборе ТУ 38.104137-88 допускается замена на поз.11
11 11.00R20 «Кама 310» Шина пневматическая радиальная камерная в сборе ГОСТ 5513-97 взамен поз.10
9693-3104010 Ступица с тормозным барабаном и ротором для НефАЗа-9693-10 (список запасных частей)

9693-3104010 Ступица с тормозным барабаном и ротором для НефАЗа-9693-10 (список запасных частей)

9693-3104010 Ступица с тормозным барабаном и ротором для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9693-3104008 Ступица с ротором
3 9693-3103074 Груз балансировочный
4 9693-3103075 Груз балансировочный
5 9693-3104030 Болт
6 9693-3501070 Барабан тормоза
10 7718А-К-1 Кольцо наружное подшипника

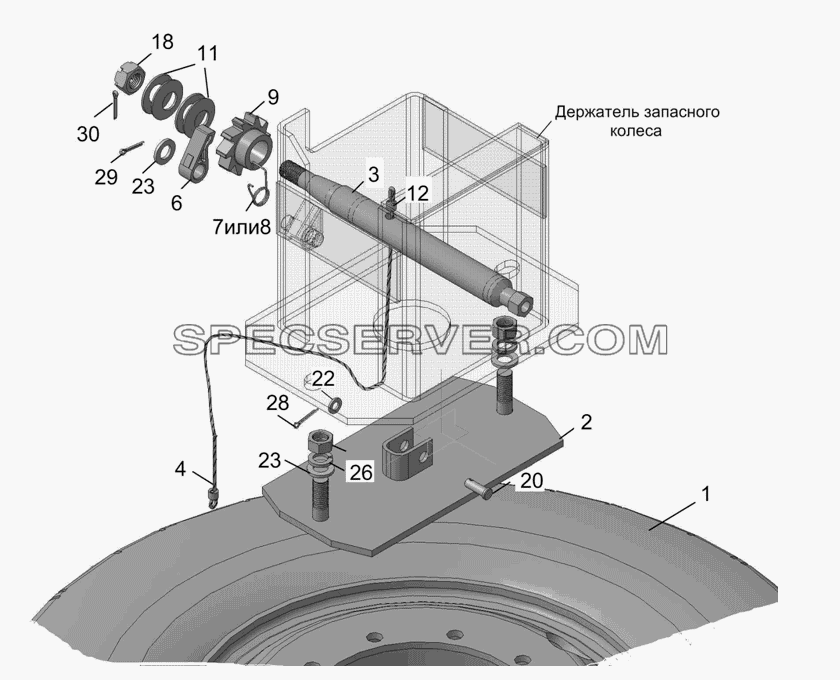

9693-3105001 Установка запасного колеса для НефАЗа-9693-10 (список запасных частей)

9693-3105001 Установка запасного колеса для НефАЗа-9693-10 (список запасных частей)

9693-3105001 Установка запасного колеса для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9693-3101011 Колесо с шиной
2 9693-3105010 Держатель запасного колеса
3 5511-3105840 Вал ворота
4 9674-3105861 Канат установки запасного колеса
6 5410-3105885 Защелка ворота держателя
7 96741-3105899 Пружина защелки ворота держателя запасного колеса
8 5410-3105899 Пружина защелки ворота держателя запасного колеса
9 5410-3105903 Храповик ворота держателя запасного колеса
11 5410-3105907 Пружина тарельчатая ворота держателя запасного колеса
12 5320-3925231 Втулка обжимная
16 1/21643/11 Гайка ЕМ20х1,5-6Н
18 853514 Гайка Ек М24х1,5-6Н
20 260087 Палец 12х35 ОСТ37.001.163-75
22 1/05200/01 Шайба
23 1/05204/01 Шайба плоская 20х35
26 1/05174/77 Шайба пружинная 20
28 1/07969/01 Шплинт разводной 4х25
29 1/07972/01 Шплинт 5х30
30 1/07350/01 Шплинт разводной 5х50
