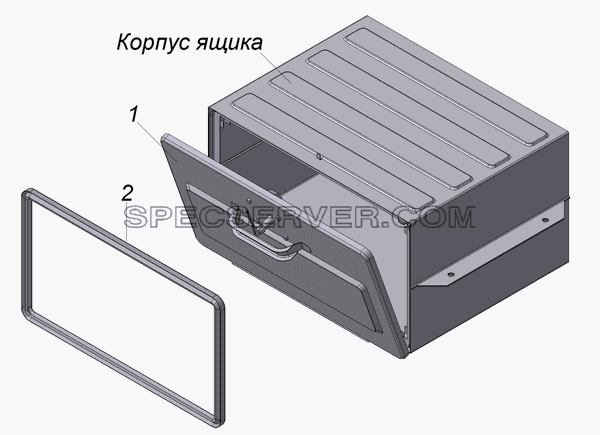

Запчасти: 6606-3919010 Ящик для ЗИП в сборе для НефАЗа-9693-10

6606-3919010 Ящик для ЗИП в сборе для НефАЗа-9693-10 (список запасных частей)

6606-3919010 Ящик для ЗИП в сборе для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6606-3919025 Дверка в сборе
2 6606-3919033 Уплотнитель

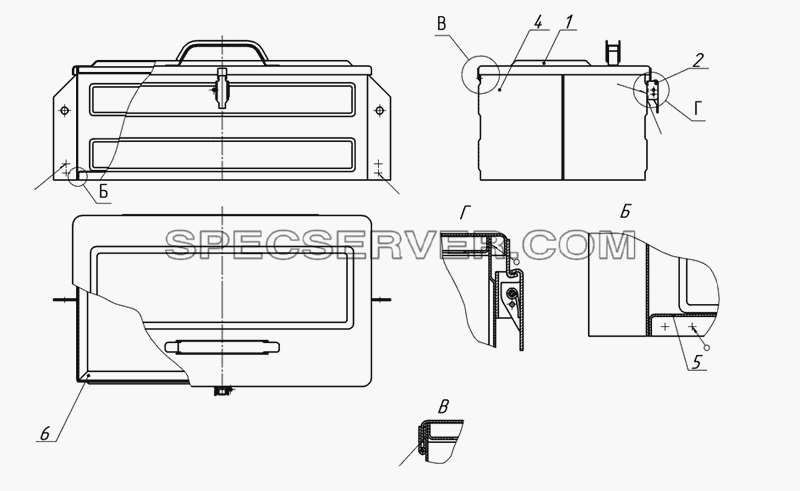

Запчасти: 6606-3919020-62 Ящик для песка в сборе для НефАЗа-9693-10

6606-3919020-62 Ящик для песка в сборе для НефАЗа-9693-10 (список запасных частей)

6606-3919020-62 Ящик для песка в сборе для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6606-3919025-62 Дверка в сборе
2 9674-8520020 Защелка в сборе
4 6606-3919021-62 Стенка
5 6606-3919023-01 Стенка задняя
6 6606-3919031 Окантовка ящика

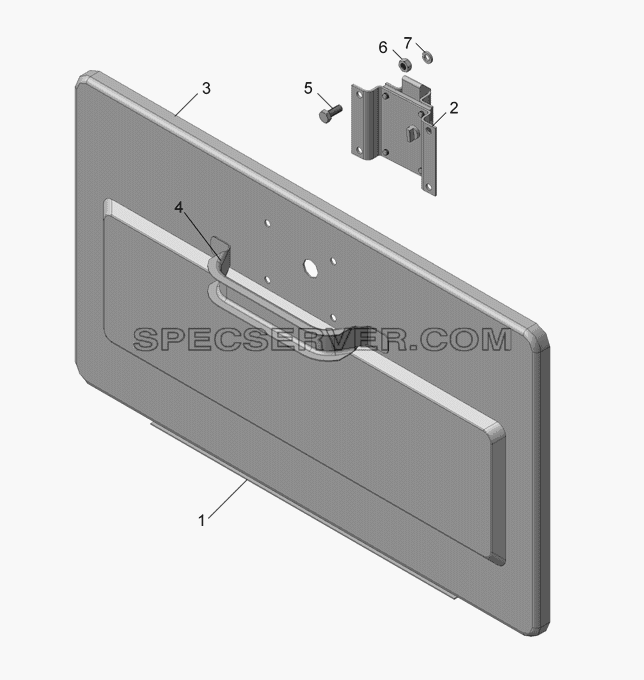

Запчасти: 6606-3919025 Дверка в сборе для НефАЗа-9693-10

6606-3919025 Дверка в сборе для НефАЗа-9693-10 (список запасных частей)

6606-3919025 Дверка в сборе для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6606-3919028 Петля в сборе
2 9674-3919040 Замок с защелкой типа ЗМЧ
3 6606-3919026 Дверка
4 9674-8027052 Ручка дверная
5 1/09020/21 Болт ТЕМ6-6gх12
6 1/58962/11 Гайка М6-6Н
7 1/05164/70 Шайба пружинная 6

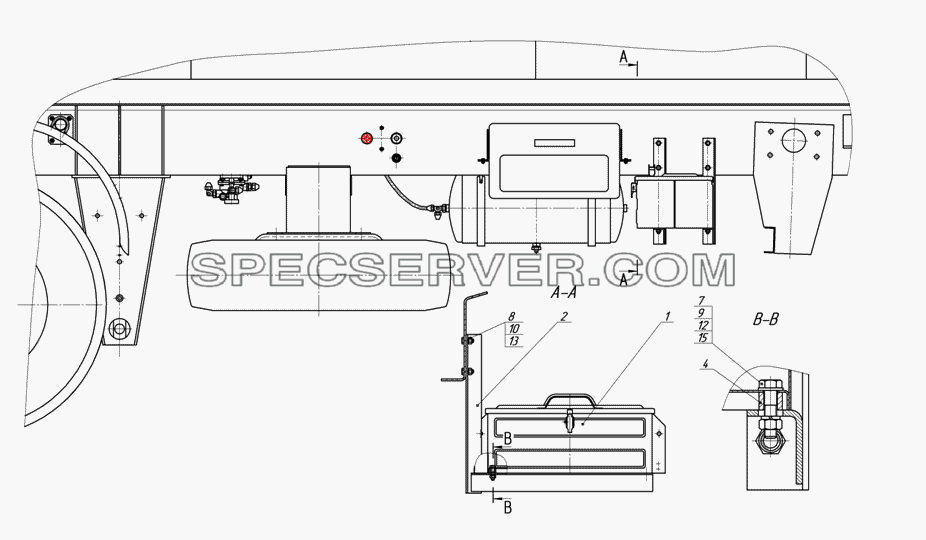

Запчасти: 9693-3919035 Установка ящика для песка для НефАЗа-9693-10

9693-3919035 Установка ящика для песка для НефАЗа-9693-10 (список запасных частей)

9693-3919035 Установка ящика для песка для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 6606-3919020-62 Ящик для песка в сборе
2 9693-3919037 Кронштейн ящика для песка
4 АЦ-10,5-53212-3919036 Втулка
7 1/13070/21 Болт ТЕМ10х1,25-6gх40
8 1/55404/21 Болт ТЕМ12-6gх30
9 1/21647/11 Гайка
10 1/61015/11 Гайка М12х1,25-6Н
12 1/05168/70 Шайба пружинная 8
13 1/05170/70 Шайба пружинная 12
15 1/26468/01 Шайба плоская 8х25х2

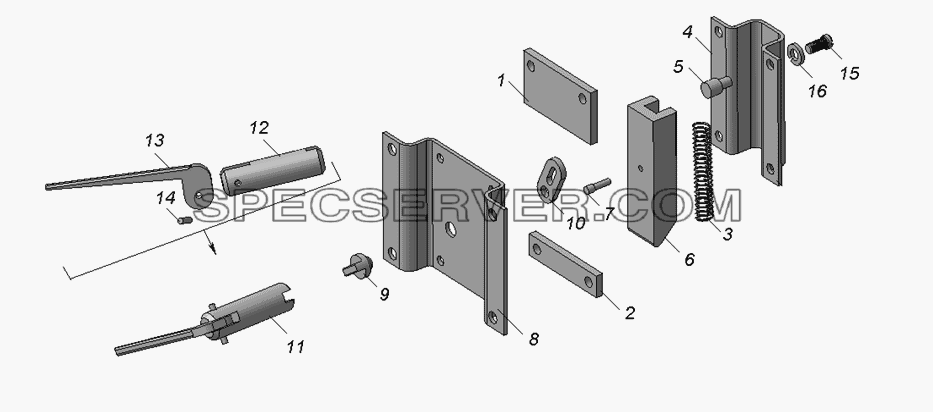

Запчасти: 9674-3919040 Замок с защелкой типа ЗМЧ для НефАЗа-9693-10

9674-3919040 Замок с защелкой типа ЗМЧ для НефАЗа-9693-10 (список запасных частей)

9674-3919040 Замок с защелкой типа ЗМЧ для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-3919041 Основание
2 9674-3919042 Планка
3 9674-3919043 Пружина
4 9674-3919044 Скоба
5 9674-3919045 Упор
6 9674-3919051 Защелка
7 9674-3919052 Штифт
8 9674-3919061 Крышка
9 9674-3919062 Ось
10 9674-3919063 Рычаг
11 9674-6305050 Ключ
12 9674-6305053 Стержень ключа
13 9674-6305054 Рукоятка
14 9674-6305055 Ось
15 1/03893/01 Винт ТС с цилиндрической головкой и фрезерованным шлицем М5-6gх10
16 1/11954/70 Шайба пружинная 5

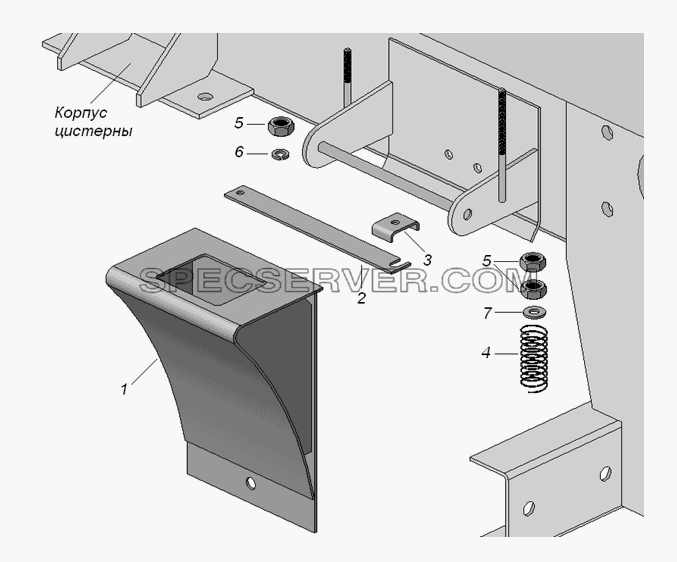

Запчасти: 96742-3926010 Установка противооткатных упоров для НефАЗа-9693-10

96742-3926010 Установка противооткатных упоров для НефАЗа-9693-10 (список запасных частей)

96742-3926010 Установка противооткатных упоров для НефАЗа-9693-10 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-3927010 Упор противооткатный
2 96741-3926012 Ограничитель
3 96741-3926013 Скоба
4 ПР 00.00.411 Пружина
5 1/61008/11 Гайка М8
6 1/05166/70 Шайба пружинная 8
7 1/05196/01 Шайба плоская 8х17
