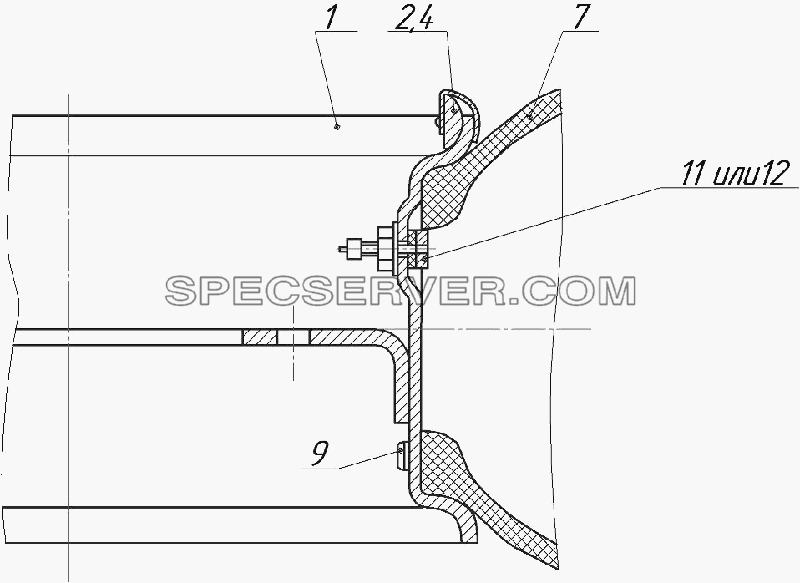

№		Номер детали	Наименование запчасти
1		11,75х22,5	Диск колеса
2		53205-3101302	Груз балансировочный
4		53205-3101305	Пружина
7		385/65R22,5	Шина радиальная бескамерная
9		Сliрреr 0063	Груз балансировочный
11		35-3114010	Вентиль АБ-95
12		35-3114010-01	Вентиль АБ-95

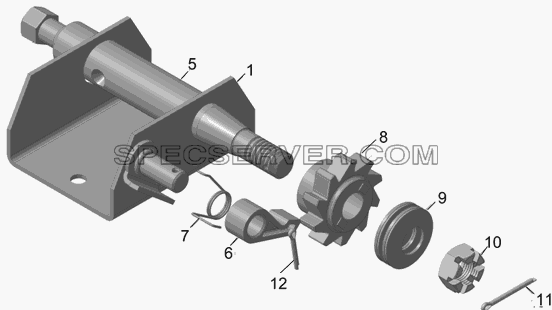

65115-3105030 Ворот для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5511-3105050	Опора
5		65115-3105840	Вал ворота
5		65115-3105849	Вал ворота
6		5410-3105885	Защелка ворота держателя
7		5410-3105899	Пружина защелки ворота держателя запасного колеса
8		5410-3105903	Храповик ворота держателя запасного колеса
9		5410-3105907	Пружина тарельчатая ворота держателя запасного колеса
10		853514	Гайка Ек М24х1,5-6Н
11		1/07350/01	Шплинт разводной 5х50
12		1/07972/01	Шплинт 5х30

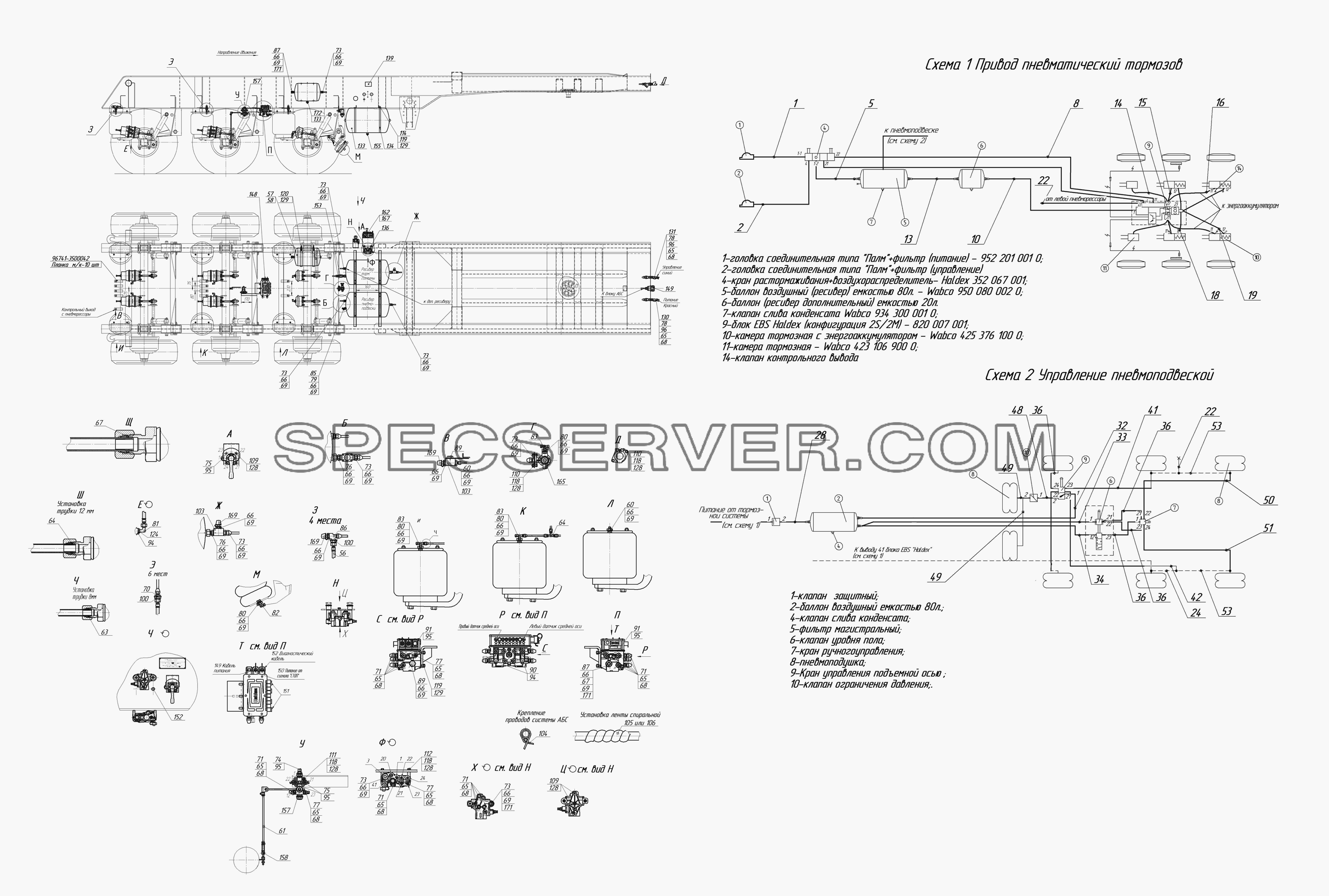

9509-3500001-30 Установка пневмосистемы для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей

9509-3700010-30, 9509-3700010-31 Установка электрооборудования для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		93341-3506550-07	Трубка питающей магистрали (12мм)
2		93341-3506580-07	Трубка 12мм (питающей магистрали)
5		93341-3506230-07	Трубка12мм от АБС к РТС
8		93341-3506400-07	Трубка от регулятора тормозных сил к клапану АБС12мм
10		8332-3522250	Трубка 18мм
13		93341-3506100-07	Трубка 12 мм
14		93341-3506080-07	Трубка 12 мм
15		93341-3506220-07	Трубка 12мм от воздухораспределителя к ресиверу
16		93341-3506350-07	Трубка 12 мм
18		93341-3506190-07	Трубка 12 мм
19		93341-3506360-07	Трубка управляющей магистрали
22		93341-3506210-08	Трубка 8мм
24		93341-3506010-08	Трубка 8 мм
28		93341-3506090-07	Трубка 12 мм
32		93341-3506200-07	Трубка 12 мм(к регулятору тормозных сил)
33		93341-3506320-07	Трубка 12 мм (от блока АБС к камерам задней оси)
34		93341-3506330-07	Трубка 12 мм
36		93341-3506340-08	Трубка 8 мм
41		93341-3506310-08	Трубка 8мм
42		93341-3506550-08	Трубка 8мм
48		93341-3506240-07	Трубка 12мм
49		93341-3506120-08	Трубопровод
50		93341-3506540-08	Трубка 8 мм
51		93341-3506650-08	Трубка 8 мм
53		93341-3506170-08	Трубка 8 мм
56		8602-3506072-01	Шланг гибкий (L=740мм)
57		9334-3500042	Хомут
58		96742-3513025	Баллон воздушный емкостью 20 л
60		853974	Штуцер М22хМ14
61		9509-3533033-30	Штанга
63		864221	Кольцо уплотнительное d.8
64		864273	Кольцо уплотнительное d.12
65		864236	Кольцо уплотнительное d.16
66		740.1003439	Кольцо уплотнительное
67		96741-3506525	Кольцо уплотнительное
68		96741-3506544	Скоба
69		96741-3506547	Скоба
70		9674-3506230	Штуцер проходной М20хМ18
71		8602-3522174-01	Переходник
73		9674-3522169	Штуцер
74		93341-07-3506113-01	Штуцер М12хМ18
75		65115-8606113-01	Штуцер
76		9674-3506231	Переходник
77		93341-07-3506113	Штуцер М16хМ14
78		9674-3500034	Угольник ввертный
79		9674-3522171	Переходник
80		96741-01-8020101	Переходник М22хК1/8
81		861030	Угольник ввертный М16хМ20
82		864822	Угольник ввертной
83		864892	Тройник ввертный
84		864919	Тройник ввертный
85		96741-3506092	Тройник ввертной
86		96741-3506091	Тройник
87		96742-3522175	Штуцер
89		9674-3506394	Пробка
90		9693-3506051-02	Пробка( М16)
91		96892-3506051	Пробка М12х1,5
94		96741-3522226	Прокладка
95		42112-8123102	Шайба
96		96741-3522172-01	Переходник
100		96741-3506088	Гайка
103		96931-3522178	Тройник
104		53205-3401228	Хомут
105		53205-3506433	Лента спиральная 12х9х11
106		53205-3506431	Лента спиральная 22х18х19
109		1/60434/21	Болт
110		1/60436/21	Болт М8-6gх25
111		1/60444/21	Болт ТЕМ8-6gх60
112		1/60451/21	Болт М8-6gх95
114		356-70553	Болт М10-6gх25
118		1/61008/11	Гайка М8
119		1/17017/11	Гайка Е М10-6Н
120		1/21647/11	Гайка
124		1/07914/11	Гайка ЕМ16х1,5-6Н
128		1/05166/70	Шайба пружинная 8
129		1/05168/70	Шайба пружинная 8
130		952 201 001 0	Головка соединительная (питание) + магистральный фильтр Wаbсо
131		952 201 002 0	Головка соединительная (управление) + магистральный фильтр Wаbсо
133		950 080 002 0	Ресивер 80 л. Wаbсо
134		451 999 396 2	Крепежные хомуты ресивера Wаbсо
136		352 067 001	Кран растормаживания+воздухораспределитель Наldех
148		820 007 001	Блок ЕВS Наldех
149		814 003 102	Кабель питания 12 м Наldех
150		814 002 202	Кабель питания от от сигнала стоп 12 м Наldех
151		814 004 401	Кабель удлинитель датчика 3 м Наldех
152		814 010 021	Кабель диагностики 5 м Наldех
153		434 100 125 0	Клапан защитный Wаbсо
155		934 300 001 0	Клапан сброса конденсата wаbсо
157		464 006 100 0	Клапан уровня пола Wаbсо
158		433 401 030 0	Упругий элемент wаbсо
160		463 032 020 0	Кран ручного управления Wаbсо
162		463 084 000 0	Кран управления подъемной осью Wаbсо
165		475 010 310 0	Клапан ограничения давления Wаbсо
167		463 084 020 2	Ресивер для крана подъемной оси 1л. Wаbсо
169		100-3515310-01	Клапан контрольного вывода
171		СБИТ.305122.003	Сетка СБИТ.305122.003
172

№		Номер детали	Наименование запчасти
1		9509-3716065-30	Установка заднего фонаря левого
2		9509-3716070-30	Установка заднего фонаря правого
10		5320-3723105	Втулка
11		96742-3724015	Втулка проходная для электропроводки
12		9509-3700001-30	Втулка проходная
13		9674-3716016	Кольцо нажимное розетки двухполюсной
20		1/32802/01	Винт ТЕМ-8-6gх50
21		1/33004/01	Винт ТС с потайной головкой крестообразным шлицем М5-6gх45
22		1/32742/01	Винт М5
24		1/58962/11	Гайка М6-6Н
25		1/61008/11	Гайка М8
26		1/58964/11	Гайка М5-6Н
27		1/05164/70	Шайба пружинная 6
28		1/05166/70	Шайба пружинная 8
29		1/11954/70	Шайба пружинная 5
30		45 7373 2105	Розетка штепсельная ПС 325-100 ТУ37.003.616-75 допускается замена на СНЦ 124-7/45
31		45 7373 2169	Розетка ПС 326-100
32		ГФ125	Фонарь боковой габаритный ГФ125
32		ФМ 1.24-01	Фонарь боковой габаритный ФМ 1.24-01
33		53205-3401228	Хомут
33		53205-3401228	Хомут
34		53205-3506431	Лента спиральная 22х18х19
34		53205-3506431	Лента спиральная 22х18х19
35		ГФ1.008	Уплотнитель ГФ1.008
36		ГФ 1.15	Фонарь передний ГФ 1.15 ГФ 1.15
37		9509.010-30	Кабель основной
38		9509.030-30	Кабель задних фонарей левый
39		9509.032-30	Кабель задних фонарей правый
40		9509.060-30	Кабель боковых габаритных фонарей правый
41		9509.062-30	Кабель боковых габаритных фонарей правый
42		ФМ 01.12.010	Амортизатор ФМ 01.12.010
43		ФМ 01.24.011	Прокладка
44		45 7372 6195	Фонарь освещения номерного знака ФП 134-Б
45		45 7373 2044	Розетка ПС 400 ТУ37.003.228-78
46		ГФ3.4-20	Фонарь контурный ГФ3.4-20
47		ГФ3.4-21	Фонарь контурный ГФ3.4-21
48		45 7372 0069	Световозвращатель ФП 401-Б

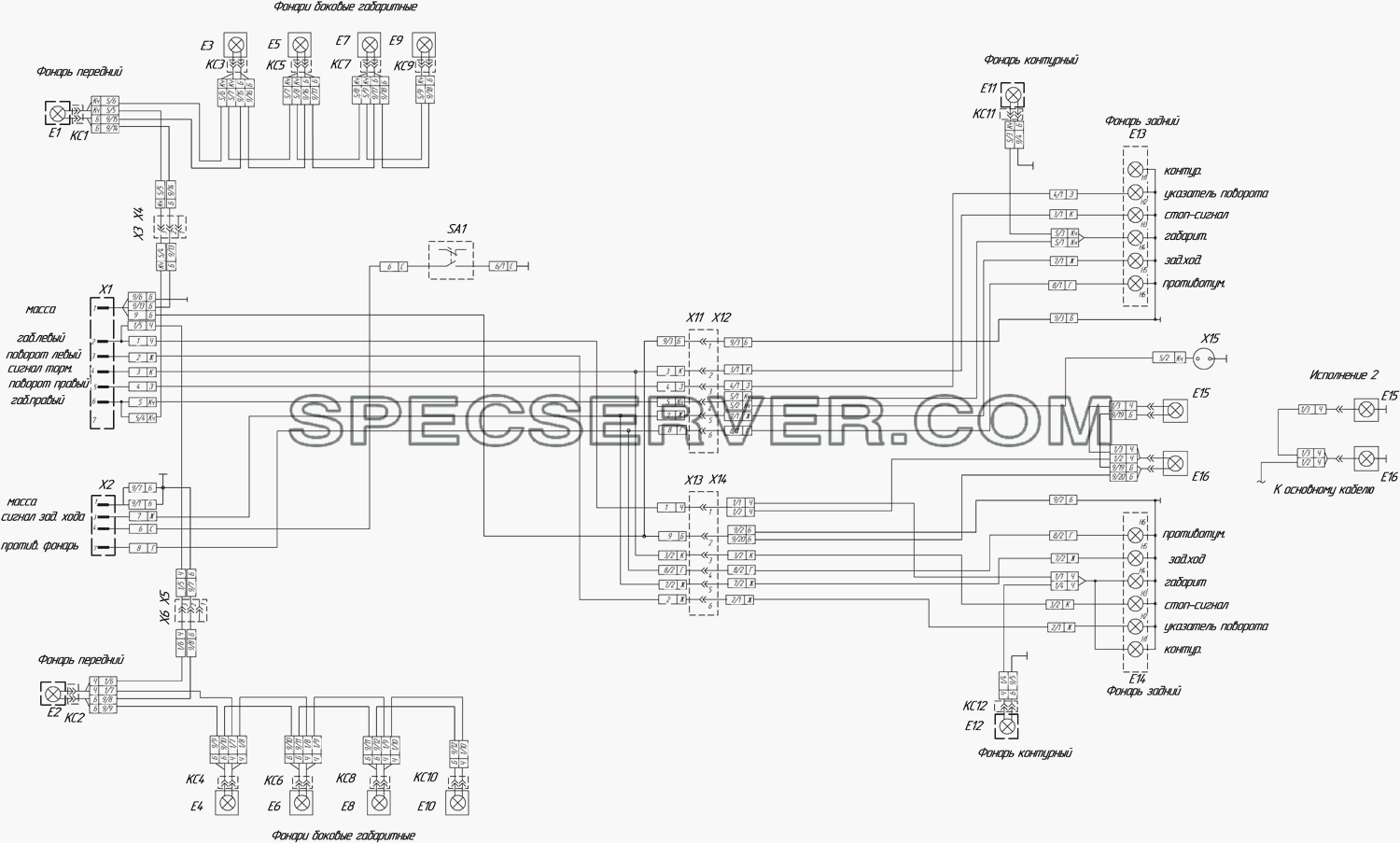

9509-3700010-30Э4 Схема электрическая соединений для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		56.3776	Фонарь задний 56.3776
-		ВПУ 011	Выключатель концевой ВПУ 011
-		ГФ 1.15	Фонарь передний ГФ 1.15 ГФ 1.15
-		ГФ3.4-20, ГФ3.4-21	Фонарь контурный ГФ3.4-20, ГФ3.4-21
-		ЕС12.03-24	Фонарь номерного знака
-		ПС 400	Розетка переносной лампы ПС 400
-		ПС325	Вилка ПС325
-		ПС326	Розетка ПС326
-		СНЦ124-7/45Р034-2	Розетка СНЦ124-7/45Р034-2
-		СНЦ125-7/45Р034-2	Розетка СНЦ125-7/45Р034-2
-		СЦ 5.501.203	Вилка СЦ 5.501.203
-		СЦ 5.601.203	Розетка СЦ 5.601.203
-		СЦ 5.601.203	Розетка СЦ 5.601.203
-		СЦ 5.601.203	Розетка СЦ 5.601.203
-		СЦ 5.601.203	Розетка СЦ 5.601.203
-		СЦ 5.601.203	Розетка СЦ 5.601.203
-		СЦ 7.501607	Вилка СЦ 7.501607
-		СЦ 7.601607	Розетка СЦ 7.601607
-		ФМ 01.24-01	Фонарь боковой габаритный ФМ 01.24-01
-		ФП 134Б	Фонарь освещения номерного знака ФП 134Б

9509-3716065-30 Установка заднего фонаря левого, 9509-3716070-30 Установка заднего фонаря правого для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9509-3716066-30	Кронштейн заднего фонаря
3		65115-3731219-91	Уплотнитель
5		1/60436/21	Болт М8-6gх25
8		1/68008/11	Гайка ЕМ8-6Н
11		1/05166/70	Шайба пружинная 8
13		56.3776	Фонарь задний 56.3776
