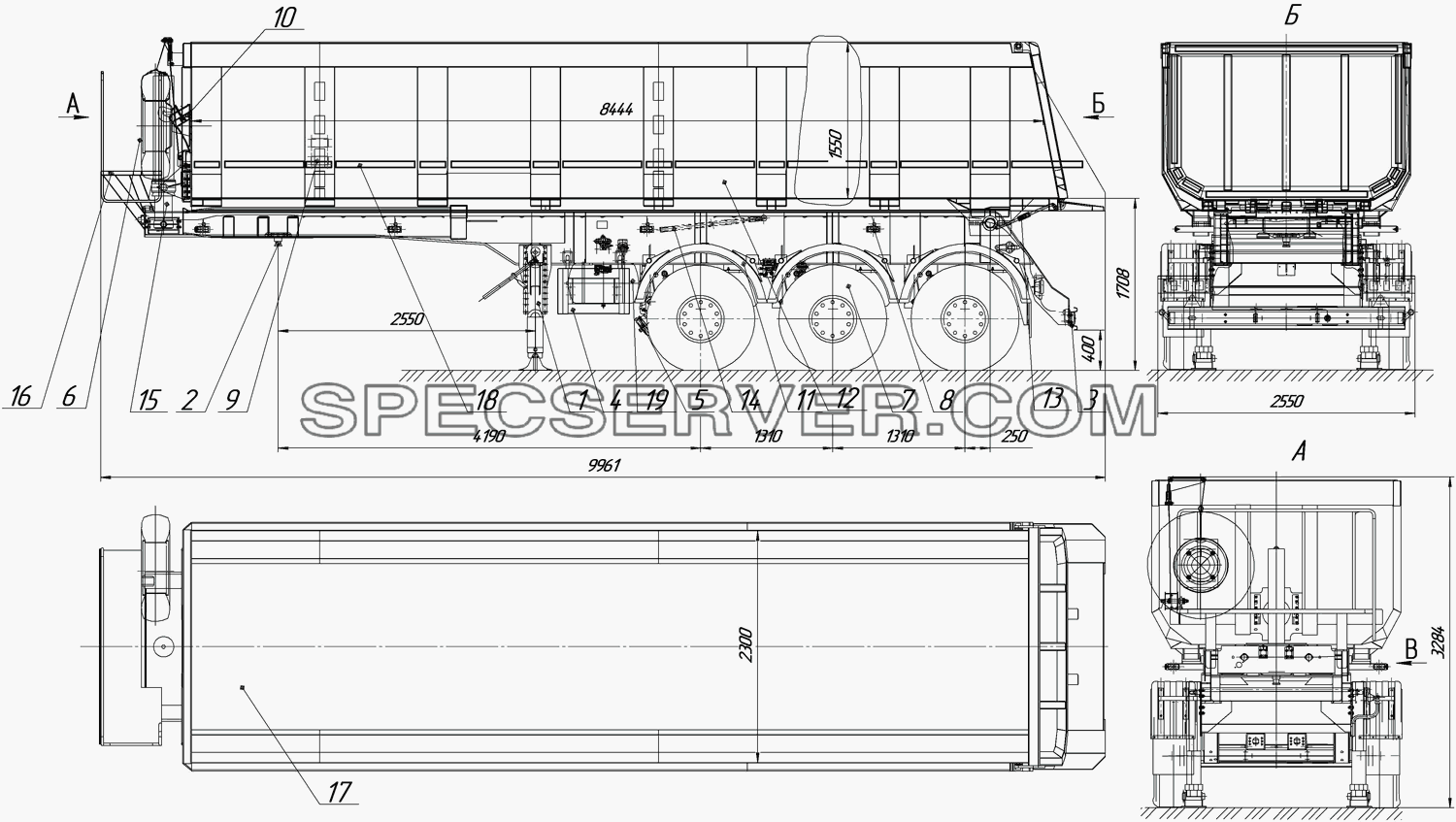

Запчасти: 9509-0000010-30, 9509-0000010-31 Полуприцеп-самосвал для НефАЗа-9509-30 (31)

9509-0000010-30, 9509-0000010-31 Полуприцеп-самосвал для НефАЗа-9509-30 (31) (список запасных частей)

9509-0000010-30, 9509-0000010-31 Полуприцеп-самосвал для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9509-2700001-30 Установка опорных устройств
2 9509-2704040 Установка шкворня
3 9509-2804010-30 Установка заднего буфера
4 9509-2801110-30 Установка боковой защиты
5 9509-30-2900001 Установка агрегатов подвески ф. ВРW
6 9509-8505010-30 Установка запасного колеса
7 9509-30-3101003 Установка колес
8 9509-3700010-30 Установка электрооборудования
9 9509-3904005-30 Установка табличек
10 9509-3927002-30 Установка противооткатных упоров
11 9509-8404010-30 Установка брызговиков
12 9509-8500008-30 Установка платформы
12 9509-8500008-31 Установка платформы
13 9509-8505001-30 Установка запоров заднего борта
14 9509-8510010-30 Установка упора
15 9509-8603001-30 Установка гидроцилиндра
16 9509-2805101-30 Установка площадки
17 9509-8508001-30 Установка тента
18 9509-3738010-30 Установка светоотражающей маркировки
18 9509-3738010-31 Установка светоотражающей маркировки
19 9509-3500001-30 Установка пневмосистемы

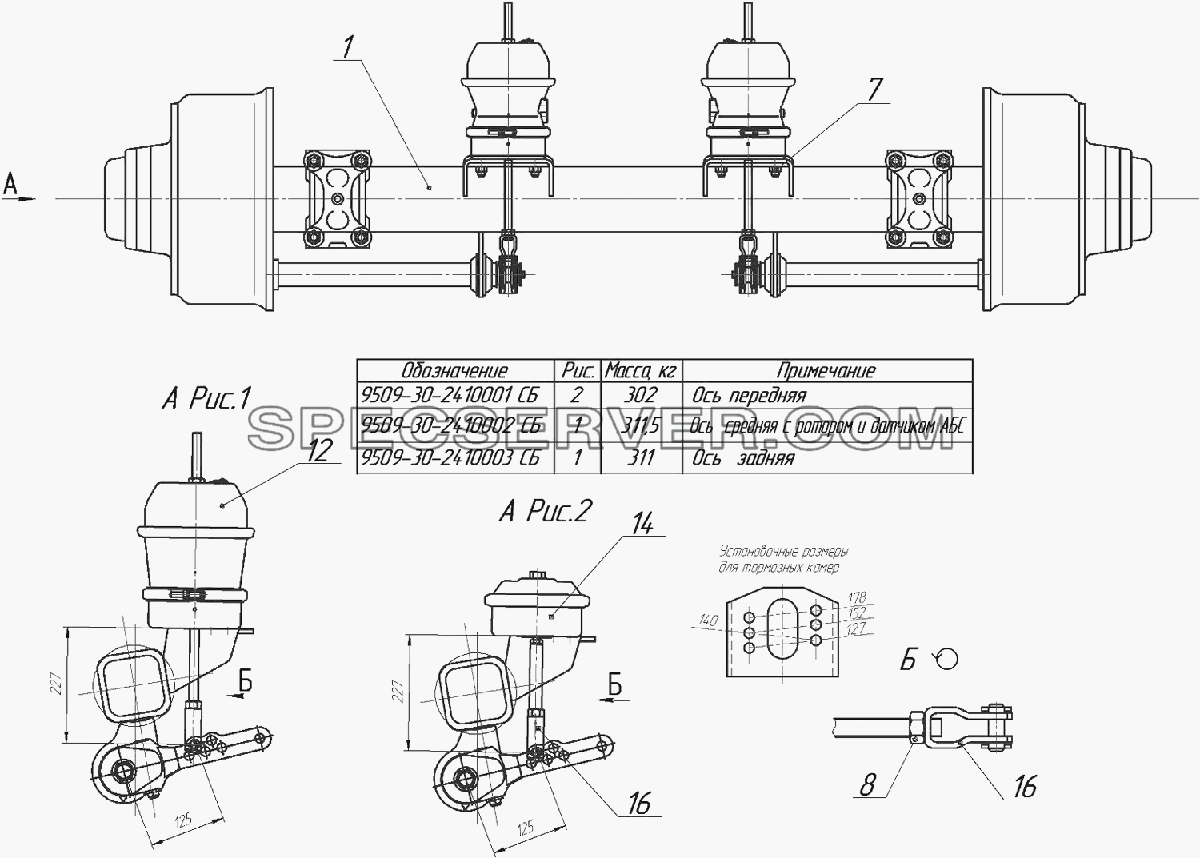

Запчасти: 9509-30-2410001 Ось передняя, 9509-30-2410002 средняя, 9509-30-2410003 задняя для НефАЗа-9509-30 (31)

9509-30-2410001 Ось передняя, 9509-30-2410002 средняя, 9509-30-2410003 задняя для НефАЗа-9509-30 (31) (список запасных частей)

9509-30-2410001 Ось передняя, 9509-30-2410002 средняя, 9509-30-2410003 задняя для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 НSFSLО 9010-15 Е36 ЕСО-РLUS2 Одноосный агрегат ВРW
1 НSFSLО 9010-15 Е36 ЕСО-РLUS2 Одноосный агрегат ВРW
7 SW 24 Гайка ЕМ16х1,5-6Н (в комплекте с 423 000 534 2)
8 SW 24 (низкая) Гайка низкая Е М 16х1,5-6Н (в комплекте с 423 000 534 2)
12 925 376 100 0 Камера тормозная с пружинным энергоаккумулятором WАВСО
14 423 106 900 0 Тормозная камера WАВСО 24
16 423 000 534 2 Крепления тормозных камер WАВСО

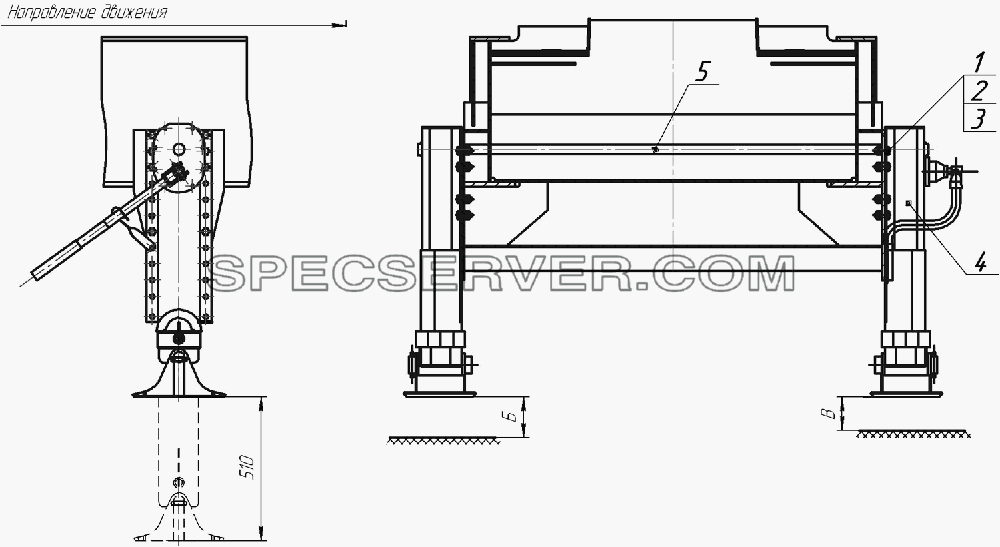

Запчасти: 9509-2700001-30 Установка опорных устройств для НефАЗа-9509-30 (31)

9509-2700001-30 Установка опорных устройств для НефАЗа-9509-30 (31) (список запасных частей)

9509-2700001-30 Установка опорных устройств для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 1/13943/21 Болт М14х1,5-6gх45
2 1/21640/11 Гайка М14х1,5-6Н
3 1/05201/01 Шайба плоская 14х26
4 Наасоn S/LА930 2/1178 Комплект
5 43100-204225 Вал с комплекта ОСУ

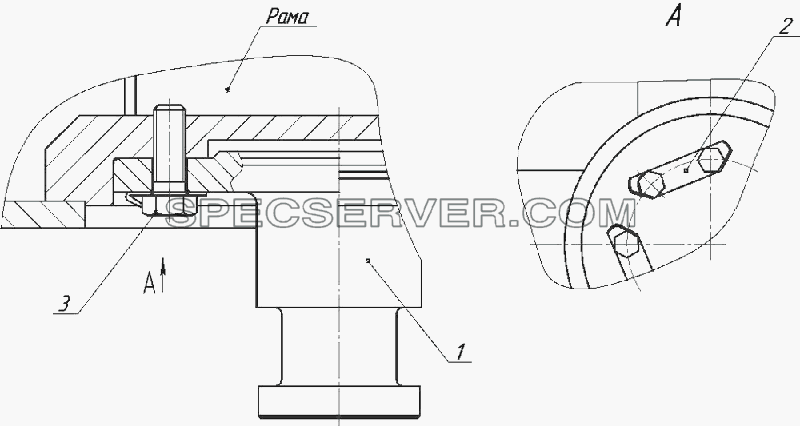

Запчасти: 9509-2704040 Установка шкворня для НефАЗа-9509-30 (31)

9509-2704040 Установка шкворня для НефАЗа-9509-30 (31) (список запасных частей)

9509-2704040 Установка шкворня для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9674-2704042 Шкворень
2 9674-2704044 Пластина стопорная
3 1/12559/21 Болт ТЕМ14х1,5-6х40

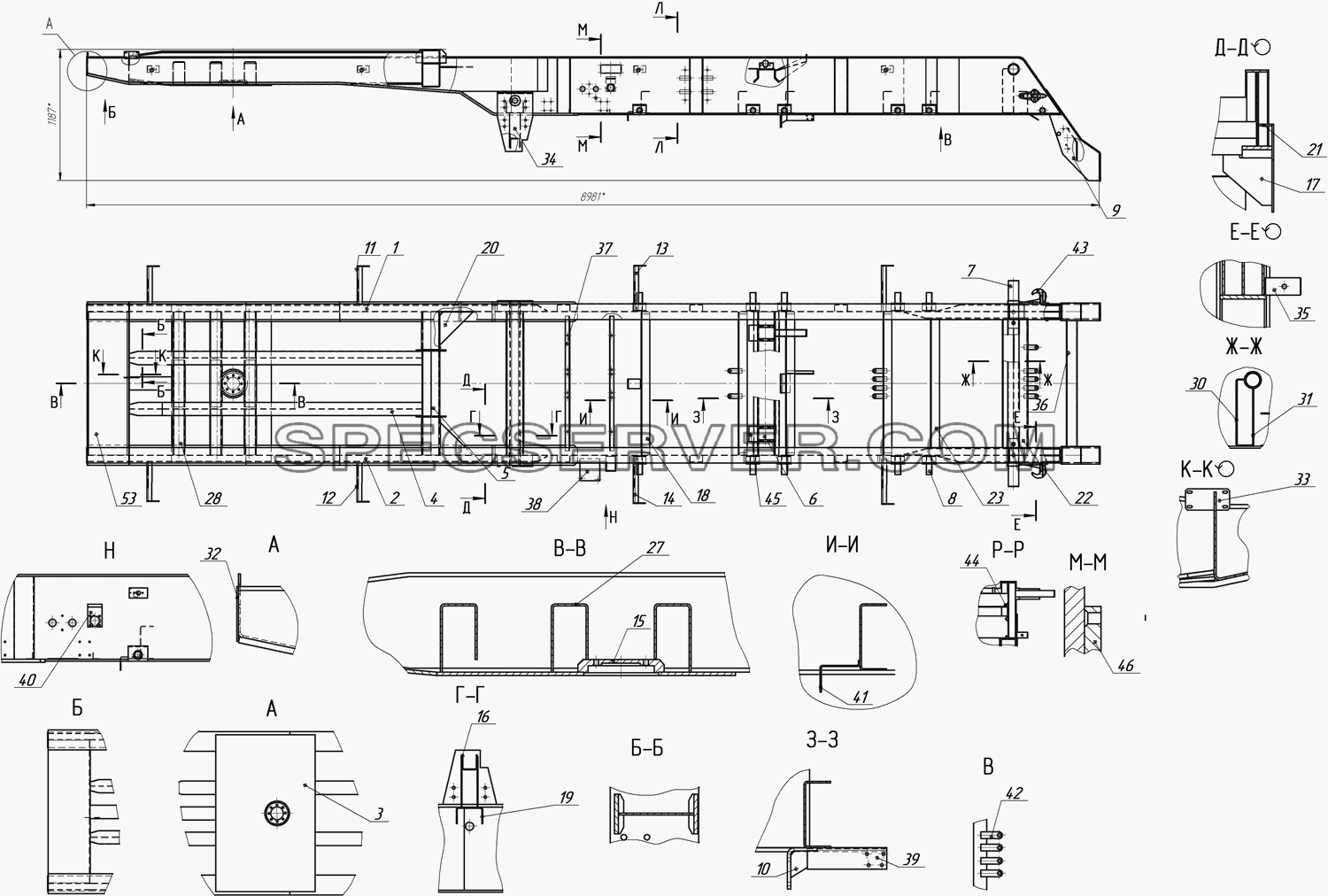

Запчасти: 9509-2801010-30 Рама (сварная) для НефАЗа-9509-30 (31)

9509-2801010-30 Рама (сварная) для НефАЗа-9509-30 (31) (список запасных частей)

9509-2801010-30 Рама (сварная) для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9509-2801020-30 Лонжерон правый
2 9509-2801021-30 Лонжерон левый
3 9509-2801048-30 Лист опорный
4 9509-2801050-30 Поперечина
5 9509-2801070-30 Поперечина №2
6 9509-8601070-30 Поперечина упора
7 9509-8601112-30 Ось опрокидывания
8 9509-8404100-30 Держатель
9 9509-2804040-30 Кронштейн бампера
10 96892-8517135-01 Кронштейн блока ЕВS Наldех
11 9509-3731020-30 Кронштейн крепления габаритного фонаря передний
12 9509-3731021-30 Кронштейн крепления габаритного фонаря передний
13 9509-3731026-30 Кронштейн крепления габаритного фонаря боковой
14 9509-3731027-30 Кронштейн крепления габаритного фонаря боковой
15 9509-2704235 Фланец
16 9509-2801035-30 Поперечина опоры
17 9509-2801036-30 Косынка
18 9509-2801038-30 Поперечина
19 9509-2801037-30 Поперечина №3
20 9509-2801040-30 Косынка
21 9509-2801041-30 Усилитель
22 9509-2801034-30 Поперечина
23 9509-2801043-30 Поперечина
27 9509-2801057-30 Поперечина средняя центральная
28 9509-2801058-30 Поперечина крайняя
30 9509-2801094-30 Поперечина задняя
31 9509-2801096-30 Усилитель поперечины задней
32 9509-2801127-30 Заглушка
33 9509-8601068-30 Кронштейн ограничителя
34 96741-8517332-02 Фланец
35 9509-8404102-30 Втулка
36 9509-8404109-30 Усилитель
37 9509-3500012-30 Поперечина для установки ресиверов
38 93341-8517411-08 Кронштейн клапана управления подъемной осью
39 93341-8517407-08 Кронштейн клапана уровня пола
40 96892-8517451 Кронштейн ручного крана уровня пола
41 93341-8517409-08 Кронштейн клапана ограничения давления
42 96741-3500042 Планка
43 5320-2806016 Крюк буксирный
44 9638-8517401 Уголок
45 9509-2801045-30 Уголок
46 96741-3500022 Пластина
53 9509-8601065-30 Поперечина гидроцилиндра

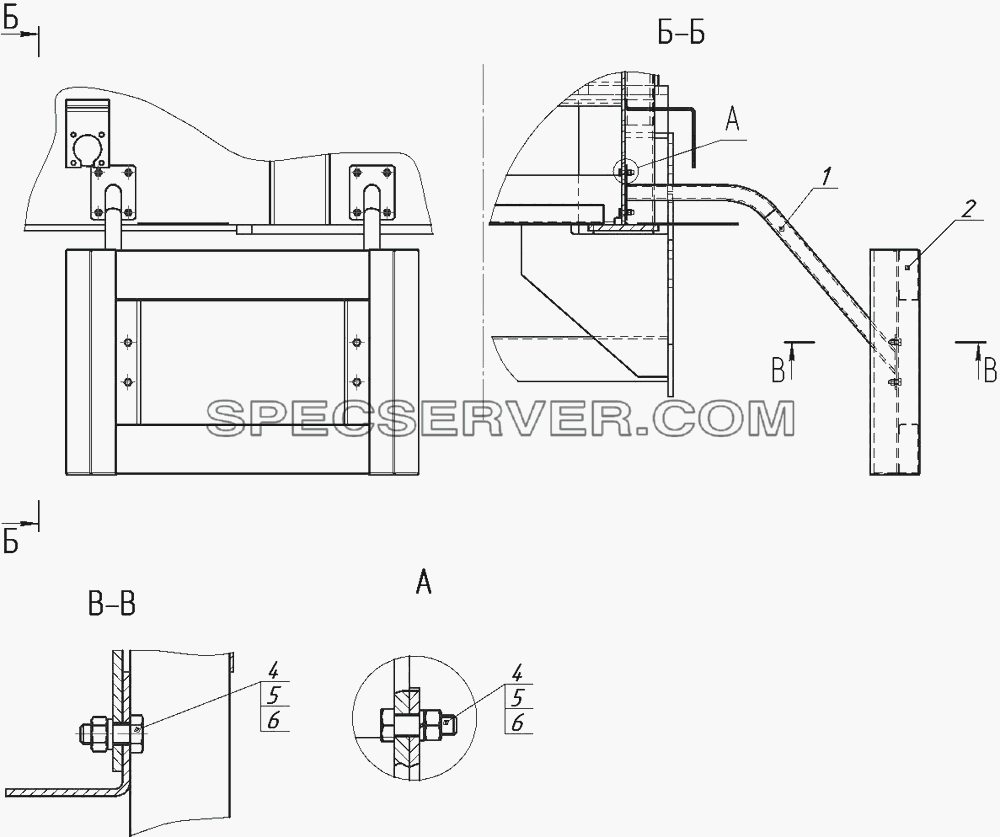

9509-2801110-30 Установка боковой защиты для НефАЗа-9509-30 (31) (список запасных частей)

9509-2801110-30 Установка боковой защиты для НефАЗа-9509-30 (31) (список запасных частей)

9509-2801110-30 Установка боковой защиты для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9509-2801116-30 Балка бокового ограждения
2 9509-2801120-30 Боковое ограждение
4 1/60436/21 Болт М8-6gх25
5 1/61008/11 Гайка М8
6 1/05166/70 Шайба пружинная 8
