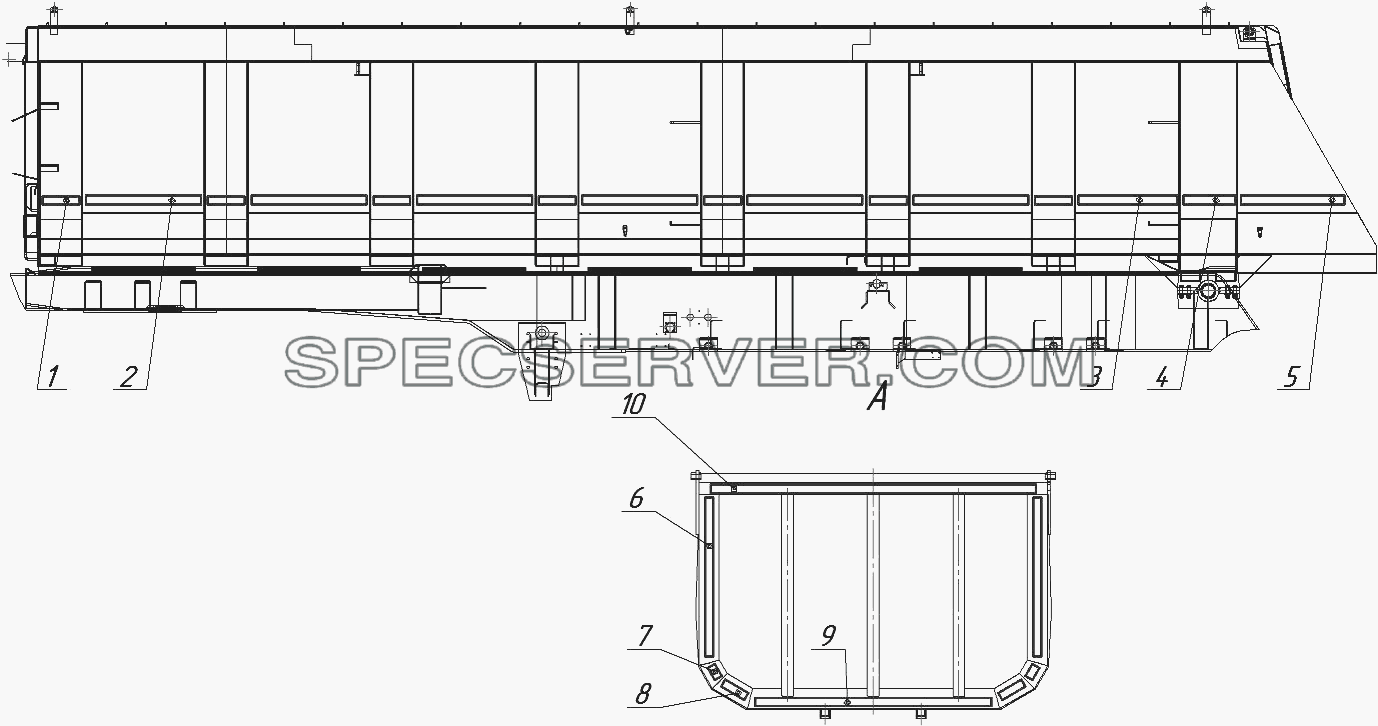

Запчасти: 9509-3738010-30 Установка светоотражающей маркировки для НефАЗа-9509-30 (31)

9509-3738010-30 Установка светоотражающей маркировки для НефАЗа-9509-30 (31) (список запасных частей)

9509-3738010-30 Установка светоотражающей маркировки для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9509-3738011-31 Полоса боковая
2 9509-3738011-30 Полоса боковая
3 9509-3738012-30 Полоса боковая
4 9509-3738013-31 Полоса боковая
5 9509-3738014-31 Полоса боковая
6 9509-3738016-31 Полоса задняя
7 9509-3738017-31 Полоса задняя
8 9509-3738018-31 Полоса задняя
9 9509-3738019-31 Полоса задняя
10 9509-3738015-31 Полоса задняя

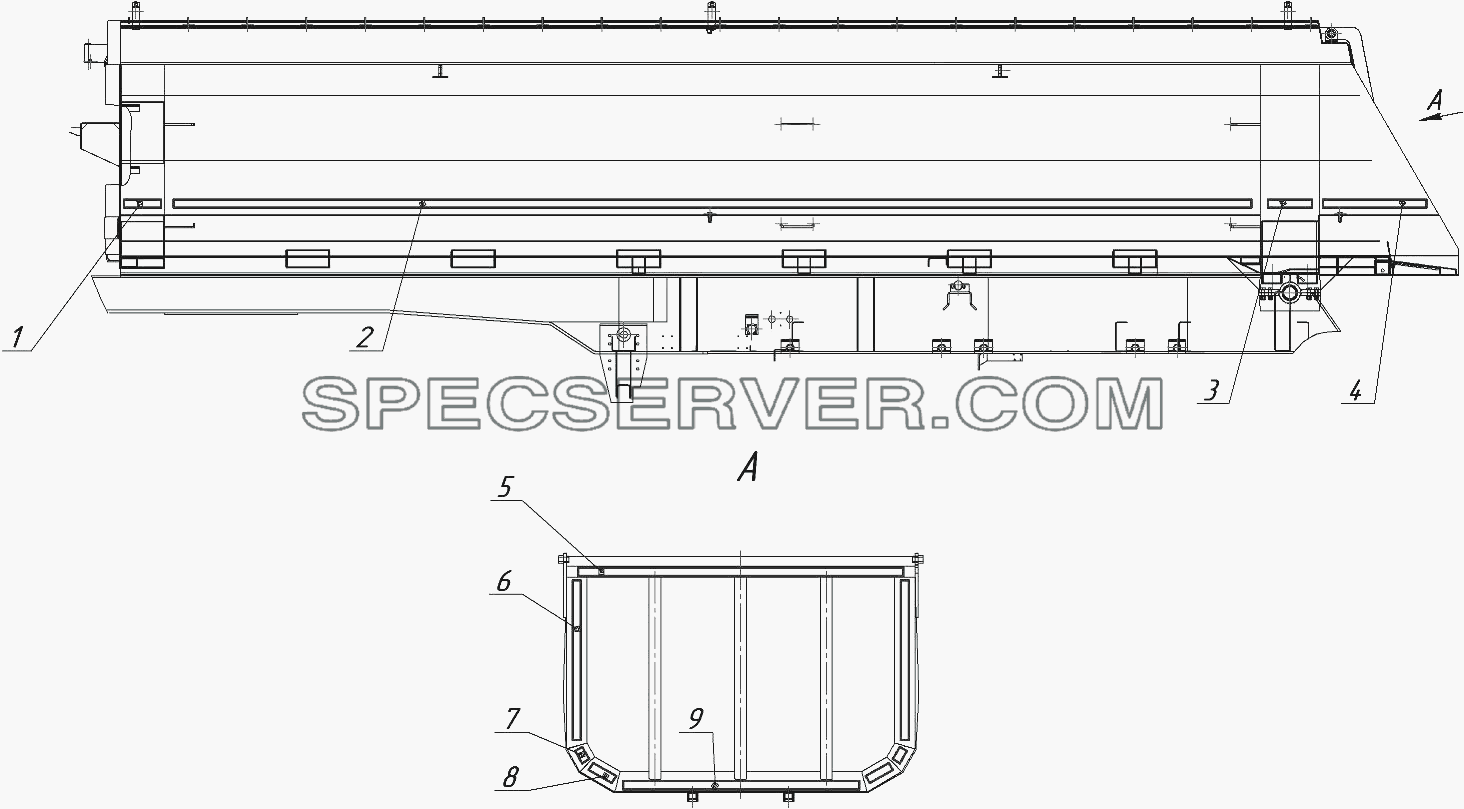

Запчасти: 9509-3738010-31 Установка светоотражающей маркировки для НефАЗа-9509-30 (31)

9509-3738010-31 Установка светоотражающей маркировки для НефАЗа-9509-30 (31) (список запасных частей)

9509-3738010-31 Установка светоотражающей маркировки для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9509-3738011-31 Полоса боковая
2 9509-3738012-31 Полоса боковая
3 9509-3738013-31 Полоса боковая
4 9509-3738014-31 Полоса боковая
5 9509-3738015-31 Полоса задняя
6 9509-3738016-31 Полоса задняя
7 9509-3738017-31 Полоса задняя
8 9509-3738018-31 Полоса задняя
9 9509-3738019-31 Полоса задняя

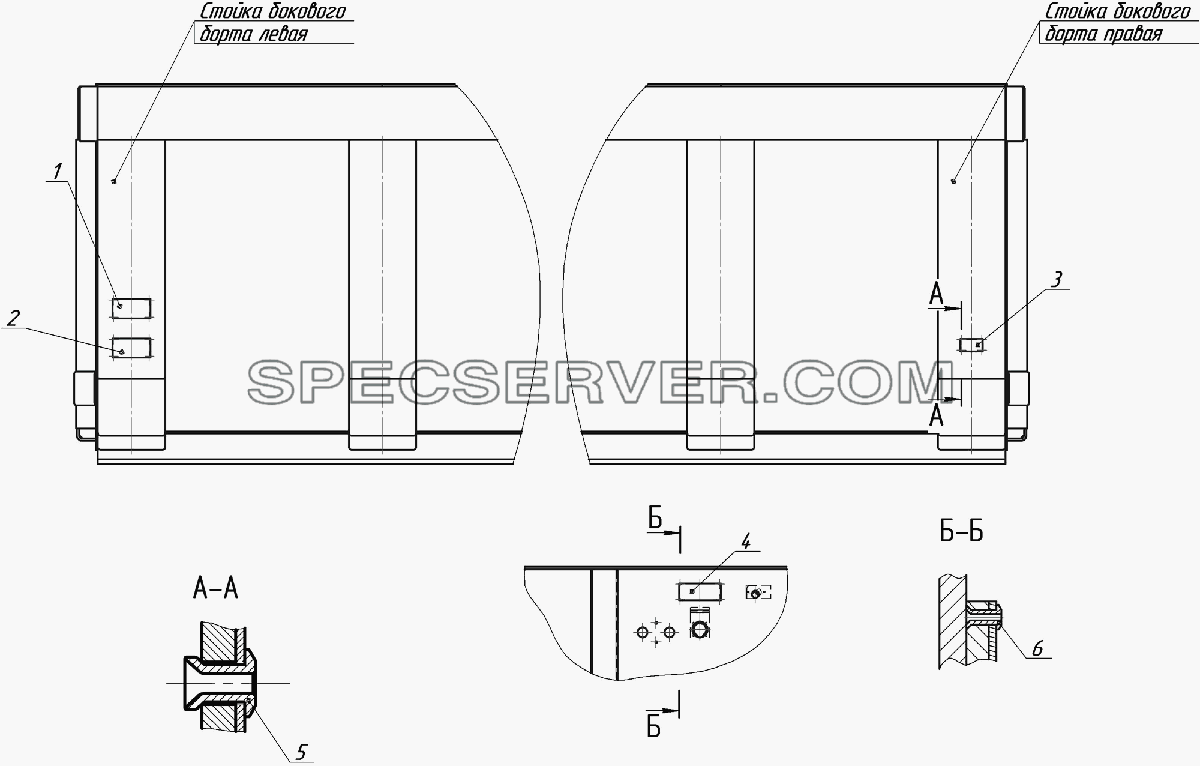

Запчасти: 9509-3904005-30 Установка табличек для НефАЗа-9509-30 (31)

9509-3904005-30 Установка табличек для НефАЗа-9509-30 (31) (список запасных частей)

9509-3904005-30 Установка табличек для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9509-3903101-30 Табличка инструкционная по технике безопасности
2 9509-3903105-30 Табличка инструкционная по технике безопасности
3 55102-3904010-03 Табличка заводская
4 9509-30-3500031 Табличка ручного крана управления пневмоподвеской
5 1/28392/90 Заклепка 3,3х13
6 1/28388/90 Заклепка односторонняя 3х6

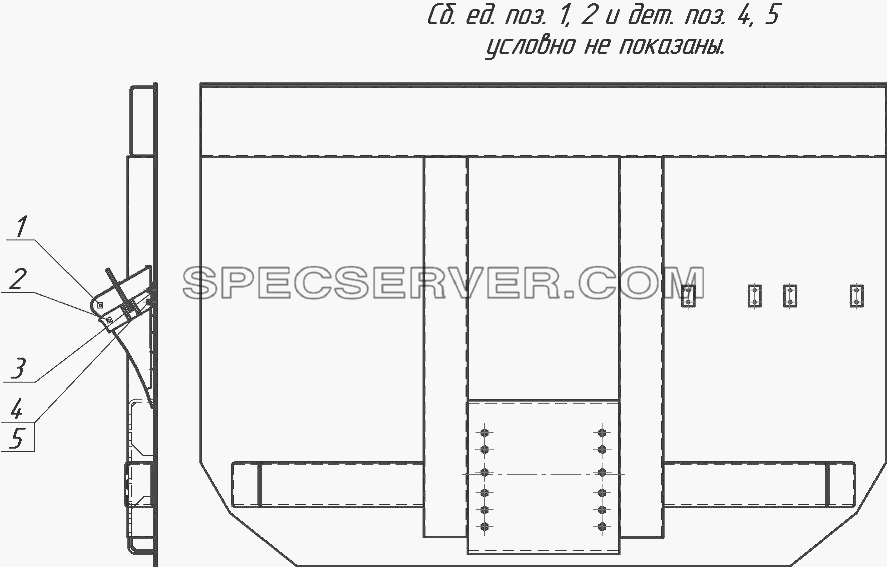

Запчасти: 9509-3927002-30 Установка противооткатных упоров для НефАЗа-9509-30 (31)

9509-3927002-30 Установка противооткатных упоров для НефАЗа-9509-30 (31) (список запасных частей)

9509-3927002-30 Установка противооткатных упоров для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 53205-3927010 Упор противооткатный
2 6520-3927080 Держатель
3 6520-3927010 Кронштейн
4 1/61008/11 Гайка М8
5 1/05166/70 Шайба пружинная 8

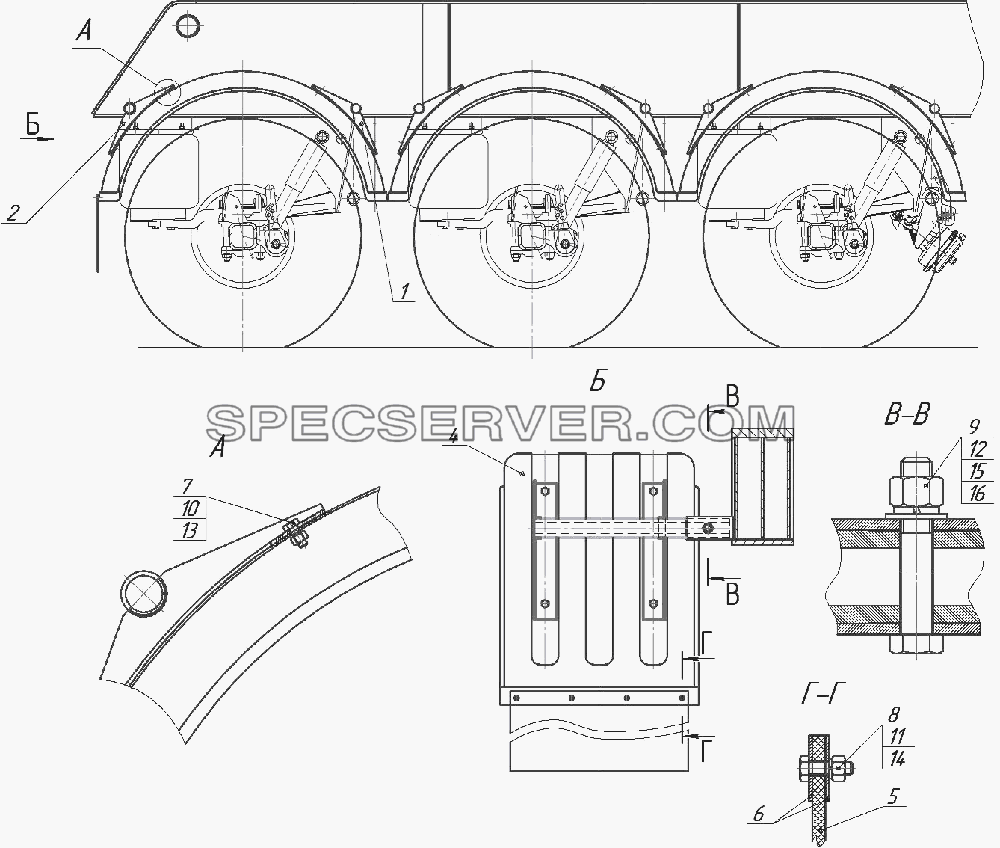

Запчасти: 9509-8404010-30 Установка брызговиков для НефАЗа-9509-30 (31)

9509-8404010-30 Установка брызговиков для НефАЗа-9509-30 (31) (список запасных частей)

9509-8404010-30 Установка брызговиков для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9509-8404104-30 Кронштейн левый
2 9509-8404105-30 Кронштейн правый
4 К-430 Крыло грузовое К-430
5 93341-07-8404282 Фартук брызговика
6 93341-07-8404283 Пластина крепления фартука
7 1/59707/21 Болт ТЕМ10х1,25-6gх25
8 1/09024/21 Болт М6-6gх20
9 1/59777/31 Болт М14х1,5-6gх75
10 1/21647/11 Гайка
11 1/58962/11 Гайка М6-6Н
12 1/21640/11 Гайка М14х1,5-6Н
13 1/05168/70 Шайба пружинная 8
14 1/05164/70 Шайба пружинная 6
15 1/05171/77 Шайба пружинная 14
16 1/05201/01 Шайба плоская 14х26

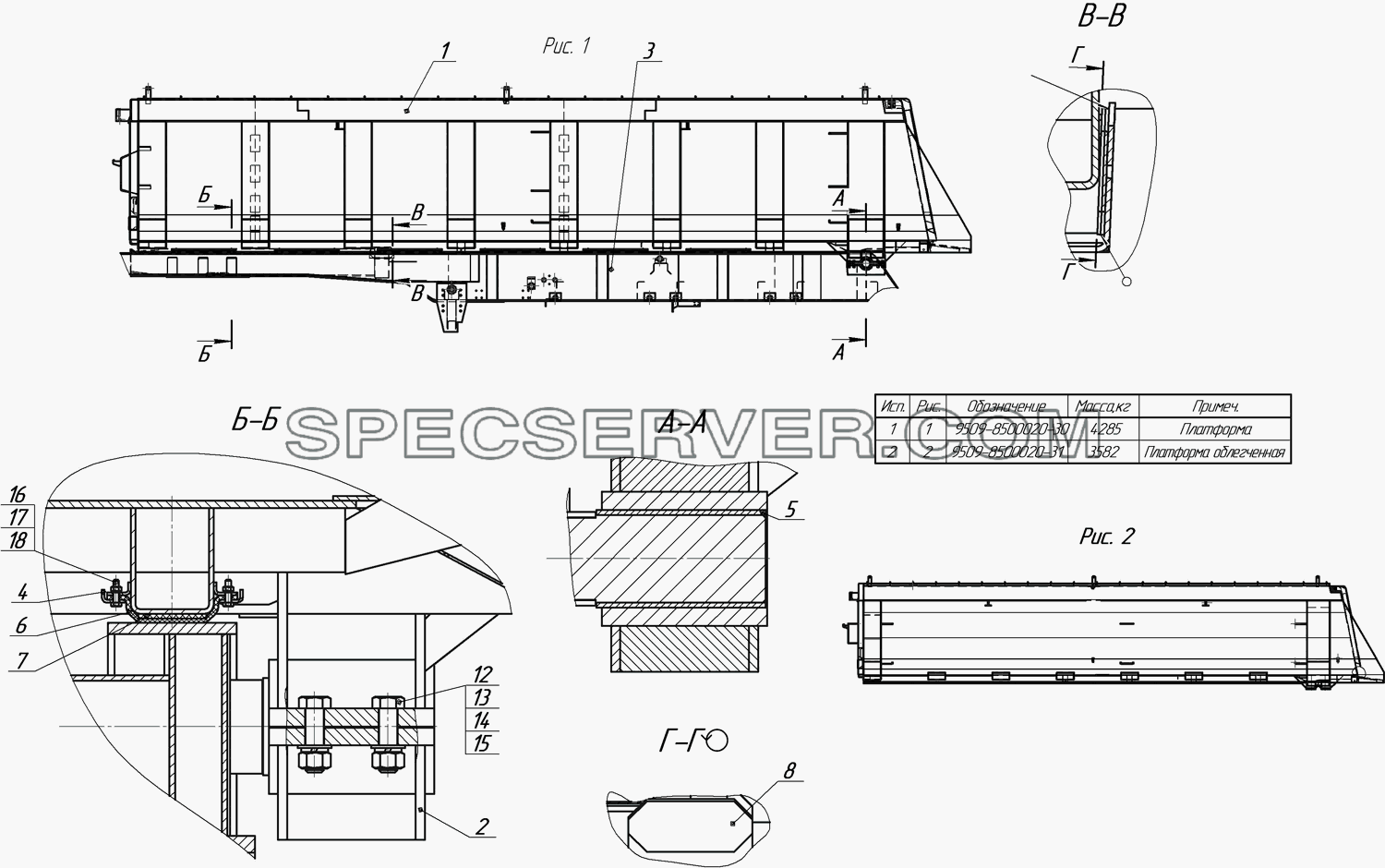

Запчасти: 9509-8500008-30, 9509-8500008-31 Установка платформы для НефАЗа-9509-30 (31)

9509-8500008-30, 9509-8500008-31 Установка платформы для НефАЗа-9509-30 (31) (список запасных частей)

9509-8500008-30, 9509-8500008-31 Установка платформы для НефАЗа-9509-30 (31) (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9509-8500020-30 Платформа
1 9509-8500020-31 Платформа
2 9509-8501120-30 Кронштейн оси нижний сварной
3 9509-2801010-30 Рама
4 65222-8500034 Уголок прижимной
5 9509-8500091-30 Проставка
6 9509-8500093-30 Амортизатор
7 9509-8500094-30 Амортизатор
8 9509-8500096-30 Пластина регулировочная
12 1/59885/21 Болт М20х1,5-6gх45
13 1/21643/11 Гайка ЕМ20х1,5-6Н
14 1/05174/77 Шайба пружинная 20
15 1/05204/01 Шайба плоская 20х35
16 1/09026/21 Болт М6
17 1/58962/11 Гайка М6-6Н
18 1/05164/70 Шайба пружинная 6
