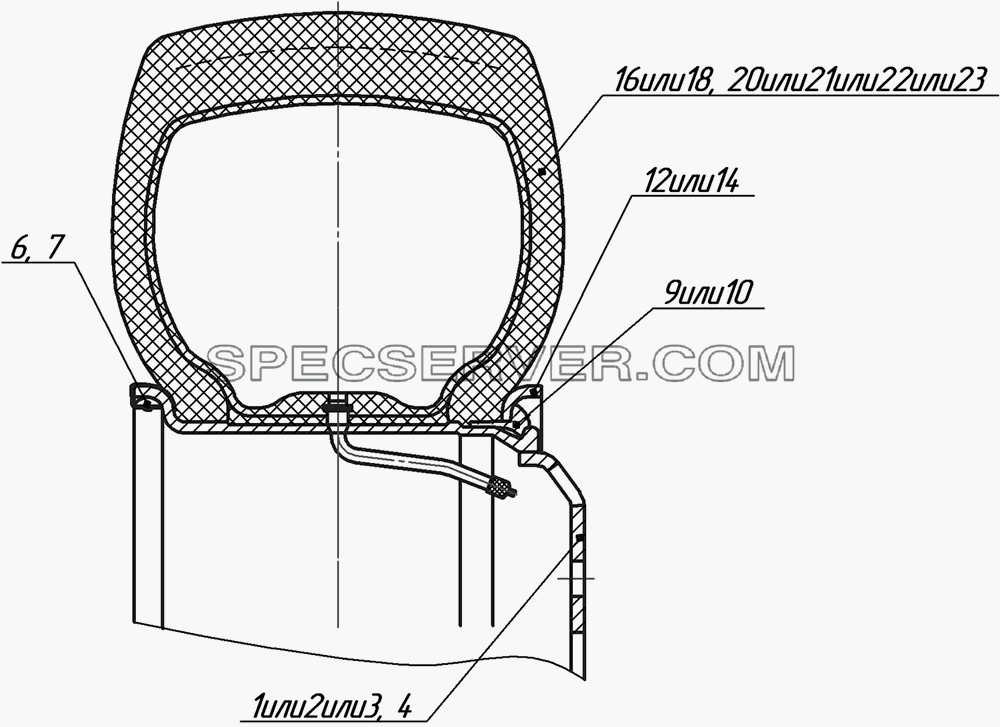

Запчасти: 96741-3101010, 96742-3101010 Колесо с шиной для НефАЗа-9334-20

96741-3101010, 96742-3101010 Колесо с шиной для НефАЗа-9334-20 (список запасных частей)

96741-3101010, 96742-3101010 Колесо с шиной для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 53205-3101012-12 Колесо дисковое 7,0-20
2 99858-3101012 Колесо дисковое 7,0-20
3 167.3499.3101012 Колесо дисковое 7,0-20
4 65115-3101012-20 Колесо дисковое 7,5-20
6 5320-3101300 Груз балансировочный
7 5425-3101300 Груз балансировочный
9 5320-3101026 Кольцо замочное
10 7,0-20-3101026А5 Кольцо замочное
12 5320-3101027 Кольцо бортовое
14 8,0-20-3101027 Кольцо бортовое
16 9.00R20 И-Н 142 Б М Шина пневматическая радиальная камерная в сборе
18 9.00R20 FОRWАRD Шина пневматическая радиальная камерная в сборе
20 10.00R20 КАМА 310 Шина пневматическая радиальная камерная в сборе
21 10.00R20 FОRWАRD 310-146/143 Шина пневматическая радиальная камерная в сборе
22 10.00R20 FОRWАRD 281-146/143 Шина пневматическая радиальная камерная в сборе
23 10.00R20 И-281, У-4 Шина пневматическая радиальная камерная в сборе

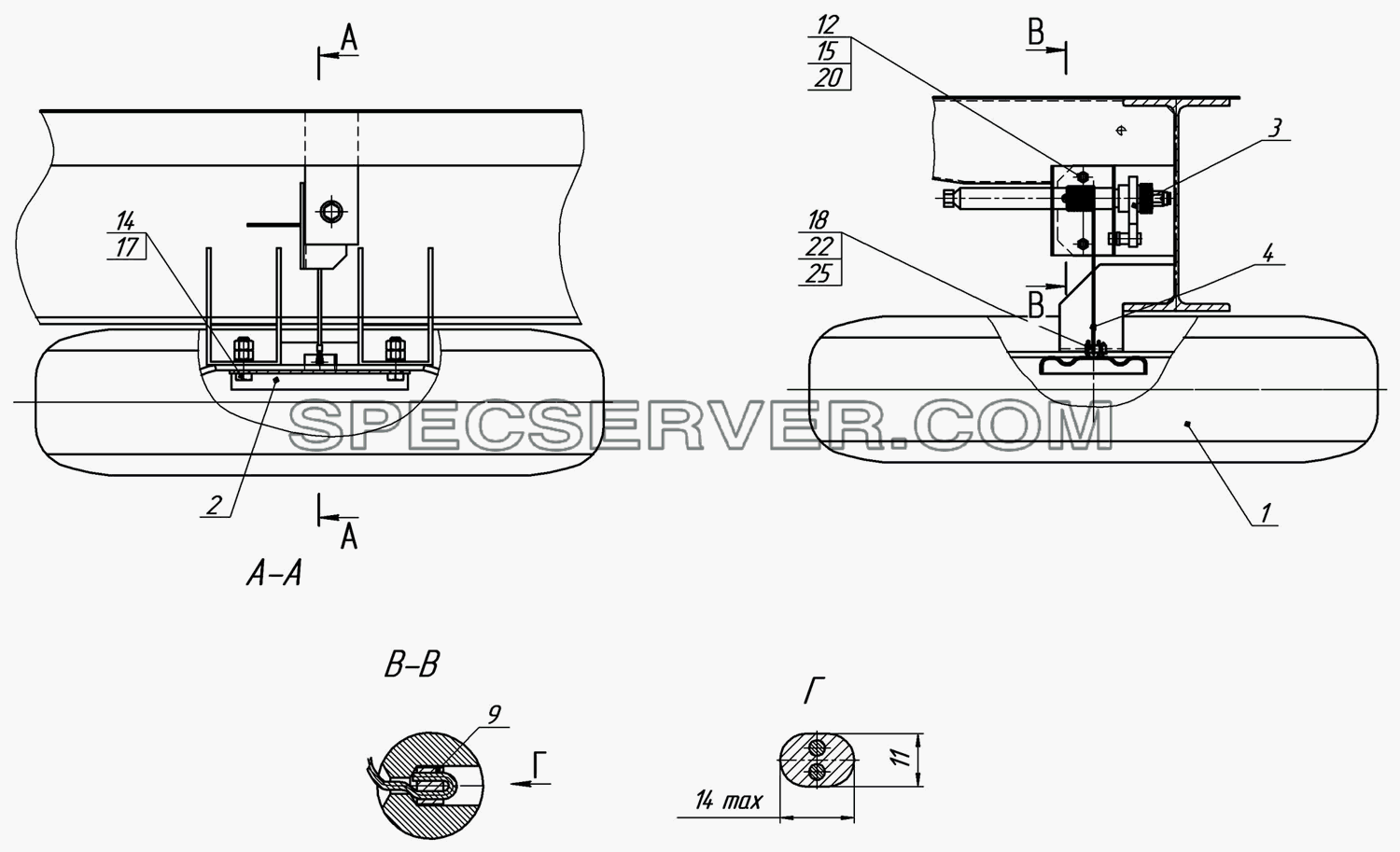

Запчасти: 9334-3105000 Установка запасного колеса для НефАЗа-9334-20

9334-3105000 Установка запасного колеса для НефАЗа-9334-20 (список запасных частей)

9334-3105000 Установка запасного колеса для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 96742-3101010 Колесо с шиной
2 9693-3105010 Держатель запасного колеса
3 9334-3105030 Ворот
4 9334-3105861-20 Канат ворота
9 5320-3925231 Втулка обжимная
12 1/14083/21 Болт ТЕМ14х1,5-6gх35
14 1/21643/11 Гайка ЕМ20х1,5-6Н
15 1/21640/11 Гайка М14х1,5-6Н
17 1/05204/01 Шайба плоская 20х35
18 1/05200/01 Шайба
20 1/05171/73 Шайба пружинная 14
22 1/07969/01 Шплинт разводной 4х25
25 260087 Палец 12х35 ОСТ37.001.163-75

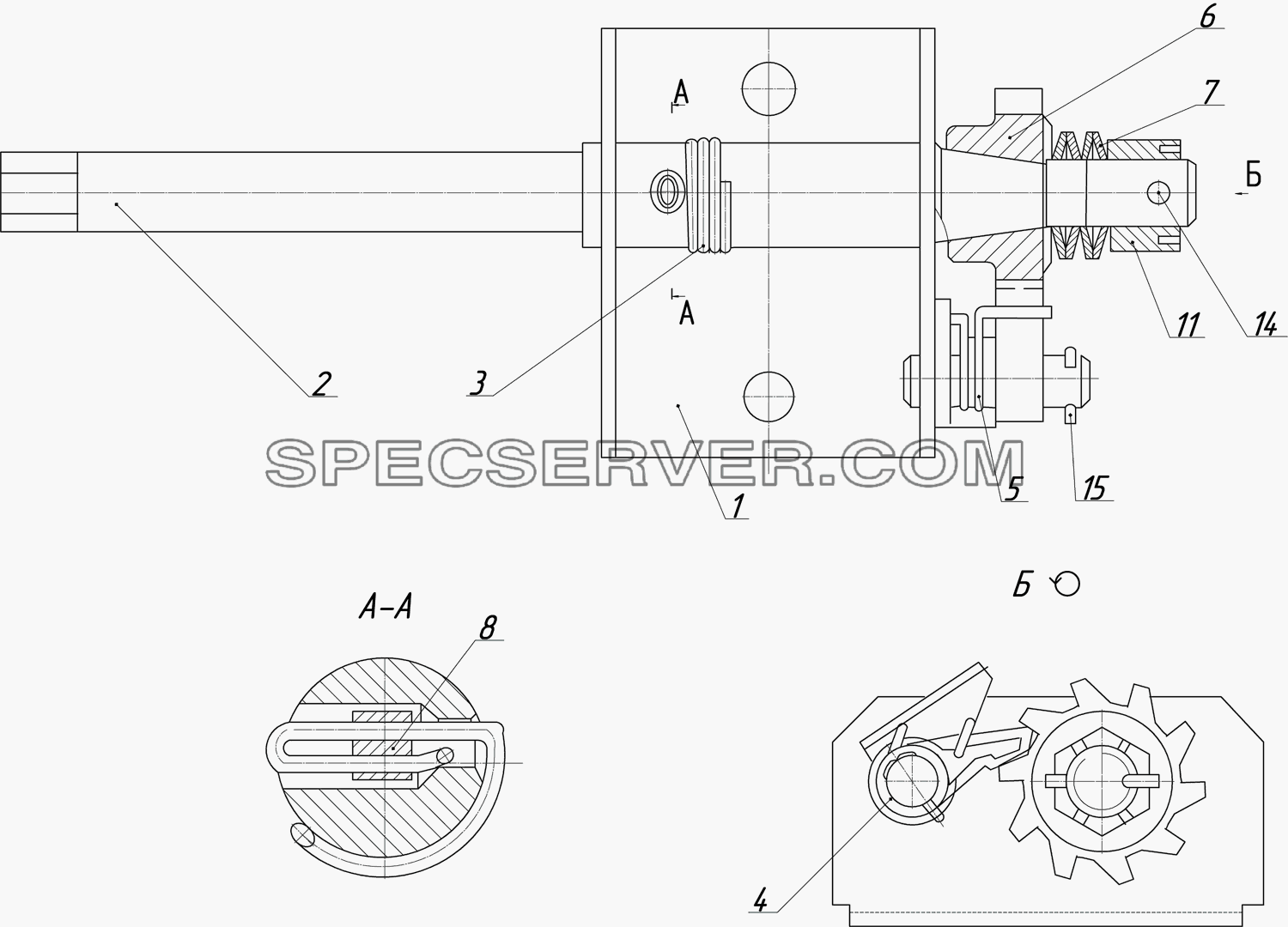

Запчасти: 9334-3105030 Ворот для НефАЗа-9334-20

9334-3105030 Ворот для НефАЗа-9334-20 (список запасных частей)

9334-3105030 Ворот для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5511-3105050 Опора
2 5511-3105840 Вал ворота
3 9334-3105861-20 Канат ворота
4 5410-3105885 Защелка ворота держателя
5 96741-3105899 Пружина защелки ворота держателя запасного колеса
6 5410-3105903 Храповик ворота держателя запасного колеса
7 5410-3105907 Пружина тарельчатая ворота держателя запасного колеса
8 5320-3925231 Втулка обжимная
9 1/09024/21 Болт М6-6gх20
10 1/05164/70 Шайба пружинная 6
11 853514 Гайка Ек М24х1,5-6Н
12 5320-3925229 Планка троса лебедки держателя запасного колеса
14 1/07350/01 Шплинт разводной 5х50
15 1/07972/01 Шплинт 5х30

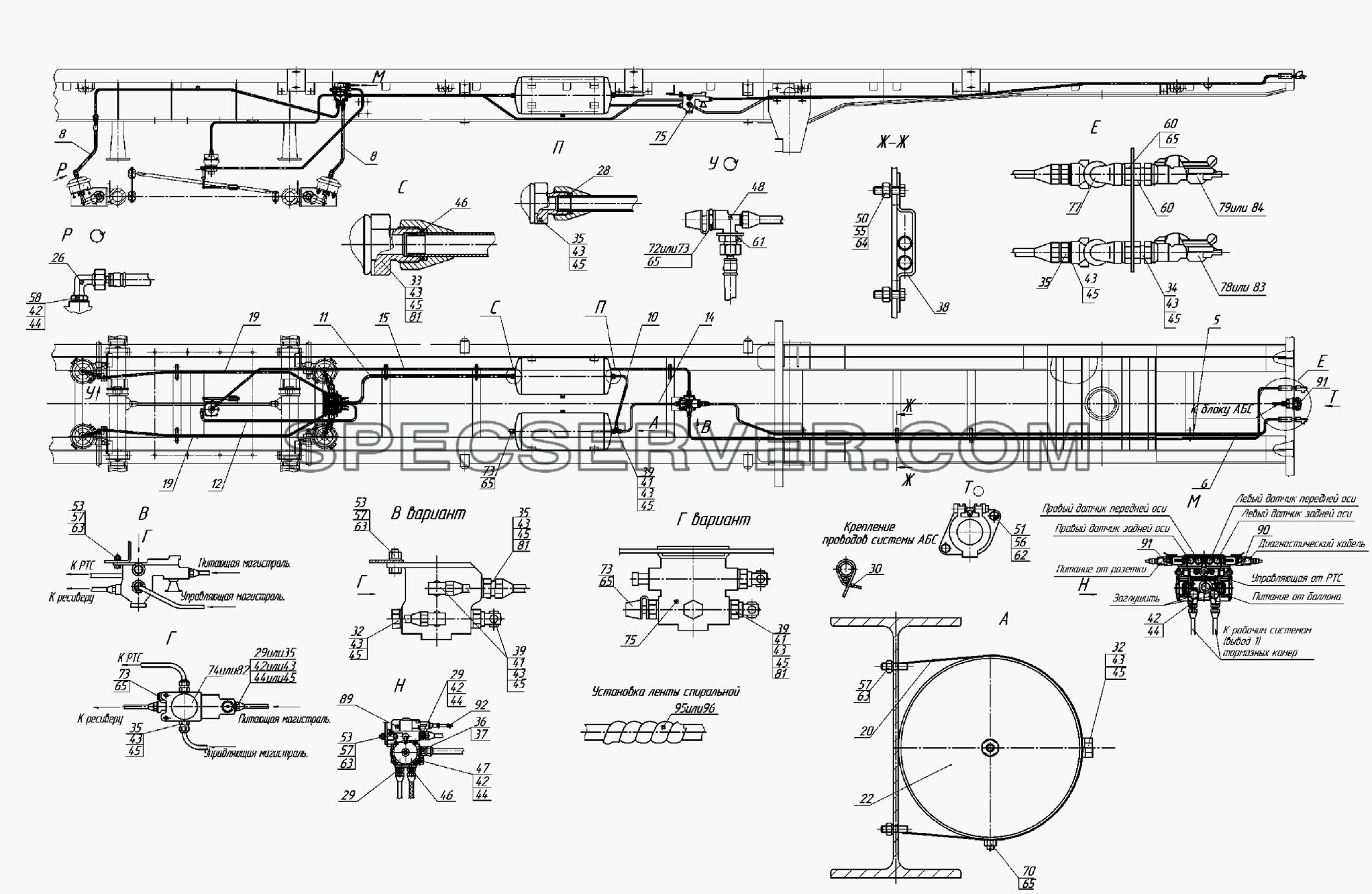

Запчасти: 9334-3500001-01, 9334-04-3500001-01 Привод пневматических тормозов (с АБС) для НефАЗа-9334-20

9334-3500001-01, 9334-04-3500001-01 Привод пневматических тормозов (с АБС) для НефАЗа-9334-20 (список запасных частей)

9334-3500001-01, 9334-04-3500001-01 Привод пневматических тормозов (с АБС) для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
5 93341-3506470-07 Трубка 12мм (питающей магистрали)
5 93341-3506580-07 Трубка 12мм (питающей магистрали)
6 93341-3506490-07 Трубка 12мм (управляющей магистрали)
6 93341-3506590-07 Трубка 12мм (управляющей магистрали)
8 8602-3506072-01 Шланг гибкий (L=740мм)
10 93341-3506070-07 Трубка 12мм
11 8332-3522160 Трубка от АБС к ресиверу
11 8332-3522270 Трубка от АБС к ресиверу
12 93341-3506230-07 Трубка12мм от АБС к РТС
14 93341-3506130-07 Трубка 12мм
14 93341-3506220-07 Трубка 12мм от воздухораспределителя к ресиверу
15 93341-3506490-07 Трубка 12мм (управляющей магистрали)
15 93341-3506560-07 Трубка 12мм от воздухораспределителя к РТС
19 93341-3506250-07 Трубка 12мм от тормозной камеры к АБС
20 9334-3500042 Хомут
22 9674-3513015 Баллон воздушный емкостью 40 л
26 861030 Угольник ввертный М16хМ20
28 96741-3506523 Кольцо уплотнительное
29 8602-3522174-01 Переходник
30 53205-3401228 Хомут
32 9674-3506394 Пробка
33 96742-3522175 Штуцер
34 9674-3506231 Переходник
35 9674-3522169 Штуцер
36 8602-3522175 Штуцер( М24хМ26)
37 8602-3522226 Прокладка (М26)
38 9334-3500029 Скоба
39 9674-3500034 Угольник ввертный
41 9674-3522171 Переходник
42 96741-3506524 Кольцо уплотнительное
43 96741-3506547 Скоба
44 96741-3506544 Скоба
45 96741-3506527 Кольцо уплотнительное
46 96931-3506399 Переходник
47 9693-3506051-02 Пробка( М16)
48 96741-3506091 Тройник
50 1/09024/21 Болт М6-6gх20
51 1/60438/21 Болт М8-6gх30
53 1/12347/21 Болт ТЕМ10х1,25-6gх45
55 1/58962/11 Гайка М6-6Н
56 1/61008/11 Гайка М8
57 1/21647/11 Гайка
58 1/07914/11 Гайка ЕМ16х1,5-6Н
60 1/07268/21 Гайка ЕМ22х1,5-6Н
61 1/07267/21 Гайка ЕМ20х1,5-6Н
62 1/05166/70 Шайба пружинная 8
63 1/05168/70 Шайба пружинная 8
64 1/05164/70 Шайба пружинная 6
65 1/02634/60 Прокладка 22х28х1,5
70 100-3513110 Кран слива конденсата
72 100-3515310-01 Клапан контрольного вывода
73 100-3513310 Клапан контрольного вывода
74 100-3531008 Воздухораспределитель с краном растормаживания в сборе
75 12.3531010 Клапан воздухораспределительный
77 12.3511310 Фильтр магистральный
78 100-3521110 Головка соединительная типа «Палм»
79 100-3521111 Головка соединительная типа «Палм»
81 СБИТ.305122.003 Сетка СБИТ.305122.003
82 7494.3531010-01 Клапан воздухораспределительный
83 7492.35.21.113 Головка соединительная типа "Палм"
84 7492.35.21.114 Головка соединительного типа "Палм"
89 400 500 0810 Клапан АБС с блоком управления «Vаriо Соmрасt»
90 449 615 030 0 Кабель диагностики
91 449 125 100 0 Кабель питания с розеткой ISО76 38
92 449 712 030 0 Удлинитель кабеля датчика
95 53205-3506435 Лента спиральная 22х18х19
96 53205-3506433 Лента спиральная 12х9х11
9334-3500001-02, 9334-04-3500001-02 Привод пневматических тормозов (без АБС) для НефАЗа-9334-20 (список запасных частей)

9334-3500001-02, 9334-04-3500001-02 Привод пневматических тормозов (без АБС) для НефАЗа-9334-20 (список запасных частей)

9334-3500001-02, 9334-04-3500001-02 Привод пневматических тормозов (без АБС) для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
5 93341-3506470-07 Трубка 12мм (питающей магистрали)
5 93341-3506580-07 Трубка 12мм (питающей магистрали)
6 93341-3506490-07 Трубка 12мм (управляющей магистрали)
6 93341-3506590-07 Трубка 12мм (управляющей магистрали)
10 93341-3506070-07 Трубка 12мм
11 8332-3522160 Трубка от АБС к ресиверу
11 8332-3522270 Трубка от АБС к ресиверу
14 93341-3506130-07 Трубка 12мм
14 93341-3506220-07 Трубка 12мм от воздухораспределителя к ресиверу
15 93341-3506490-07 Трубка 12мм (управляющей магистрали)
15 93341-3506560-07 Трубка 12мм от воздухораспределителя к РТС
20 9334-3500042 Хомут
22 9674-3513015 Баллон воздушный емкостью 40 л
27 8602-3522174-01 Переходник
28 96741-3506523 Кольцо уплотнительное
29 96741-3506092 Тройник ввертной
30 53205-3401228 Хомут
32 9674-3506394 Пробка
33 96742-3522175 Штуцер
34 9674-3506231 Переходник
35 9674-3522169 Штуцер
38 9334-3500029 Скоба
39 9674-3500034 Угольник ввертный
41 9674-3522171 Переходник
42 96741-3506524 Кольцо уплотнительное
43 96741-3506547 Скоба
44 96741-3506544 Скоба
45 96741-3506527 Кольцо уплотнительное
46 96741-3506525 Кольцо уплотнительное
50 1/09024/21 Болт М6-6gх20
53 1/12347/21 Болт ТЕМ10х1,25-6gх45
55 1/58962/11 Гайка М6-6Н
57 1/21647/11 Гайка
60 1/07268/21 Гайка ЕМ22х1,5-6Н
61 1/07914/11 Гайка ЕМ16х1,5-6Н
63 1/05168/70 Шайба пружинная 8
64 1/05164/70 Шайба пружинная 6
65 1/02634/60 Прокладка 22х28х1,5
66 1/02570/60 Прокладка
68 53205-3506435 Лента спиральная 22х18х19
69 53205-3506433 Лента спиральная 12х9х11
70 100-3513110 Кран слива конденсата
72 100-3515310-01 Клапан контрольного вывода
73 100-3513310 Клапан контрольного вывода
74 100-3531008 Воздухораспределитель с краном растормаживания в сборе
75 12.3531010 Клапан воздухораспределительный
77 12.3511310 Фильтр магистральный
78 100-3521110 Головка соединительная типа «Палм»
79 100-3521111 Головка соединительная типа «Палм»
81 СБИТ.305122.003 Сетка СБИТ.305122.003
82 7494.3531010-01 Клапан воздухораспределительный
83 7492.35.21.113 Головка соединительная типа "Палм"
84 7492.35.21.114 Головка соединительного типа "Палм"

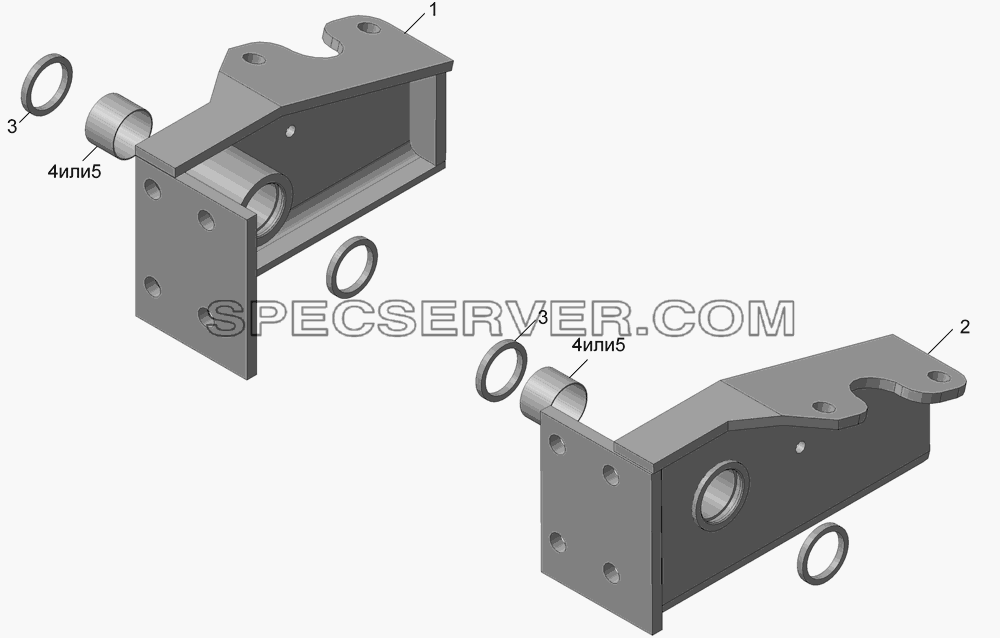

96741-3502120-10 Кронштейн правый с втулкой, 96741-3502121-10 Кронштейн левый с втулкой для НефАЗа-9334-20 (список запасных частей)

96741-3502120-10 Кронштейн правый с втулкой, 96741-3502121-10 Кронштейн левый с втулкой для НефАЗа-9334-20 (список запасных частей)

96741-3502120-10 Кронштейн правый с втулкой, 96741-3502121-10 Кронштейн левый с втулкой для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 96741-3502124-10 Кронштейн
2 96741-3502125-10 Кронштейн
3 96741-3501117 Кольцо уплотнительное
4 96741-3501126 Втулка
5 2233-3501126 Втулка
