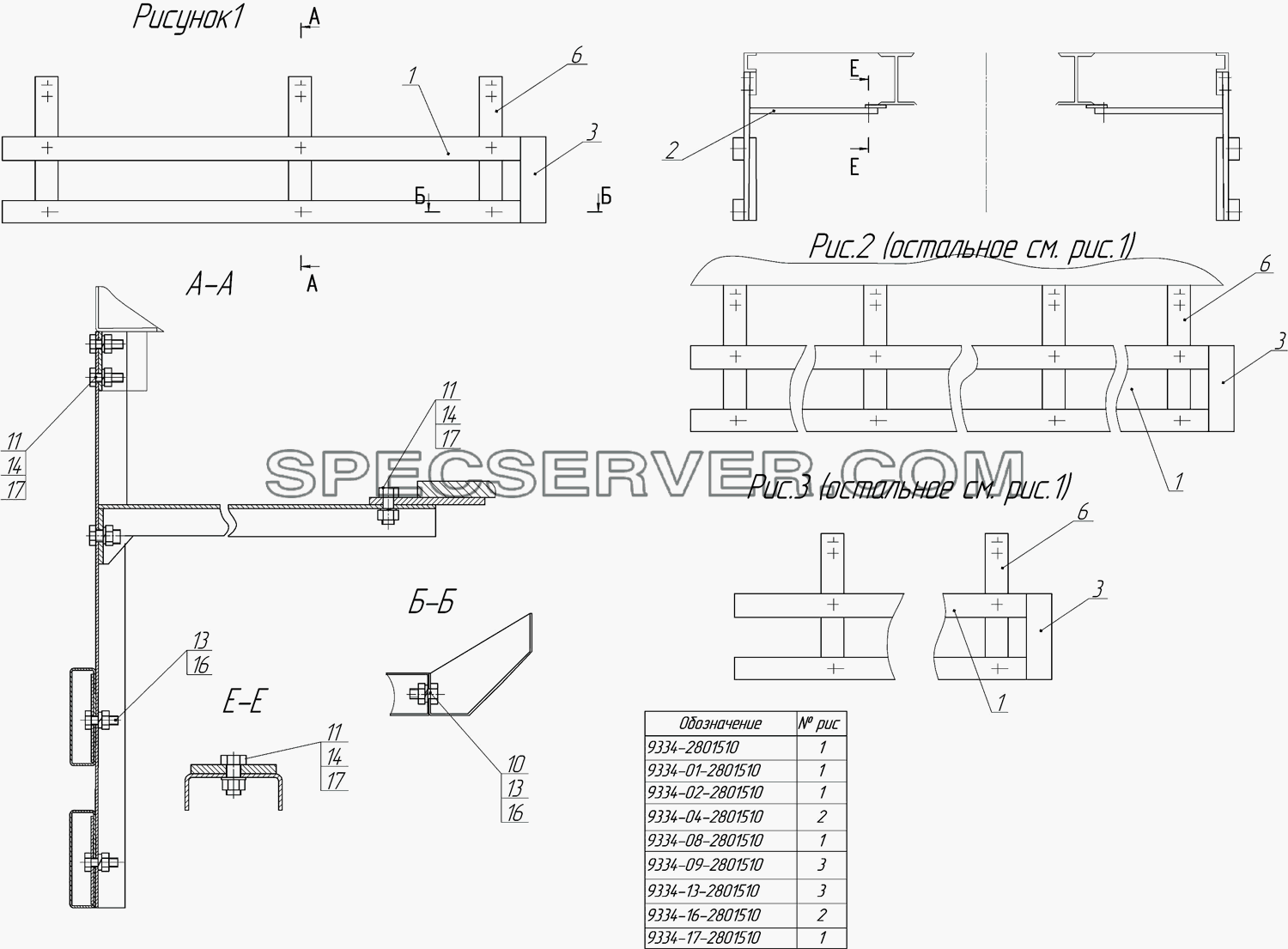

Запчасти: Установка боковой защиты для НефАЗа-9334-20

Установка боковой защиты для НефАЗа-9334-20 (список запасных частей)

Установка боковой защиты для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-2801511 Швеллер в сборе
1 9334-2801511-01 Швеллер в сборе
1 9334-2801511-02 Швеллер в сборе
1 9334-2801511-03 Швеллер в сборе
1 9334-2801511-04 Швеллер в сборе
1 9334-2801511-06 Швеллер в сборе
1 9334-2801511-16 Швеллер в сборе
1 9334-2801511-17 Швеллер в сборе
2 9334-2801516 Упор
3 9334-2801520 Стойка в сборе
6 9334-2801523 Стойка
6 9334-2801523-01 Стойка
10 1/59705/21 Болт ТЕМ10х 1,25-6gх20
11 1/55403/21 Болт М12х1,25-6gх25
13 1/21647/11 Гайка
14 1/61015/11 Гайка М12х1,25-6Н
16 1/05168/70 Шайба пружинная 8
17 1/05170/70 Шайба пружинная 12

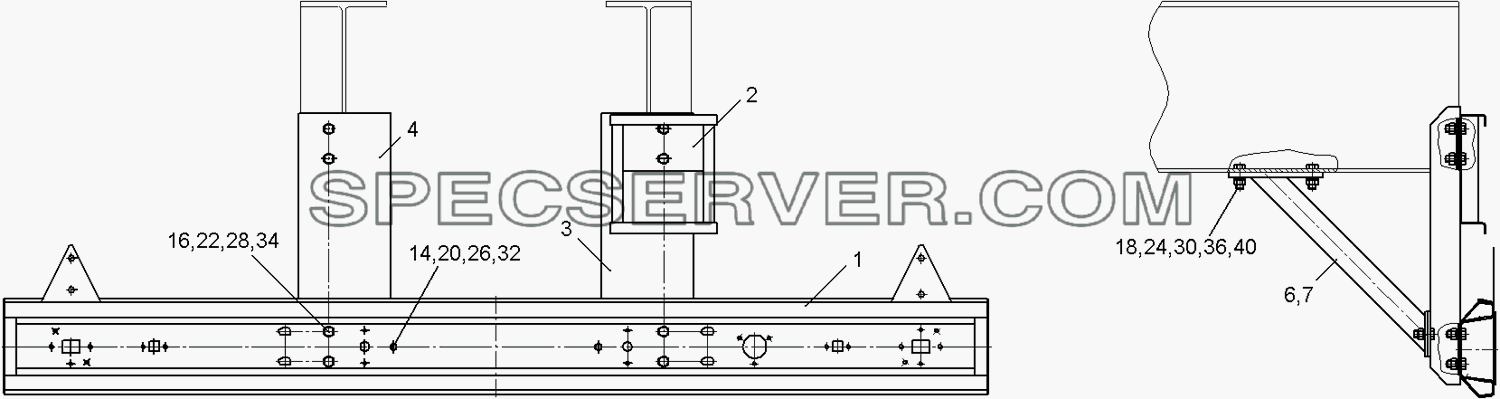

Запчасти: 9334-2804010-02 Установка бампера для НефАЗа-9334-20

9334-2804010-02 Установка бампера для НефАЗа-9334-20 (список запасных частей)

9334-2804010-02 Установка бампера для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 96741-2804020 Буфер верхний
2 8332-2804060 Лестница
3 9334-2804025 Стойка левая
4 9334-2804026 Стойка правая
6 9334-2804038 Раскос левый
7 9334-2804039 Раскос правый
14 1/09022/11 Болт ТЕМ6-6gх16
16 1/14083/21 Болт ТЕМ14х1,5-6gх35
18 1/13762/21 Болт М16х 1,5-6gх35
20 1/58962/11 Гайка М6-6Н
22 1/21640/11 Гайка М14х1,5-6Н
24 1/21641/11 Гайка М16х1,5-6Н
26 1/05164/70 Шайба пружинная 6
28 1/05171/70 Шайба пружинная 14
30 1/05172/70 Шайба пружинная 16
32 1/05194/01 Шайба 6х15х1,5
34 1/05201/01 Шайба плоская 14х26
36 1/05202/01 Шайба плоская 16х28

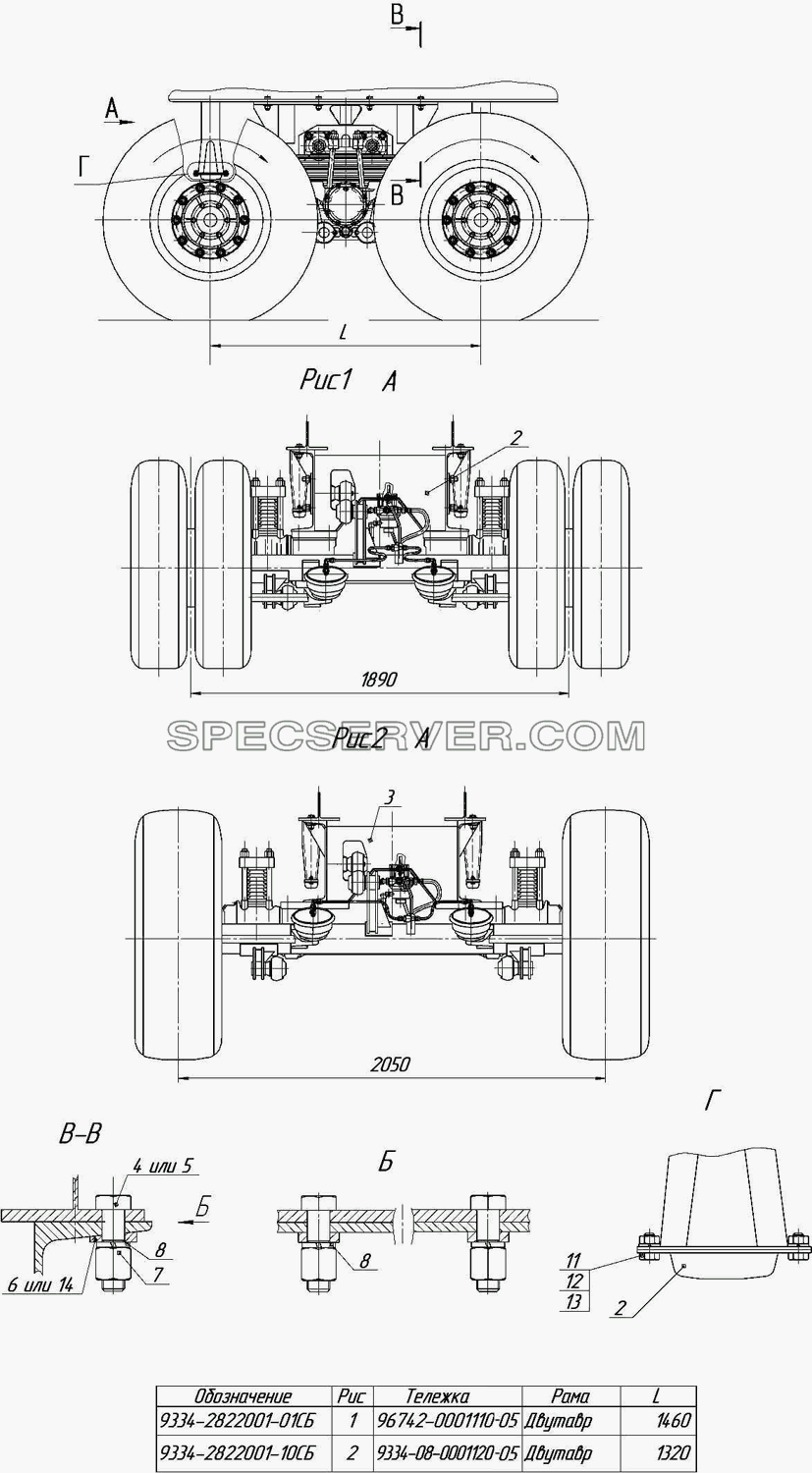

Запчасти: 9334-2822001-01, 9334-2822001-10 Установка тележки для НефАЗа-9334-20

9334-2822001-01, 9334-2822001-10 Установка тележки для НефАЗа-9334-20 (список запасных частей)

9334-2822001-01, 9334-2822001-10 Установка тележки для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5320-2912624 Буфер в сборе
2 96742-0001110-05 Тележка подкатная
3 9334-08-0001120-05 Тележка подкатная
4 9674-2822025-01 Болт
5 9674-2822025 Болт
6 9674-2822027 Шайба косая
7 96741-2912414 Гайка стремянки
8 45 9816 1053 Шайба 22Т
11 1/59709/21 Болт М8х1,25-6gх35
12 1/21647/11 Гайка
13 1/05168/70 Шайба пружинная 8
14 22.01 Шайба 22.01

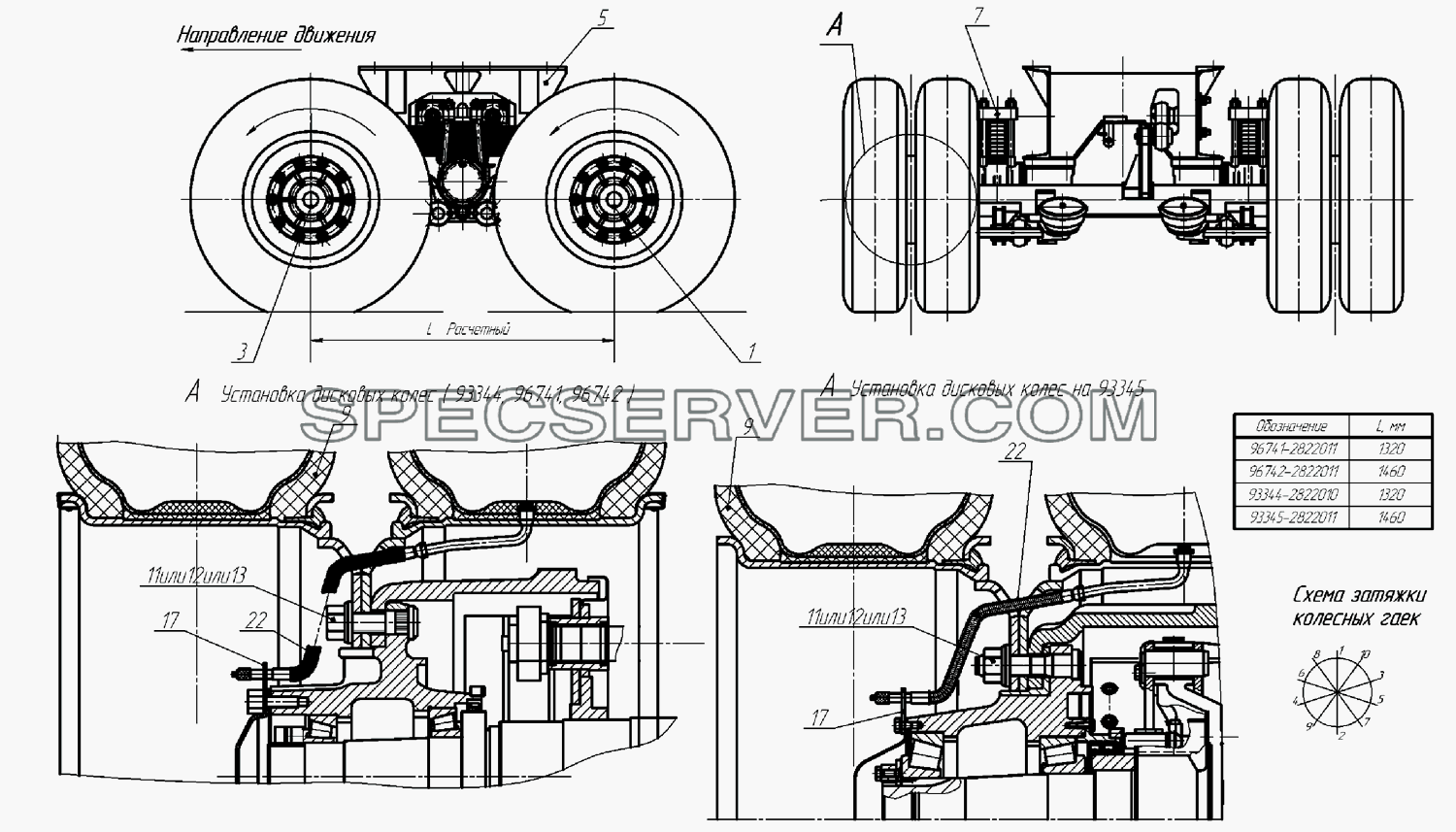

Запчасти: 96741-2822011, 93344-2822010, 93345-2822011, 96742-2822011 Тележка для НефАЗа-9334-20

96741-2822011, 93344-2822010, 93345-2822011, 96742-2822011 Тележка для НефАЗа-9334-20 (список запасных частей)

96741-2822011, 93344-2822010, 93345-2822011, 96742-2822011 Тележка для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 93344-2410002 Ось со ступицами и тормозами
1 93345-2410002 Ось со ступицами и тормозами
2 96741-2410102-20 Ось со ступицами и тормозами
3 93344-2410003 Ось со ступицами и тормозами
3 93345-2410003 Ось со ступицами и тормозами
3 96741-2410103-20 Ось со ступицами и тормозами
5 96742-2822110 Рама для крепления подвески
7 93344-2910002 Подвеска
7 93345-2910002-20 Подвеска
7 96741-2910002 Подвеска
7 96742-2910002-20 Подвеска
9 96741-3101010 Колесо с шиной
9 96742-3101010 Колесо с шиной
11 356-71748 Гайка с шайбой
12 5425-3101040 Гайка с шайбой
13 9693-3000012 Гайка крепления колес
17 8560-06-3101049 Кронштейн
17 96741-3101049 Кронштейн
22 11-3116010-02 Удлинитель вентиля

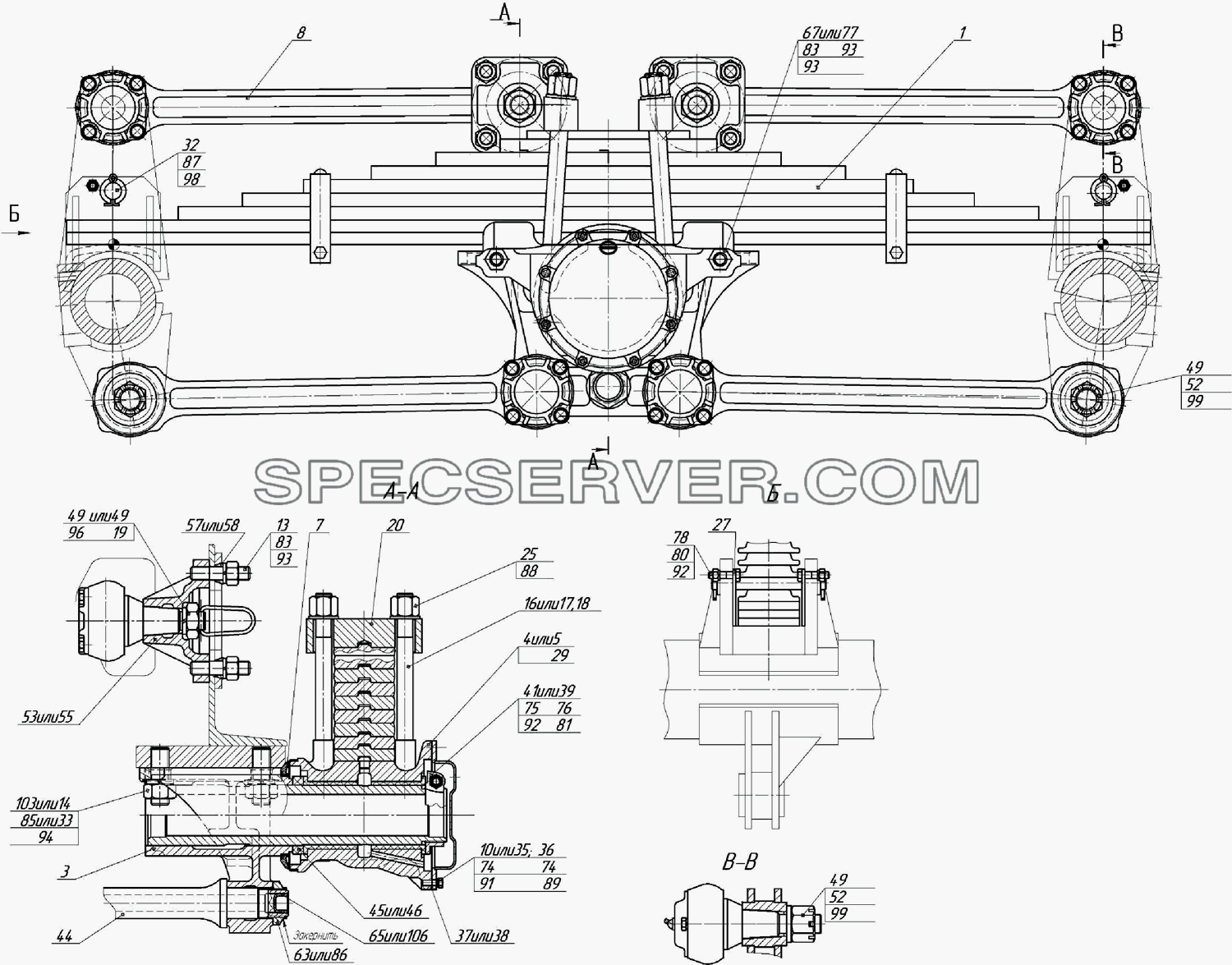

Запчасти: 96742-2910002-20, 93345-2910002-20 Подвеска для НефАЗа-9334-20

96742-2910002-20, 93345-2910002-20 Подвеска для НефАЗа-9334-20 (список запасных частей)

96742-2910002-20, 93345-2910002-20 Подвеска для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 96742-2912012-20 Рессора задняя
2 93345-2912012 Рессора
3 5320-2918052 Кронштейн балансира задней подвески с осью в сборе
4 55111-2918068 Башмак рессоры с втулками и чашкой в сборе
5 55111-2918070 Башмак рессоры с втулками
7 5320-2918180 Кольцо уплотнительное в сборе
8 631-2919012-20 Штанга реактивная с пальцами
10 9334-08-2918120-01 Крышка башмака
13 96741-2910094 Шпилька
14 96741-2910095 Шпилька
16 55111-2912408-20 Стремянка задней рессоры
17 93344-2912408 Стремянка рессоры
18 93345-2912408 Стремянка рессоры
19 96742-2912409 Фиксатор
20 93344-2912412 Накладка стремянок
25 93344-2912416 Гайка
27 96741-2912427-03 Накладка для рессоры
29 5320-2918184 Чашка защитная
32 96741-2912485-02 Палец опоры
33 8602-2912550 Гайка М27х1,5-6Н
35 9334-08-2918120 Крышка башмака
36 5320-2918120-20 Крышка башмака
37 5320-2918122 Прокладка
38 96741-2918122 Прокладка
39 5320-2918169 Гайка башмака
41 96741-2918169 Гайка башмака
42 5320-2918189 Стяжка кронштейнов оси балансира задней подвески
44 96741-2918189 Стяжка
45 96741-2918255 Кольцо упорное
46 65115-2918075 Шайба упорная башмака рессоры
49 55111-2919032 Гайка крепления пальца (М33)
52 93344-2919033 Шайба плоская 33
53 96741-2919094 Кронштейн реактивной штанги
55 96741-2919094-04 Кронштейн реактивной штанги
57 5320-2919105 Втулка кронштейна
58 96741-2919105 Втулка кронштейна
63 96741-2919109 Гайка стяжки
65 96741-2919111 Заглушка стяжки
67 96741-2919112 Шпилька башмака
74 1/60436/20 Болт ТЕМ8-6gх25
75 1/59707/21 Болт ТЕМ10х1,25-6gх25
76 1/55413/31 Болт ТЕМ12х1,25-6gх75
77 1/59903/21 Болт ТЕМ20х1,5-6gх160
80 1/21647/11 Гайка
81 251647 Гайка ЕМ12х1,25-6Н ОСТ37.001.197-75
83 1/21643/21 Гайка ЕМ20х1,5-6Н
85 853518-П29 Гайка М27х1,5-6Н
86 853516 Гайка М42х1,5-6Н
87 1/05206/01 Шайба 24х42
88 870626 Шайба плоская 27х42
89 1/26427/01 Шайба 8х12х1
91 1/05166/77 Шайба пружинная 8
92 1/05168/70 Шайба пружинная 8
93 1/05174/77 Шайба пружинная 20
94 252164 Шайба 27Л ОСТ37.001.115-75
96 33DIN127В Шайба пружинная 33
98 1/07974/01 Шплинт разводной 5х40
99 1/07979/01 Шплинт 6х60
103 853302-П29 Шпилька
106 864313-П Пробка ОСТ37.001.174-75
