Запчасти: 9334-0000020 Полуприцеп бортовой, 9334-0000020-02 (01) Полуприцеп тентованный для НефАЗа-9334-20

9334-0000020 Полуприцеп бортовой, 9334-0000020-02 (01) Полуприцеп тентованный для НефАЗа-9334-20 (список запасных частей)

9334-0000020 Полуприцеп бортовой, 9334-0000020-02 (01) Полуприцеп тентованный для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-8500020 Платформа
2 9334-2720001-02 Установка ОСУ
3 9334-2804010-02 Установка бампера
4 9334-2801510 Установка боковой защиты
5 9334-2822001-01 Установка тележки
6 9334-3105000 Установка запасного колеса
10 9334-3500001-01 Привод пневматических тормозов
11 9334-3508001 Установка привода стояночного тормоза
12 9334-3700010 Монтаж электрооборудования
13 9334-8511001 Установка брызговиков
14 9334-3919000 Установка ящика ЗИП
15 9334-3926010 Установка противооткатных упоров
16 9334-8508008-02 Каркас тента
18 9334-04-8500045 Кронштейн передний
19 9334-04-8500040 Кронштейн передний
20 9334-3700220 Установка светоотражающей маркировки
29 9334-8501020-02 Тент платформы
36 9334-3500021 Табличка регулятора тормозных сил
37 9674-2704042 Шкворень
38 9674-2704044 Пластина стопорная
39 93344-0000841 Табличка заводская
51 1/59716/21 Болт М10х1,25-6gх90
52 1/12559/21 Болт ТЕМ14х1,5-6х40
56 1/21647/11 Гайка
62 1/26468/01 Шайба плоская 8х25х2
67 1/05168/70 Шайба пружинная 8
76 1/28388/90 Заклепка односторонняя 3х6

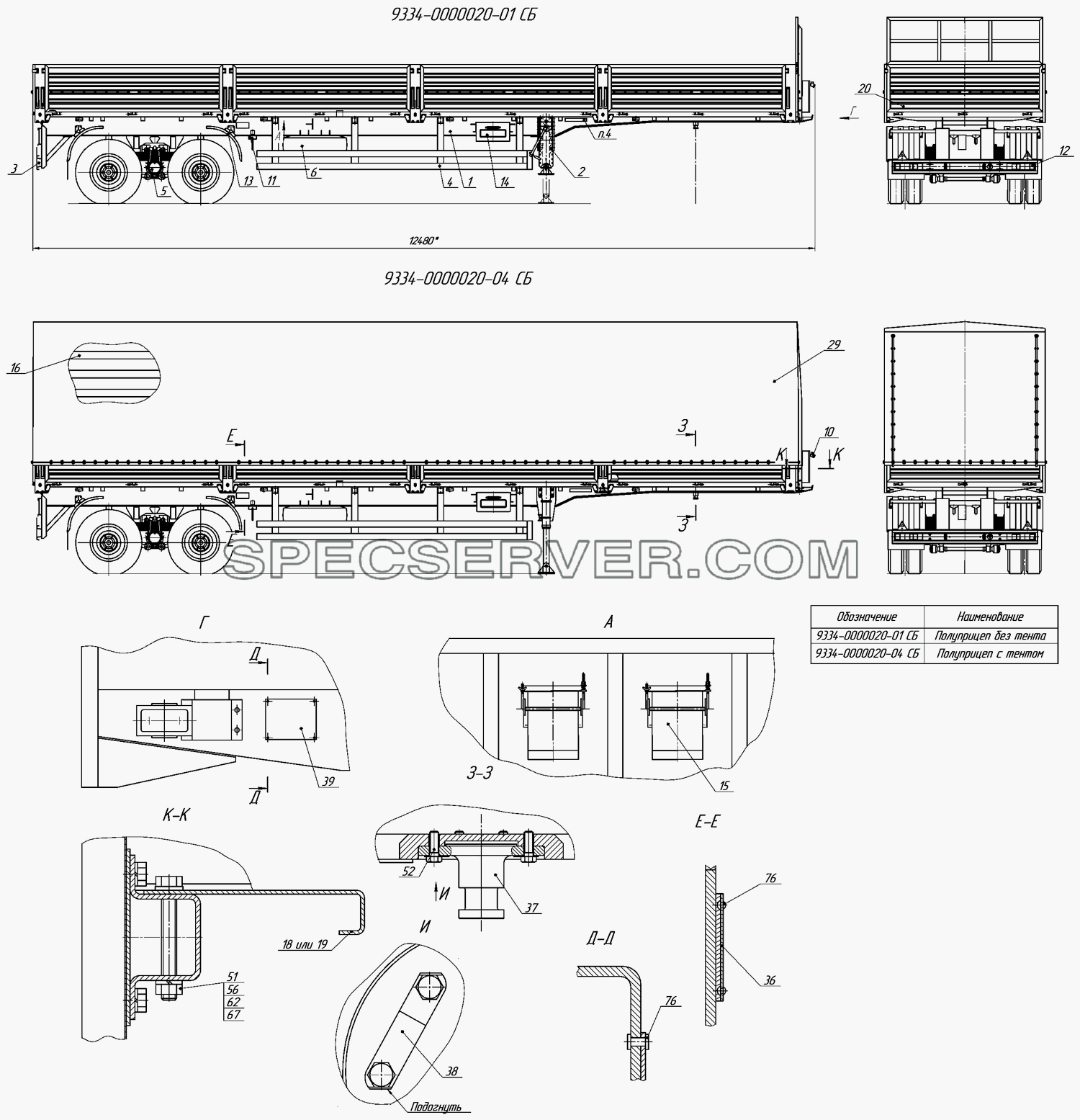

Запчасти: 9334-0000020-01 Полуприцеп бортовой, 9334-0000020-04 Полуприцеп тентованный для НефАЗа-9334-20

9334-0000020-01 Полуприцеп бортовой, 9334-0000020-04 Полуприцеп тентованный для НефАЗа-9334-20 (список запасных частей)

9334-0000020-01 Полуприцеп бортовой, 9334-0000020-04 Полуприцеп тентованный для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-8500010-01 Платформа
2 9334-2720001-02 Установка ОСУ
3 9334-2804010-02 Установка бампера
4 9334-01-2801510 Установка боковой защиты
5 9334-2822001-01 Установка тележки
6 9334-3105000 Установка запасного колеса
10 9334-04-3500001-01 Привод пневматических тормозов
11 9334-08-3508001 Установка привода стояночного тормоза
12 9334-01-3700010 Монтаж электрооборудования
13 9334-8511001 Установка брызговиков
14 9334-3919000 Установка ящика ЗИП
15 9334-3926010 Установка противооткатных упоров
16 9334-8508008-04 Каркас тента
18 9334-04-8500045 Кронштейн передний
19 9334-04-8500040 Кронштейн передний
20 9334-3700200 Установка светоотражающей маркировки
29 9334-8501020-04 Тент платформы
36 9334-3500021 Табличка регулятора тормозных сил
37 9674-2704042 Шкворень
38 9674-2704044 Пластина стопорная
39 93344-0000841 Табличка заводская
51 1/59716/21 Болт М10х1,25-6gх90
52 1/12559/21 Болт ТЕМ14х1,5-6х40
56 1/21647/11 Гайка
62 1/26468/01 Шайба плоская 8х25х2
67 1/05168/70 Шайба пружинная 8
76 1/28388/90 Заклепка односторонняя 3х6

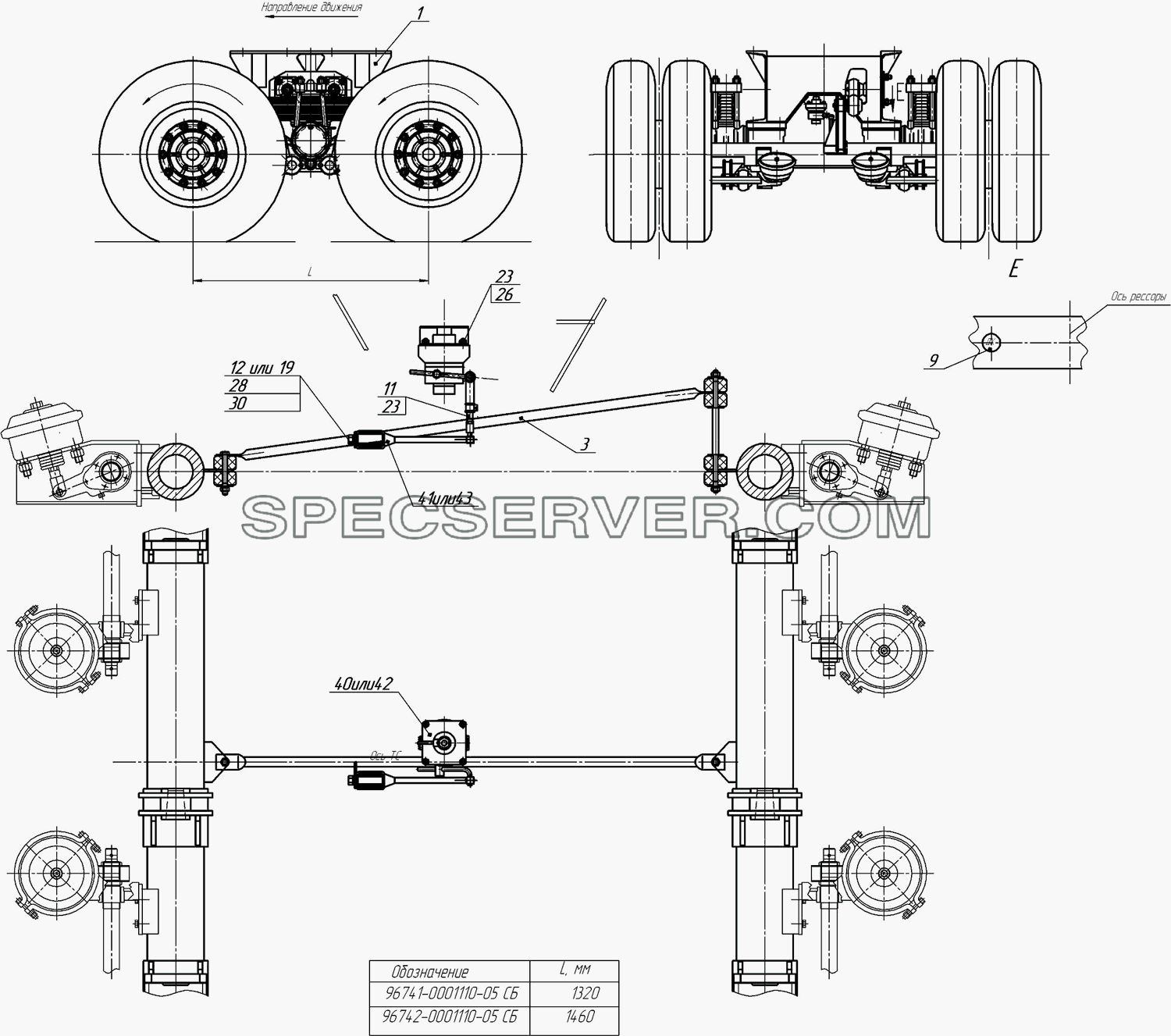

Запчасти: 96741-0001110-05, 96742-0001110-05 Тележка подкатная для НефАЗа-9334-20

96741-0001110-05, 96742-0001110-05 Тележка подкатная для НефАЗа-9334-20 (список запасных частей)

96741-0001110-05, 96742-0001110-05 Тележка подкатная для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 96741-2822011 Тележка
1 96742-2822011 Тележка
3 9334-08-3533210 Установка штанги РТС
3 96742-3533210-30 Установка штанги РТС
9 96741-2822007 Аппликация
11 96741-3533033 Штанга
12 96741-3522228 Болт
19 356-705670 Болт М12-6gх25
23 1/61008/11 Гайка М8
26 1/05166/77 Шайба пружинная 8
28 1/05170/77 Шайба пружинная 12
30 1/05200/01 Шайба
40 100-3533010 Регулятор тормозных сил в сборе
41 100-3533110 Элемент упругий в сборе
42 8007.35.33.010 Регулятор тормозных сил
43 8638.35.33.110 Упругий элемент ускорительной штанги

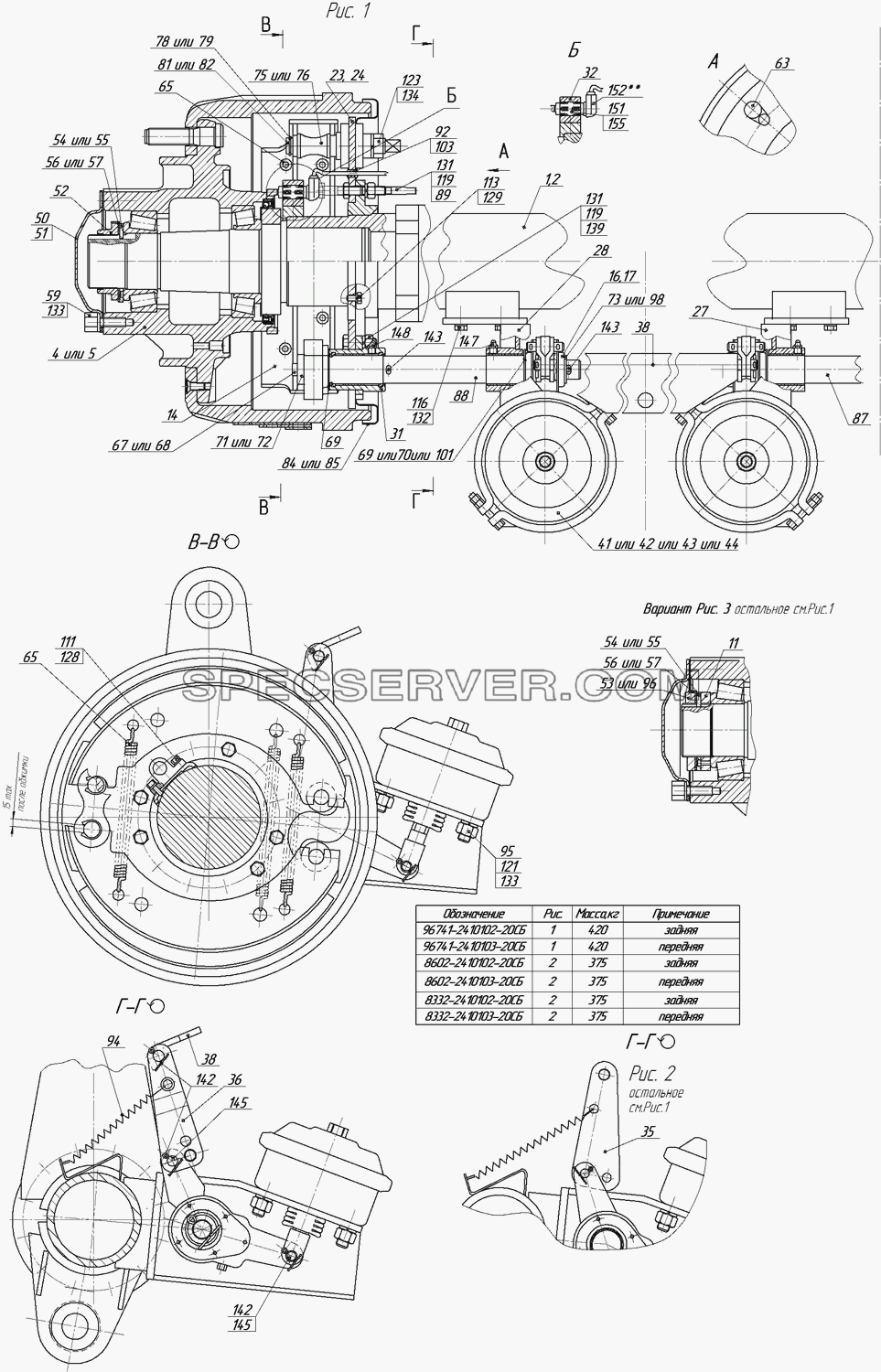

Запчасти: Ось со ступицами и тормозами для НефАЗа-9334-20

Ось со ступицами и тормозами для НефАЗа-9334-20 (список запасных частей)

Ось со ступицами и тормозами для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 8332-2410110-20 Ось (задняя)
1 8602-2410110-20 Ось (задняя)
1 96741-2410110-20 Ось (задняя)
2 8332-2410111-20 Ось (передняя)
2 8602-2410111-20 Ось (передняя)
2 96741-2410111-20 Ось (передняя)
4 65115-3104007-20 Ступица заднего колеса с барабаном
5 65115-3104007-22 Ступица заднего колеса с барабаном и ротором
11 96741-3104076 Гайка подшипника
14 53212-3501090 Колодка с накладками в сборе
16 96741-3501136 Рычаг регулировочный
17 5320-3501136 Рычаг регулировочный
23 96741-3502012 Суппорт заднего тормоза правый
24 96741-3502013 Суппорт заднего тормоза левый
27 96741-3502120-10 Кронштейн правый с втулкой
28 96741-3502121-10 Кронштейн левый с втулкой
31 96741-3502128 Опора разжимного кулака
32 96741-3502300-01 Держатель датчика
35 96742-3508150 Рычаг
36 96742-3508150-01 Рычаг
38 96742-3508220 Уравнитель
40 661-3519110 Тормозная камера в сборе
41 500-3519110-01 Тормозная камера в сборе
42 661-3519210 Камера тормозная тип 24
43 Г-100-3519210 Тормозная камера
44 96741-3519210 Тормозная камера
50 96741-2410004 Прокладка
51 96741-3104016 Крышка
52 205-3104077 Гайка подшипника
53 96741-3104078 Контргайка
54 5320-3104079 Шайба замковая
55 96741-3104079 Шайба замковая
56 5320-3104082 Замковая контргайка
57 96741-3104082 Шайба стопорная
59 96741-3104084 Болт
63 96741-3501031 Заглушка
65 5320-3501035 Пружина
67 96741-3501107 Ось ролика
68 5320-3501107 Ось ролика
69 96741-3501108 Шайба
70 9334-08-3501108 Шайба
71 96741-3501109 Ролик колодки тормоза
72 5320-3501109-10 Ролик колодки
73 96741-3501110 Шайба
75 96741-3501132 Ось колодки
76 53212-3501132 Ось колодки
78 96741-3501133 Накладка осей колодок
79 5320-3501133 Накладка осей колодки
81 96741-3501134 Чека оси колодки
82 5320-3501134 Чека оси колодок
84 96741-3502030 Щиток заднего тормоза
85 53212-3502030 Щиток заднего тормоза
87 9693-3502110 Кулак разжимной правый
88 9693-3502111 Кулак разжимной левый
89 96742-3502113 Болт специальный
92 96741-3502302-01 Кольцо
94 9674-3508161 Пружина
95 55102-8501206 Шайба
96 853527 Контргайка
98 853641 Шайба
101 853642 Шайба
103 7889-1089 Заглушка
111 1/09021/21 Болт
113 1/60431/21 Болт ТЕМ8-6gх14
116 853048 Болт М14х1,5-6gх30
119 1/61015/11 Гайка М12х1,25-6Н
121 356-70503 Гайка ЕМ16х1,5-6Н
123 1/21643/11 Гайка ЕМ20х1,5-6Н
128 1/05164/70 Шайба пружинная 6
129 1/05166/70 Шайба пружинная 8
131 1/05170/70 Шайба пружинная 12
132 1/05171/73 Шайба пружинная 14
133 1/05172/70 Шайба пружинная 16
134 1/05174/70 Шайба плоская 20х35
139 1/42747/31 Болт самоконтрящий М12х1,25-6gх40
142 1/07338/01 Шплинт разводной 4х40
143 1/07985/01 Шплинт разводной 6х50
145 260088 Палец 12х38 ОСТ 37.001.163-79
147 864006 Масленка 1.3.06 ГОСТ 19853-74
148 864009 Масленка 2.3.45.Ц6ХР ГОСТ 19853-74
151 899 760 510 4 Втулка
152 441 032 8080 Датчик АБС+SО
155  8305020684 Смазка WАВСО

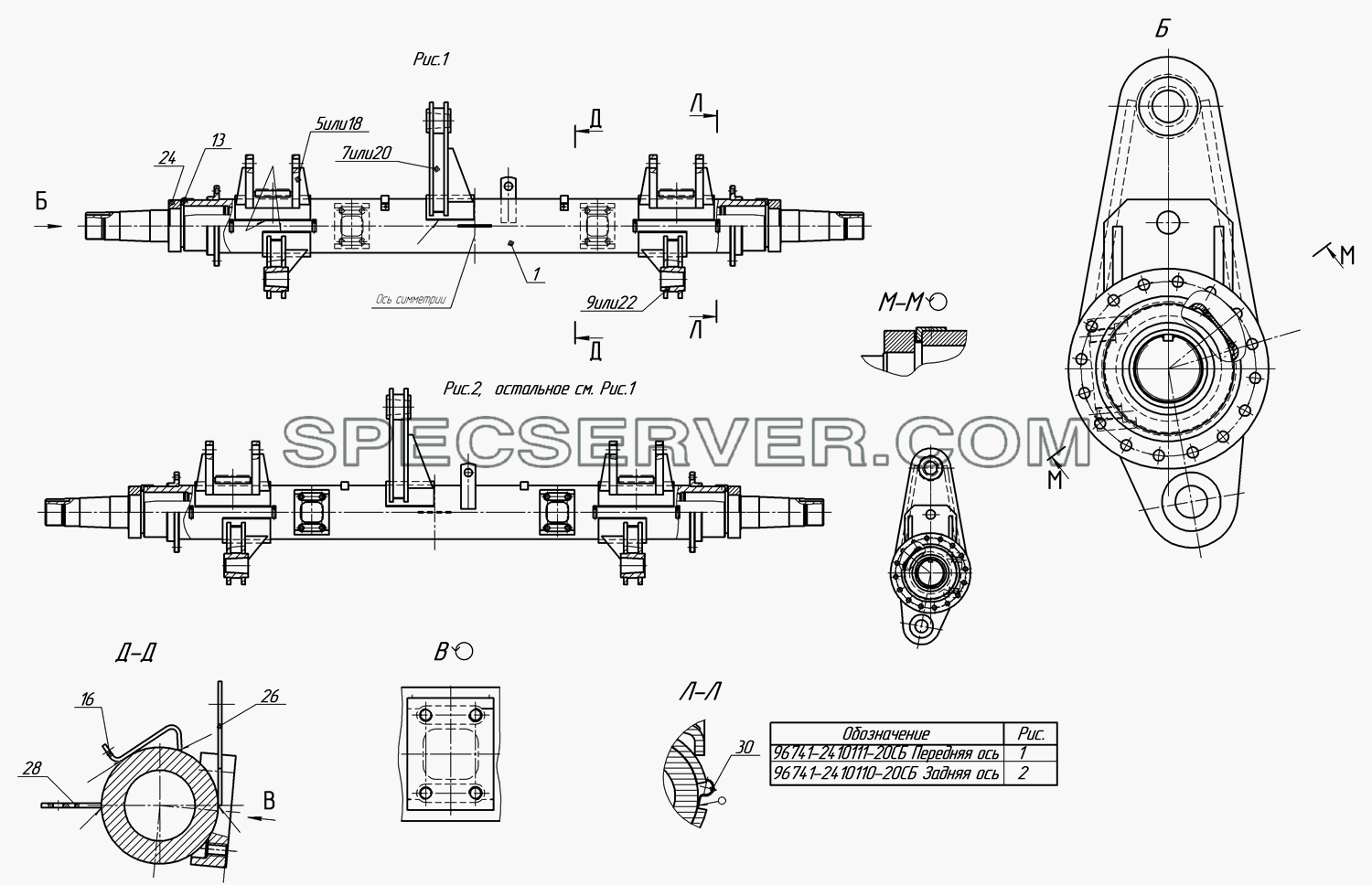

96741-2410111-20, 96741-2410110-20 Ось (сварная) для НефАЗа-9334-20 (список запасных частей)

96741-2410111-20, 96741-2410110-20 Ось (сварная) для НефАЗа-9334-20 (список запасных частей)

96741-2410111-20, 96741-2410110-20 Ось (сварная) для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 96741-2410020-20 Балка оси
5 9334-08-2912420 Опора рессоры
7 9334-08-2919070 Рычаг реактивный верхний
9 9334-08-2919080 Рычаг реактивный нижний
13 96741-2410130 Опора держателя датчика
16 9674-2822035 Кронштейн
18 9334-08-2912420-01 Опора рессоры
20 9334-08-2919070-01 Рычаг реактивный верхний
22 9334-08-2919080-01 Рычаг реактивный нижний
24 55111-3104053-20 Кольцо манжеты
26 96741-3500042 Планка
28 96741-3533026 Кронштейн
30 4947-3724193 Скоба провода

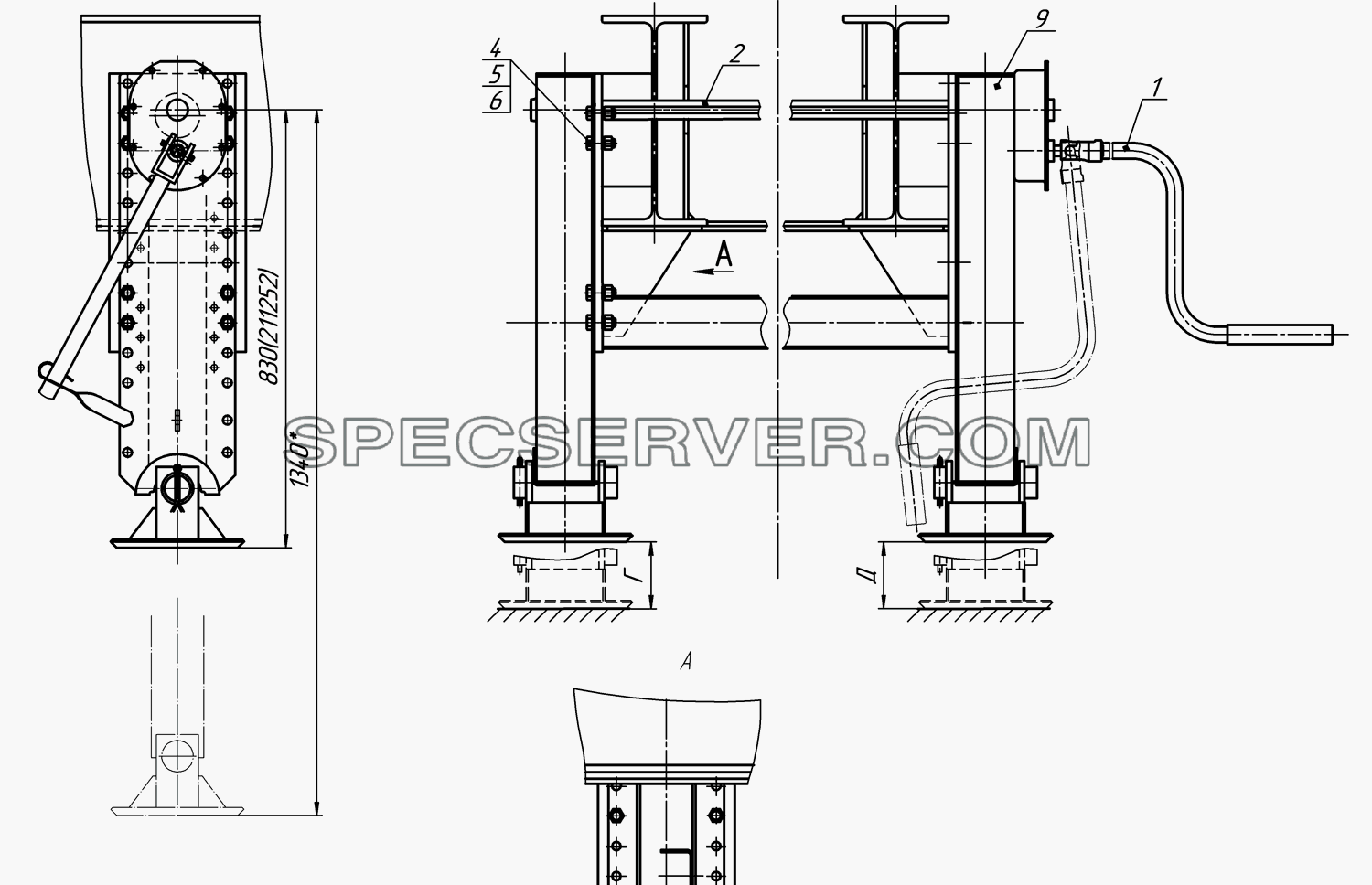

9334-2720001-02 Установка опорного устройства HAACON для НефАЗа-9334-20 (список запасных частей)

9334-2720001-02 Установка опорного устройства HAACON для НефАЗа-9334-20 (список запасных частей)

9334-2720001-02 Установка опорного устройства HAACON для НефАЗа-9334-20 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 9334-2724020-01 Доработка рукоятки НААСОN S/VF910 №211252
2 9334-2720028-01 Вал
4 1/13943/21 Болт М14х1,5-6gх45
5 1/21640/11 Гайка М14х1,5-6Н
6 1/05171/71 Шайба пружинная 14
9 НААСОN /VF910№211252 Комплект из ОСУ НААСОN
