58

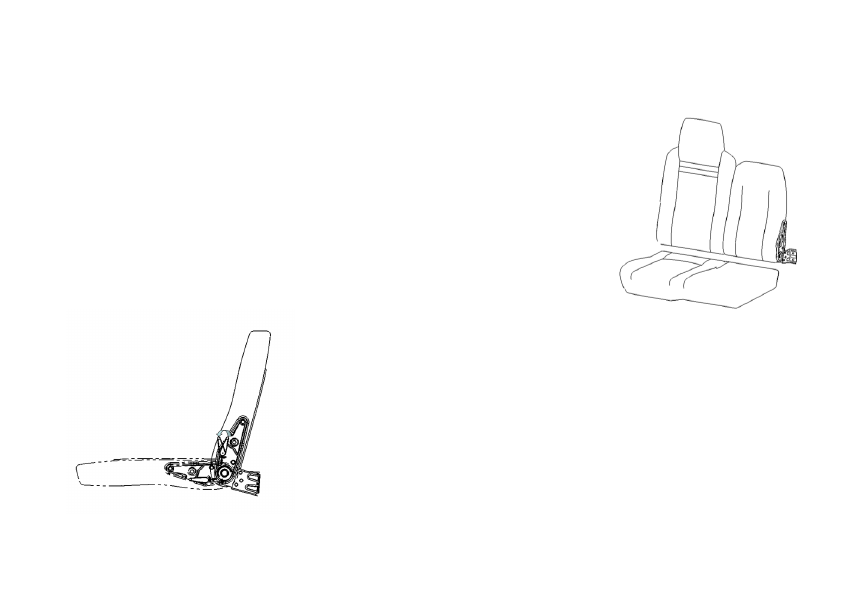

Пассажирское сиденье (переднее)

Подушка  переднего  пассажирского  сиденья  является  цельной
деталью, непосредственно прикрепленной к пластмассовому хомуту
и  соединенной  с  кузовом  автомобиля  пластмассовым    хомутом  для
облегчения  демонтажа;  спинка  сиденья  съемного  типа,  с
возможностью  вращения  на  90  градусов  для  горизонтального
опускания.  После  опускания  внутренней  спинки,  ее  задняя  часть
может использоваться как подстаканник.

При

двух

спинках

сиденья

раздельного  типа  угол  спинки  может  поворачиваться  вперед  на
105  градусов  путем  понижения  рукоятки  складного  механизма,
затем  регулятор  угла  автоматически  фиксируется.  Если  спинку
сиденья  необходимо  вернуть  в  положение  готовой  к
использованию,  опустите  рукоятку  складного  механизма,  чтобы
угол  спинки  сиденья  вернулся  на  105  градусов  назад,  затем
регулятор угла также автоматически фиксируется.



59

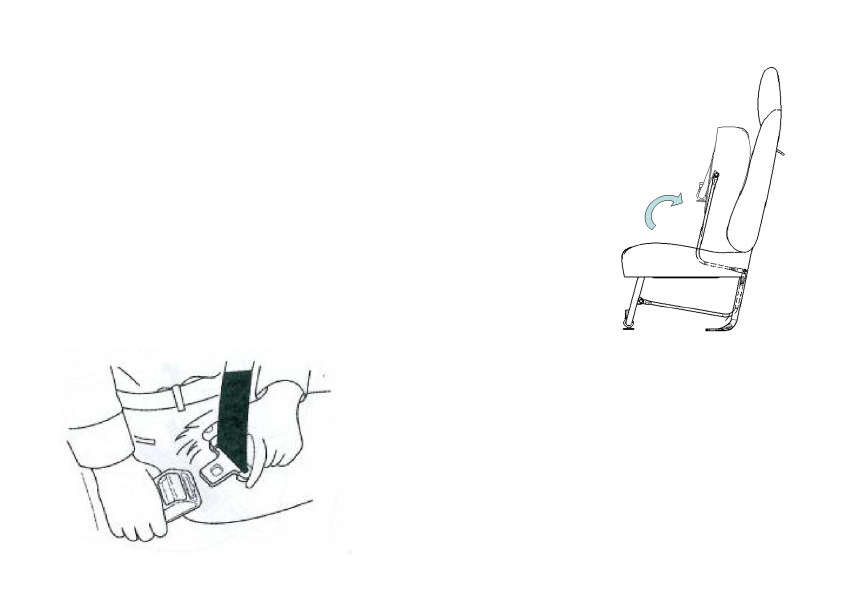

* Сиденья пассажиров (задние)

Задние  сиденья  автомобиля  предназначены  только  для
автомобилей  с  двумя  рядами  сидений.  Подушка  заднего
пассажирского сиденья может свободно вращаться относительно
сиденья  в  сборе.  Для  использования  пространства  заднего
сиденья, поднимите подушку сиденья и    при помощи крепления
заднего сиденья зафиксируйте подушку.







Ремень безопасности

Установите  ремень  в  оптимальное  положение;  сядьте
прямо; верхняя часть корпуса должна плотно прилегать к
спинке  сиденья;  пристегните  ремень,  как  показано  на
рисунке.



60

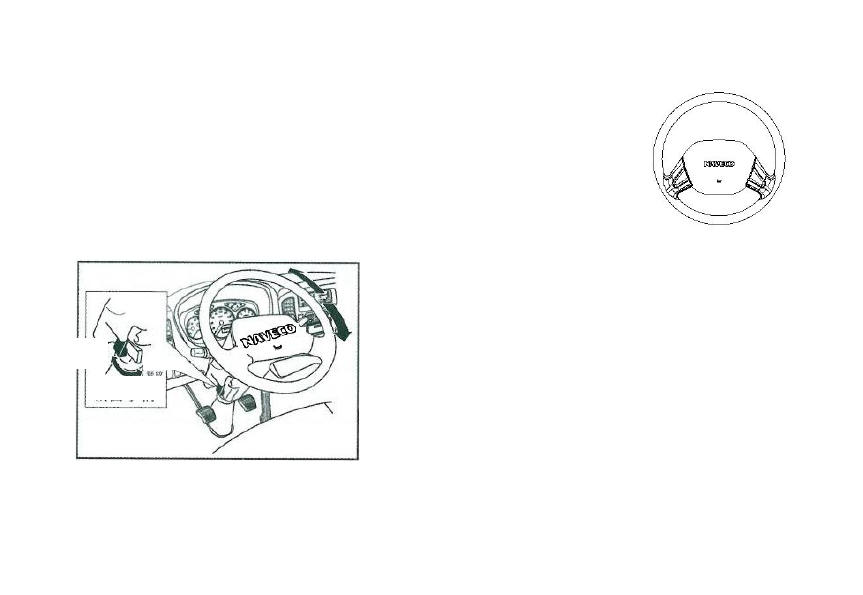

Устройства управления колонкой рулевого управления

Рулевое колесо и кнопка звукового сигнала

Нажмите  кнопку  звукового  сигнала  на  рулевом  колесе,  послышится
звуковой сигнал.





Регулируемое рулевое колесо

Рулевое  колесо  имеет  4  регулируемых  положения
(регулировка  высоты  и  угловая  регулировка).  Рулевое
колесо можно установить под любым углом вверх, вниз,
влево и вправо в регулируемых пределах в зависимости
от  предпочтений  водителя  для  обеспечения  комфорта
вождения.



Зафиксир

овать



отпустить



Фиксирующая

рукоятка





61



Последовательность регулировки :

1)  Поверните  вверх  фиксирующую  рукоятку  колонки  рулевого  управления  для
расфиксирования;

2) Отрегулируйте рулевое колесо до необходимого угла и высоты (в регулируемых пределах) в
соответствии с предпочтениями водителя;

3) Туго затяните фиксирующую рукоятку в крайнее положение.

Внимание:  Регулировка  колонки  рулевого  управления  должна  проводиться  на
припаркованном  автомобиле;  не  расслабляйте  фиксирующую  рукоятку  во  время
движения!

Управление переключением передач

Устройство переключения передач в коробке передач дистанционного управления программное
с двумя валами переключения скоростей как показано на нижнем левом рисунке.

Устройство  переключения  передач  в  коробке  передач  в  основном  состоит  из  контроллера  в
сборе,  подвижного  вала  переключения  передач  в  сборе  и  опоры  переключения  передач.
Внутренний  сердечник  вала  –  стальной  провод;  переключение  передач  главным  образом
