54

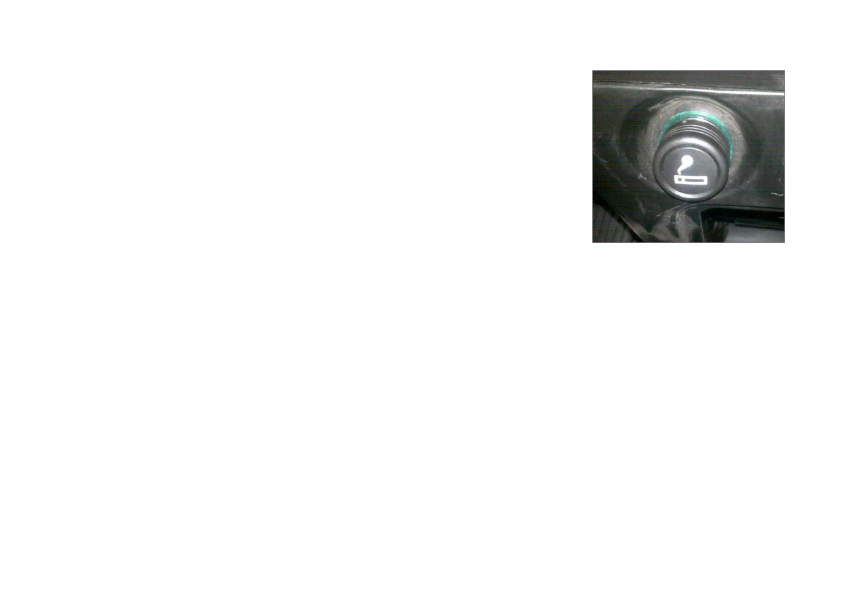

Прикуриватель

При  использовании,  сначала  нажмите  на  вставку  элемента
накаливания  в  гнездо;  после  того,  как  вставка  автоматически
отключится  от  источника  тока  (около  18  с),  т.е.  вставка
автоматически  выталкивается  из  гнезда,  можно  использовать
вставку  для  прикуривания  (в  течение  10  с  после  отключения
вставки  от  источника  тока),  пока  поверхность  вставки  элемента
накаливания красная.

Внимание: Если не происходит автоматического выталкивания прикуривателя через 18 с,
прикуриватель  неисправен;  необходимо  вручную  вернуть  его  в  исходное  положение.
Деформированный  прикуриватель  не  может  автоматически  вернуться  в  исходное
положение, необходимо своевременно отремонтировать или заменить его.

Внимание: Не удерживайте прикуриватель в гнезде нажатым; иначе, чрезмерно нагретый
прикуриватель может привести к пожару!

Не  оставляйте  кабину  водителя  при  включенном  прикуривателе;  иначе,  чрезмерно
нагретый прикуриватель может привести к пожару!

Если  гнездо  прикуривателя  используется  для  снабжения  электричеством,  мощность



55

электричества  не  должна  превышать  100  Вт;  иначе,  это  приведет  к  перегрузке  контура
или другим серьезным последствиям!

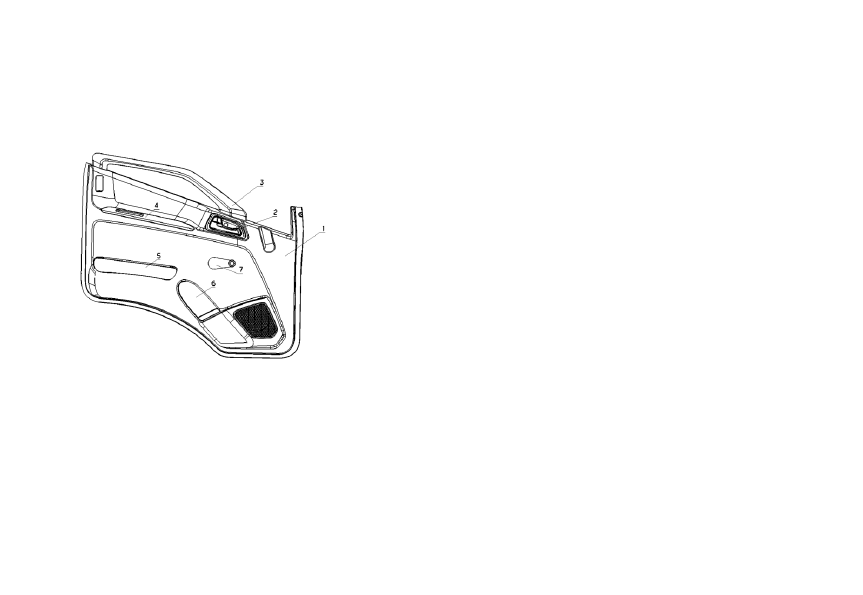

Панель облицовки двери (автомобиль с механической коробкой передач)

1-Панель  облицовки;  2-  Внутренняя  ручка  двери  и
внутренняя  кнопка  с  блокировкой  в  сборе;  3-Подлокотник
двери; 4-Отсек дверной ручки; 5-Бардачок; 6-Подстаканник;
7-Ручка стеклоподъемника

Панель  облицовки  предназначена  для  обшивки  дверного
металлического листа; внутренняя ручка двери используется
для  открывания  двери  со  стороны  водителя,  внутренняя
кнопка  с  блокировкой  используется  для  блокировки  двери
изнутри;  подлокотник  двери  может  использоваться  для

закрывания двери изнутри кабины водителя; отсек дверной ручки используется, чтобы водитель
(пассажиры) могли облокачиваться на нее и класть такие вещи, как сотовый телефон; бардачок
может  использоваться  для  таких  вещей,  как,  например,  журналы;  подстаканник  используется
для кружек или других емкостей; ручка стеклоподъемника используется для подъема стекла.



56

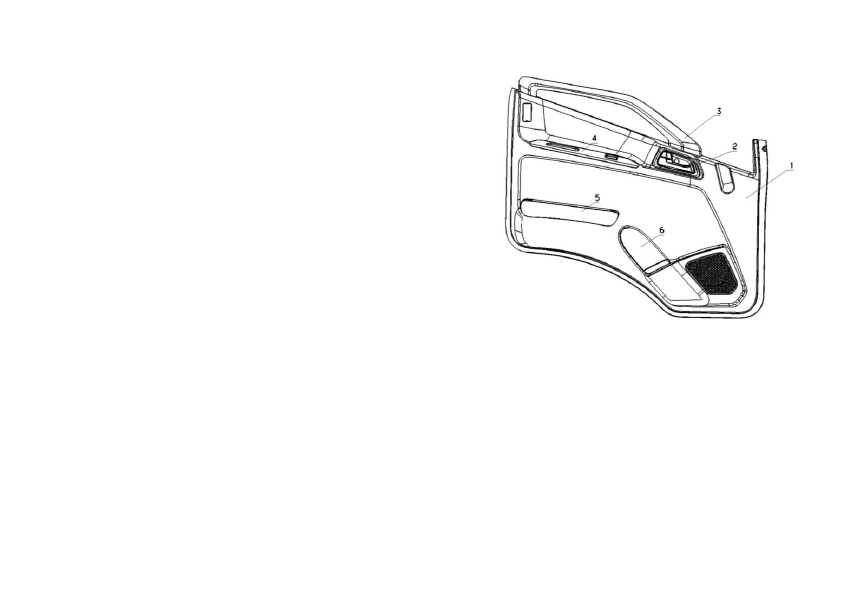

*  Панель  облицовки  двери  (автомобиль  с
электроприводом)



1-  Панель  облицовки;  2-  Внутренняя  ручка  двери  и
внутренняя  кнопка  с  блокировкой  в  сборе;  3-
Подлокотник  двери;  4-  Отсек  дверной  ручки;  5-
Бардачок; 6- Подстаканник

Панель  облицовки  предназначена  для  обшивки
дверного  металлического  листа;  внутренняя  ручка
двери  используется  для  открывания  двери  со
стороны водителя, внутренняя кнопка с блокировкой
используется  для  блокировки  двери  изнутри;  подлокотник  двери  может  использоваться  для
закрывания двери изнутри кабины водителя; отсек дверной ручки используется, чтобы водитель
(пассажиры) могли облокачиваться на нее и класть такие вещи, как сотовый телефон; бардачок
может  использоваться  для  таких  вещей,  как,  например,  журналы;  подстаканник  используется
для кружек или других емкостей.



57

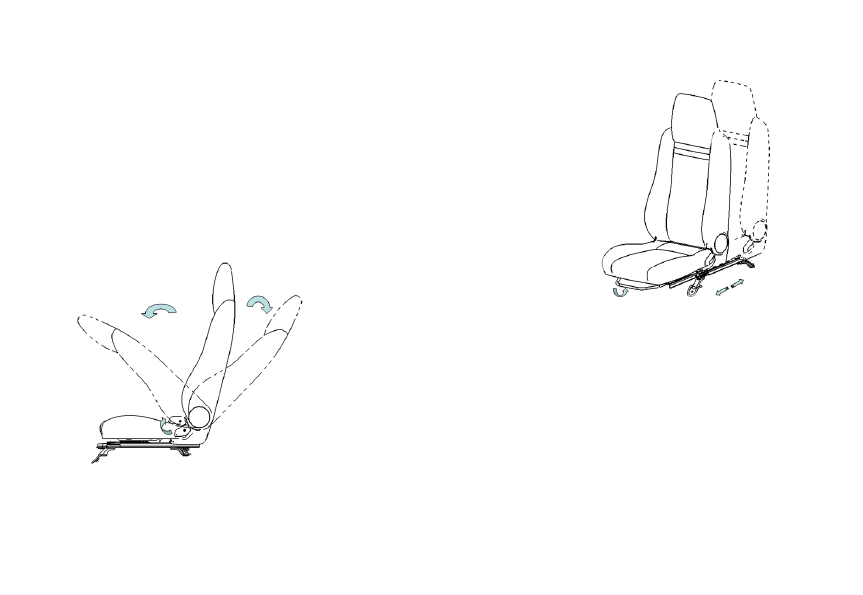

Сиденье водителя и сиденья пассажиров
Сиденье водителя
Сиденье  водителя  оборудовано  угловым  регулятором  и
направляющими  сидений,  таким  образом,  сиденье  может
регулироваться  вперед  или  назад.  Направляющие  сиденья
водителя являются двусторонними. Используйте динамический
винт  для  отделения  ленточного  зажима  направляющих  от
запорного  контровочного  отверстия,  сиденье  двигается  вперед

или

назад.

Отпустите

динамический

винт

при

установке нужного положения,
и

слегка

отрегулируйте

положение сиденья; сиденье зафиксируется.
У  водительского  сиденья  при  помощи  подъема  рукоятки
углового регулятора вверх можно отделить два зубчатых диска
контакта  угловой  регулировки;  затем  спинка  сиденья  может
быть  отрегулирована    вперед  или  назад;  угловой  регулятор
автоматически

зафиксируется

после

отпускания

регулировочной

рукоятки,

когда

будет

установлен

необходимый угол.
