4.5.6.
Регулятор давления пневмосистемы скрепера
МоАЗ-6014 и тягача МоАЗ-6442
Предназначен для автоматического поддержания давления в пневмосистеме в
пределах 0,65-0,80 мпа (6,5-8,0 кгс/см2).
Устройство регулятора давления показано на рис.53.
Сжатый воздух из компрессора подводится к отверстию А, отжимает обратный
клапан 5 и поступает в пневмосистему (вывод С). Одновременно сжатый
воздух по сверлению в корпусе, подводится к кольцевой выточке клапана 6
регулятора. Когда давление достигает 0,8 Ша (8,0 кгс/см2), сжимается
пружина 7, клапан 6 отрывается от седла и воздух по центральному каналу
поступает в полость над поршнем 2. Поршень 2 перемещается вниз и своим
штоком открывает клапан I. Воздух из отверстия А поступает в полость под
поршнем 2, связанную с атмосферой через вывод В. В этом случае
компрессор работает без нагрузки, выталкивая воздух в атмосферу. Когда
давление в пневмосистеме упадет до 0,65 мпа (6,5 кгс/см2), клапан 6
регулятора закроется и воздух снова будет поступать в пневмо-систему.

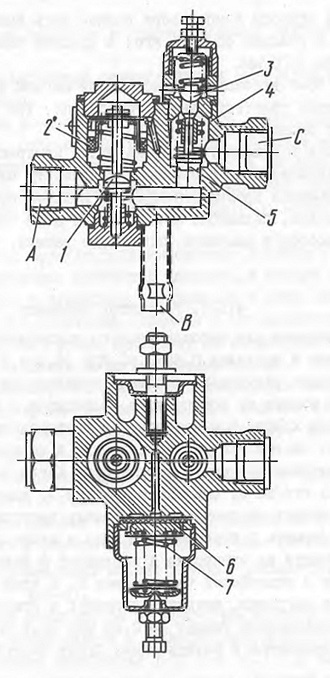

Рис.53. Регулятор давления:
I - клапан; 2 - поршень; 3 - клапан предохранительный;
4 - корпус; 5 - клапан обратный; 6 - клапан регулятора; 7 - пружина
4.5.7. Водоотделитель пневмосистемы скрепера
МоАЗ-6014 и тягача МоАЗ-6442
Устройство водоотделителя показано на рис.54. Поступающий из компрессора
теплый воздух (вывод А), проходя через ребристотрубчатый охладитель,
охлаждается в нем до температуры окружающего воздуха. При этом вода,
содержащаяся в воздухе, конденсируется и, попадая в отстойник типа
"циклон”, собирается под мембраной 3. При срабатывании регулятора
давления вода автоматически сливается в атмосферу через вывод В.
При низких температурах возможно, что вода в охладителе замерзает, в
этом случае открывается обходной клапан 4 и сжатый воздух, минуя
охладитель, поступает в пневмосистему (вывод С).

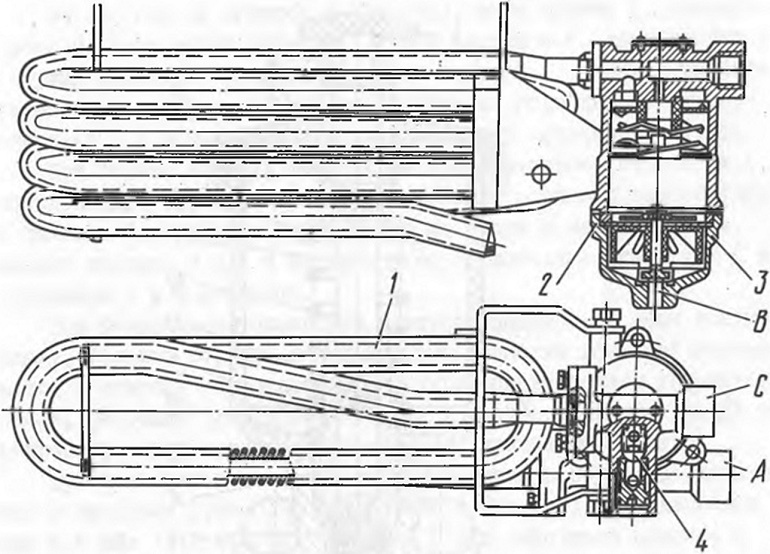

Рис.54. Водоотделитель:
I - охладитель; 2 - отстойник; 3 - мембрана; 4 - клапан обходной
