ACTUATOR TEST TABLE

M15410100035USA0000010000

Item No.

Item name

Test item

Value

1

Speedometer

Pointer position setting(km/h)

km/h

2

Tachometer

Pointer position setting(r/min)

r/min

3

Fuel gauge(Target)

Status setting(%)

%

4

Water Temperature gauge

Status setting(°C)

°C

5

Meter illumination

Status setting(%)

%

6

Outside temperature

Status setting(°C)

°C

7

Indicator1

By  turning  ON/OFF  the  item  values,
indicators

 can

 be

 illuminated/

extinguished  and  tone  alarms  can  be
sounded.

OFF/ON

8

Indicator2

OFF/ON

9

Indicator3

OFF/ON

10

Indicator4

OFF/ON

11

Shift indicator

OFF/ON

12

Buzzer

OFF/ON

CHECK PROCEDURE FOR EACH MULTI INFORMATION DISPLAY SCREEN

M15410100050USA0000010000

When  there  are  TV  towers,  substations,  or
broadcasting  stations  which  emit  strong  radio
waves in proximity, on rare occasions, a warning
is displayed on the multi information screen for a
few seconds. This is caused by the reception of
strong  radio  waves,  and  there  is  no  functional
problem.

WARNING SCREEN

When malfunctions occur to the vehicle, the following
warning screens are displayed. If these screens are
not  displayed  normally  or  if  they  continue  to  be
displayed  even  after  the  factor  is  eliminated,  take
measures according to the action procedure.

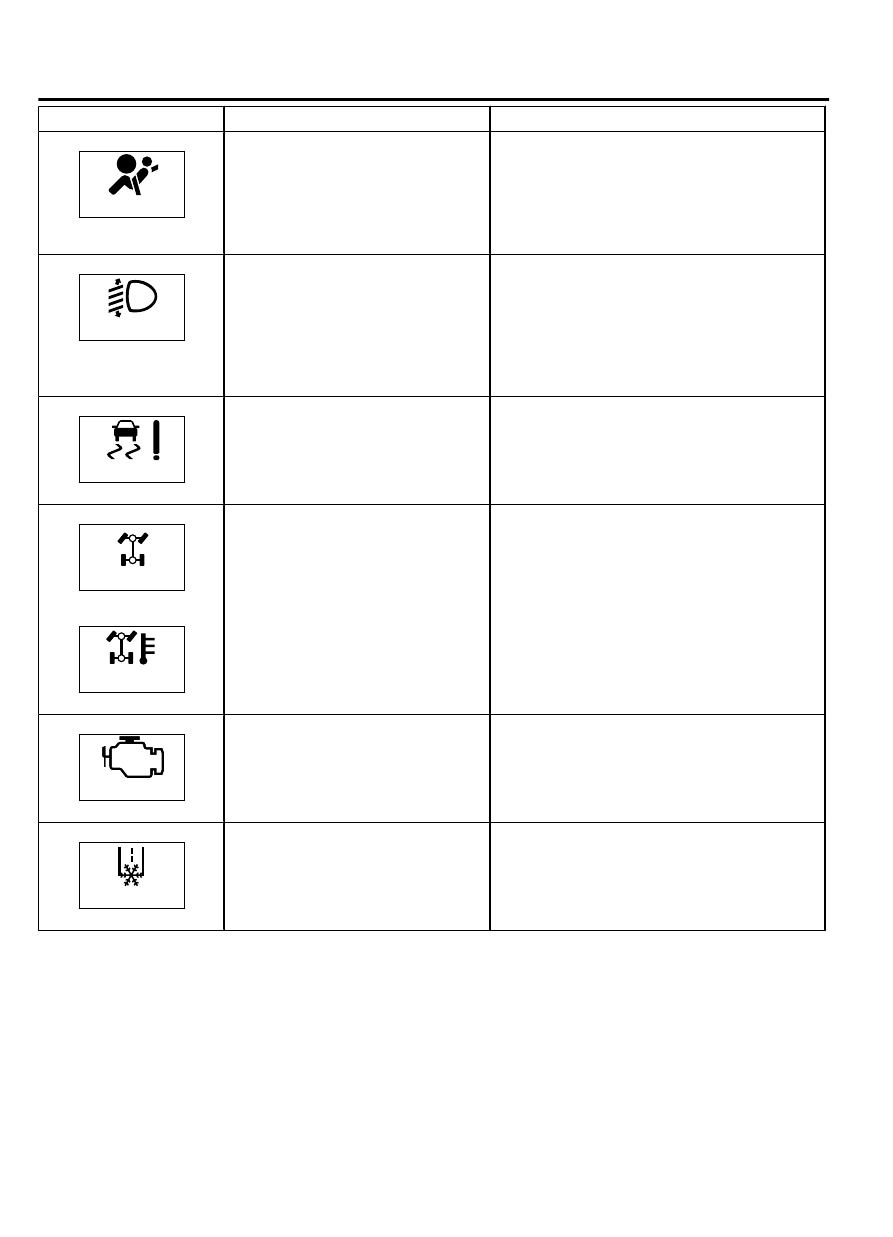

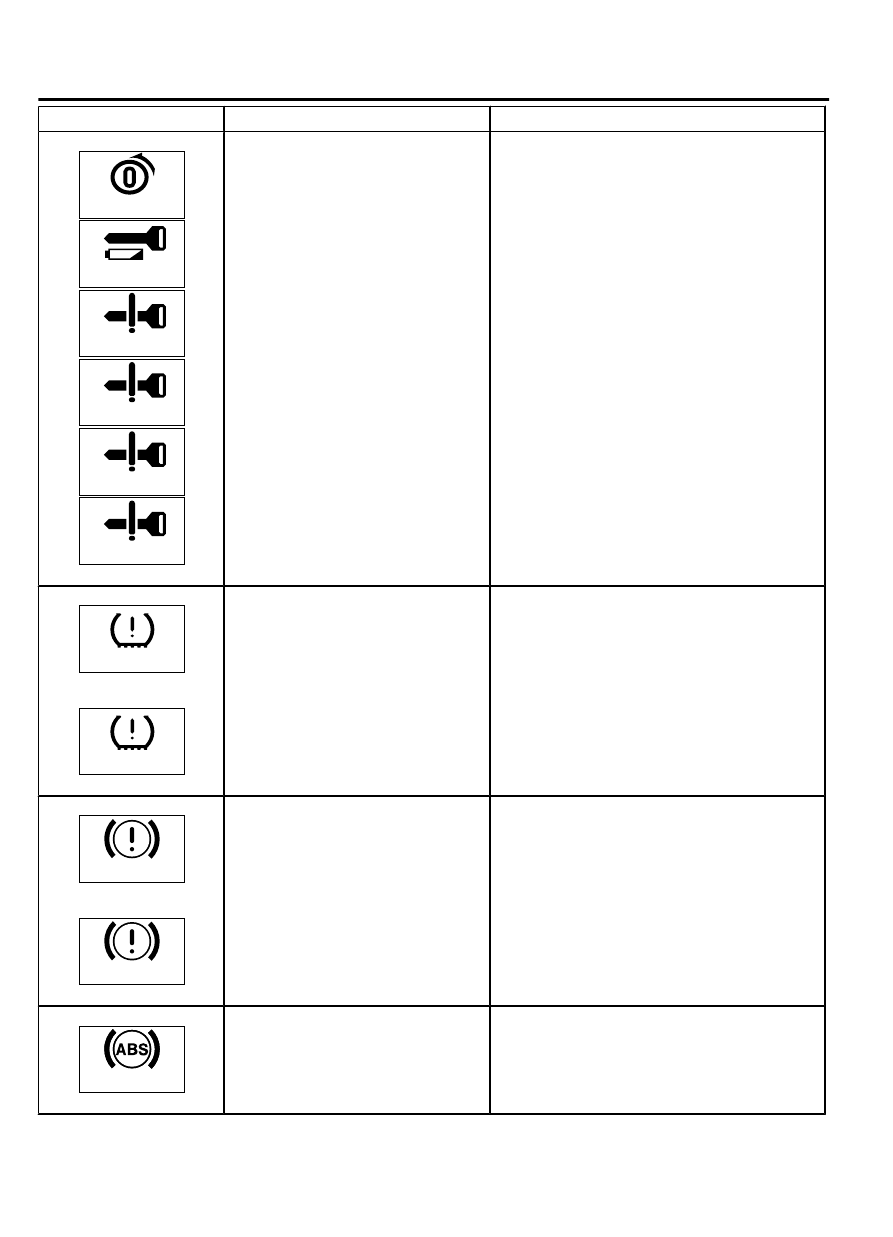

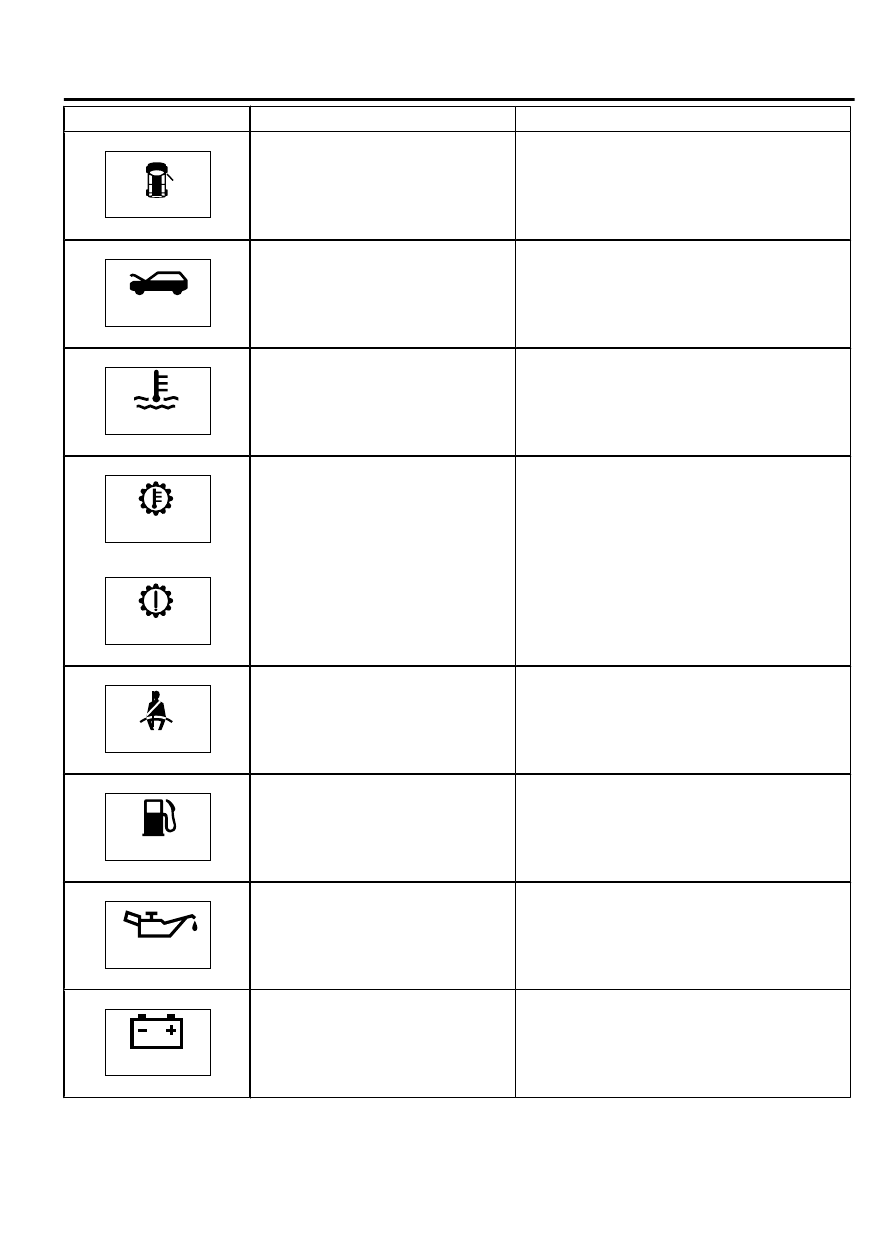

Display contents

Factor

Action procedure

REM OVE KE Y

ZC6022600000

Displayed with the sounding of tone
alarm  when  the  driver's  door  is
opened with the key inserted in the
ignition switch key cylinder.

If  the  ignition  key  reminder  warning  tone
alarm  is  not  being  sounded,  perform  the
troubleshooting for the ignition key reminder
warning tone alarm. Refer to P.54Ab-49.

TURN OFF
                LIGHTS

ZC6022610000

Displayed with the sounding of tone
alarm  when  the  driver's  door  is
opened  with  the  ignition  switch  at
the  LOCK  (OFF)  position  and  the
lighting  switch  at  the  tail  or  head
position.

If the lighting monitor warning tone alarm is
not

 being

 sounded,

 perform

 the

troubleshooting  for  the  lighting  monitor
warning tone alarm. Refer to P.54Ab-49.

ZC6022620000

Displayed while the security alarm
is in operation.

If  the  warning  screen  is  not  displayed
normally  or  if  the  screen  continues  to  be
displayed,  carry  out  the  troubleshooting  for
the  security  alarm.  Refer  to  GROUP  54Af,
Diagnosis P.54Af-6.

COMBINATION METER

54Ab-61

DIAGNOSIS

Display contents

Factor

Action procedure

SE RVIC E
         RE QUIRE D

KEY  BATTE RY
                      LOW

CONFIRM
    KEY LOCATION

KEY MISSING

CHECK DOORS

ZC6036470000

STEERING
     WHEEL LOCK

a

b

c

d

e

f

Displayed  when  an  abnormality
occurs  in  KOS.Refer  to  GROUP
42B, Diagnosis P.42B-15.

a.

Displayed  when  an  IG  knob
return failure occurs or the door
lock does not operate.

b.

Displayed  when  the  KOS  key
battery is dead.

c.

Displayed when a KOS key with
different  ID  code  is  held  or  the
relevant  KOS  key  is  not  within
the operation area.

d.

Displayed  when  the  KOS  key
bringing-out monitoring function
or  KOS  key  reminder  function
works.

e.

Displayed  when  the  door  ajar
preventive function works.

f.

Displayed  when  there  is  an
abnormality with the KOS.

If  the  warning  screen  is  not  displayed
normally  or  erased,  carry  out  the
troubleshooting  for  the  KOS.  Refer  to
GROUP 42B, Diagnosis P.42B-108.

LOW
  TIRE PRESSURE

ZC6037100000

a

ZC6037110000

SE RVIC E
         RE QUIRE D

b

a.

Displayed  when  the  tire  air
pressure is an abnormality.

b.

Displayed when the TPMS is an
abnormality.

If  the  warning  screen  is  not  displayed
normally  or  erased,  carry  out  the
troubleshooting  for  the  TPMS.  Refer  to
GROUP 42B, Diagnosis P.42B-108.

CHECK

ZC6022700000

a

RELEASE
PARKING BRAKE

ZC6022710000

b

a.

Displayed  when  the  brake  fluid
amount  is  insufficient  or  a
malfunction occurs to the brake
device.

b.

Displayed  if  vehicle  is  driven
with the parking brake engaged.

If  the  warning  screen  is  not  displayed
normally  or  if  the  screen  continues  to  be
displayed,  take  the  following  measures  for
each displayed item.

a.

Check the brake fluid or brake device.

b.

Check the parking brake.

SERVICE
         REQUIRED

ZC6022720000

Displayed  when  a  malfunction
occurs  to  the  anti-lock  braking
system (ABS).

If  the  warning  screen  is  not  displayed
normally  or  if  the  screen  continues  to  be
displayed, perform the troubleshooting for the
ABS.  Refer  to  GROUP  35B,  Symptom
Chart P.35B-9.

54Ab-62

COMBINATION METER

DIAGNOSIS

Display contents

Factor

Action procedure

ZC6022730000

If any of the doors or liftgate is not
closed  completely,  the  location  of
the ajar door is displayed with the
sounding of tone alarm.

If the door ajar warning tone alarm does not
sound,  perform  the  troubleshooting  for  the
door  ajar  warning  tone  alarm.  Refer  to  P.
54Ab-40.

CLOSE HOOD

ZC6023170000

Displayed when the hood is open. If  the  warning  screen  is  not  displayed

normally  or  if  the  screen  continues  to  be
displayed, check the hood latch switch input
signal.  Refer  to  GROUP  42Aa,  Hood  P.
42Aa-7.

CHECK

ZC6023180000

Displayed when overheated.

If  the  warning  screen  is  not  displayed
normally  or  if  the  screen  continues  to  be
displayed, perform the troubleshooting for the
engine.  Refer  to  GROUP  13Ab,  Symptom
Chart P.13Ab-49.

SL OW D OWN

ZC6023190000

a

SE RVIC E
         RE QUIRE D

ZC6023200000

b

a.

Displayed

 when

 the

transmission  oil  temperature
becomes high.

b.

Displayed  when  there  is  a
malfunction to the A/T.

If  the  warning  screen  is  not  displayed
normally  or  if  the  screen  continues  to  be
displayed,  check  the  A/T  diagnosis  code.
Refer to GROUP 23A, Automatic Transaxle
Diagnosis P.23A-23.

FASTE N
          SE AT BE LT

ZC6023210000

Displayed when the ignition switch
is  turned  ON  without  the  driver's
seat belt fastened.

If  the  warning  screen  is  not  displayed
normally  or  if  the  screen  continues  to  be
displayed, perform the troubleshooting for the
seat belt reminder warning light. Refer to P.
54Ab-40.

REFUEL

ZC6023220000

Displayed when the fuel level is low. If  the  warning  screen  is  not  displayed

normally  or  if  the  screen  continues  to  be
displayed,  check  the  combination  meter
diagnosis code. Refer to P.54Ab-7.

CHECK

ZC6023230000

Displayed  when  there  is  a
malfunction  to  the  engine  oil
circulation system.

If  the  warning  screen  is  not  displayed
normally  or  if  the  screen  continues  to  be
displayed, check the engine oil amount.

SE RVIC E
         RE QUIRE D

ZC6023240000

Displayed  when  there  is  a
malfunction to the charging system.

If  the  warning  screen  is  not  displayed
normally  or  if  the  screen  continues  to  be
displayed, check the battery.

COMBINATION METER

54Ab-63

DIAGNOSIS

Display contents

Factor

Action procedure

SE RVIC E
         RE QUIRE D

ZC6023250000

Displayed  when  there  is  a
malfunction to the SRS air bag or to
the pre-tensioner mechanism.

If  the  warning  screen  is  not  displayed
normally  or  if  the  screen  continues  to  be
displayed, perform the troubleshooting for the
SRS  air  bag/pre-tensioner  mechanism
warning light. Refer to GROUP 52B, SRS Air
Bag Diagnosis P.52B-306.

SE RVIC E
         RE QUIRE D

ZC6023260000

Displayed  when  there  is  a
malfunction  to  the  headlight
automatic levelling function.

If  the  warning  screen  is  not  displayed
normally  or  if  the  screen  continues  to  be
displayed, perform the troubleshooting for the
headlight automatic levelling function. Refer
to  GROUP  54Ac,  Trouble  Symptom  Chart
<Headlight  Automatic  Leveling  System>  P.
54Ac-78.

SE RVIC E
         RE QUIRE D

ZC6023270000

Displayed  when  there  is  a
malfunction to the ASC.

If  the  warning  screen  is  not  displayed
normally  or  if  the  screen  continues  to  be
displayed, perform the troubleshooting for the
ASC.  Refer  to  GROUP  35C,  Symptom
Chart P.35C-160.

SE RVIC E
         RE QUIRE D

ZC6023280000

a

SL OW D OWN

ZC6023290000

b

a.

Displayed  when  there  is  a
malfunction to the electronically-
controlled AWD system or multi-
select AWD.

b.

Displayed  when  there  is  a
malfunction to the electronically-
controlled  AWD  differential  or
when  the  multi-select  AWD
system temperature is high.

If  the  warning  screen  is  not  displayed
normally  or  if  the  screen  continues  to  be
displayed, perform the troubleshooting for the
electronically-controlled AWD system. Refer
to GROUP 27C, Diagnosis P.27C-74.

SE RVIC E
         RE QUIRE D

ZC6023300000

Displayed  when  there  is  a
malfunction  to  the  engine  control
device.

If  the  warning  screen  is  not  displayed
normally  or  if  the  screen  continues  to  be
displayed, perform the troubleshooting for the
engine.  Refer  to  GROUP  13Ab,  Symptom
Chart P.13Ab-49.

POSSIBLE
        ICY  ROAD S

ZC6023310000

Displayed with the sounding of tone
alarm

 when

 the

 ambient

temperature is 0°C or less.

If  the  freeze  warning  tone  alarm  does  not
sound with the ambient temperature of 0°C or
less,  perform  the  troubleshooting  for  the
freeze  warning  tone  alarm.  Refer  to  P.
54Ab-40.

OTHER SCREENS

The  screen  displays  the  operation  state  of  each
system, periodic checkup timing, or timing for taking
a rest during driving. If the screen display differs from

the actual system operation state or if the screen is
not  displayed  at  the  set  timing,  take  measures
according to the action procedure.
