Mitsubishi Outlander XL. Manual - part 866





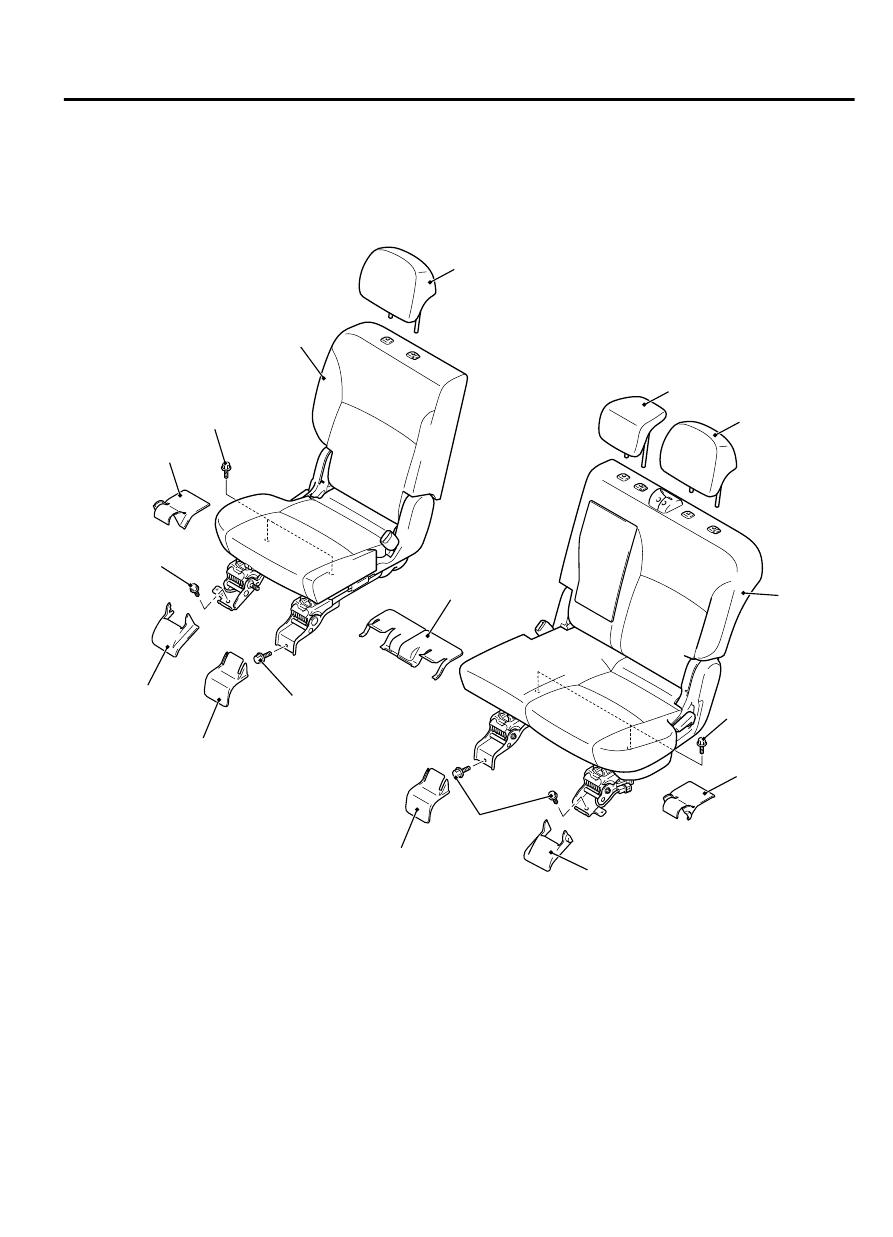

SECOND SEAT ASSEMBLY

REMOVAL AND INSTALLATION

M15201000106USA0000010000

ZC6007100000

1

1

1

2

3

2

4

4

5

5

43 ± 8 N·m
32 ± 6 ft-lb

6

6

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

1.

Headrest
Removal steps

·

Scuff plate rear (Refer to P.52A-10).

2.

Rear anchor cover outer

3.

Rear anchor cover inner

Removal steps

4.

Front anchor cover outer

5.

Front anchor cover inner

6.

Rear seat assembly

INTERIOR

52A-21

SEAT ASSEMBLY

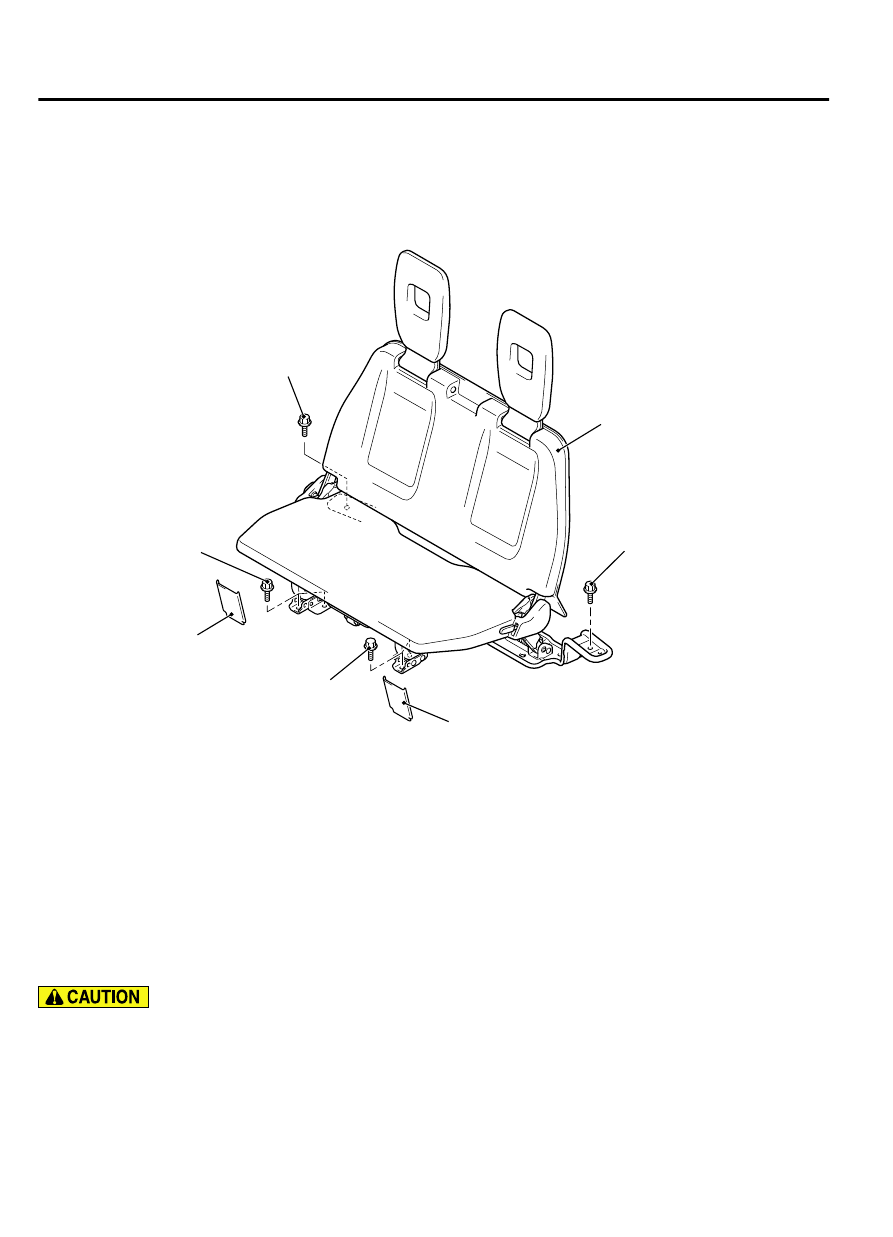

THIRD SEAT ASSEMBLY

REMOVAL AND INSTALLATION

M15201000108USA0000010000

ZC900709

1

2

43 ± 8 N·m
32 ± 6 ft-lb

1

AA00

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

Removal steps

1.

Anchor cover

Removal steps

2.

Third seat assembly

SEAT BELT

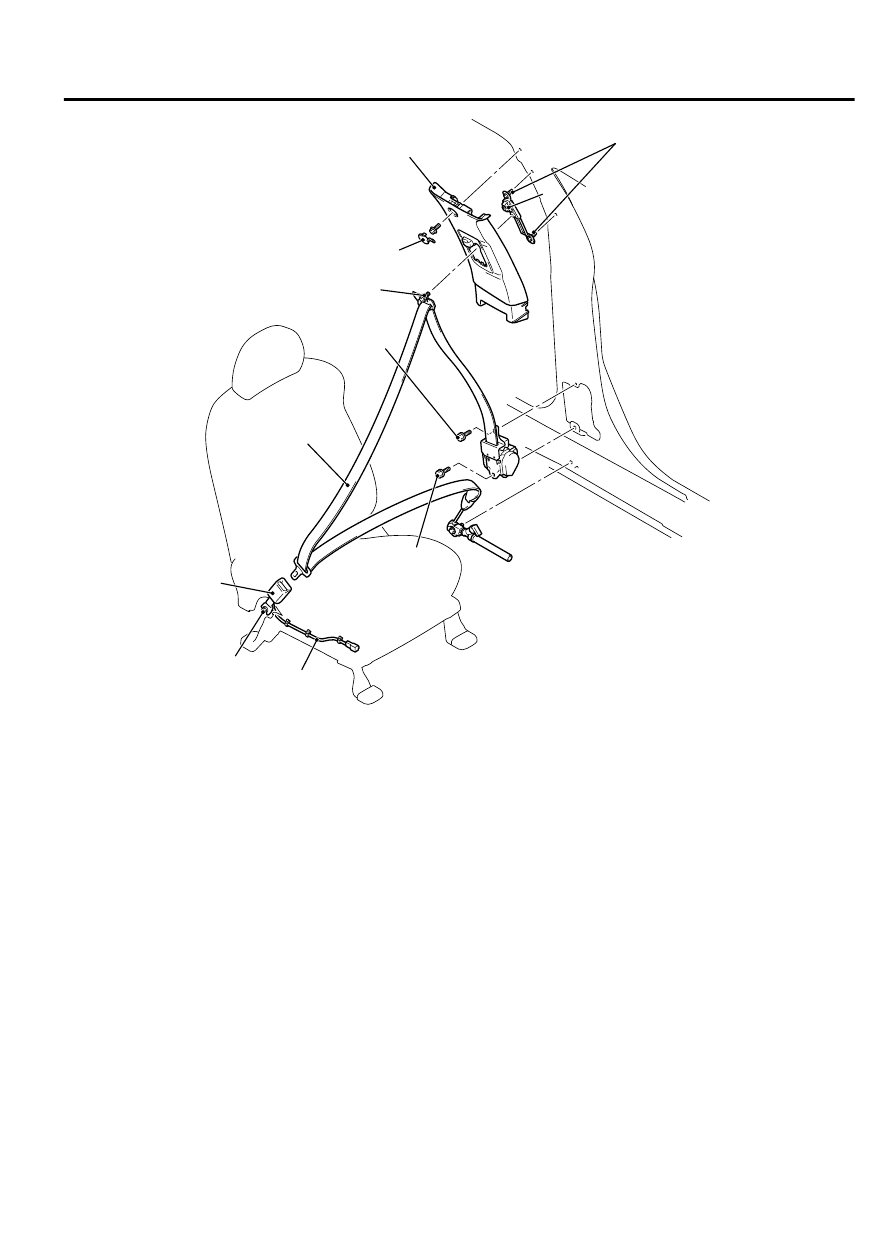

FRONT SEAT BELT

REMOVAL AND INSTALLATION

M15201000115USA0000010001

For the removal of the seat belt with pre-tensioner,
refer to GROUP 52B - Service Precautions (Refer

to  P.52B-28)  and  Seat  Belt  with  Pre-tensioner
(Refer to P.52B-345).

52A-22

INTERIOR

SEAT BELT

ZC600694

1

2

3

4

5

6

43 ± 8 N·m
32 ± 6 ft-lb

0000

5.0 ± 1.0 N·m
44 ± 9 in-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

Outer seat belt removal steps

·

Front  scuff  plate,  scuff  plate  rear,
center  pillar  trim  lower  (Refer  to  P.
52A-10).

1.

Center pillar trim plug

2.

Center  pillar  trim  upper  (Refer  to  P.
52A-10).

Outer seat belt removal steps

3.

Outer seat belt

4.

Adjuster seat belt anchor
Inner seat belt removal steps

5.

Seat belt switch connector

6.

Inner seat belt

INTERIOR

52A-23

SEAT BELT

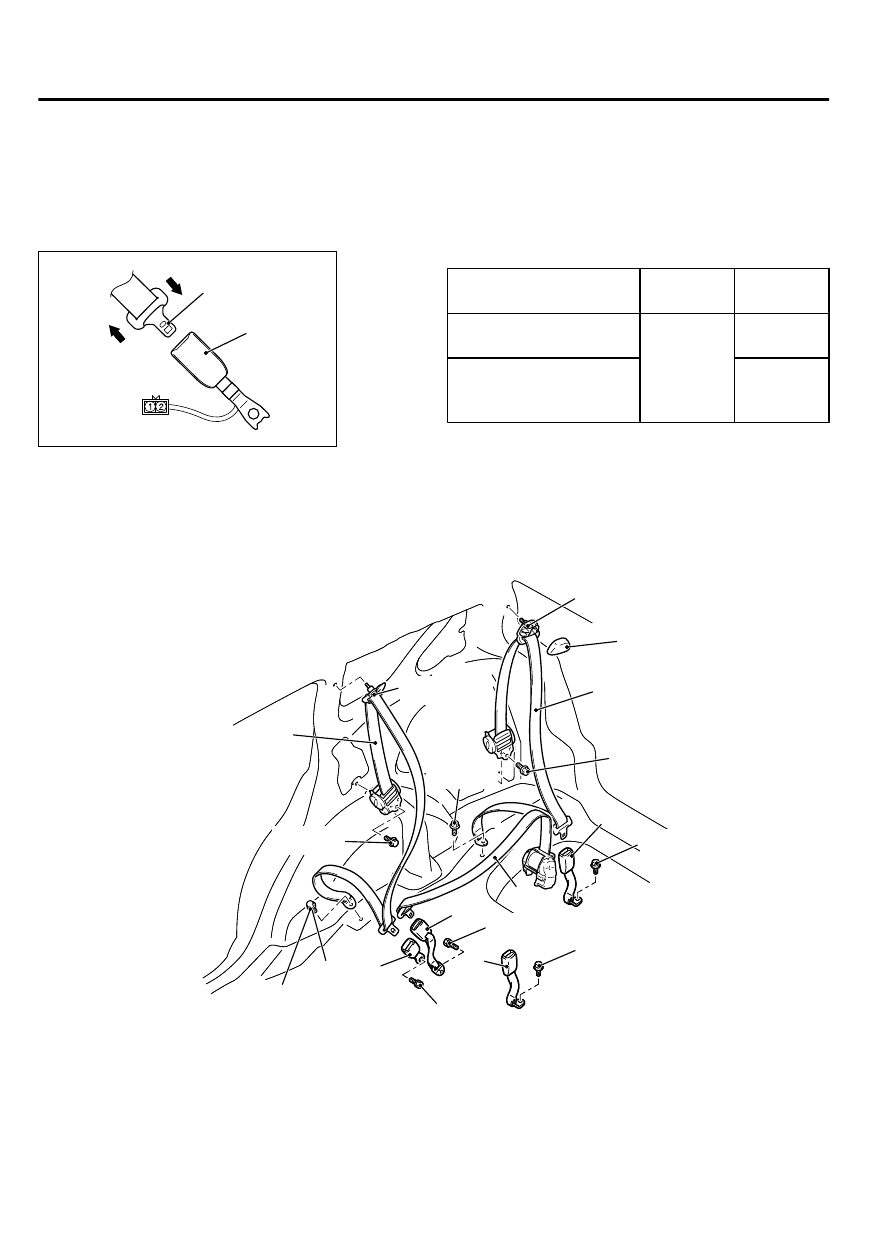

INSPECTION

M15201000122USA0000010000

INSPECTION OF SEAT BELT SWITCH FOR

CONTINUITY

ZC6009450000

Tongue

Buckle

If there is no continuity, replace the inner seat belt.

Item

Terminal
number

Normal
conditions

Seat belt is used

1 - 2

No
continuity

Seat belt is not used

Continuity
exists  (2  Ω
or less)

REAR SEAT BELT

REMOVAL AND INSTALLATION

M15201000117USA0000010001

ZC603528

1

3

7

8

9

5

AA00

2

4

6

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

43 ± 8 N·m
32 ± 6 ft-lb

Second  seat  belt  (outer)  removal
steps

1.

Seat belt side lower anchor bolt

Second  seat  belt  (outer)  removal
steps

·

Scuff  plate  rear,  quarter  trim  lower,
quarter  trim  upper  (Refer  to  P.
52A-10).

52A-24

INTERIOR

SEAT BELT
